RT9193 Ultra-Fast CMOS LDO eftirlitsaðili: Alhliða gagnablað, eiginleikar og forskriftir

Í hraðvirkum heimi flytjanlegs RF og þráðlausrar tækni kemur RT9193 fram sem afkastamikill, öfgafullir eftirlitsstofnanir sem ná jafnvægi milli samsettrar hönnunar og skilvirkrar valdastjórnunar.Þessi grein kannar gagnablað RT9193, PIN -stillingar, forskriftir og hagnýt forrit og undirstrikar hvernig hún þjónar sem alvarlegur þáttur í nútíma rafeindatækni.RT9193, sem er þekktur fyrir áreiðanleika þess og aðlögunarhæfni, styður stöðuga afköst í ýmsum tækjum, allt frá farsímasamskiptum til tölvu fylgihluta, en hlúa að lengri líftíma rafhlöðunnar og þægindum.Kafa í tæknilegar upplýsingar um RT9193 til að skilja hvers vegna það er traust val fyrir þig að leita að áreiðanlegum lausnum í samsniðnum rýmum.

Vörulisti

Pinna stillingar

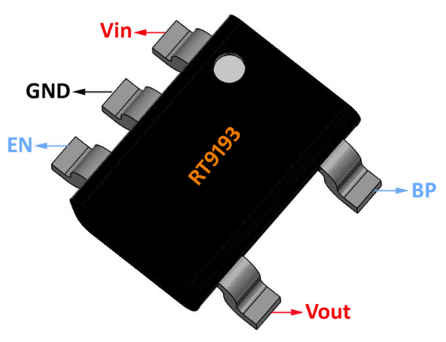

Pinna nr.	Pinnaheiti	Lýsing
1	Vin	Kraft inntaksspenna
2	Gnd	Jörð
3	En	Flís virkja (virkt hátt).Þessi pinna er mikil viðnám. Tengdu lægri 100 kΩ viðnám við GND þegar stjórnmerki er fljótandi.
4	Bp	Tilvísunarhljóð framhjá.Fyrir lægsta hávaða afköst, Tengdu 22nf þétti milli BP og GND pinna.
5	Vút	Framleiðsla spenna

Yfirlit yfir RT9193

The RT9193, öfgafullt hratt, lágt hávaða CMOS LDO eftirlitsstofn, stendur upp úr skilvirkni sinni og skjótum svörun.Lokun orkunotkunar þess er áhrifamikil lítil og skráir sig undir 0,01a, með virkjunartíma undir 50 μs - attributs sem hljóma við þá sem leita áreiðanlegra og skjótra afkasta í tækjum sínum.

Vörumerki RT9193 er lítil brottfallsspenna þess: 220mV við álag 300mA.Þessi eiginleiki gegnir stóru hlutverki við að tryggja árangursríka notkun og lágmarka aflstap, sérstaklega við lægri spennu, smáatriði sem höfðar til þeirra sem hafa í huga orkusparnað.

RT9193 er hannað með þægilegum hætti innan inntaksspennu á bilinu 2,5V til 5,5V og er hannað til að veita framleiðsla á bilinu 1,5V til 5V.Þessi aðlögunarhæfni veitir margvíslegum forritum, allt frá flytjanlegum rafeindatækni til samskiptatækja, sem styður stöðugan árangur við fjölbreyttar aðstæður.

RT9193 CAD hönnun

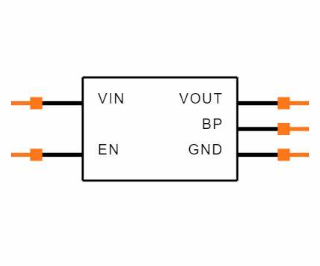

RT9193 tákn

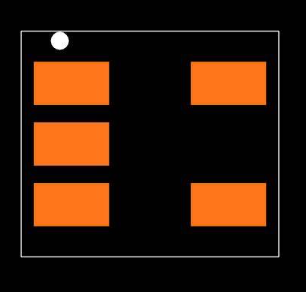

RT9193 fótspor

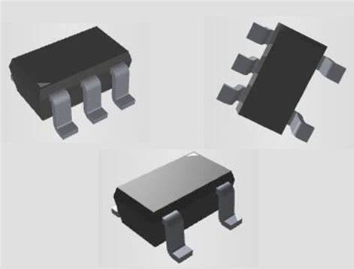

RT9193 3D líkan

Upplýsingar um forskrift

Hér er tækniforskriftartafla fyrir Richtek USA Inc. RT9193-15GB.

Tegund	Færibreytur
Leiðartími verksmiðjunnar	18 vikur
FUTT	Yfirborðsfesting
Festingartegund	Yfirborðsfesting
Pakki / mál	SC-74A, SOT-753
Fjöldi pinna	5
Rekstrarhiti	-40 ° C ~ 125 ° C.
Umbúðir	Spóla og spóla (TR)
Birt	2013
Staða hluta	Virkur
Rakanæmi (MSL)	3 (168 klukkustundir)
Fjöldi uppsagnar	5
ECCN kóða	EAR99
Flugstöð	Tvískiptur
Flugstöð	Gull Wing
Hámarks endurflæði hitastig (° C)	Ekki tilgreint
Fjöldi aðgerða	1
Flugstöðvum	0,939mm
Tími@Peak Reflow Hitastig (S)	Ekki tilgreint
Spenna - Inntak (max)	5.5V
Framleiðsla spenna	1.5V
Framleiðsla gerð	Lagað
Stillingar framleiðsla	Jákvætt
Stjórnunaraðgerðir	Virkja
Framleiðsla spenna 1	1.5V
Fjöldi eftirlitsaðila	1
Min inntaksspenna	2.5V
Verndaraðgerðir	Yfir straum, yfir hitastig
Núverandi - róandi (greindarvísitala)	130μa
PSRR	70db ~ 50db (100Hz ~ 10kHz)
Mín núverandi mörk	360mA
Nafnframleiðsla	1.5V
Ná SVHC	Engin SVHC
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust

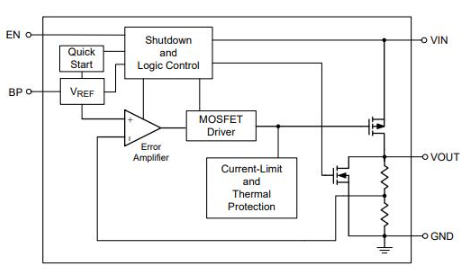

Hagnýtur blokkarmynd

Lykilatriði RT9193

Lögun	Lýsing
Ultra-lágt hávaði	Tilvalið fyrir RF forrit
Öfgafullt svar	Hröð lína/hleðsla tímabundin svörun
Fljótleg sprotafyrirtæki	Venjulega 50μs upphafstími
Biðstraumur í lokun	<0.01μA
Lágt brottfall	220mv @ 300mA
Rekstrarspennusvið	2.5V til 5,5V
TTL-Logic stýrt lokunar inntak	Gerir kleift að hafa auðveldan stjórn á lokun
Lághitastig stuðullinn	Auka stöðugleika yfir hitastigssvið
Núverandi takmarkandi vernd	Kemur í veg fyrir óhóflega núverandi jafntefli
Varmavernd	Verja gegn ofhitnun
Krafa um framleiðsla þétti	Aðeins 1 μf krafist fyrir stöðugleika
Hátt aflgjafahlutfall (PSRR)	Auka hávaða höfnun
Sérsniðin spenna	Fáanlegt ef óskað er
ROHS samhæft	Umhverfisvænt og blýlaust

Notkunarsviðsmyndir fyrir RT9193

Forrit í farsímasamskiptatækjum

RT9193 er einstaklega samhæft við CDMA og GSM símtól.Þessi tæki forgangsraða orkunýtni og þéttleika.Með því að bjóða upp á stöðugan spennuframleiðslu með lágmarks brottfalli, lengir RT9193 rafhlöðuna og eykur afköst tækisins.Þrýstingurinn fyrir smærri, léttari farsíma er í takt við smáminningu íhluta.Þú getur þegið framlag RT9193 til ánægju þinnar með því að draga úr tíðni hleðslu, sem gerir þér kleift að upplifa óaðfinnanlegri tengingu og samskipti.

Samþætting í rafgeymisbúnum græjum

Tæki sem knúin eru af rafhlöðum finna mikinn kost í skilvirkni RT9193 og auka tímalengd rekstrar.Hönnun þess auðveldar aukna notkun án þess að endurhlaða, sem auðgar þægindi þín.Með því að fella RT9193 geturðu varið athygli þeirra á virkni tækisins, notið lengri tíma af samfelldri notkun og uppfyllt ýmsar lífsstílskröfur.

Notaðu í tölvutæki og fylgihlutum

Skilvirk orkustjórnun er virk fyrir fartölvur og handfesta græjur til að styðja við flókin verkefni.RT9193 skar sig fram úr því að skila stöðugum krafti jafnvel undir sveiflukenndum álagi.Þetta er gagnlegt þegar þú tekur þátt í orkuspennandi athöfnum eins og margmiðlunarvinnslu eða leikjum, þar sem stöðugur kraftur tryggir minni hita og áreiðanlegan árangur og hækkar þannig heildarupplifunina.

Forrit í PCMCIA kortum og flytjanlegum upplýsingatækjum

Fyrir PCMCIA kort og flytjanleg upplýsingatæki er samningur og skilvirk aflreglugerð nauðsyn.RT9193 uppfyllir þessar kröfur og samþættir áreynslulaust í þessi smekklegu sniði en tryggir stöðugleika í valdi.Þessi einkenni gagnast umhverfinu að forgangsraða heiðarleika og áreiðanleika gagna, sérstaklega í vettvangssviðsmyndum þar sem gögnum er safnað og unnið í tíma.

RT9193 Sambærilegar gerðir

• RT9199

• S-1135

Valkostir við RT9193

• AMS1117

• MIC5225

• XC6206

Rekstur RT9193

RT9193 er áberandi sem 5 pinna lágdropa eftirlitsstofninn (LDO) með framúrskarandi getu til að stjórna spennu og lágmarka aflstap.Meðal eiginleika þess er áberandi framhjá PIN sem dregur úr hávaða með 22nf þétti og hlúir að stöðugri notkun í viðkvæmu samhengi.

• Inntakstenging: Tengdu VIN pinna við aflgjafann, helst með 1μF keramikþétti.Þessi uppsetning síar á skilvirkan hátt hávaða til að koma á stöðugleika innspennu, nálgun sem prófuð var og staðfest á ýmsum sviðsmyndum.

• Framleiðslureglugerð: Notaðu Vout Pin til að skila skipulegri framleiðsluspennu.Veldu íhluti sem uppfylla núverandi og spennuþörf forritsins og viðurkennir hversu alvarlegur eindrægni er til að halda uppi viðkomandi framleiðsla.

• Hliðarpinnanotkun: Að bæta 22nf þétti við framhjá pinnann er grundvallaratriði til að draga úr hávaða truflun, sérstaklega í stillingum sem krefjast rafrænnar nákvæmni.Þessi nákvæma tækni til að auka skýrleika merkja gegnir virku hlutverki við að auka áreiðanleika kerfisins.

• Virkja virkni PIN: Virkja pinninn einfaldar stjórn á virku ástandi eftirlitsstofnanna, í takt við nútíma orkusparandi vinnubrögð.Að nota Enable PIN fyrir rekstrarstjórnun býður upp á athyglisverðan sveigjanleika og skilvirkni hönnunar.

Íhlutir með sambærilegar forskriftir

Hlutanúmer	Framleiðandi	Pakki / mál	Fjöldi pinna	Min inntaksspenna	Spenna - Inntak (max)	Verndaraðgerðir	Rekstrarhiti	Festingartegund	Skoða ber saman
RT9193-15GB	Richtek USA Inc.	SC-74A, SOT-753	5	2,5 V.	5,5 V.	Yfir straum, yfir hitastig	-40 ° C ~ 125 ° C.	Yfirborðsfesting	RT9193-15GB VS MIC5504-3.3YM5-TR
MIC5504-3.3YM5-TR	Microchip tækni	SC-74A, SOT-753	5	2,5 V.	5,5 V.	Yfir straum, yfir hitastig	-40 ° C ~ 125 ° C.	Yfirborðsfesting	RT9193-15GB vs MIC5504-2.8ym5-Tr
MIC5504-2.8ym5-Tr	Microchip tækni	SOT-23-5 þunnt, TSOT-5	5	2,5 V.	5,5 V.	Yfir straum, yfir hitastig	-40 ° C ~ 125 ° C.	Yfirborðsfesting	RT9193-15GB VS NCP700BSN25T1G
NCP700BSN25T1G	Á hálfleiðara	SC-74A, SOT-753	5	2,5 V.	5,5 V.	Yfir straum, yfir hitastig	-40 ° C ~ 125 ° C.	Yfirborðsfesting	RT9193-15GB VS MIC5365-3.3YD5-TR
MIC5365-3.3YD5-TR	Microchip tækni	SOT-23-5 þunnt, TSOT-5	5	2,5 V.	5,5 V.	Yfir straum, yfir hitastig	-40 ° C ~ 125 ° C.	Yfirborðsfesting	RT9193-15GB VS MIC5365-3.3YD5-TR

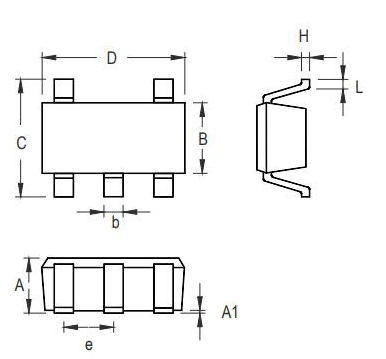

Pakki

Framleiðandi

Richtek Technology Corporation stendur í fararbroddi í háþróuðum orkustjórnunarlausnum og mótar framtíð neytendafræðilegra, tölvu- og samskiptatækja.Þeir blanda nýsköpun við sterka þjónustuver og tryggja að tækni þeirra uppfylli ekki aðeins heldur gerir ráð fyrir aðgreiningum á markaði.

Richtek knýr af ástríðu fyrir rannsóknum og þróun og knýr iðnaðinn áfram með byltingarkenndri vinnu í orkunýtingu.Áhersla þeirra á að hámarka afldreifingu gegnir hlutverki í sjálfbærni rafeindatækja, í takt við vaxandi umhverfisvitund heimsins.Að samþætta betri orkustjórnun hefur leitt til þess að fyrirtæki ná minni orkunotkun, lengja endingu rafhlöðunnar og auka afköst tækisins.Hávirkni valdastöðvar hafa orðið staðalbúnaður og eykur virkni og áreiðanleika margra rafeindatækni.

DataSheet PDF

MIC5504-3.3YM5-TR gagnablöð:

MIC5501/2/3/4 DataSheet.pdf

MIC5504-2.8ym5-TR gagnablöð:

MIC5501/2/3/4 DataSheet.pdf

NCP700BSN25T1G gagnablöð:

Sívalur rafhlöðuhafar.pdf

Ncp700b.pdf

MIC5365-3.3YD5-TR gagnablöð:

Sívalur rafhlöðuhafar.pdf
