TCMT4100 smári framleiðsla Optocouplers: Forskriftir, val og gagnablað

TCMT4100 er háþróaður ljósritari framleiðsla Optocoupler.Það er með gallíum arseníð innrauða díóða og gegnir hlutverki í hringrásum sem krefjast einangrunar en auðvelda losun og uppgötvun innrauða ljóss.Í þessari grein munum við kanna flókna hluti TCMT4100.Við munum einnig ræða forskriftir þess, kafa í hugsanlegum forritum og afhjúpa framleiðslu flækjurnar sem taka þátt.

Vörulisti

1. yfirlit yfir TCMT4100

2. eiginleikar TCMT4100

3. TCMT4100 tákn, fótspor og CAD líkan

4. Umsóknir TCMT4100

5. TCMT4100 forskriftir

6. TCMT4100 Valkostir

7. Mál TCMT4100 pakkans

8. TCMT4100 Upplýsingar framleiðanda

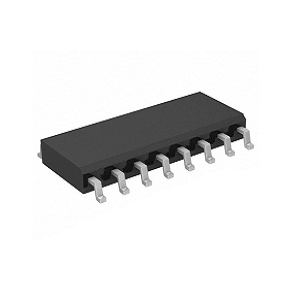

Yfirlit yfir TCMT4100

The TCMT4100 Samþættir snjallt sjón-logískt kerfi og sameinar hæfileikaríkan ljósritara með gallíum arseníð innrauða díóða í sléttan 4 pinna pakka.Þessi hugsi hönnun veitir tryggðan aðskilnað milli inntaks og framleiðsla, í takt við strangar öryggisstaðla sem finnast í fjölbreyttum iðnaðargeirum.Þessi hluti gerir meira en bara að tengjast;Það myndar burðarás sem heldur uppi bæði orkunýtni og auknum merkjagæðum.

Á sviðum þar sem kyrrð öryggis og áreiðanleika móta rekstrar siðfræði hefur TCMT4100 traust hönnun mikil áhrif.Felld fjarlægð milli ljósritunaraðila og IR-emitting díóða setur skjöldu til að forðast erfiða truflanir á merkjum og halda uppi heiðarleika gagna.Þessi aðferð hefur reynst ómetanleg í atvinnugreinum eins og bifreiðum og geimferðum, þar sem öryggisviðmið og varnarleysi í rekstri eru ekki samningsatriði.

Hönnun TCMT4100 er eldsneyti með útbreiddum forritum, og kemur til lífsins, sérstaklega í stjórnkerfi sem hefur umsjón með og beinir vélrænum og rafmagni.Athuganir frá raunverulegum dreifingum varpa ljósi á staðfastan árangur íhlutans við háhitaaðstæður og þrautseigju hans gegn rafsegulfræðilegum afskiptum.

Þó að tilgangur TCMT4100 sé áfram frekar skýr, sýna fáguð forrit þess að hún þróast til að þróast innan um nýjar tæknilegar þarfir.Mikilvægi þess er auðgað í fjölbreyttum stillingum, svo sem kerfum sem krefjast nákvæmni þar sem nákvæmlega verður að fanga og meta fíngerðar merkjaskipti.Þessi aðlögunarhæfni táknar víðtækari framvindu gagnvart fjölhæfum íhlutum sem eru gerðir til að takast á við flóknar áskoranir.

Aðgerðir TCMT4100

TCMT4100 Optocoupler aðgreinir sig með blöndu af hreinsuðum eiginleikum og þjónar sem ómissandi aðili í ýmsum stillingum.Hann er umlukinn samningur, lágmarks hálf-vellinum, talsmaður upplýsingatækni fyrir skilvirka notkun rýmis og veitir nútíma rafrænum hönnun sem leitast við að auka getu innan takmarkaðra víddar.Sérstaklega áhugi er glæsileg AC einangrun, staðfest með prófunarspennu 3750 VRM, sem verndar rafmagns heilleika og öryggi í flóknum kerfum.

Þessi opocoupler er hannaður til að draga úr tengibúnaði niður í um það bil 0,3 pf, og skar sig fram í hátíðni atburðarás til að varðveita hreinleika merkja og draga úr truflunum íhluta.Núverandi flutningshlutfall þess (CTR), sem spannar 50% til 600%, býður upp á sveigjanlega lausn á mismunandi kröfum um hringrás og býður upp á sérstaka kosti milli fjölbreyttra rekstrarrófs.

Árangur TCMT4100 er sérstaklega seigur á breitt hitastigssvið og viðheldur áreiðanleika við sveiflukennda hitauppstreymi.Hinn hóflegur hitastigstuðull fyrir CTR tryggir stöðugan straumflutningshraða amidst hitastigsbreytingar, sem felur í sér áreiðanleika, sérstaklega í atvinnugreinum eins og rafeindatækni í bifreiðum og iðnaðar þar sem varmaafbrigði eru tíð.

TCMT4100 tákn, fótspor og CAD líkan

TCMT4100 Symbol

TCMT4100 Footprint

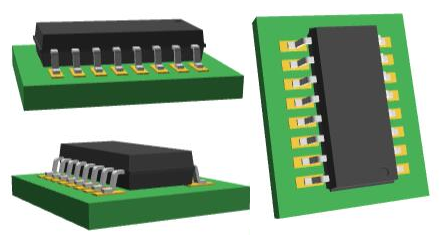

TCMT4100 CAD Model

Forrit TCMT4100

Umfangsmikil notkun á iðnaðarsvæðum

TCMT4100 Optocoupler finnur leið sína í fjölmörg iðnaðarforrit og þróar hlutverk sín frá hefðbundnum samskiptabúnaði sem brautryðjandi iðnaðarframfarir.Þetta tæki gegnir hlutverki við að ná óaðfinnanlegri gagnaflutningi í umhverfi þar sem nákvæmni og sjálfvirkni eru djúpt fest.Til dæmis, í framleiðslustöðvum, viðheldur það merkis og einangrun merkis, sem hefur bein áhrif á samfellu ferilsins og viðloðun við öryggisreglur.Sömuleiðis sér geimferðageirinn aukin umbun vegna upptöku hans, veitingar til vaxandi eftirspurnar eftir samskiptakerfum sem eru bæði öflug og örugg.Þegar nákvæmni og áreiðanleika taka mið af stigi verður þessi tækni oft að fara í lausn.

Umbreyta persónulegri rafeindatækni

Í öflugu landslagi persónulegra græja í dag eykur TCMT4100 mjög afköst og endingu tækisins og eykur þannig ánægju neytenda.Vörur eins og einkatölvur og fartölvur nota Optocoupler til að meðhöndla rafmagns hávaða á skilvirkan hátt, sem leiðir til stöðugrar notkunar tækja.Það hækkar flókið daglegt samspil með því að draga úr líkum á bilunum í tækjum vegna rafsegultruflana.Eftir því sem óaðfinnanlegt stafrænt samspil verður meira innbyggt í nútíma lífsstíl hefur áreiðanleiki rafeindatækja bein áhrif á þátttöku og ánægjustig.

Nýjungar í læknisfræðilegri rafeindatækni

Innan læknisfræðilega rafeindatækni er TCMT4100 þátttakandi í framgangi búnaðar sem krefst nákvæmra og áreiðanlegra gagnasamskipta við strangar öryggisskilyrði.Tæki eins og fylgist með sjúklingum og greiningarbúnaði njóta góðs af yfirburðum einangrunargetu hávaða og tryggja stöðugt og nákvæmt gagnaflæði.Þetta vekur umhverfi þar sem sérfræðingar í heilbrigðismálum geta verið háðir tæknilegum tækjum án þess að hætta sé á að skerða heilleika sjúklinga eða öryggisstaðla.

Framfarir í rafeindatækni neytenda

Með því að bæta við TCMT4100 í neytandi rafeindatækni færir skilvirkni í orkustjórnun og lágmarka þannig niður í miðbæ tæki.Þetta styður neytendaþrá fyrir græjur sem halda jafnvægi á mikilli afköstum við orkusparnað og endurspeglar samfélagsbreytingu í átt að umhverfisvitund tækni án þess að missa gæði.Þegar væntingar halla sér lengra að greindar og sjálfbærum lausnum verða áhrif þessarar tækni athyglisverðari.

TCMT4100 forskriftir

Tegund	Færibreytur
Hafðu samband	Tin
Festingartegund	Yfirborðsfesting
Fjöldi pinna	16
Safnunarspenna safnara	70V
Fjöldi þátta	4
Umbúðir	Cut Tape (CT)
Staða hluta	Virkur
ECCN kóða	EAR99
Spenna - metið DC	1,25V
Spenna - einangrun	3750vrms
Framleiðsla gerð	Smári
Afldreifing	250MW
Áfram núverandi	60mA
FUTT	Yfirborðsfesting
Pakki / mál	16-Soic (0,173, 4,40mm breidd)
Þyngd	477.009076mg
Núverandi flutningshlutfall	50% @ 5MA
Rekstrarhiti	-40 ° C ~ 100 ° C.
Birt	2009
Rakanæmi (MSL)	1 (ótakmarkað)
Viðbótaraðgerð	UL samþykkt, VDE samþykkt
Max afldreifing	250MW
Framleiðsla spenna	70V
Fjöldi rásanna	4
Inntaksgerð	DC
Hámarks framleiðsla spenna	70V
Framleiðslustraumur á hverri rás	50mA
Hausttími (typ)	4,7 µs
Max Collector straumur	50mA
Andstæða sundurliðun	6V
Inntakstraumur	50mA
Kveiktu / slökktu á tíma (typ)	6μs, 5µs
Andstæða spennu (DC)	6V
Hæð	1,9mm
Breidd	4,4mm
Geislun herða	Nei
Blýlaust	Blýlaust
Hækkunartími	3µs
Safnari sendir spennu (VCEO)	70V
Rise / hausttími (typ)	3μs / 4,7 µs
Max inntakstraumur	60mA
Núverandi flutningshlutfall (MAX)	600% @ 5MA
VCE mettun (max)	300mv
Dark Current Max	100na
Lengd	10.4mm
Ná SVHC	Óþekkt
ROHS staða	Rohs3 samhæft

TCMT4100 Valkostir

Hlutanúmer	Framleiðandi	Pakki / mál	Fjöldi pinna	Fjöldi rásanna	Spenna - einangrun	Núverandi flutningshlutfall (MAX)	Núverandi flutningshlutfall (mín.)	Hámarks framleiðsla spenna	Framleiðsla spenna
TCMT4100T0	Vishay Semiconductor Opto deild	16-Soic (0,173, 4,40mm breidd)	16	4	3750vrms	600% @ 1mA	-	35 V.	35 V.
TCMT4600	Vishay Semiconductor Opto deild	16-Soic (0,173, 4,40mm breidd)	16	4	3750vrms	300% @ 5MA	80% @ 5MA	70 V.	70 V.
TCMT4106	Vishay Semiconductor Opto deild	16-Soic (0,173, 4,40mm breidd)	16	4	3750vrms	300% @ 5MA	100% @ 5MA	70 V.	-
TCMD4000	Vishay Semiconductor Opto deild	16-Soic (0,173, 4,40mm breidd)	16	4	3750vrms	600% @ 5MA	50% @ 5MA	70 V.	-

Mál TCMT4100 pakkans

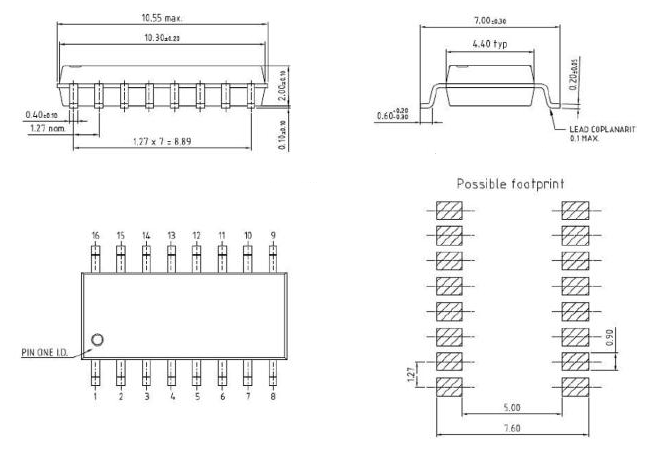

TCMT4100 Package Dimensions

TCMT4100 Upplýsingar framleiðenda

Vishay Intertechnology, Inc. starfar í fremstu röð hálfleiðara og óvirkra rafrænna íhluta framleiðslu.Rekstur þeirra spannar heiminn og staðfestir þá sem hornstein í rafrænu forritageiranum.Náði Vishay nær langt út fyrir svæðisbundin mörk, með nærveru sem snertir margar heimsálfur.Áhrif Vishay á iðnaðinn eru mikil vegna skuldbindingar þeirra til að takast á við nýjar tæknilegar þarfir.Hlutverk Vishay Intertechnology í rafeindatækni, í orkuforritum, er fjölbreytt og víðtækt.Yfirstandandi nýsköpun þeirra og hollusta í gæðum styrkja forystu sína og skila lausnum sem uppfylla bæði tækniforskriftir og hagnýtar þarfir.

DataSheet PDF

Um okkur

ALLELCO LIMITED

Allelco er alþjóðlega frægur einn-stöðva Dreifingaraðili innkaupaþjónustu á blendingum rafeindahluta, sem skuldbindur sig til að bjóða upp á alhliða innkaup og birgðakeðjuþjónustu fyrir alþjóðlega rafræn framleiðslu- og dreifingariðnað, þar með talið 500 efstu OEM verksmiðjur og óháðir miðlarar.
Lestu meira

Fljótur fyrirspurn

Vinsamlegast sendu fyrirspurn, við munum svara strax.

Magn

Hlutanúmer
Nafn tengiliðar
nafn fyrirtækis
Netfang
Sími
Athugasemdir

Algengar spurningar [FAQ]

1. Hvað er TCMT4100?

TCMT4100 er mjög háþróaður ljósritari framleiðsla Optocoupler, sem sameinar hæfileikaríkan ljósritara með gallíum arseníð innrauða díóða.Háþróuð röðun þessara íhluta er vandlega gerð til að skila yfirburði öryggi og virkni í fjölda forrits.Þessi stilling fjallar um brýn mál í öryggisnæmum tækjum, sérstaklega þar sem rafmagns einangrun skiptir verulegu máli.

2. Hversu margir pinnar eru TCMT4100 með?

Þetta tæki er með yfirgripsmikið 16 pinna fyrirkomulag.Slík uppsetning veitir aukna tengingarleiðir og einfaldar ferlið fyrir kerfið þegar þú felur optocoupler í flóknar hringrásir.Hagnýtni þessara prjóna, byggð í hringrásarhönnun, sýnir sveigjanleika þess í tengslum við ýmsar spjöld og kerfin.Þessi aðlögunarhæfni styður víðtækt úrval af forritum, allt frá rafeindatækni til iðnaðarstillinga, sem undirstrikar ígrundaða umfjöllun um hönnun PIN í verkfræði.

3. Er TCMT4100 starfrækt við hitastigið 100 ° C?

Já, TCMT4100 framkvæmir stöðugt innan hitastigs frá -40 ° C til 100 ° C.Þetta umfangsmikla hitastigssvið tryggir að íhlutinn heldur afköstum skilvirkni sinni við miklar umhverfisaðstæður.Geirar eins og bifreiðar og geimferðir, sem krefjast seiglu búnaðar, einbeita sér oft að íhlutum með slíkum eiginleikum vegna tíðar útsetningar fyrir sveiflukenndum hitastigi.Þessi rekstraraðgerð leggur áherslu á þann kost að velja íhluti sem geta haldið uppi áreiðanleika við mismunandi aðstæður og eykur langlífi kerfa.

4. Hverjar eru víddir TCMT4100?

Líkamlegar víddir TCMT4100 eru tilgreindar sem lengd: 10,4 mm, breidd: 4,4 mm, hæð: 9 mm.Þessar ítarlegu mælingar Einfalda samþættingu þess í samningur hringrásarskipulag, þáttur þegar pláss takmarkanir eru aðalatriðið.Margir lenda reglulega í hindrunum í passandi íhlutum á þéttum borðum og gera skilning og beitingu nákvæmra víddar forskriftar innan hönnunartakmarkana til að ná tilætluðum árangri.

5. Hvar er TCMT4100 framleiddur?

TCMT4100 er framleiddur af Vishay InterTechnology, aðgreindum aðili í bandarísku rafeindatækniframleiðslunni.Visishay interperology hefur áhrif á áreiðanlega og nýjustu hluti og hefur áhrif á framvindu rafrænna kerfishönnunar.Stækkandi eignasafn fyrirtækisins og umfangsmikil framleiðsla varpa ljósi á gildi þess að velja virta framleiðendur þegar þeir eru að kaupa íhluti fyrir mikla eftirspurn.
