Hvað er SRAM?

SRAM, eða truflanir RAM, er tegund minni sem heldur gögnum án þess að þurfa stöðugt hressandi, sem gerir það hraðari og áreiðanlegri fyrir ákveðin verkefni.Ólíkt DRAM þarf það ekki reglubundna endurhleðslu, heldur stærri stærð og hærri kostnaðarmörkum notkun þess við sérhæfð forrit.Þessi grein kannar eiginleika þess, gerðir, vinnubúnað og hagnýta notkun.

Vörulisti

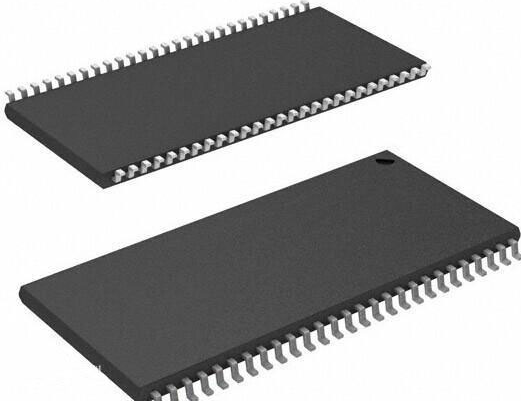

Kynning á SRAM

SRAM er tegund minni sem þarf ekki hressandi hringrás til að viðhalda gögnum sínum, ólíkt DRAM, sem krefst tíðar hleðslu til að halda upplýsingum sínum ósnortnum.Þetta gerir SRAM að standa sig hraðar og skilvirkari í vissum verkefnum.Hins vegar hefur það sína galla.Til dæmis hefur SRAM lægra samþættingarstig, sem þýðir að það tekur meira líkamlegt rými miðað við DRAM með sömu geymslugetu.Vegna þessa er SRAM almennt dýrara.Kísilþurrkur sem framleiðir DRAM með stærri afkastagetu mun skila minna SRAM á sama svæði.Þó að afköstin séu betri, þá er stærri stærð og hærri kostnaðarmörk notkun þess við tiltekin forrit.

SRAM forskriftir

SRAM er almennt notað sem skyndiminni milli CPU og aðalminnisins.Það kemur í tveimur gerðum: önnur er fest beint á móðurborðið, en hin, þekkt sem Coast (skyndiminni á staf), er sett í rauf til stækkunar.

Sumar franskar, eins og CMOS 146818, innihalda SRAM smá afköst, svo sem 128 bæti, til að geyma stillingargögn.Byrjað var á 80486 örgjörva, skyndiminni var samþætt inni í örgjörvanum til að bæta gagnahraða.Þetta þróaðist í Pentium örgjörva, þar sem hugtök eins og L1 skyndiminni (stig 1 skyndiminni) og L2 skyndiminni (stig 2 skyndiminni) urðu staðalbúnaður.Almennt er L1 skyndiminni staðsett inni í CPU en L2 skyndiminni er staðsett úti.Hins vegar voru örgjörvar eins og Pentium Pro bæði L1 og L2 skyndiminni inni í CPU, sem leiddi til stærri líkamlegrar stærðar.Síðar færði Pentium II L2 skyndiminnið yfir í ytri svartan kassa fyrir utan CPU kjarna.

SRAM er hratt og þarfnast ekki hressingaraðgerða, ólíkt DRAM.Hins vegar er mikill kostnaður þess og stærri stærð ekki við hæfi sem aðalminnið á móðurborðinu, þar sem þörf er á stórum afkastagetu.

Notkun SRAM

SRAM er fyrst og fremst notað við stig 2 skyndiminni (L2 skyndiminni) við tölvunarfræði.Það treystir á smára til að geyma gögn, sem gerir þau verulega hraðar en DRAM.Samt sem áður hefur SRAM minni getu miðað við aðrar tegundir minni á sama svæði, sem takmarkar notkun þess í notkun með mikla afköst.

Þrátt fyrir hærri kostnað er SRAM oft notaður sem smærri skyndiminni til að brúa hraðamuninn milli hraðari örgjörva og hægari drams.Það kemur í ýmsum gerðum, svo sem asyncsram (ósamstilltur SRAM), Sync SRAM (samstilltur SRAM), PBSRAM (leiðsla Burst SRAM) og sérafbrigði eins og CSRAM Intel.

Arkitektúr SRAM samanstendur af fimm lykilþáttum: Memory Cell Array (Core Cells Array), röð/dálkur heimilisfang afkóða, viðkvæmir magnarar, stjórnrásir og biðminni/ökumannsrásir.Geymslukerfi þess er kyrrstætt og treystir á bistable hringrás.Þó að þetta útrýmir þörfinni fyrir reglubundna endurnýjun eins og DRAM, dregur flækjustig geymslueininga úr þéttleika samþættingar og eykur orkunotkun.Þrátt fyrir þessar takmarkanir gerir hraði og áreiðanleiki SRAM það ómissandi í ákveðnum árangursgagnfræðilegum forritum.

Hvernig SRAM virkar

SRAM starfar með því að geyma gögn í minnisfrumum sínum án þess að þurfa stöðugt hressandi.Að skrifa „1“ í 6T minni klefa, til dæmis, felur í sér að veita sérstökum heimilisfangsgildum fyrir afkóðara röð og dálk til að velja klefa.Síðan er skrifað merki (WE) virkjað og gögnunum „1“ er umbreytt í tvö merki, „1“ og „0,“ sem eru send í bitalínurnar (BL og BLB) tengdar við valinn klefa.Á þessu stigi eru ákveðnir smárar innan frumunnar virkjaðir, sem gerir merkjunum kleift að stilla innri klemmuna þannig að hann haldi „1.“

Ferlið til að lesa gögn er svipað.Ef minnisfruman inniheldur „1“, forvarnar kerfið fyrst bitalínurnar í ákveðna spennu.Þegar afkóðar röð og dálk hafa valið minnisfrumuna hafa geymd gögn áhrif á spennuna á bitalínunum.Spennamunur er búinn til, sem síðan er greindur og magnaður með skynseminni.Þetta magnaða merki er sent á framleiðslurásina, sem gerir kleift að lesa „1“ sem er geymd nákvæmlega.

Hönnun SRAM tryggir að gögn séu geymd á öruggan hátt og nálgast fljótt, sem gerir það áreiðanlegt fyrir forrit sem krefjast háhraða minni.

Tegundir SRAM

Óstöðugur SRAM

Óstöðugt SRAM (NVSRAM) aðgerðir eins og venjuleg SRAM en hefur aukna getu til að halda gögnum jafnvel þegar aflgjafinn tapast.Þetta gerir það mjög gagnlegt við aðstæður þar sem varðveisla gagna er mikilvæg, svo sem í netkerfum, geimferðatækni og lækningatækjum.Þar sem að treysta á rafhlöður gæti ekki alltaf verið valkostur, tryggir NVSRAM að gögnin séu örugg án utanaðkomandi afls.

Ósamstilltur SRAM

Ósamstilltur SRAM starfar án þess að fara eftir klukkumerki, sem gerir það sveigjanlegt í ýmsum umhverfi.Það kemur í getu á bilinu 4 kb til 64 MB og hentar vel fyrir litla innbyggða örgjörva sem hafa takmarkað skyndiminni.Þessi tegund af SRAM er mikið notuð í iðnaðar rafeindatækni, mælitæki, harða diska og netbúnað.Hröð aðgangstímar þess gera það tilvalið fyrir kerfi sem þurfa fljótt og áreiðanlegt minni.

Byggt á gerð smára

• Tvíhverfa mótum smára (BJT)

SRAM smíðaður með geðhvarfasýkingum býður upp á mjög hratt afköst en fylgir gallanum við mikla orkunotkun.Þetta gerir það sjaldgæfara í nútíma forritum þar sem orkunýtni er forgangsverkefni.

• MOSFET (CMOS tækni)

SRAM sem notar MOSFET smára, sérstaklega CMO, er mest notaða gerðin í dag.Það sameinar litla orkunotkun með góðri afköst, sem gerir það hentugt fyrir ýmis forrit.

Byggt á aðgerð

• Ósamstilltur SRAM

Þessi tegund af SRAM virkar óháð klukkutíðni, með lestrar- og skrifaðgerðum stjórnað af heimilisfangalínunum og virkjar merki.Sveigjanleiki þess gerir það gott val fyrir innbyggð kerfi.

• Samstilltur SRAM

Samstilltur SRAM vinnur samstillt við klukkumerki og tryggir að allar aðgerðir komi fram með nákvæmu millibili.Þetta gerir það að verkum að það er vel hentað fyrir forrit þar sem tímasetning og samhæfing eru nauðsynleg, eins og háhraða gagnavinnsla.

Byggt á einkennum

• Núll strætósnúningur (ZBT) SRAM

ZBT SRAM gerir kleift að lesa og skrifa aðgerðir án aukaklukka til að skipta á milli stillinga.Það eykur skilvirkni og hraða í kerfum sem þurfa skjótan aðgang að minni.

• Samstilltur Burst SRAM

Bjartsýni fyrir tilfærslur springa, þessi SRAM gerð gerir kleift að lesa eða skrifa marga hluti af gögnum, sem gerir það tilvalið fyrir háhraða gagnabrot.

• DDR SRAM

DDR SRAM (tvöfaldur gagnahraði SRAM) bætir gagnaflutningshraða með því að lesa og skrifa á báðum brúnum klukku merkisins.Það hefur eina höfn fyrir rekstur og er almennt notað í afkastamiklum kerfum.

• QDR SRAM

QDR SRAM (Quad Data Rate SRAM) er með aðskildar les og skrifaðu höfn til samtímis aðgerða.Það meðhöndlar fjögur orð af gögnum í einu og gerir það hentugt fyrir kerfi sem þurfa mikla afköst.

• Tvöfaldur SRAM

Binary SRAM er venjuleg gerð, vinnur með tvöfaldan gögn (0s og 1s) til að geyma og vinna úr upplýsingum.

• Ternary Computer SRAM

Þessi sérhæfða SRAM gerð starfar með þremur ríkjum í stað tveggja, sem gerir kleift að flóknari og skilvirkari meðhöndlun gagna í sérstökum forritum.

Uppbygging og hönnun SRAM

SRAM, eða truflanir RAM, er smíðað með smári þar sem „á“ ástandinu táknar 1 og „slökkt“ ástand táknar 0. Þetta ástand er stöðugt þar til breytingamerki berst.Ólíkt DRAM þarf SRAM ekki stöðugt hressandi til að halda gögnum sínum.Hins vegar, svipað og DRAM, missir SRAM gögn sín þegar slökkt er á aflinu.Hraði þess er áhrifamikill, starfar oft við 20N eða hraðar.

Hver SRAM minni klefi þarfnast fjögurra til sex smára ásamt viðbótarhlutum, sem gerir það stærra og dýrara en DRAM, sem notar aðeins einn smári og þétti á hverja frumu.Ekki er hægt að skipta þessum mun á uppbyggingu og hönnun þýðir að SRAM og DRAM.

Háhraði SRAM og truflanir gera það að algengu vali fyrir skyndiminni, sem oft er að finna í skyndiminni á móðurborð tölvu.Innri uppbygging þess samanstendur af fimm meginhlutum: minnisfrumur, heimilisfang afkóðara (röð og dálkafyrirtækjum), skynjara, stjórnrás og biðminni/ökumannsrás.Hver minnisfrumur tengist öðrum frumum með sameiginlegum raftengingum í línum og dálkum.Raðir eru nefndir „orðalínur“ á meðan lóðrétt tengingar fyrir gögn eru kölluð „bita línur.“Sértækar línur og dálkar eru valdir með innsláttarföngum og gögn eru síðan lesin úr eða skrifuð í samsvarandi minnisfrumur.

Til að hámarka flísastærð og gagnaaðgang er SRAM frumum venjulega raðað í fylki eða ferningur skipulag.Til dæmis eru notaðir í 4k-bita SRAM, 64 línum og 64 dálkum, sem þurfa 12 heimilisfangalínur.Þetta fermetra fyrirkomulag lágmarkar flís svæði en viðheldur skilvirkum aðgangi.Samt sem áður geta tengingar milli minnisfrumna og gagna skautanna orðið langar í stærri getu, valdið töfum og dregið úr lestur/skrifhraða.Þessa tafir þarf að ná vandlega til að viðhalda afköstum og áreiðanleika.

Þessi hönnun nær jafnvægi milli hraða og stærðar, sem gerir SRAM tilvalið fyrir forrit sem krefjast skjóts og stöðugs minniaðgangs.

Forrit SRAM í raunveruleikanum

Einkenni SRAM

SRAM er hraðari en DRAM og eyðir minni krafti þegar hann er aðgerðalaus.Hins vegar er það dýrara og stærra, sem takmarkar notkun þess í miklum þéttleika, lágmarkskostnaðarforritum eins og PC minni.Auðvelt er að nota notkun þess og raunverulegur handahófi aðgangur að því að það hentar fyrir sérstakar háhraða kröfur.

Klukkutíðni og orkanotkun

Orkunotkun SRAM eykst með aðgangstíðni.Á háum tíðnum getur það neytt nokkurra vött, en á hóflegum klukkuhraða notar það mjög lítinn kraft.Þegar aðgerðalaus er, lækkar orkanotkunin niður í örbylgjustig, sem gerir það orkunýtni í ákveðnum atburðarásum.

Almennar vörur með SRAM

• Ósamstilltur viðmót

Ósamstilltur SRAM er oft notaður í flísum með getu á bilinu 32kx8 (t.d. XXC256) til 16 Mbit.Sveigjanleiki þess gerir það vinsælt í ýmsum almennum tilgangi.

• Samstillt viðmót

Samstilltur SRAM styður forrit sem krefjast springa sendinga, svo sem skyndiminni, með getu allt að 18 Mbit.Það er fínstillt fyrir skjótan, samhæfða gagnaflutning.

Innbyggð í franskar

• Örstýringar

Í örstýringum veitir SRAM smáminni (32 bæti til 128 kílóbita) til vinnsluverkefna í innbyggðum kerfum.

• CPU skyndiminni

SRAM þjónar sem skyndiminni í afkastamiklum örgjörvum og geymir oft notuð gögn til að bæta vinnsluhraða.Það er frá nokkrum kílóbætum til nokkurra megabæta að stærð.

• skráir

Örgjörvar nota SRAM sem tímabundna geymslu í skrám, sem gerir kleift að fá hraðari gagnavinnslu meðan á aðgerðum stendur.

• ASICS og sérhæfð ICS

SRAM er oft fellt inn í umsóknarsértækar samþættar hringrásir (ASICS) fyrir skjótan aðgang að minni í sérsniðnum forritum.

FPGA og CPLD tæki

SRAM er nauðsynlegt í FPGA og CPLDS til að geyma tímabundnar gagna- og stillingarskrár og styðja endurforritanlegt eðli þessara tækja.

Innbyggð forrit í tækjum

• Iðnaðar- og vísindakerfi

Í iðnaðar- og vísindalegum búnaði er SRAM notað fyrir áreiðanlegar, háhraða minniskröfur, svo sem í rafeindatækni og stjórnkerfi bifreiða.

• Rafeindatækni neytenda

Nútíma tæki eins og stafrænar myndavélar, farsímar og leikföng nota SRAM til að fá skjót og skilvirka gagna meðhöndlun, að samþætta oft nokkrar megabæti til að fá sléttan notkun.

• Rauntíma merki vinnslu

Tvískiptur SRAM er oft notaður í rauntíma merkisvinnsluforritum til að takast á við stöðugan gagnastrauma á áhrifaríkan hátt.

Tölvuforrit

• Tölvur og vinnustöðvar

SRAM er hefti í tölvum og þjónar sem innri CPU skyndiminni og utanaðkomandi skyndiminni til að auka afköst.

• Jaðartæki

Jaðartæki eins og prentarar, beina og harðir drifar treysta á SRAM til að stuðla og stjórna gögnum fyrir sléttari aðgerðir.

• Ljósdrifar

CD-ROM og CD-RW drif nota SRAM sem hljóðrásarbuffi, sem tryggir óaðfinnanlegan spilun og upptöku.

• Netbúnað

SRAM er samþætt í snúru mótald og önnur netbúnað til að stjórna og stuðla að gögnum á skilvirkan hátt.

Áhugafólksumsóknir

• DIY örgjörvar

Fyrir áhugamenn og áhugamenn gera einfalt viðmót SRAM og skortur á hressandi hringrásum það tilvalið fyrir DIY örgjörvaverkefni.Beint heimilisfang og aðgangur að gagnabílum einfalda samþættingu, sem gerir notendum kleift að einbeita sér að afköstum.
