XPT2046 Touch Controller IC: Aðgerðir, pinout og forrit

XPT2046 snertiskjá stjórnandi er fjölhæfur og nýstárleg lausn í nútíma snertitækni.Sameining 4 víra viðnáms snertiskerfis með 12 bita, 125 kHz hliðstæðum-til-stafrænu (A/D) breytiranum nær framúrskarandi nákvæmni við að greina snertistöðvar og þrýsting samtímis.Handan við snertivirkni, innfellda spennuviðmiðun þess gerir kleift að auka getu eins og hitastigskynjun og rafhlöðuspennueftirlit, sem gerir það að margnota hluti fyrir háþróaða tæki.Þessi grein kannar PIN -stillingar XPT2046, forskriftir, eiginleika og forrit og sýnir hvernig það eykur tengi þín í tækjum, allt frá flytjanlegum LCD tækjum til farsíma.Hvort sem þú ert að þróa iðnaðarkerfi eða neytandi rafeindatækni, þá skilar XPT2046 nákvæmni, svörun og áreiðanleika-allt alvarlegt fyrir krefjandi forrit sem eru virkjaðir í dag.

Vörulisti

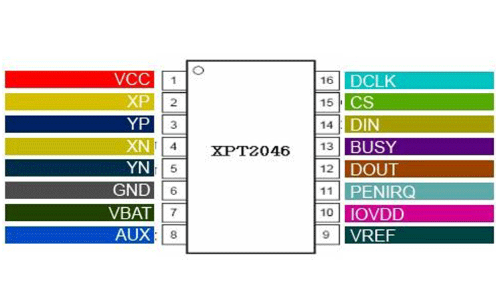

XPT2046 PIN -stillingar

Pinna númer	Pinnaheiti	Lýsing
1	VCC	Aflgjafa
2	Xp	XP stöðu inntak
3	Yp	YP stöðu inntak
4	Xn	XN stöðu inntak
5	YN	YN stöðu inntak
6	Gnd	Jörð
7	Vbat	Inntak rafhlöðuskjás
8	Aux	Aðstoðarinntak til ADC
9	Vref	Spennu tilvísunarinntak/úttak
10	Iovdd	Stafræn IO aflgjafa
11	Penirq	Penna truflun
12	Dout	Serial gagnaafköst
13	Upptekinn	Upptekinn framleiðsla
14	Dín	Inntak raðgagna
15	Cs	Flís Veldu inntak
16	DCLK	Ytri klukkuinntak

XPT2046 Forskriftir og eiginleikar

Lögun/forskrift	Upplýsingar
A/D breytir	12 bita SAR tegund með S/H hringrás
Rekstrarspenna (VCC)	2.2V - 3,6V
Orkunotkun	260 µA
Sýnatöku tíðni	125 kHz
Viðmiðunarspenna á flís	2.5V
Mæling á pennaþrýstingi	Studd
Thermo skynjari	Á flís
Rafhlöðumæling	Beint
Viðmót	4 víra i/f

Aðrar gerðir

• MAX11855

• MK712

• SSD231

Yfirlit yfir XPT2046 Touch Controller

The Xpt2046 Snertistjórnandi sýnir fjölda aðgerða: Snerta staðsetningu, þrýstingskynjun, hitamæling og spennueftirlit.Þessir eiginleikar eru upphaflegir í mörgum gagnvirkum forritum og hafa samskipti óaðfinnanlega við áþreifanlega reynslu sem snertiskjá tæki.Í kjarna þess liggur SAR (samfelld samræmingarskrá) A/D breytir, hannaður með 12 bita nákvæmni, á skilvirkan hátt umbreyta hliðstæðum aðföngum í stafræna framleiðsla.Þessi umbreyting gegnir ótrúlegu hlutverki við að ná nákvæmlega styrkleika og staðsetningu snertisins og auka áreiðanleika viðmótsins.

Hlutverk SAR A/D breytir er grundvallaratriði fyrir frammistöðu snertistýringarinnar.Það þýðir hliðstætt merki í stafrænt form með framúrskarandi nákvæmni og gerir þannig kleift að fá slétt samskipti við tilheyrandi örstýringu.Þessi umbreyting eykur ekki aðeins nákvæmni við uppgötvun snertingar heldur eykur einnig heildarupplifunina með því að flýta fyrir viðbragðstímum.Í hagnýtum atburðarásum verða bæði viðbragðstími og nákvæmni lykiláhrif á val á snertistýringu, þar sem skjótari snertissvörun hefur tilhneigingu til að hækka ánægju þína áberandi.

Dynamískur samskiptatengill við örstýringu auðveldar flutning stafrænna gagna.Þessi tenging er gagnleg fyrir raunveruleg samskipti milli snertistýringarinnar og hýsilkerfisins og tryggir að gögn séu fljótt túlkuð og aðgerðir eru gripnar skjótt.Ennfremur gegnir stöðu pinna umbreytingarinnar virkt hlutverk og gefur til kynna núverandi virkni breytirinn að hýsilkerfinu.Þetta gerir þér kleift að stjórna gagnaflæði á skilvirkan hátt og hámarka þannig framleiðni kerfisins.

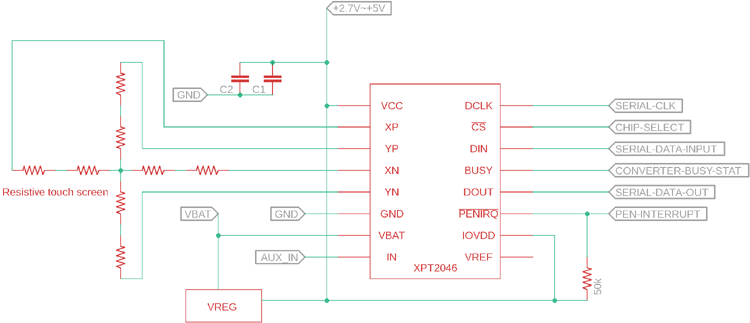

Umsóknarmynd

Myndin hér að neðan sýnir venjulegt stjórnunarsvið snertiskjástýringarinnar, sem er 2,7V til 5V.

Sýnt er fram á snertiskjáinn með því að nota viðnámsnet sem samanstendur af 8 viðnám.

Notkun XPT2046

XPT2046 Integrated Circuit finnur víðtæka notagildi í ýmsum tækjum og styður fjölbreyttar aðgerðir sem eru undirstöðu í nútíma tækni landslaginu.Við skulum kanna notkun þess í smáatriðum og íhuga hugsanlegar leiðir til að auka umsóknir sínar:

Sölustaður

Í iðandi umhverfi sölustaðar (POS) kerfum auðveldar XPT2046 óaðfinnanlegar samskipti.Nákvæmni snertisviðbragða IC getur aukið viðskiptaferli og hækkað reynslu þína.Að auka snertisnæmi er stefnumótandi nálgun til að flýta fyrir viðskiptatímum í smásölustillingum, aðallega á hámarks verslunartímum, sem vekur aukna ánægju.

Færanleg LCD hljóðfæri

Þegar kemur að færanlegum LCD tækjum dregur samningur stærð XPT2046 og mikil samþætting verulega úr tækjum og auðgar reynslu þína.Þú getur oft dregið fram hversu bætt viðbrögð við snertingu og nákvæmni geta aukið framleiðni og auðvelda notkun, aðallega í afskekktu eða krefjandi umhverfi.Slíkar endurbætur eru að mestu leyti metnar meðan á hættulegum rekstri á staðnum stendur.

Pager einingar

Þrátt fyrir að vera hönnuð, þá öðlast ritgerðar með XPT2046 nútímavæddri virkni með snertisviðmóti.Þessi framþróun hefur endurlífgað ritara með því að kynna samskiptaaðferð samtímans, sem gerir þær að mestu leyti hagstæðar við aðstæður þar sem skjót, einföld samskipti eru nauðsynleg.Það endurspeglar blöndu af fortíðarþrá og nýsköpun, þar sem virkni mætir einfaldleika.

Snertiskjárskjár

Snertuskjár njóta góðs af nákvæmum og móttækilegum getu XPT2046 IC.Þessi forrit fela í sér neytandi rafeindatækni og iðnaðar snertiplötur, þar sem óaðfinnanleg snertistýring er mjög vel þegin.Endurgjöf þín bendir stöðugt til þess að slétt og nákvæm snertaupplifun eykur þátttöku tækisins og skilvirkni í rekstri og notar meðfædda löngun til áreynslulausra samskipta.

Farsímar

Í farsímum er snertiviðmótið aukið með XPT2046, sem stuðlar að heildarafköstum tækisins.IC styður öflugt vistkerfi sem stuðlar að vökva og móttækilegum samskiptum.Innsýn neytenda bendir til þess að þegar þú velur snjallsíma geturðu oft forgangsraðað tæki með yfirburði snertisnæmi og nákvæmni.Slíkir eru djúpt hljóma við þig sem metur skilvirkni og óaðfinnanlegan notagildi í hversdags tæknitækjum sínum.

XPT2046 2D hönnun
