1n4733a Zener Diode: Vinna, pinout og gagnablað

Þessi handbók kannar eiginleika og notkun 1N4733A Zener Diode, hluti í nútíma rafeindatækni sem er þekkt fyrir áreiðanlega spennu reglugerð.Það nær yfir vinnureglur díóða, hvernig á að nota það í hringrásum og hlutverk þess í að viðhalda stöðugri spennu í ýmsum uppsetningum.

Vörulisti

Yfirlit yfir 1N4733A Zener díóða

The 1n4733a Díóða skar sig úr fyrir öfluga valdameðferð sína og nákvæmni í spennueftirliti, með rafmagnseinkunn 1 watt og zener spennu 5,1V.Þessi díóða er grunnur í rafmagnsverkfræði, notaður mikið við spennu stöðugleika og úrklippurásir.Það er metið fyrir lágan öfugan lekastraum, sem veitir stöðuga spennustig.Þessir eiginleikar gera það mjög gagnlegt fyrir breytir og aflgjafa og bæta rekstrarafkomu þeirra og áreiðanleika.Í rafeindatækni greinir getu díóða til að framkvæma straum bæði fram- og öfugar áttir frá dæmigerðum díóða.Þessi virkni hjálpar til við spennureglugerð og tryggir stöðugan framleiðsla jafnvel með sveiflukenndum inntaksstigum og viðheldur virkni meðan á sundurliðun stendur.Slíkur eiginleiki er hagstæður fyrir flókna hringrásarhönnun sem krefst stöðugleika.Varanlegar smíði, með mjög dópuðu PN mótum sem eru umlukin í hlífðargleri, gerir díóða kleift að takast áSpenna.Áreiðanleiki díóða er augljós af smíði hans.Það felur í sér tvöfalda snigill hönnun sem standast tæringu og er með auðveldlega lóðaða skautanna, sem tryggir traustar tengingar í hringrásum.

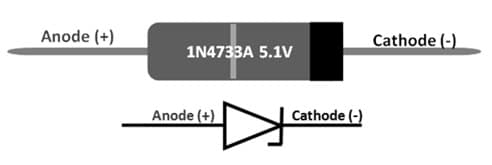

1N4733A PIN -stillingar

Pinna nr.	Pinnaheiti	Lýsing
1	Rafskaut	Núverandi rennur inn í þessa flugstöð.
2	Bakskaut	Núverandi rennur út frá þessari flugstöð.

1n4733a eiginleikar og forskriftir

Lögun/forskrift	Upplýsingar
Nafn Zener spennu (VZ)	5.1 volt
Rafmagnsdreifing (PZ)	1,0 Watts
Zener eftirlitsstofnunarstraumur (IZM)	178 MAMPS
Pakkategund	DO-41 (í gegnum gat)
Nafnspenna	5.1 volt
Umburðarlyndi	± 5%
Geymsluhitastig svið	-65 ° C til 175 ° C.
Þyngd	0,35 grömm
Sérstakir eiginleikar	Mikil áreiðanleiki, skörp öfug einkenni.

Hvernig virkar 1n4733a?

1N4733A Zener díóða er hannað til að stjórna spennu með því að hegða sér á annan hátt en staðlaðar díóða í öfugri hlutdrægni.Í framsóknardrægni gerir það strauminn að renna með litlum spennufalli (um 0,3 til 0,7 volt), svipað og venjulegar díóða.Hins vegar, undir öfugri hlutdrægni, sýnir það einstaka hegðun.Þegar öfug spenna hefur náð sundurliðun sinni, um það bil 5,5 volt, byrjar díóða að leiða straum.Þetta stjórnaða sundurliðun gerir díóða kleift að viðhalda stöðugri framleiðsluspennu, jafnvel þó að inntaksspennan eða hringrásin sveiflast.

Þessi spennu reglugerð er náð með tveimur ferlum: Zener sundurliðun og snjóflóðáhrif.Við lægri spennu ræður Zener sundurliðun, með neikvæðum hitastigstuðul, sem þýðir að sundurliðunarspennan lækkar þegar hitastig hækkar.Við hærri spennu tekur snjóflóðáhrifin við með jákvæðum hitastigstuðul, þar sem sundurliðunarspennan eykst með hitastigi.Í 1N4733A jafnvægi þessi tvö áhrif og tryggir stöðuga frammistöðu á ýmsum hitastigi.Þetta gerir díóða að áreiðanlegu vali fyrir hringrásir sem krefjast stöðugrar spennueftirlits, sérstaklega í umhverfi með breytilegar aðstæður.

Þróa AC voltmeter með Arduino Uno

Að hanna AC voltmeter með því að nota Arduino UNO þjónar sem grípandi innkoma í heim örstýringarforritanna til að mæla AC spennu.Þetta verkefni er auðgað með ýmsum íhlutum eins og 330 ohm viðnám, 10k-ohm potentiometer, úrval af mótspyrnu og þéttum, díóða eins og 1N4733A Zener og hagnýt brauðborð sem auðveldar samsetningu.Hringrásin meðhöndlar innspennu 110V, 220V, 380V með því að nota spennuskiljara og samræma þá þægilega við 5V svið Arduino.1N4733A Zener díóða býður upp á vernd, varar hringrásina frá spennu yfir 5,1 volt.Að sýna mæld gildi er náð með LCD skjá, sem eykur sýnileika og skilning á niðurstöðum.Meðfylgjandi Arduino -áætlun felur snjallt saman skiptingu á hámarksspennu með √2 til að reikna RMS gildi, hugsi þáttur sem endurspeglar hversdagslegar atburðarásir þar sem oft er krafist athygli.

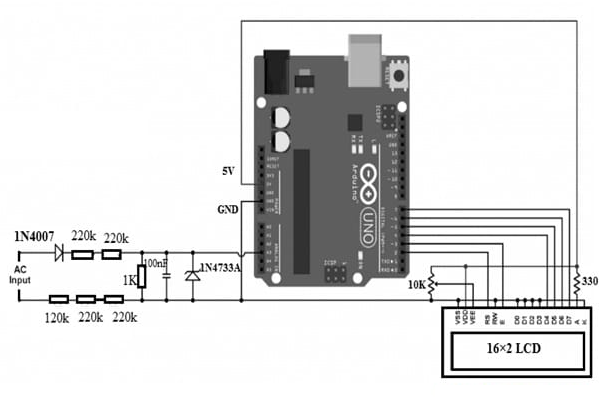

AC Voltmeter með Arduino Board

Að föndra Arduino forritið

Arduino-kóðinn tekur við kraftmiklu hlutverki í kerfinu með því að fylgjast með RMS spennu með mati á hámarks hálfbylgjumælingum.Með því að nýta innri viðmiðunarspennu veitir kóðinn meiri túlkun á sinusbylgjuspennunni og auðveldar meiri nákvæmni.Þetta ferli sýnir fram á dugleika örstýringarforritunar í verkfræði nákvæm og áreiðanleg mælitæki fyrir rafmagnsverkfræði.

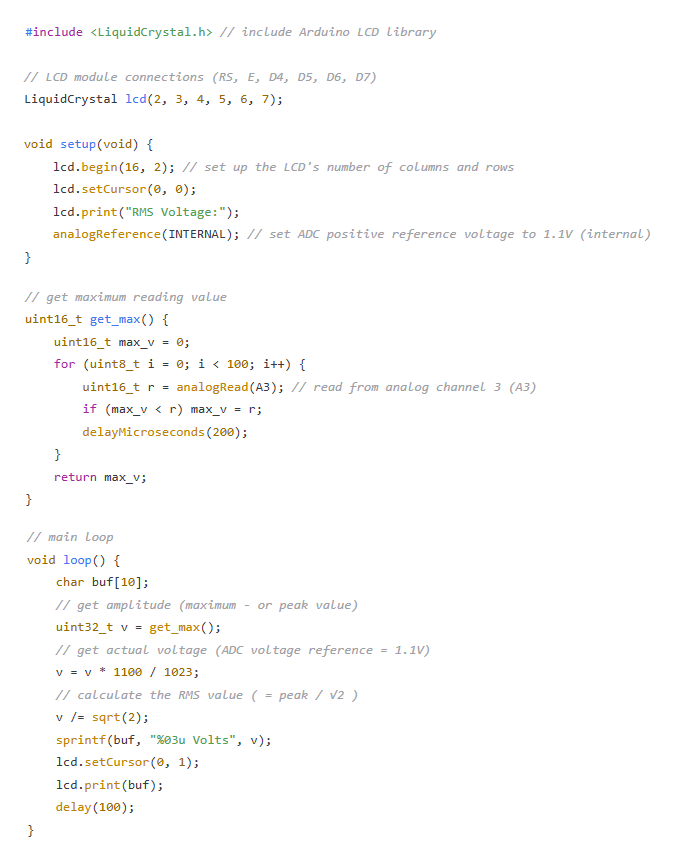

Arduino kóða

Forrit 1n4733a Zener díóða

Spennuverndaraðgerðir

Í spennuverndarumsóknum þjónar 1N4733A fyrir því að verja viðkvæma íhluti og klemmast niður umfram spennu með nákvæmni og varðveita virkni hringrásar.Þessi díóða takmarkar hámarksspennu kunnáttulega og bregst við af vel tímabundnum aðstæðum sem annars gætu leitt til truflandi íhluta.

Spenna reglugerð fyrir samsniðin kerfi

Fyrir smærri hringrás sem finnast í færanlegum græjum tryggir 1N4733A stöðugan framleiðsluspennu.Það styður hljóðlega þann stöðuga frammistöðu sem nauðsynleg er innan um mismunandi inntaksskilyrði, sem sýnir mikilvægi þess í atburðarásum þar sem stöðug spenna er líflína fyrir langlífi tækis og viðvarandi virkni.

Bylgjuform úrklippuforrit

Þegar það er parað saman í röð við aðrar díóða, framkvæmir 1N4733A bylgjuform úrklippu, þátt í stjórnun merkja.Þetta forrit hefur mikið gildi í samskiptatækjum þar sem að halda merkjum hreinleika er mikið áhyggjuefni.

Vernda örstýringar eða ICS

1N4733A býður upp á fyrirbyggjandi inntaksspennuvörn fyrir örstýringar eða samþættar hringrásir, sem koma í veg fyrir ofspennuaðstæður sem gætu stofnað þessum íhlutum í hættu.Það veitir hagkvæmar leiðir til að efla áreiðanleika hönnunar í viðkvæmum rafrænu kerfum.

Spenna stöðugleiki við óreglulegar aðstæður

Stöðugleiki sem er tryggður af 1N4733A sannar í hringrásum sem eru tilhneigingu til að rekja spor einhvers eða rafsegultruflanir, viðhalda stöðugri framleiðsluspennu og eiga sinn þátt í að afstýra hugsanlegri frammistöðu lækkun.

Takmarkandi hringrásarskemmdir vegna spennu

Fyrirbyggjandi aðferðir gegn háspennu eru ómissandi við að halda uppi líðan rafrásar.Samþætting 1N4733A dregur úr hættu á skaða af óvæntum háspennutoppum og stuðlar að þrek rafrænnar hönnunar í reynd.

Spenna tilfærsla fyrir breytilegan framleiðsla

1N4733A auðveldar árangursríka spennubreytingu fyrir breytingar á framleiðslu og sléttir umbreytingar yfir ýmis framleiðslustig.Þessi aðgerð styður sveigjanlegar stillingar hringrásar þar sem fjölhæfni er hagstæð.

DataSheet PDF

1n4733a gagnablöð:

1n4728a - 1n4764a.pdf

SMC díóða nær 205.pdf

SMC Diodes Rohs.pdf

Mult Dev EOL 17/Jan/2019.pdf

Obs Mult tæki 01/júlí/2019.pdf
