Alhliða leiðbeiningar um XBEE S2C mát: Pinout, forskriftir, stillingar, Arduino tenging og notkun

XBEE einingarnar, sem fyrst voru kynntar árið 2005 af Digi International undir MaxStream vörumerkinu, hafa gjörbylt þráðlausum samskiptum með fylgi sínu við IEEE 802.15.4-2003 staðalinn.XBEE vistkerfið hefur hannað til að styðja við fjölhæfar stillingar eins og stjörnu- og punktsnet og hefur þróast í öfluga föruneyti af einingum, millistykki, hliðum og hugbúnaðarlausnum.Þessar framfarir gera þær nauðsynlegar fyrir fjölbreytt þráðlaus samskiptaforrit, allt frá iðnaðar sjálfvirkni til IoT-virkra snjallkerfa.Í þessari grein köfum við í XBEE S2C eininguna - framúrskarandi í XBEE leikkerfinu.Við munum kanna helstu eiginleika þess, stillingar og hagnýt forrit, sýna hvernig það einfaldar uppsetningar samskipta meðan þeir skila áreiðanleika, sveigjanleika og skilvirkni.Hvort sem þú ert að búa til flókin netkerfi eða samþætta IoT kerfin, þá hefur XBEE S2C einingin möguleika á að umbreyta þráðlausu samskiptum þínum.Við skulum afhjúpa getu þess og hagnýt notkunarmál.

Vörulisti

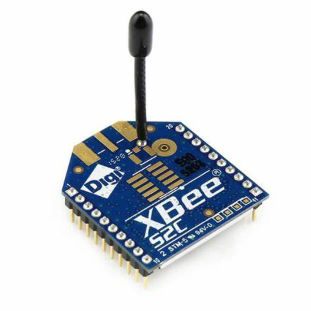

XBEE S2C eining yfirlit

XBEE S2C einingin stendur upp úr sem mjög fjölhæfur tæki fyrir RF samskipti.Það tengist óaðfinnanlega með ýmsum örstýringum og sendir í raun gögn um 2.4 GHz tíðnisviðið.Einingin er sérstaklega dugleg við að byggja upp traust og áreiðanleg net fyrir samfelld gagnaflæði, sérstaklega þegar þau eru notuð með tækjum með zigbee, sem gerir það mjög dýrmætt í flóknum tæknilegum stillingum.

Einingin notar Zigbee tækni til að koma á flóknum netkerfi.Þetta gerir tækjum kleift að taka þátt í samskiptum yfir langar vegalengdir og sigla um líkamlegar hindranir.Samskiptareglur Zigbee eru þekktar fyrir aðlögunarhæfni, sveigjanleika og öruggar rásir, sem gerir það mjög hentugt fyrir iðnaðarumhverfi þar sem óskað er eftir stöðugu og tímabæru gagnaskiptum.Til dæmis, að samþætta þessar einingar í snjallnetum getur bætt orkustjórnunarkerfi með því að tryggja að nákvæm gögn séu send um breið net.

Einn aðlaðandi þáttur XBEE S2C er notkun þess.Að samþætta það við örstýringar er óbrotið, sem gerir kleift að dreifa skjótum á ýmsum forritum.X-CTU hugbúnaður Digi International er þátttakandi í að auka getu einingarinnar.Með þessu tól geta notendur auðveldlega stillt, prófað og uppfært vélbúnaðar og tryggt að einingarnar séu búnar nýjustu endurbótum og öryggisráðstöfunum.Fyrir tæknimenn getur það verið skynsamlegt skref að keyra eftirlíkingar innan hugbúnaðarins til að staðfesta að stillingar eru í takt við sérstakar rekstrarkröfur áður en þeir eru settir á vettvang á þessu sviði.

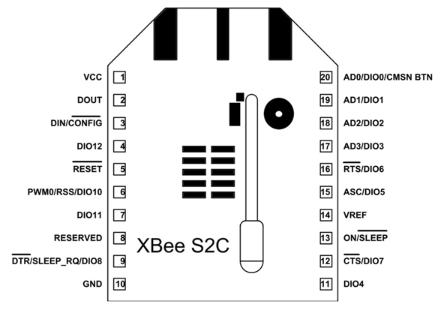

PIN -stillingar

Pinna númer	Pinnaheiti	Lýsing
Pin1	VCC	Þessi pinna er notaður til að veita tækinu inntak.
Pin2	Dout/dio13	Virkar sem UART raðframleiðsla og virkar einnig sem GPIO PIN.
Pin3	DIN/config/dio14	Virkar sem raðgagnainntak fyrir UART og sem GPIO pinna.
Pin4	Dio12/spi_miso	Gagnaútgangspinna fyrir SPI samskipti, einnig nothæft fyrir GPIO aðgerðir.
Pin5	Endurstilla	Hjálpaðu til við að endurstilla tækið í gegnum ytra merki.
Pin6	RSS/PWM0/DIO10	Notað fyrir GPIO & PWM og gefur til kynna merkisstyrk í Uart raðsamskipti.
Pin7	PWM1/DIO11	Virkar sem GPIO & PWM.
Pin8	Frátekið	Engin tenging eða ekki tengja pinna.
Pin9	DTR/Sleep_RQ/Dio8	Stýrir svefnlínu XBEE S2C einingarinnar og virkar einnig Sem GPIO aðgerð.
Pin10	Gnd	Jörðu pinna.
Pin11	Dio4/spi_mosi	Virkar sem GPIO pinna og aðstoðar við SPI samskipti fyrir Gagnainntak XBee.
Pin12	CTS/DIO7	Virkar sem RS232 flæðastýringarvísir og er einnig Gagnlegt fyrir GPIO aðgerðir.
Pin13	On_sleep/dio9	Hjálpar til við að athuga stöðu XBEE og er virk fyrir GPIO aðgerðir.
Pin14	Vref	Beint ADC viðmót innan hliðstæða spennu.
Pin15	ASC/DIO5	Öðlast svefnhamskilti og greiningarham, einnig Virkar fyrir GPIO pinna.
Pin16	Rts/dio6	Gefur til kynna núverandi flæði innan RS232 samskipta og Virkar sem GPIO pinna.
Pin17	Ad3/dio3/Spi_ssel	Þræla Veldu pinna fyrir SPI samskipti, virkar einnig sem Analog Data Input & GPIO.
Pin18	AD2/DiO2/SPI_CLK	CLK PIN fyrir SPI samskipti, virkar einnig í hliðstæðum inntaki & GPIO.
Pin19	AD1/DIO1/SPI_ATTN	SPI_ATTN aðstoðar við tilkynningu um meistara fyrir XBEE gögn framleiðsla;einnig GPIO og Analog Input.
Pin20	Ad0/dio0/cmsn btn	Notað fyrir gangsetningarhnappinn, GPIO og ADC inntak.

Kjarnaeiginleikar og tæknilegar upplýsingar

Lögun/forskrift	Upplýsingar
Tegundategund	Sjálfstætt
Sendingartíðni	2,4 GHz til 2,5 GHz
Rásir	16 Beinar raðrásir
Tengi	Uart (Max 250 kb/s), SPI (Max 5 Mb/s)
Senda aflstillingu	Stillanleg eftir hugbúnaði
Svið (þéttbýli/inni)	200 fet
Svið (RF-sjónlína utandyra)	Allt að 4000 fet
Senda aflafköst (Boost Mode)	6,3 MW (8 dBM)
Senda aflafköst (venjulegur háttur)	2 mW (3 dBm)
RF gagnahraði	250.000 punkta
Móttakandi næmi (Boost Mode)	-102 dbm
Næmi móttakara (venjulegur háttur)	-100 dbm
Framboðsspennusvið	+2.1 til +3,6 V
Rekstrarstraumur (venjulegur háttur)	33 Ma á 3,3 V
Rekstrarstraumur (Boost Mode)	45 Ma á 3,3 V
Aðgerðalaus straumur	9 Ma
Hámarks framleiðsla straumur	40 Ma
Afl niðurstraumur	<1 µA
ESD vernd	3000 v
Rekstrarhitastig	-40 ° C til 85 ° C.
UART samskiptaupplýsingar	Allt að 256 kbps
Gagnahraði SPI samskipta	Allt að 5 Mbps
Gagnahraði fyrir eininguna	Allt að 250.000 punkta

Rekstrarstillingar

XBEE S2C einingin felur í sér heillandi blöndu af aðlögunarhæfni og gagnsemi og auðveldar notkun þess í tveimur aðskildum aðferðum: í stjórnunarstillingu og API stillingu.Hver aðferðafræði sér um fjölbreyttar kröfur um samskipta og para áberandi eiginleika við sérstakar rekstrarþarfir.

Í stjórnunarstillingu-óaðfinnanleg gagnaskipti

Innan við stjórnunarstillingu, almennt þekktur sem gegnsær stilling, tryggir einingin bein og óbrotin gagnaskipti í gegnum DIN pinnann.Þessi uppsetning er hlynnt atburðarásum sem krefjast einfalda samskipta til liðs.Með því að nýta gagnsæ gagnaleiðir geta tæki skipt áreynslulaust og útrýmt þörfinni fyrir flókna vinnslu eða flóknar samskiptareglur.

API stilling-Skipulögð rammabundin samskipti

Aftur á móti samþykkir API -stilling skipulagðari stefnu með því að ramma gögn fyrir sendingu.Þessi aðferð veitir aukinni öryggi ásamt ströngum villufestingu og endurgjöf.Dæmigerð rammahönnun samanstendur af afmörkun, gerð auðkennis, ramma lengd, raunveruleg gögn og eftirlit.Slík þing tryggir ekki aðeins samskipti heldur aðstoðar einnig við að betrumbæta breytingar á breytum og öðlast viðurkenningu á afhendingu pakka.

Virkja möguleika XBee S2C einingarinnar

Að grípa til mikilvægis XBEE S2C einingarinnar innan netinnviða auðgar heildarárangurinn og eykur rekstrargetu.Þessi eining hjálpar til við að búa til sveigjanleg og skilvirk þráðlaus net sem koma til móts við fjölbreyttar rekstrarkröfur.Það starfar aðallega í þremur sérstökum hlutverkum:

Leikni í samhæfingu netsins

Umsjónarmaðurinn skar sig fram úr því að setja upp og halda uppi netröð.Það gengur lengra en meðhöndlun samskiptareglna og samstillingar til að fela í sér að stilla netbreytur eins og val á rásum og auðkenni netkerfa, sem hlúa að samfelldri samskipta andrúmsloft.Í hagnýtum forritum virka umsjónarmenn oft sem kjarnahnútinn og skilgreina ramma og heilsu netsins.Þú getur oft talað áhrifin af því að kóða þessa einingu til að draga úr leynd og auka afköst gagna.

Leiðargeta

Beinar gegna virku hlutverki við að tryggja stöðugt gagnaflæði yfir nethluta.Þeir stjórna ekki aðeins innri gagnaflutningi heldur auðvelda einnig utanaðkomandi samskipti með því að starfa sem Go-Betweens.Þetta hlutverk hefur verulegt mikilvægi í flóknum netstillingum þar sem dreifing gagna þarf að vera árangursrík yfir marga hnúta.Þú getur oft stillt leiðarstillingar fyrir kjörblöndu af svið og orkuvernd, stuðlað að vexti netsins og viðvarandi virkni.

Meðhöndlun lokatækja

Þrátt fyrir að vera takmörkuð í aðgerðum miðast END Tæki um RF gagnaflutning og móttöku.Hönnun þeirra felur oft í sér orkusparandi stillingar til að lengja líftíma rafhlöðunnar, grunn í fjarlægum eftirliti.Þessi tæki eru hönnuð til að framkvæma ákveðin verkefni innan netsins með minni flækjustig og tryggja áreiðanleika.Víðtæk iðnaðarvenja felur í sér beitt stjórnun svefn- og vökuferla til að lengja notkun tækjanna án þess að grafa undan heiðarleika gagna.

Fínstillandi pönnuauðkenni og rásir

Persónuskilríki Persónuvæðisins (PAN) er virkt til að bera kennsl á hvert net og krefjast vandaðrar stillingar til að tryggja rétta staðsetningu tækisins.Að velja úr 16 tiltækum rásum, venjulega stjórnað af umsjónarmanninum, er notað til að draga úr truflunum og styðja við skilvirkni netsins.Þú getur oft rætt aðferðir við kraftmikla úthlutun rásar og stjórnunar á PAN til að aðlagast umhverfisbreytingum eða stigstærð og þar með haldið áfram árangursríkum samskiptum.

Tengsl XBEE S2C við Arduino og Nodemcu fyrir kraftmikla IoT forrit

Að kanna samþættingu XBEE S2C eininga við Arduino og Nodemcu opnar heim sveigjanlegra forrita á Internet of Things (IoT) landslaginu.Þessi viðleitni snýst venjulega um að föndra sérstaka sendandi og móttakara íhluta til að auðvelda vökvaskipti sem minna á taktinn í samskiptum þínum.

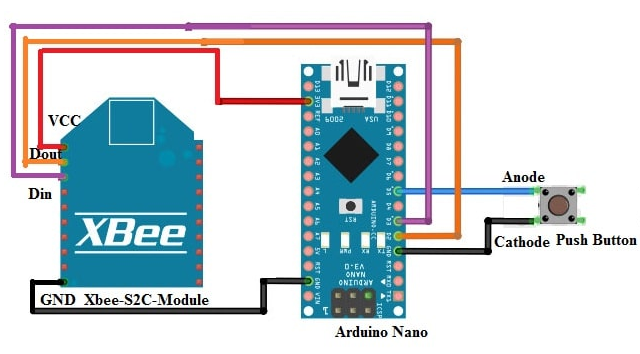

Sendingareining með Arduino nano

Að búa til tengsl milli XBEE mátsins og Arduino Nano þarfnast viðeigandi tengingar VCC, GND, DIN og Dout pinna.Vísvitandi notkun ýtahnapps hefst gagnaflutning þegar ýtt er á, aðgerð sem líkir eftir því innsæi samspil sem sést í stjórnunarsviðsmyndum.Slík uppsetning hljómar með hversdagslegri reynslu þar sem ýta hnappar hagræða þátttöku þinni í innbyggðum kerfum.

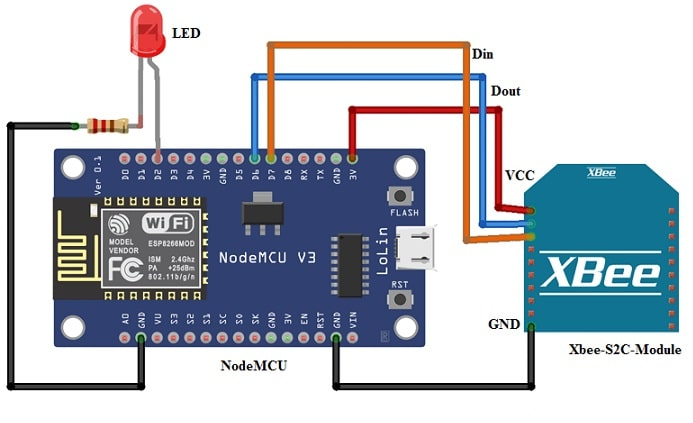

Móttakerfi með nodemcu

Sameining Nodemcu við XBEE eininguna samþykkir svipað tengingarkerfi, aukið með LED sem virkar sem stöðuvísir fyrir kvittun gagna.Þessi uppsetning auðgar skilning á endurgjöfarkerfum, þar sem sjónræn merki LED endurspeglar kembiforritið í samskiptum við vélbúnað og stuðlar að hughreystandi tilfinningu um áreiðanleika kerfisins.

Kóðinn

Nauðsynlegur kóða fyrir sendinn:

#include “Softwareserial.h”

Softwareserial xbee (2,3);

int hnappur = 5;

Boolean Toggle = ósatt;// Þessi breytu heldur utan um aðra smelli á hnappinum

ógilt uppsetning ()

{

Serial.begar (9600);

pinmode (hnappur, input_pullup);

XBEE.BEGIN (9600);

}

ógilt lykkja ()

{

// þegar ýtt er á hnappinn (GPIO dreginn lágt) Sendu 1

Ef (DigitalRead (hnappur) == Low && skiptir)

{

Serial.println („kveikja á LED“);

Skipta = ósatt;

Xbee.write (‘1’);

seinkun (1000);

}

// Þegar ýtt er á hnappinn í annað sinn (GPIO dreginn lágt) Sendu 0

annars ef (DigitalRead (hnappur) == Low &&! Skiptu)

{

Serial.println („slökkt á leiddi“);

Skipta = satt;

Xbee.write (‘0’);

Nauðsynlegur kóða fyrir móttakarann:

#include

int LED = 2;

int fékk = 0;

int i;

// til að eiga samskipti við Zigbee

Softwareserial Zigbee (13,12);

ógilt uppsetning ()

{

Serial.begar (9600);

Zigbee.begar (9600);

pinmode (LED, framleiðsla);

}

ógilt lykkja ()

{

// Athugaðu hvort gögnin berast

ef (ZigBee.Aldable ()> 0)

{

Móttekið = ZigBee.Read ();

// Ef gögnin eru 0, slökktu á LED

ef (móttekið == ‘0’)

{

Serial.println („slökkt á leiddi“);

DigitalWrite (LED, lágt);

}

// Ef gögnin eru 1 skaltu kveikja á LED

annað ef (móttekið == ‘1’)

{

Serial.println („kveikja á LED“);

DigitalWrite (LED, High);

}

}

Kóða sem fylgir meðfylgjandi sýna sendingu og móttökuferli með því að nota grunnhluta eins og ýta hnappa og LED.Þessi dæmi eru hlið fyrir þig sem miða að því að endurskapa árangursrík samskiptakerfi innan IoT ramma, í ætt við þá sem eru starfandi í iðnaðarstaðalíkönum.

Samræmd notkun tveggja XBEE eininga styður samfelld zigbee samskipti milli Arduino Nano og Nodemcu.Hver hnappur ýta sendir gögnum en veitir samtímis strax endurgjöf í gegnum LED, sem endurspeglar kerfi þar sem lögð er áhersla á raunveruleg gögn.

Forrit

Sjálfvirkni heima og netkerfi

XBEE S2C einingin eykur sjálfvirkni heima með því að mynda möskvanet óaðfinnanlega sem tengja tæki innan heimilisins.Þessi eining finnur sess sinn í stillingum sem krefjast stöðugra samskipta með lágum leifar, að veruleika með öflugum Zigbee-samskiptareglum.Það finnur venjulega stað í lýsingu, öryggi og loftslagsstjórnunarkerfi og efla gagnvirkari og samtengda snjallt heimahitastemningu.Hreyfingin fyrir sjálfsheilun innan netkerfisins tryggir samfellu í þjónustu, jafnvel þegar einn hnút rennur og eykur þar með áreiðanleika og færni uppsetningarinnar í heild.

Iðnaðarforrit og miðlungs svið samskipti

Innan iðnaðarheimsins er XBEE S2C einingin ákjósanlegt val fyrir miðlungs svið samskipta og stuðlar að samræmi í samskiptaleiðum lykill fyrir sjálfvirkan iðnaðarferla.Þetta felur í sér eftirlit og stjórnun verksmiðjubúnaðar og það þrífst í atburðarásum þar sem hörð umhverfi gerir hlerunarlausar lausnir minna framkvæmanlegar.Með því að nýta þessa einingu endurspeglar vaxandi tilhneigingu til stafrænnar, efla iðnaðar skilvirkni og lágmarka niður í miðbæ.Þú getur hugsað um möguleika þess til að finna upp hefðbundna framleiðslu á ný með því að samþætta raunverulega gagnagreiningu og vakandi eftirlit með tækjum og vekja forvitni um áhrif þess á framleiðni.

Sjálfvirkni í atvinnuskyni

Einingin nær til notkunar sinnar til sjálfvirkni í atvinnuskyni og hagræðir rekstri loftræstikerfa, lýsingar og öryggisinnviða.Slík samþætting veitir þér að byggja þér tækifæri til að ná framúrskarandi orkunýtni, í takt við nútíma drif í átt að umhverfisvitund.Samskiptahyggja hennar auðveldar samþættingu við núverandi ramma, styðja aðlögunarhæfni og vöxt.Hendur á reynslu af þessum forritum sýna oft verulega lækkun á rekstrarkostnaði og varpa ljósi á hlutverk XBEE S2C einingarinnar við að draga úr umhverfis fótspor verslunaraðstöðu.

Snjall orkukerfi

Á léni snjallkerfa eykur XBEE S2C einingin orkustjórnun og dreifingu innan snjalla ristanna.Það gerir kleift að skipta um gagnaskipti milli orkugjafa og neytenda, hámarka orkuúthlutun og lágmarka sóun.Þú getur skipulagt notkun tækja á raunverulegum verðpunktum eða fyrirséðum hámarkskröfum og þýtt á athyglisverðan orkusparnað.Vopnaðir öruggum samskiptareglum styður einingin stjórnun dreifðra endurnýjanlegra orkugjafa, skref fram á við til að tryggja sjálfbæra orkuhætti fyrir komandi kynslóðir.Slík þróun leggur áherslu á möguleika sína til að endurskoða orkunotkunarmynstur og hljóma með alþjóðlegum markmiðum um sjálfbærni.
