Alhliða leiðarvísir um LM567 tónnýrara

LM567 er mjög aðlögunarhæfur tónlykill sem er þekktur fyrir nákvæmni þess við að greina sérstakar tíðnir innan flókinna merkisumhverfis.Þessi grein mun kanna helstu eiginleika þess, þar á meðal PIN -stillingar, rafrásir og verðlagningarupplýsingar, svo og innsýn í hagnýt forrit þess í fjarskiptum, fjarstýringum og öryggiskerfi.Með því að skilja hvernig LM567 starfar og ytri íhlutir sem hafa áhrif á afköst þess, getur þú þegið fjölhæfni þess og áreiðanleika í tíðni uppgötvun.Hvort sem það er til notkunar eða innkaup á einstaklingum, býður LM567 hagkvæm lausn fyrir ýmis rafræn verkefni.

Vörulisti

LM567 Yfirlit

The LM567 er fjölhæfur tónlykill sem virkjar mettaðan smára viðbragðsvarða yfir á jörðu þegar það auðkennir inntaksmerki sem fellur undir tilnefnd passband.Sameining fasa (I) og fjórðungsfasa (Q) skynjari við hlið spennustýrðs sveiflukerfa (VCO) til að stilla miðju tíðni, LM567 býður upp á ytri íhluti til að stilla miðju tíðni, bandbreidd og framleiðsla seinkun sjálfstætt sjálfstætt sjálfstætt..

I/Q skynjari innan LM567 þjónar til að aðgreina merki innan forstilltra tíðnisviðs frá þeim sem utan þess er.VCO ber ábyrgðina á því að ákvarða miðju tíðni myndlykilsins og setja þannig aðal rekstrartíðni fyrir tónlínuna.Ytri íhlutir geta sjálfstætt breytt miðju tíðni, bandbreidd og seinkun á framleiðslunni og boðið upp á athyglisverðan sveigjanleika.Nánast þýðir þetta að einn LM567 flís getur aðlagast ýmsum forritum með því einfaldlega að breyta útlægum íhlutum.Þessi fjölhæfni er að mestu leyti gagnleg í fjarskiptum, þar sem mismunandi tíðni svið geta verið nauðsynleg, eða í viðvörunarkerfi, þar sem mismunandi viðbragðstímar geta aukið notagildi í mörgum sviðsmyndum.

Fínstilling á breytum LM567 er oft í takt við sérstakar kröfur um notkun.Til dæmis, í hljóðforritum, getur það að staðsetja miðju tíðni til að passa þarfir kerfisins verulega aukið nákvæmni merkjagreiningar og þar með hækkað heildarárangur.Að stilla vandlega seinkun framleiðslunnar gerir kleift að fínstilla viðbragðstíma tækisins, tryggja skjótan og nákvæma virkjun við viðeigandi aðstæður.Þessum leiðréttingum er ekki aðeins knúið af tæknilegri nauðsyn heldur einnig af löngun til að mæta og fara fram úr væntingum þínum.

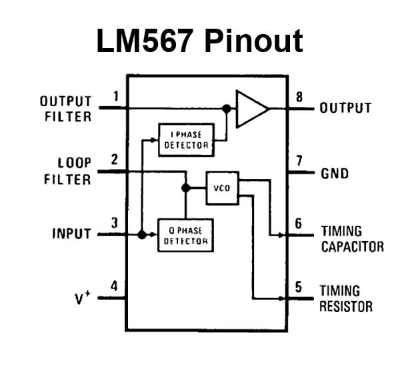

LM567 PIN -stillingar

Nafn	Nei.	Tegund	Lýsing
Gnd	7	P.	Hringrás.
In	3	I	Tæki inntak.
LF_CAP	2	I	Lykkja síuþétti pinna (LPF PLL).
Út	8	O	Tæki framleiðsla.
OF_CAP	1	I	PINT PINT PINT.
T_CAP	5	I	Tímasetning þétti tengingarpinna.
T_RES	6	I	Tímasetningar viðnám tengingarpinna.
VCC	4	P.	Spennuframboðspinna.

LM567 CAD framsetning

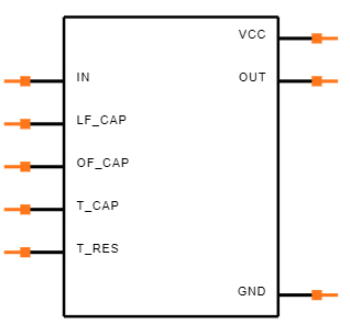

Tákn

Fótspor

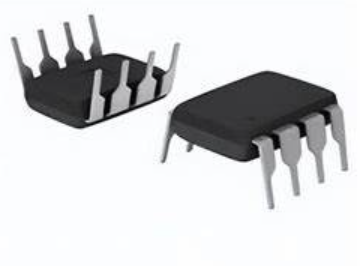

3D líkan

LM567 Lykilatriði

Lögun	Lýsing
Tíðnisvið	20: 1 tíðnisvið með utanaðkomandi viðnám
Samhæfni framleiðsla	Rökfræði samhæfð framleiðsla með 100mA straumvask getu
Stillanleg bandbreidd	Stillanleg bandbreidd frá 0 til 14%
Bæling utan bandalagsins	Mikil kúgun á merkjum og hávaða utan band
Falsk merki friðhelgi	Friðhelgi fyrir fölskum merkjum
Stöðugleiki miðju tíðni	Mjög stöðug miðju tíðni
Stillanleg miðju tíðni	Miðju tíðni stillanleg frá 0,01 Hz til 500 kHz

Tæknilegar upplýsingar

Hérna er tafla fyrir Texas hljóðfærin LM567CN Tæknilegar forskriftir, eiginleikar, breytur og hlutar með svipaðar forskriftir.

Tegund	Færibreytur	Forskrift
FUTT	Festingartegund	Í gegnum gat
	Pakki / mál	8-Dip (0.300 ", 7,62mm)
	Fjöldi pinna	8
Rekstrarskilyrði	Rekstrarhiti	0 ° C ~ 70 ° C.
Umbúðir	Umbúðir	Tube
	JESD-609 kóða	e0
	Pbfree kóða	Nei
	Staða hluta	Úrelt
	Rakanæmi	1 (ótakmarkað)
Rafmagnseinkenni	Spenna - framboð	4.75V ~ 9V
	Rekstrarspenna	5V
	Rekstrarframboð núverandi	12mA
	Nafnframboð núverandi	12mA
	Tíðni	10MHz
	Inntaksgeymsla	25pf
Líkamleg einkenni	Flugstöð	Tvískiptur
	Flugstöðvum	2.54mm
	Fjöldi uppsagnar	8
	Breidd	7,62mm
Máttur	Max afldreifing	1.1W
Samræmi	Ná SVHC	Engin SVHC
	Geislun herða	Nei
	ROHS staða	Non-ROHS samhæft
	Blýlaust	Inniheldur blý
Hluta auðkenni	Grunnhlutafjöldi	LM567
	Virka	Tónnoklykill
	Rökfræðiaðgerð	Myndlykill
Flytja út samræmi	ECCN kóða	EAR99
Flugstöð	Klára	Tin/blý (Sn/Pb)

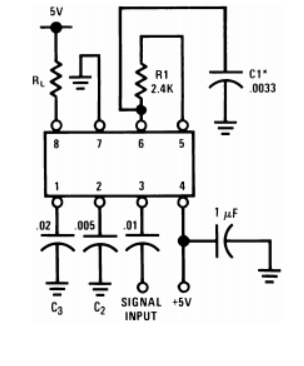

LM567 prófunarrás

ξ = 100 kHz + 5 V

Athugasemd: Stilltu fyrir f₀ = 100 kHz.

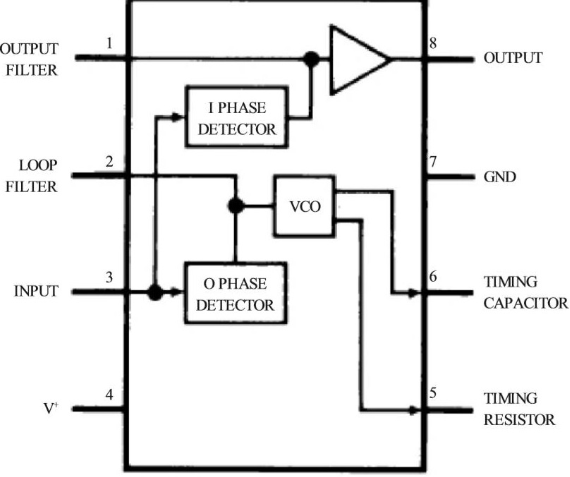

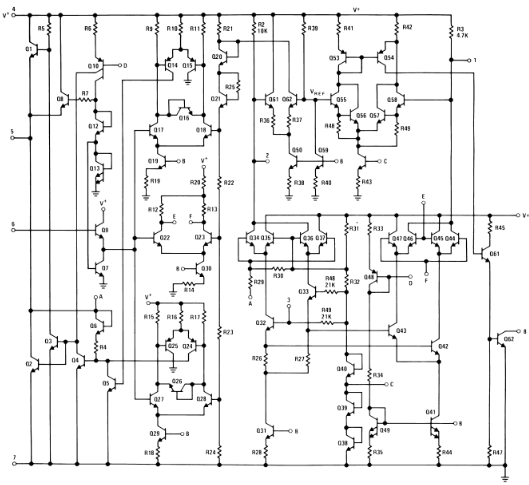

Hagnýtur blokkarmynd af LM567

Einfölduð framsetning LM567

Val ICS fyrir LM567

Hlutanúmer	Lýsing	Framleiðandi
LM567CMX/NOPB	Tónkóðari 8-Soic 0 til 70	Texas hljóðfæri
LM567CM/NOPB	IC Telecom, Tone Decoder Circuit, PDSO8, SOP-8, Telecom Merkja hringrás	National Semiconductor Corporation
LM567CM	Tone Decoder Circuit, PDSO8, SOP-8	Rochester Electronics LLC
LM567CMX	Tónnoklykill 8-SOIC	Texas hljóðfæri

Víðtæk notkun LM567

LM567, mjög aðlögunarhæfur tónlykill, er notaður á ótal lénum vegna nákvæmni og virkni.

Lykiltónnafritun

Aðalnotkun LM567 er til að afkóða lykil tón.Þetta ferli auðkennir sérstakar hljóðstíðni sem tengjast lyklum sem ýtt er á tæki eins og síma eða stafræna takkaborð.Með því að afkóða þessa tóna með nákvæmni eykur LM567 túlkun notenda aðföng í fjarskiptum og öryggiskerfi.Þetta tryggir skjót og rétt svör við þessum aðföngum.

Nákvæmni sveiflur

LM567 er þátttakandi í að búa til nákvæmni sveiflur, notuð til að búa til stöðug og nákvæm rafræn merki.Þessir sveiflur eru grundvallaratriði fyrir forrit eins og klukkur í stafrænum hringrásum og samskiptatækjum þar sem samstilling er virk.Geta LM567 til að búa til nákvæmar tíðnir liggja til grundvallar áreiðanlegum afköstum tækjanna sem eru háð nákvæmum tímasetningarmerkjum.

Ultrasonic stjórn

Í notkun ultrasonic eftirlits afkorkar LM567 sértækar ultrasonic tíðni.Þetta er að mestu leyti gagnlegt í fjarskynjun og stjórnkerfi, þar með talið fjarlægðarmælingarverkfæri, nálægðarskynjara og háþróað fjarstýringar.Til dæmis getur þetta aukið ökutæki fyrir bílastæði ökutækja eða fágað vélfærafræði skynjunarkerfi.

Tíðnieftirlit

LM567 er fær um að fylgjast með tíðni í ýmsum samhengi eins og iðnaðarvélum eða umhverfiseftirlitskerfi.Í virkjunum, til dæmis, tryggir það að vélar virki innan öruggra tíðni sviðs og afstýrir þannig hugsanlegum vélrænni bilun.Þetta sýnir hlutverk LM567 við að viðhalda skilvirkni og öryggisstaðlum í rekstri.

Breiðband FSK demodulation

LM567 afkóðar breiðbandstíðnibreytingarlykill (FSK) merki, sem eru alls staðar nálæg í gagnasamskiptakerfum sem senda upplýsingar með tíðniafbrigði.Þetta demodulation ferli rennir stoðum undir fjölmargar nútíma stafrænar samskiptaaðferðir, allt frá þráðlausum samskiptatækjum til flókinna gagnaflutningsneta.

Fjarstýring flutningsaðila

LM567 styður núverandi fjarstýringu flutningsaðila, sem nýtir raflagnir byggingarinnar fyrir merkjasendingu.Þessi tækni er gagnleg í eldri innviðum þar sem það er ekki mögulegt að setja upp nýjar samskiptalínur.Nákvæm tíðni uppgötvun LM567 tryggir áreiðanlega túlkun á stjórnunarmerkjum, sem gerir það tilvalið til að endurbæta nútíma stjórnunargetu fyrir núverandi kerfi.

Samskiptablaðafyrirtækjar

Í samskiptasíðukerfum, afkóðar LM567 afkóðar síður merki, sem gerir þér kleift að fá viðvaranir og skilaboð á áhrifaríkan hátt.Þetta er mjög gagnlegt í heilbrigðiskerfum eins og símtalakerfum hjúkrunarfræðinga, þar sem tímabær samskipti eru ráðandi.Það reynist einnig hagstætt í iðnaðarumhverfi, hjálpar fljótt viðvörunum til að koma í veg fyrir slys eða auka samhæfingu.

Upplýsingar um pakka fyrir LM567

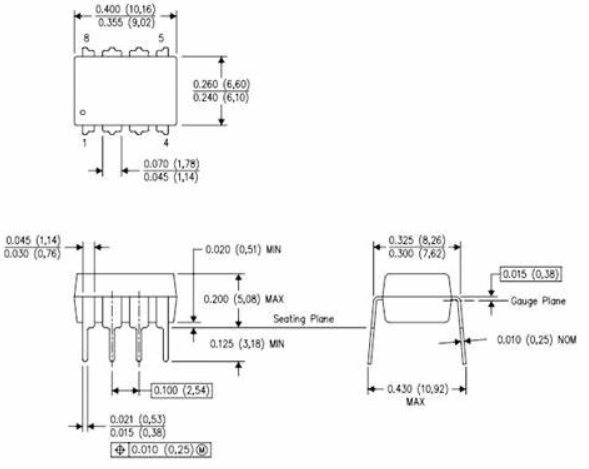

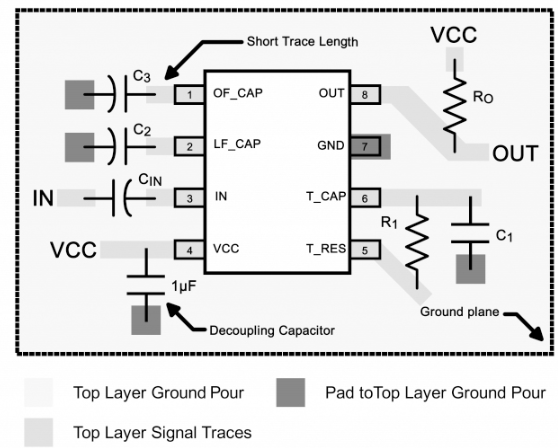

Ítarleg skipulagsstilling fyrir LM567

Um framleiðandann

Texas Instruments (TI), með aðsetur í Dallas, Texas, hannar og framleiðir hálfleiðara og samþætta hringrás, sem þjónar rafeindatækniframleiðendum á heimsvísu.Ti er meðal 10 efstu hálfleiðara fyrirtækjanna um allan heim og einbeitir sér fyrst og fremst að hliðstæðum flögum og innbyggðum örgjörvum og nemur yfir 80% af tekjum sínum.Þessi áhersla á hliðstæða tækni, sem breytir merki eins og hljóð, ljós og hitastig í stafræn gögn, styrkir stefnumótandi markaðsstöðu TI.

Ti býður upp á meira en bara hliðstæða flís og innbyggða örgjörva.Digital Light Processing (DLP) tækni, notuð í skjávarpa og heimabílskerfi, sýnir hollustu TI til að auka sjónræn upplifun.Eignasafn TI inniheldur einnig reiknivélar og örstýringar.Þessar fræðsluvörur eru gagnlegar til að efla nám og þroska á STEM sviðum.Frá og með árinu 2016 státar Ti af 45.000 einkaleyfum um allan heim - vitnisburður um hiklaust leit að nýsköpun og ótrúlegum áhrifum á hálfleiðaraiðnaðinn.Þessi einkaleyfi eru meira en lögfræðilegar eignir;Þeir tákna tæknilega áfanga og renna undir samkeppnisforskot TI.
