ADM5170AP LINE ARKAÐUR: Aðgerðir, pinout, forrit og RS-232/RS-423 merki umbreyting

Þessi handbók snýst allt um ADM5170AP, sérstakan flís sem hjálpar til við að senda merki í stafrænu samskiptakerfi.Það beinist að því hvernig þessi flís tekur grunn rökfræði merki (eins og TTL eða CMO) og breytir þeim í sterkari RS-232 eða RS-423 merki til að fá betri sendingu.Það skýrir einnig hvernig ADM5170AP gerir þér kleift að velja framleiðslustillingu, stilla merkishraða og nota hann á skilvirkan hátt.Það dregur fram hvernig þessi flís gerir það auðveldara að tengjast og senda gögn skýrt og áreiðanlega yfir lengri vegalengdir.

Vörulisti

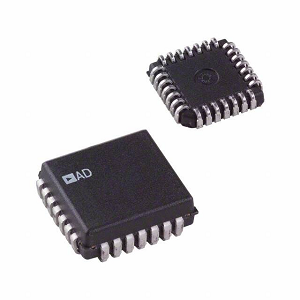

ADM5170AP Yfirlit

The Adm5170ap er fjölhæfur octal line bílstjóri sem er sérsniðinn að stafrænu samskiptakerfum og meðhöndlar gagnaverð allt að 116 kb/s.Það er einstaklega hannað að samþykkja TTL eða CMOS aðföng, sem síðan eru hvolft og þýtt í RS-232E eða RS-423A merkisstig.Þessi sveigjanleiki stjórnast af stillingunni Veldu inntak MS+ og MS–;Að setja bæði á GND hefst RS-423 aðgerð, en að tengja MS+ við VDD og MS– við VSS gerir RS-232 aðgerð.Hægt er að stilla framleiðsluna á framleiðslunni fínan frá 10 V/µs í 2,2 V/µs með því að tengja ytri viðnám milli aðlögunar Slew Rate (SRA) og GND, sem rúmar ýmsar snúrulengdir og gerðir.Tækið er einnig með framleiðsla sem hægt er að gera óvirkan með því að nota EN (gera kleift inntak) pinna, sem gerir kleift að deila sameiginlegri framleiðslulínu sem eykur sveigjanleika og skilvirkni kerfishönnunar.ADM5170AP samþættir CMOS tækni með litla afl, framleiðsla skammhlaups verndar og TTL/CMOS samhæfð inntak, sem gerir það að kjörið val fyrir háhraða mótald, tölvu I/O tengi og þýðingarforrit fyrir rökfræði.

Ef þú ert að hugsa um að uppfæra kerfin þín eða stækka vörulínuna þína, þá er ADM5170AP snjallt val.Hafðu samband við okkur í dag til að setja magnpöntunina þína og tryggja að birgðir þínar uppfylli eftirspurn með þessum afkastamikla hluti.

ADM5170AP pinna stillingar

Mnemonic	Virka
VDD	Aflgjafainntak, +10 V ± 10%.
VSs	Inntak aflgjafa, –10 V ± 10%.
Gnd	Jörðu pinna.Verður að vera tengdur við 0 V.
A.I ...HI	Stafræn inntak til ökumanna A til H.
A.O ...HO	RS-232/RS-423 framleiðsla frá ökumönnum A til H.
En	Virkja pinna.Þegar það er hátt eru öll framleiðsla 3-fullyrt.
MS+, MS–	Mode Veldu inntak.Notað til að stjórna framleiðslustiginu sveifla.Með MS+ & MS-tengdum GND eru RS-423A framleiðsla stig valin.Með MS+ tengdur við VDD Og MS– tengt við VSs, RS-232 Framleiðslustig er þróað.
SRA	Stilla inntak REATH.Ytri viðnám (2 kΩ til 10 kΩ) tengdur milli þessa pinna og GND er notaður til að stjórna framleiðslunni Hraði (10 v/µs til 2,2 v/µs).

ADM5170AP CAD módel

ADM5170AP tákn

ADM5170AP fótspor

ADM5170AP 3D líkan

ADM5170AP lögun

• Átta eins-endalokar ökumenn: ADM5170AP inniheldur átta óháðir ökumenn í einum pakka, sem gerir ráð fyrir mörgum rásum gagnaflutnings samtímis.Þessi aðgerð er gagnlegur fyrir flókin stafræn samskiptakerfi sem krefjast margra framleiðsla merkja

• Samræmi staðla: Þetta tæki er í samræmi við EIA RS-232E, RS-423A og CCITT V.10/X.26 staðla, sem tryggir að það geti virkað vel innan ýmissa stafrænna samskiptaramma og er samhæft við alþjóðlegar samskiptareglur.

• Forritanlegt SLEW hlutfall: Þú getur aðlagað framleiðsluhraðann frá 10 V/µs í 2,2 V/µs með því að tengja ytri viðnám milli SLEW Rate aðlögunar (SRA) pinna og jarðar.Þessi aðlögunarhæfni gerir kleift að fínstilla heiðarleika merkja í samræmi við einkenni tengi snúrunnar, draga úr endurspeglun merkja og gírkassa.

• Breitt framboðsspenna svið : ADM5170AP starfar með framboðsspennu á bilinu 9 V til 15 V fyrir VDD og frá –9 V til –15 V fyrir VSS.Þetta breiða svið rúmar ýmsar aflgjafar og eykur sveigjanleika tækisins í mismunandi kerfisstillingum.

• CMOS tækni með lágum krafti: Byggt með CMOS tækni með litla orku, ADM5170AP dregur úr orkunotkun niður í 40 MW þegar það er gert lítið úr.Þessi eiginleiki er mikilvægur fyrir orkusparnað í kerfum sem krefjast langra rekstrartíma og sjálfbærni.

• 3-ríki framleiðsla: Hægt er að slökkva á framleiðslupinna ADM5170AP með því að nota EN (Enable Input) pinna.Þessi virkni gerir kleift að deila sameiginlegum samskiptalínum og kemur í veg fyrir truflanir á merkjum, sem gerir það tilvalið fyrir kerfi þar sem margir ökumenn deila framleiðsluleiðum.

• TTL/CMOS samhæfð inntak: Línan ökumaður tekur við bæði TTL og CMOS inntaksstigum og býður upp á fjölhæfni í sambandi við ýmsar rökfræði fjölskyldur.Þessi aðgerð einfaldar hönnunarferlið með því að útrýma þörfinni fyrir viðbótarstigaskipta vélbúnað.

• Framleiðsla skammhlaupsvernd: Það felur í sér innbyggða vernd gegn framleiðslubuxum, sem eykur áreiðanleika og endingu tækisins með því að koma í veg fyrir skemmdir vegna slysni skammhlaups við notkun.

ADM5170AP blokkarmynd

The Blokk skýringarmynd af Adm5170ap Sýnir virkni sína sem Octal Line Driver og meðhöndlar átta inntak-framleiðsla merkisrásir merktar A í gegnum H. Hver merkisinntak (AI til HI) fer í gegnum sérstaka rofandi bílstjóra, sem breytir TTL/CMOS Inntaksmerki í viðeigandi línu framleiðsla ökumanna (AO til HO).Þessar framleiðsla geta starfað samkvæmt annað hvort RS-232 eða RS-423 stöðlum, allt eftir því hvaða háttur er valinn í gegnum MS+ og MS– pinnar.The Mode Select Blokkaðu neðst á skýringarmyndinni skiptir á milli RS-232 og RS-423 merkjamagns.

Að auki sýnir skýringarmyndin a Slew Rate Control PIN (SRA), sem gerir kleift að stilla umbreytingarhraða framleiðslumerkjanna.Þetta hjálpar til við að stjórna heiðarleika merkja og rafsegultruflunum (EMI), sérstaklega yfir lengri háspennulínum.The En PIN er virk stjórn sem virkjar eða slekkur á öllum ökumönnum samtímis.Á heildina litið er ADM5170AP fjölhæfur lína ökumaður sem notaður er í stafrænu samskiptakerfum, hannað til að styðja við marga staðla og tryggja áreiðanlega merkisskiptingu yfir raðgagnatengla.

ADM5170AP forskriftir

Tegund	Færibreytur
Framleiðandi	Analog Devices Inc.
Umbúðir	Tube
Staða hluta	Úrelt
Tegund	Ökumaður
Bókun	Rs232, Rs423
Fjöldi ökumanna/móttakara	8/0
Gagnahraði	116kbps
Spenna - framboð	9V ~ 15V
Rekstrarhiti	-40 ° C ~ 85 ° C.
Festingartegund	Yfirborðsfesting
Pakki / mál	28-LCC (J-Lead)
Pakki birgjabúnaðar	28-PLCC (11.51x11.51)
Grunnvörunúmer	ADM5170

ADM5170AP Output Mode forritun

ADM5170AP flísin er með tvo framleiðslustillingar sem láta hann virka með mismunandi spennustaðlum til að senda merki.Þessar stillingar eru:

1. Lágur framleiðsla háttur: Þessi háttur fylgir RS-423A staðlinum, sem er notaður til einfalda, punkta til punkta.Til að nota þennan hátt skaltu tengja stillingu á stillingu pinna, merkta MS+ og MS–, beint til jarðar (GND).Þessi uppsetning heldur spennustiginu lægra og stjórnaðri, sem er gott til að forðast truflanir þegar línur eru þéttar saman.

2. Há framleiðsla háttur: Þessi háttur passar við RS-232 staðalinn og hentar fyrir atburðarás þar sem snúrur eru löng eða merkið þarf að ferðast langt, þar sem það gerir kleift að sterkari og hærri spennumerki.Til að virkja þennan hátt skaltu tengja MS+ við jákvæða aflgjafa (VDD) og MS– við neikvæða aflgjafa (VSS).Þetta gerir framleiðsluna sterkari og tryggir að merkið haldist skýrt yfir lengri vegalengdir.

Inntak				Framleiðsla
MS+	Ms–	En	Gögn
Gnd	Gnd	0	0	5 V til 6 V (RS-423)
Gnd	Gnd	0	1	–5 V til –6 V (RS-423)
VDD	VSs	0	0	(VDD-3 V) (RS-232) ¹
VDD	VSs	0	1	(VSS + 3 V) (RS-232) ¹
X	X	1	X	High Z

ADM5170AP forrit

Háhraða samskiptakerfi

ADM5170AP hentar vel fyrir háhraða samskiptakerfi vegna getu þess til að takast á við gagnatíðni allt að 116 kb/s.Þetta gerir það fullkomið fyrir forrit sem krefjast skjótra og áreiðanlegrar gagnaflutnings yfir netum.

Tölva I/O tengi og jaðartæki

Þessi línubílstjóri er mikið notaður til að tengjast tölvuinntak/úttakshöfnum og jaðartæki.Samhæfni þess við TTL/CMOS stig og RS-232E/RS-423A staðla tryggir að það getur óaðfinnanlega samþætt með fjölmörgum tölvuvélbúnaði, sem eykur tengingu og gagnaflæði milli tækja.

Háhraða mótald

Í ljósi þess að meðhöndlun gagnahraða og stillanlegt SLEW hlutfall er ADM5170AP frábært val fyrir háhraða mótald forrit.Það hjálpar til við að móta og draga úr gögnum á áhrifaríkan hátt og tryggja skýr og stöðug internettenging.

Prentarar

Í prentara hjálpar ADM5170AP við áreiðanlegar sendingar gagna milli tölvunnar og prentarans.Geta þess til að senda gögn á áhrifaríkan hátt yfir lengri vegalengdir án taps tryggir hágæða, hröð prentun.

Þýðing rökfræði

Tækið gegnir einnig hlutverki í þýðingu á rökfræði, umbreytir TTL eða CMOS inntaksstigum í RS-232E eða RS-423A framleiðslustig.Þessi aðgerð er góð í kerfum þar sem tæki starfa á mismunandi rökstigum, tryggja eindrægni og árangursrík samskipti milli fjölbreyttra rafrænna íhluta.

ADM5170AP Svipaðir hlutar

• ADM560JRSZ

• ADM5170JP-REL

• ADM560JRS

ADM5170AP Kostir

Tvöfaldur samskiptareglur með Mode Select

ADM5170AP gerir kleift að velja á milli RS-232E og RS-423A framleiðsla staðla með því að nota Mode Select Inputs (MS+ og MS–).Þessi tvöfalda eindrægni býður upp á sveigjanleika í hönnun forrits og rúmar ýmsar samskiptaþörf án þess að þörf sé á viðbótarhlutum.

Átta óháðir ökumenn

Að samþætta átta stakar línur ökumenn í einn pakka, ADM5170AP lágmarkar þörfina fyrir marga flís, sparar rými og dregur úr flækjum í kerfishönnun.Þessi samþætting er gagnleg í umhverfi með takmarkaðar PCB fasteignir.

Breitt framboðsspenna svið

Geta tækisins til að starfa yfir breitt framboðsspennusvið (9 til 15 V fyrir VDD, og ​​–9 V til –15 V fyrir VSS) gerir það aðlaganlegt að ýmsum valdsumhverfi og auka notagildi þess í fjölbreyttum rekstrarstillingum.

Lítil orkunotkun

ADM5170AP neytir minni kraft með litlum krafti CMOS tækni, sérstaklega þegar þeir eru fatlaðir (aðeins 40 MW).Þessi orkunýtni gerir það hentugt fyrir forrit þar sem þörf er á orkuvernd, svo sem rafhlöðutækjum.

TTL/CMOS samhæfð inntak

Samhæfni þess við venjulegt TTL og CMOS rökstig tryggir ADM5170AP getur óaðfinnanlega tengt við breitt svið stafrænna kerfa og útrýmt þörfinni fyrir stigbreytingu vélbúnaðar og einföldun kerfishönnunar.

Framleiðsla skammhlaupsvernd

Með innbyggðu vernd gegn framleiðslu stuttbuxum veitir ADM5170AP aukna endingu og áreiðanleika, verndar tækið og kerfið gegn tjóni sem stafar af slysni skammhlaupum meðan á notkun stendur.

ADM5170AP umbúðir víddir

Pakkningarvíddir

Færibreytur	Vídd (mm)
Líkamsbreidd (mín - max)	12.32 - 12.57
Líkamslengd (mín. - Max)	11.43 - 11.58
Líkamshæð (mín. - Max)	9.91 - 10.92
Blý span (mín - max)	4.19 - 4.57
Blýhæð (dæmigerð)	1.27
Blýþykkt (mín - max)	0,33 - 0,53
Blýbreidd (mín - max)	0,64 - 1,14
Standoff hæð (mín.)	0,51
Lead Shower Breidd (mín. - Max)	1.07 - 1.42
Horn radíus (R) (mín. - Max)	0,64 - 1,14

Pakkaskipti

ADM5170AP framleiðandi

Adm5170ap er framleitt af Analog Devices Inc. (ADI), alþjóðlegur viðurkenndur leiðandi í hönnun og framleiðslu á afkastamiklum hliðstæðum, blanduðum merkjum og stafrænum merkjum (DSP) samþættum hringrásum.ADI var stofnað árið 1965 og með höfuðstöðvar í Wilmington, Massachusetts, er þekktur fyrir að skila framúrskarandi hálfleiðara lausnum sem þjóna forritum í atvinnugreinum eins og samskiptum, sjálfvirkni iðnaðar, bifreiðakerfum og rafeindatækni neytenda.Orðspor Adi fyrir áreiðanleika og nýsköpun endurspeglast í íhlutum eins og ADM5170AP, sem sýnir áherslu fyrirtækisins á heiðarleika merkja, litla orkunotkun og sveigjanleika í kerfinu.Analog tæki tryggir að sérhver vara, þar með talin ADM5170AP, uppfyllir strangar gæði og afköst staðla fyrir nútíma rafræn kerfi.

Niðurstaða

ADM5170AP býður upp á vel ávalar lausn fyrir stafræn samskiptaforrit sem krefjast öflugrar umbreytingar merkja og sveigjanleika í samskiptareglum.Með stuðningi við RS-232E og RS-423A staðla, átta óháðar ökumannsrásir og aðgerðir eins og forritanlegt SLEW og framleiðsla virkja stjórn, einfaldar það samþættingu hönnunar á fjölmörgum kerfum.Samhæfni þess við TTL/CMOS aðföng, litla orkuaðgerð og innbyggða skammhlaupsvörn auka enn frekar gagnsemi sína í orkuviðkvæmu og geimbundnu umhverfi.ADM5170AP er stutt af orðspori Analog Devices fyrir gæði og nýsköpun, og er traustur kostur fyrir þá sem leita eftir áreiðanlegum árangri í raðsamskiptaforritum.
