ADM560JRS tengiflísarleiðbeiningar, eiginleikar og forrit

Að vinna með raðsamskipti þýðir oft að tengja rökrásir við tæki sem nota RS232 merki.ADM560JRS hjálpar þér að sjá um þá tengingu með fjórum sendum og fimm móttökum sem eru innbyggðir í eina þétta flís.Þú getur notað það til að þýða rökstigsmerki í RS232 spennustig og taka á móti gögnum frá raðlínum á sama tíma.Tækið gengur frá einni lágspennu og notar hleðsludælu til að búa til nauðsynlega tengispennu.Með stuðningi við nokkrar samskiptaleiðir passar það vel í stjórnkerfi, tölvuviðmót og innbyggð tæki sem skiptast á raðgögnum.

Vörulisti

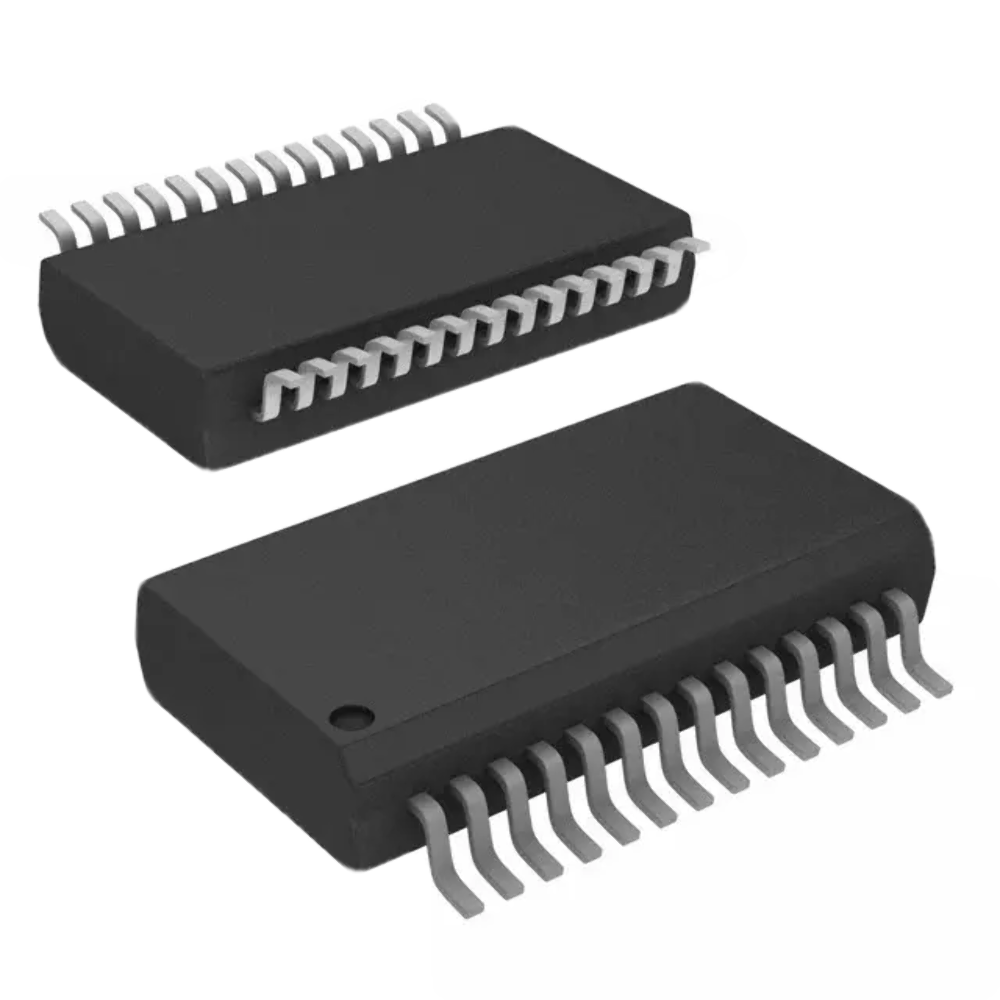

ADM560JRS Yfirlit

ADM560JRS er lágt afl RS 232 senditæki hannaður fyrir kerfi sem skiptast á raðgögnum á milli rökrása og staðlaðra RS 232 samskiptalína.Tækið samþættir fjóra senda og fimm móttakara, sem gerir margar merkjaleiðir kleift í einum samsettum pakka.Það starfar frá einni 3 V til 3,6 V veitu og framleiðir nauðsynlega jákvæða og neikvæða tengispennu með því að nota innri hleðsludælu með ytri þéttum.Gagnaflutningshraði nær 116 kbps, sem styður dæmigerð raðsamskiptaverkefni.Tækinu er pakkað í 28 pinna SSOP sniði sem hentar fyrir yfirborðsfestar rafrásir.Ertu að leita að ADM560JRS?Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

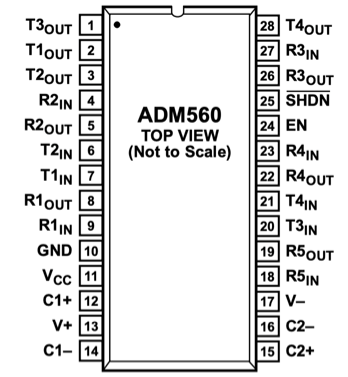

ADM560JRS Pinout Upplýsingar

ADM560JRS Pin Lýsing

Pin númer	Nafn pinna	Lýsing
1	T3ÚT	RS-232 sendandi úttaksrás 3 sem rekur ytri raðlínuna með því að nota RS-232 spennustig.
2	T1ÚT	Úttaksrás 1 fyrir RS-232 sendi gefur umbreytt rökmerki fyrir raðsamskiptalínur.
3	T2ÚT	RS-232 sendandi úttaksrás 2 sem gefur út RS-232 samhæfð spennumerki.
4	R2IN	RS-232 móttakari inntaksrás 2 sem tekur við RS-232 merki frá utanaðkomandi tækjum.
5	R2ÚT	CMOS/TTL rökfræðiúttak sem samsvarar móttakararás 2 eftir RS-232 stigumbreytingu.
6	T2IN	Rökstig inntak fyrir sendirás 2 sem er breytt innbyrðis í RS-232 úttaksstig.
7	T1IN	Rökstigsinntak fyrir sendirás 1 notað til að keyra RS-232 úttaksþrepið.
8	R1ÚT	Rökstigsúttak frá móttakararás 1 sem táknar breytt RS-232 inntaksmerki.
9	R1IN	RS-232 móttakara inntaksrás 1 tengd við ytri raðviðmótslínu.
10	GND	Jarðviðmiðun fyrir tækið og innri rafrásir.
11	VCC	Inntak aðalaflgjafa, virkar venjulega frá um það bil 3,0 V til 3,6 V.
12	C1+	Jákvæð tengi á fyrsta hleðsludæluþéttinum sem notaður er í spennu tvöfaldarstiginu.
13	V+	Jákvæð myndaspenna frá innri hleðsludælunni sem notuð er af RS-232 ökumönnum.
14	C1−	Neikvæð tengi á fyrsta hleðsludæluþéttanum sem notaður er í spennu tvöfaldara hringrásinni.
15	C2+	Jákvæð tengi á seinni hleðsludæluþéttinum sem notaður er fyrir spennubreytistigið.
16	C2−	Neikvæð tengi á seinni hleðsludæluþéttinum sem notaður er til að mynda neikvæðu RS-232 spennuna.
17	V−	Neikvæð spennuúttak frá innri hleðsludælu sem notuð er fyrir RS-232 merki.
18	R5IN	Inntaksrás 5 fyrir RS-232 móttakara fyrir komandi raðgagnamerki.
19	R5ÚT	CMOS/TTL rökfræðiútgangur sem samsvarar móttakararás 5 eftir merkjabreytingu.
20	T3IN	Rökstigsinntak fyrir sendirás 3 notað til að framleiða RS-232 úttaksmerki.
21	T4IN	Rökstigsinntak fyrir sendirás 4 sem nærir innra RS-232 ökumannsstigið.
22	R4ÚT	Rökstig úttak frá móttakararás 4 sem táknar umbreytt RS-232 inntaksmerki.
23	R4IN	Inntaksrás 4 fyrir RS-232 móttakara tengd við ytri samskiptalínu.
24	EN	Virkjaðu stjórnunarinntak sem notað er til að virkja eða slökkva á innri rafrásum tækisins.
25	SHDN	Stýriinntak fyrir lokun sem setur tækið í stöðvunarstillingu með litlum afli.
26	R3ÚT	Rökstig úttak frá móttakararás 3 sem samsvarar mótteknu RS-232 merkinu.
27	R3IN	RS-232 móttakari inntaksrás 3 til að taka á móti raðviðmótsmerkjum.
28	T4ÚT	RS-232 sendandi úttaksrás 4 sem gefur umbreytt raðúttaksmerki.

ADM560JRS CAD gerð

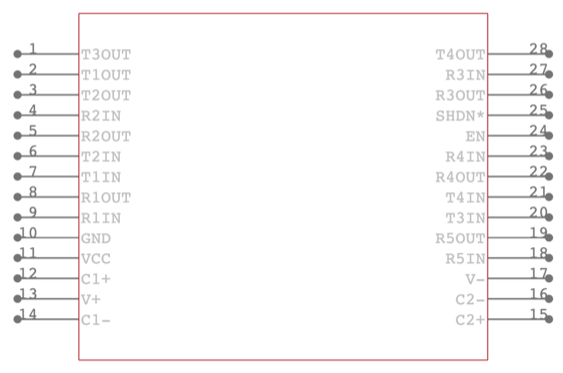

ADM560JRS tákn

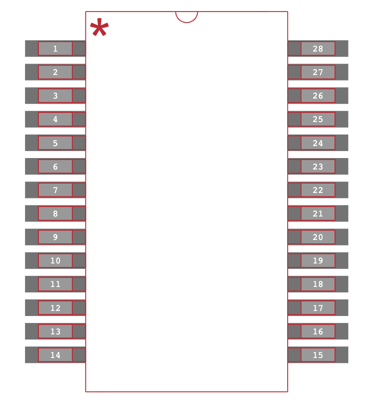

ADM560JRS fótspor

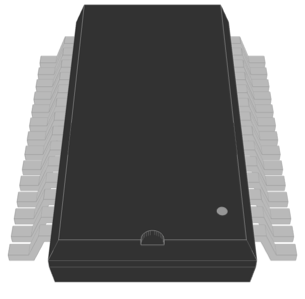

ADM560JRS 3D líkan

Eiginleikar ADM560JRS

Innbyggt RS232 senditæki

ADM560JRS sameinar fjóra senda og fimm móttakara í einu fyrirferðarmiklu tæki.Þetta fyrirkomulag styður full tvíhliða raðsamskipti en dregur úr fjölda aðskildra tengihluta sem þarf á hringrásarborði.

Einföld lágspennuframleiðsla

Tækið vinnur frá einni rafhlöðu á milli 3 V og 3,6 V. Þetta gerir því kleift að tengjast beint við nútíma lágspennukerfi án þess að þurfa frekari rafmagnsbrautir.

Spennumyndun innri hleðsludælu

Innri hleðsludæla býr til jákvæðu og neikvæðu spennu sem þarf fyrir RS 232 merkjasendingar.Ytri þéttar tengdir sérstökum pinnum aðstoða hringrásina við að búa til stöðugt tengispennustig.

Margar móttakararásir

Fimm sjálfstæðar móttakararásir taka við RS 232 inntaksmerki og umbreyta þeim í rökstigsúttak.Þetta gerir kleift að fylgjast með og vinna úr nokkrum samskiptalínum innan einni samþættri hringrás.

Fjórir sérstakir sendiúttakar

Fjórar sendileiðir umbreyta inntaksmerkjum rökfræðistigs í RS 232 úttaksstig.Þessar úttak keyra ytri samskiptalínur sem tengjast raðtengi eða öðrum tengibúnaði.

Hávaðaþol móttakara

Hver móttakararás inniheldur hysteresis á inntaksstigi.Þessi hönnun hjálpar til við að viðhalda stöðugri rökfræðiútgangi þegar komandi merki inniheldur rafhljóð eða hægar umbreytingar.

Gagnaflutningsstuðningur allt að 116 kbps

Tækið styður gagnahraða allt að 116 kílóbita á sekúndu.Þetta svið nær yfir algengan raðsamskiptahraða sem notaður er í stjórnbúnaði og tölvuviðmótum.

Fyrirferðarlítill yfirborðsfestingarpakki

Tækið er í 28 leiða SSOP pakka.Lítið fótspor þess styður þétt hringrásarskipulag en viðhalda skýru pinnabili fyrir áreiðanlega samsetningu.

ADM560JRS tækniforskriftir

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	Analog Devices, Inc.
Spenna - Framboð	3V ~ 3,6V
Tegund	Senditæki
Tækjapakki fyrir birgja	28-SSOP
Röð	-
Hysteresis móttakara	300 mV
Bókun	RS232
Pakki / hulstur	28-SSOP (0,209', 5,30 mm breidd)
Pakki	Slöngur
Rekstrarhitastig	0°C ~ 70°C
Fjöldi ökumanna/móttakara	4/5
Gerð uppsetningar	Yfirborðsfesting
Duplex	Fullt
Gagnahlutfall	116Kbps
Grunnvörunúmer	ADM560
Rakaviðkvæmni (MSL)	1 (Ótakmarkað)
ECCN	EAR99
HTSUS	8542.39.0001

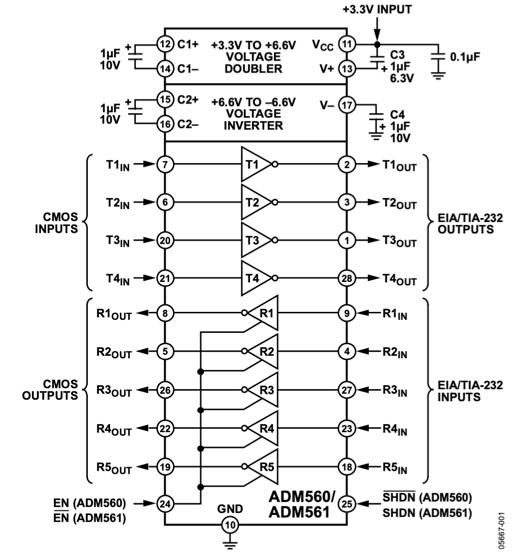

Virka blokkarmynd af ADM560JRS

Innri uppbygging skipuleggur ADM560JRS í orkuframleiðslu, sendi og móttakara hluta sem umbreyta rökmerkjum í RS-232 stig og til baka.Hleðsludæluþrep efst framleiðir jákvæða og neikvæða birgðateina úr einu +3,3 V inntaki með því að nota ytri þétta sem eru tengdir við C1 og C2 pinna og mynda V+ og V− spennu sem notast er við af tengidrifunum.Fjórar sendileiðir taka við CMOS inntak merktum T1IN til T4IN og keyra RS-232 úttak T1OUT til T4OUT.Fimm móttakaraleiðir taka við RS-232 inntak merktum R1IN til R5IN og þýða þær yfir í CMOS úttak R1OUT til R5OUT.Stýri- og viðmiðunarpinnar, þar á meðal EN eða SHDN, VCC og GND, birtast á neðri hluta útlitsins, sem gefur til kynna að búnaðurinn virki stjórnunar- og rafmagnstengingar en flokkar merkjaflæðið á milli CMOS rökfræði og EIA/TIA-232 samskiptalína.

Umsóknir um ADM560JRS

Einkatölvu raðtengi

ADM560JRS getur tengt rökrásir í tölvum eða innbyggðum stjórnendum við RS 232 raðtengi.Sendar og móttakarar þess stjórna umbreytingu merkjastigs svo stafræn rökfræði geti átt samskipti við ytri tæki sem nota staðlaðar raðsamskiptalínur.

Iðnaðareftirlitsbúnaður

Stýrieiningar í iðnaðarumhverfi skiptast oft á gögnum við skynjara, stýringar eða greiningartæki í gegnum raðtengla.Tækið gerir þessum kerfum kleift að tengja við RS 232 samskiptatengi á meðan innri rökfræði er í gangi á lágspennustigi.

Samskiptaútstöðvar og mótald

Margar samskiptastöðvar og mótaldsbundin kerfi treysta á RS 232 merki milli vinnslurása og ytri samskiptabúnaðar.Tækið sér um þýðingu merkja á milli rökrása og raðviðmótsins sem þessi kerfi nota.

Læknisvöktunar- og greiningartæki

Læknatæki skiptast stundum á stillingargögnum eða mæliniðurstöðum í gegnum raðtengingar.ADM560JRS veitir stöðuga merkjabreytingu sem gerir lækningabúnaði sem byggir á örstýringum kleift að hafa samskipti við utanaðkomandi tölvur eða gagnaupptökutæki.

Færanlegur gagnaskrárbúnaður

Færanleg eftirlitskerfi og lófatæki geta notað raðtengla til að flytja geymdar mælingar yfir á önnur tæki.Tækið gerir þessum rafhlöðuknúnu kerfum kleift að viðhalda áreiðanlegum RS 232 samskiptum á meðan þeir starfa frá lágspennu.

Innbyggð kerfi með eldri raðtengla

Innbyggð stjórnkerfi sem notuð eru við sjálfvirkni eða prófun hafa oft samskipti við eldri búnað sem hefur samskipti í gegnum RS 232. ADM560JRS gerir nútíma stafrænum hringrásum kleift að viðhalda eindrægni við þessi staðfestu raðsamskiptaviðmót.

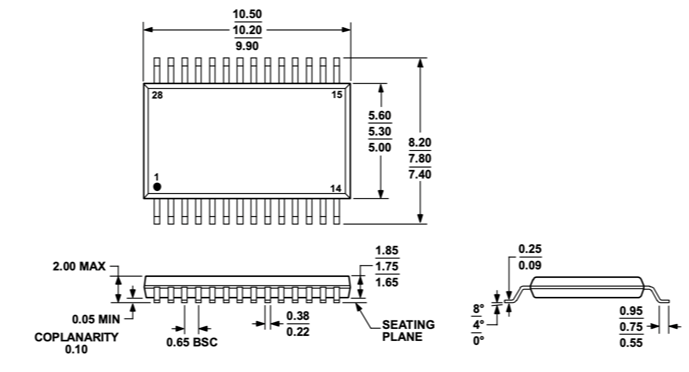

Yfirlitsmál ADM560JRS

Líkamlegt pakkaskipulag sýnir 28 blý skreppa litla útlínur pakkann sem notaður er fyrir ADM560JRS með stærðum gefin upp í millimetrum.Efsta mynd sýnir rétthyrndan líkamann með leiðum raðað meðfram báðum langhliðum og pinnanúmeri sem byrjar á horninu merkt með punkti.Lengd líkamans er á bilinu 9,90 mm til 10,50 mm og breidd líkamans er á bilinu 5,00 mm til 5,60 mm, en heildarspennan að meðtöldum leiðum nær um það bil 7,40 mm til 8,20 mm.Blýhalli er tilgreindur sem 0,65 mm á milli aðliggjandi pinna, sem styður þétta yfirborðsfestingu.Hliðar- og endasnið sýna sætisflöt, beygjuhorn blýs og samplanunarþol, með hámarkshæð umbúða nálægt 2,00 mm.Viðbótarmælingar skilgreina blýbreidd, blýþykkt og framlengingu enda til að tryggja samhæfni við staðlað SSOP landmynstur sem skilgreint er af JEDEC MO-150-AH.

Kostir og gallar ADM560JRS

Kostir

• Býður upp á marga rekla og móttakara í einu samþættu tæki, sem dregur úr fjölda íhluta

• Lág framboðsspenna virkni sem hentar fyrir nútíma orkulítil kerfi

• Innbyggð hleðsludæla útilokar þörfina fyrir utanaðkomandi ±RS-232 framboðsspennu

• Hysteresis móttakara eykur áreiðanleika í rafhljóða umhverfi

• Fyrirferðarlítill yfirborðsfestingarpakki hjálpar til við að lágmarka notkun borðpláss

• Styður staðlað RS-232 samskipti sem gerir það víða samhæft við raðbúnað

• Lítil orkunotkun sem hentar fyrir rafhlöðuknúinn búnað

Ókostir

• Hámarksgagnahraði takmarkaður við 116 kbps, sem er hægari miðað við nútíma háhraðaviðmót

• Notkunarhitasvið er takmarkað við verslunarstig (0°C til 70°C)

• Krefst ytri þétta fyrir notkun hleðsludælunnar

• Hannað sérstaklega fyrir RS-232, sem er talinn eldri samskiptastaðall

• Vara er úrelt og ekki lengur í virkri framleiðslu

ADM560JRS valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu tilfelli/athugasemdir
ADM560JRSZ	Analog Devices Inc.	Pakkað í 196-LFBGA formstuðli sem er hannaður fyrir fyrirferðarlítil rafeindasamstæður með miklum þéttleika.Það styður yfirborðsfestingu og áreiðanlega notkun á breitt iðnaðarhitasvið frá -40°C til 85°C, sem hjálpar til við að viðhalda stöðugri afköstum í krefjandi hringrásum.	Notað í háþróuðum rafeindakerfum sem krefjast þéttra umbúða og áreiðanlegrar frammistöðu.Hentar fyrir iðnaðar- og innbyggða hönnun þar sem stöðugur gangur og skilvirk notkun borðpláss eru mikilvæg.
ADM560JRS-REEL	Analog Devices Inc.	Fæst í 16-PDIP pakka sem er hannaður fyrir uppsetningu í gegnum holu.Pakkningastíllinn gerir einfalda uppsetningu og auðvelda meðhöndlun við samsetningu eða prófun.Það starfar innan venjulegs viðskiptahitasviðs frá 0°C til 70°C.	Almennt notað í þróunarspjöldum, frumgerðum eða búnaði sem notar íhluti í gegnum holu.DIP sniðið gerir einnig bilanaleit, skipti og handvirka samsetningu einfaldari.
ADM560JR	Analog Devices Inc.	Inni í þéttum 64-VQFN pakka með óvarnum hitapúða.Hannað fyrir yfirborðsfestingu, það styður áreiðanlega notkun frá -40°C til 85°C á meðan það bætir hitaleiðni og raftengingu.	Hentar vel fyrir nútíma innbyggð kerfi og rafeindatækni í iðnaði þar sem þörf er á lítilli stærð og skilvirkri hitastjórnun.Oft notað í háþéttni hringrásarhönnun.

Um Analog Devices, Inc.

Analog Devices, Inc. er hálfleiðarafyrirtæki sem þróar samþættar rafrásir sem notaðar eru til merkjavinnslu, gagnabreytinga og tengisamskipta.Fyrirtækið var stofnað árið 1965 og með höfuðstöðvar í Bandaríkjunum og einbeitir sér að hliðstæðum, blönduðum merkjum og stafrænum merkjavinnslutækni.Vörur þess eru mikið notaðar í iðnaðarkerfum, samskiptabúnaði, heilbrigðistækjum, rafeindatækni í bifreiðum og neytendatækjum.Eign fyrirtækisins inniheldur magnara, gagnabreyta, tengirásir, orkustjórnunartæki og merkjavinnsluíhluti sem eru hannaðir fyrir rafeindakerfi sem krefjast nákvæmrar og áreiðanlegrar meðhöndlunar merkja.

Niðurstaða

ADM560JRS er hannað til að sjá um raðsamskipti milli rökrása og RS232 tækja.Þú færð fjóra senda og fimm viðtakara í einum pakka, sem gerir kleift að stjórna nokkrum merkjalínum á sama tíma.Innri hleðsludæla hennar býr til nauðsynlegar tengispennur úr einni lágspennu.Fyrirferðarlítill SSOP pakkinn hjálpar til við að halda hringrásaruppsetningum litlum og skipulögðum.Þú getur notað tækið í stjórnkerfi, tölvuviðmót og samskiptabúnað sem treystir á RS232 gagnaskipti.Með samþættri uppbyggingu þess dregur það úr þörfinni fyrir auka tengihluti.
