Leiðbeiningar um hröðunarmæli: Hvernig það virkar, gerðir, forskriftir og notkun

Hraðamælir er lítill skynjari sem hjálpar þér að mæla hreyfingu, titring, halla og áhrif þyngdaraflsins.Í þessari grein muntu læra hvað hröðunarmælir er, hvernig hann skynjar hröðun með því að nota innri skynjunarþætti og helstu forskriftir sem skilgreina frammistöðu hans.Þú munt einnig kanna mismunandi gerðir hröðunarmæla sem byggjast á skynjunartækni, mæliásum og úttaksmerkjum.Einnig er farið yfir algeng forrit og skýran samanburð við aðra hreyfiskynjara.

Vörulisti

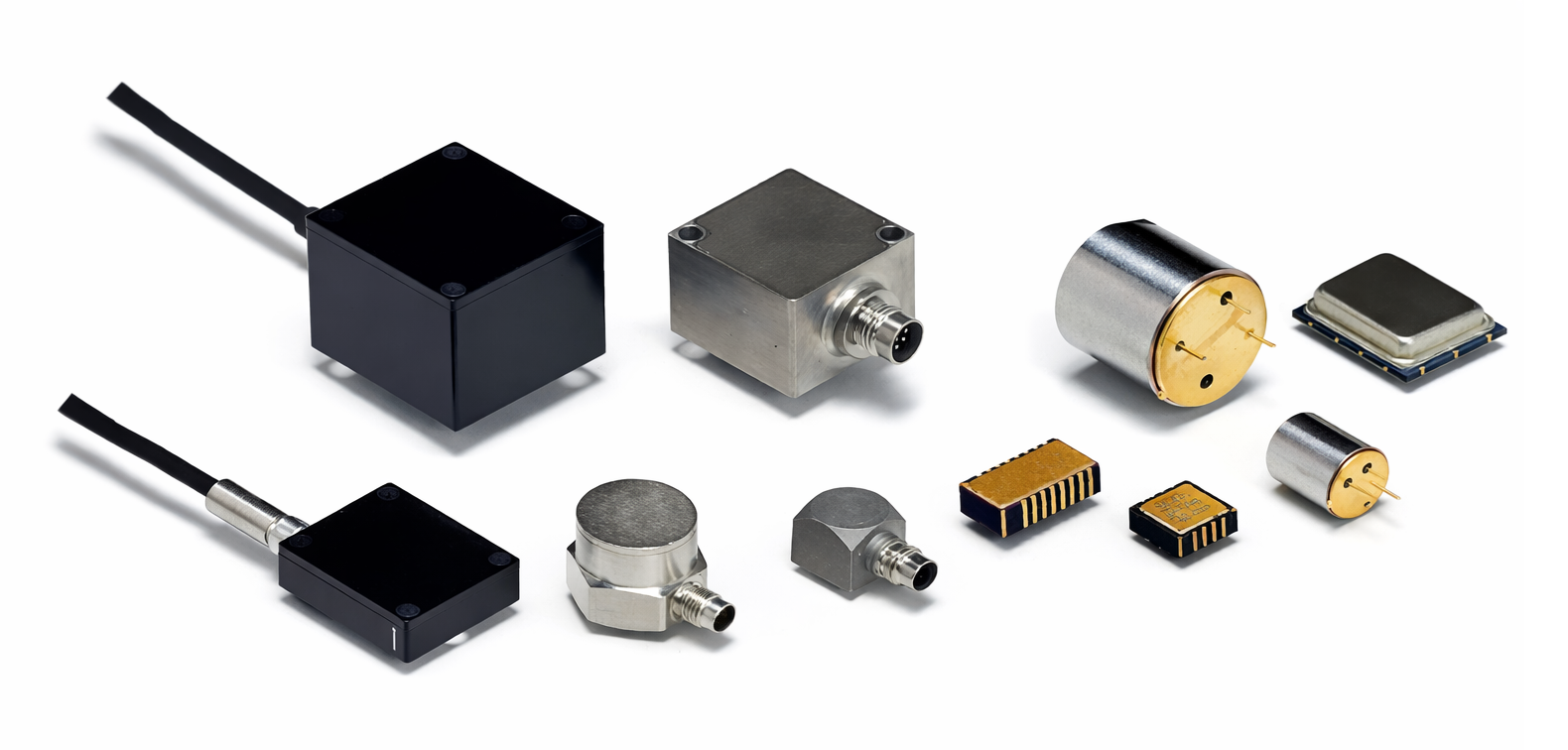

Mynd 1. Hröðunarmælar

Hvað er hröðunarmælir?

Hröðunarmælir er fyrirferðarlítill rafnemi sem er hannaður til að greina breytingar á hreyfingu og stefnu með því að skynja hröðunarkrafta.Það bregst við bæði stöðugum og breytilegum krafti sem verkar á hlut, þar á meðal hreyfingu og þyngdaráhrifum.Hröðunarmælar eru smíðaðir í mismunandi líkamlegu formi, allt frá litlum flístækjum til harðgerðra iðnaðarhúsa.Framleiðsla þeirra veitir mælanleg gögn sem hægt er að túlka með rafrásum eða stafrænum kerfum.

Vinnureglur hröðunarmælis

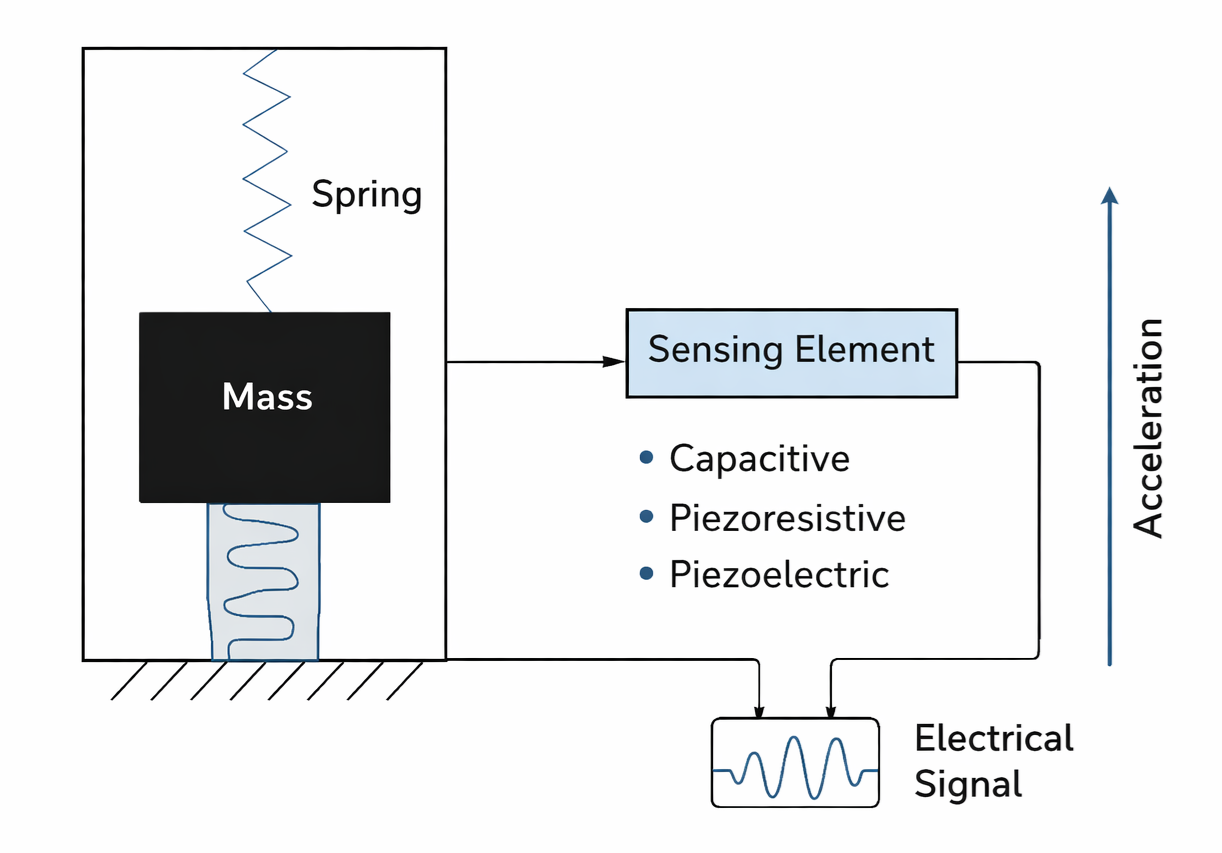

Mynd 2. Vinnureglur hröðunarmælis

Hröðunarmælir virkar með því að skynja hreyfingu sönnunarmassa þegar tækið verður fyrir hröðun.Við kyrrstæðar aðstæður helst sönnunarmassi í jafnvægisstöðu sinni.Þegar hröðun er beitt veldur tregða sönnunarmassans að hann hreyfist miðað við skynjararamma.Mynd 2 sýnir þessa rekstrarreglu.Þegar hröðun virkar á skynjarann ​​sveigir fjöðrandi massinn á móti endurreisnarkrafti gormsins.Magn tilfærslu er í beinu samhengi við stærð og stefnu beittrar hröðunar.

Þessi vélræna tilfærsla greinist af skynjunarhlutanum, sem breytir hreyfingu sönnunarmassans í mælanlega rafbreytingu.Það fer eftir skynjunaraðferðinni, þessi breyting gæti birst sem breytileiki í rýmd, viðnám eða hleðslu sem myndast.Skynjarrásirnar vinna úr þessari breytingu og framleiða rafmerki sem er í réttu hlutfalli við beitt hröðun.

Tæknilýsing á hröðunarmælum

Forskrift	Lýsing
Mæling Svið	Algeng svið eru ±2 g, ±4 g, ±8 g, ±16 g og allt að ±200 g
Næmi	Dæmigert næmi er 1 mV á g til 1000 mV á g
Upplausn	Upplausn á bilinu 8 bita til 24 bita eftir ADC gerð
Tegund úttaks	Fáanlegt sem hliðræn spenna eða stafræn I2C og SPI
Ás Mæling	Einn ás, tvíás, eða þriggja ása skynjun
Bandbreidd	Tíðni bandbreidd er á bilinu 10 Hz til 5000 Hz
Tíðni Svar	Flatt svar innan tiltekins bandbreiddarsviðs
Hávaðaþéttleiki	Dæmigert hávaði þéttleiki er 20 µg á √Hz til 300 µg á √Hz
Núll g Offset	Offset villa er venjulega ±20 mg til ±100 mg
Línulegleiki	Línulegleiki villa er minni en ±0,5 prósent af fullum mælikvarða
Krossás Næmi	Þverás næmi er undir 2 prósentum
Í rekstri Spenna	Framboð spenna er á bilinu 1,8 V til 5,5 V
Núverandi Neysla	Lítið afl módel eyða 1 µA til 500 µA
Í rekstri Hitastig	Standard bilið er -40 °C til +85 °C
Áfall Lifun	Áfall þolmörkin eru á bilinu 2000 g til 10000 g
Úttaksgögn Gefa	Gagnahraði á bilinu 1 Hz til 10 kHz
Viðmót Bókun	Stafrænar tegundir styðja I2C, SPI eða UART
Tegund pakka	Algengt pakkar innihalda LGA, QFN og DIP
Stærð	Dæmigert Stærð skynjara er 2 mm × 2 mm til 5 mm × 5 mm
Kvörðun	Verksmiðja kvarðaður fyrir næmni og offset
Gerð uppsetningar	Yfirborðsfesting eða í gegnum holufestingu
Nákvæmni	Á heildina litið nákvæmni er venjulega ±1 prósent til ±5 prósent
Drift	Hitastig rek er minna en 0,01 g á hverja °C
Svartími	Viðbragðstími er undir 1 ms
EMI Viðnám	Hannað til að standast rafsegulsuð í iðnaði

Tegundir hröðunarmæla byggðar á skynjunartækni

Rafmagns hröðunarmælar

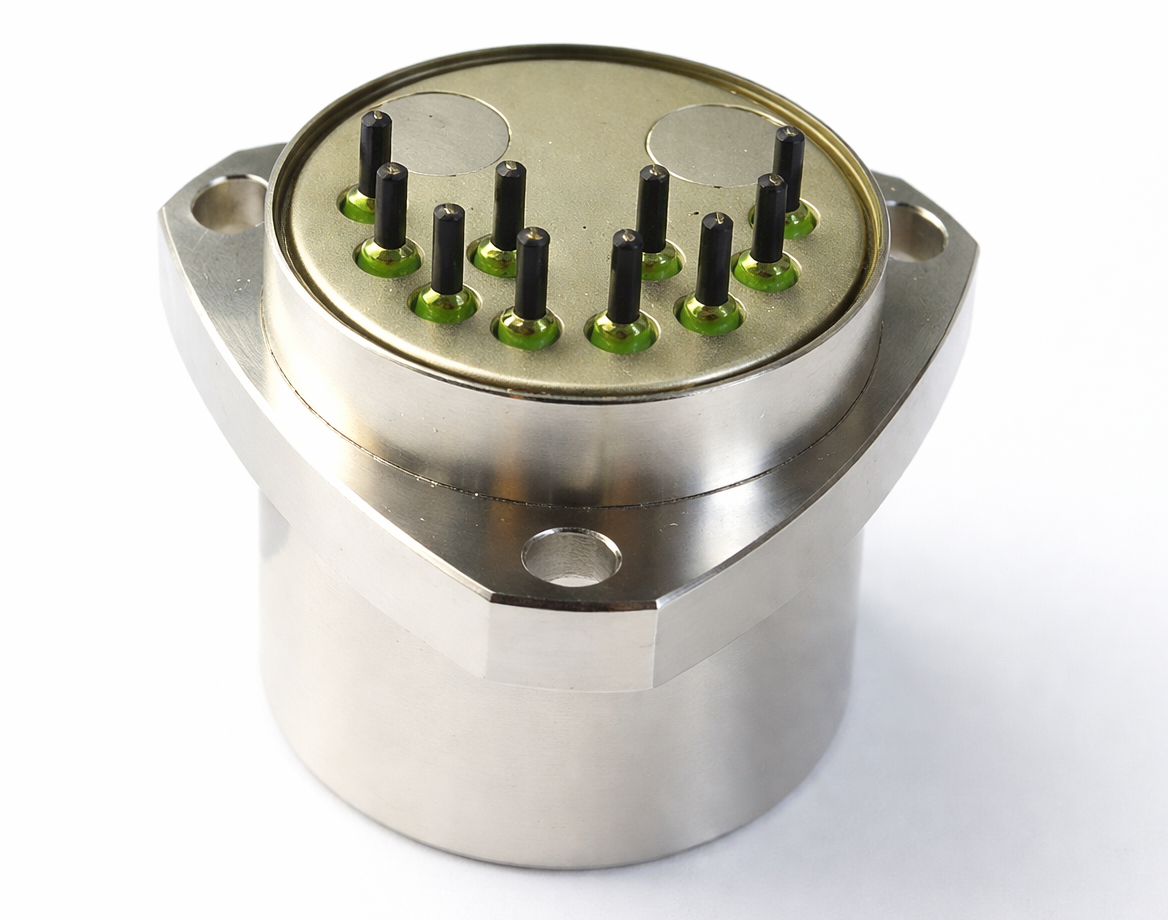

Mynd 3. Rafrýmd hröðunarmælir

Rafrýmd hröðunarmælar treysta á breytingar á rafrýmd sem orsakast af hreyfingu á örþrýstimassa innan skynjarabyggingarinnar.Hönnun þeirra gerir nákvæma greiningu á litlum hröðunarbreytingum með framúrskarandi endurtekningarhæfni.Þessir hröðunarmælar henta vel fyrir lágtíðni og stöðumælingar eins og halla og stefnu.Fyrirferðarlítil stærð þeirra og lítil orkunotkun gera þau tilvalin fyrir innbyggð og flytjanleg rafeindakerfi.

Piezoelectric hröðunarmælar

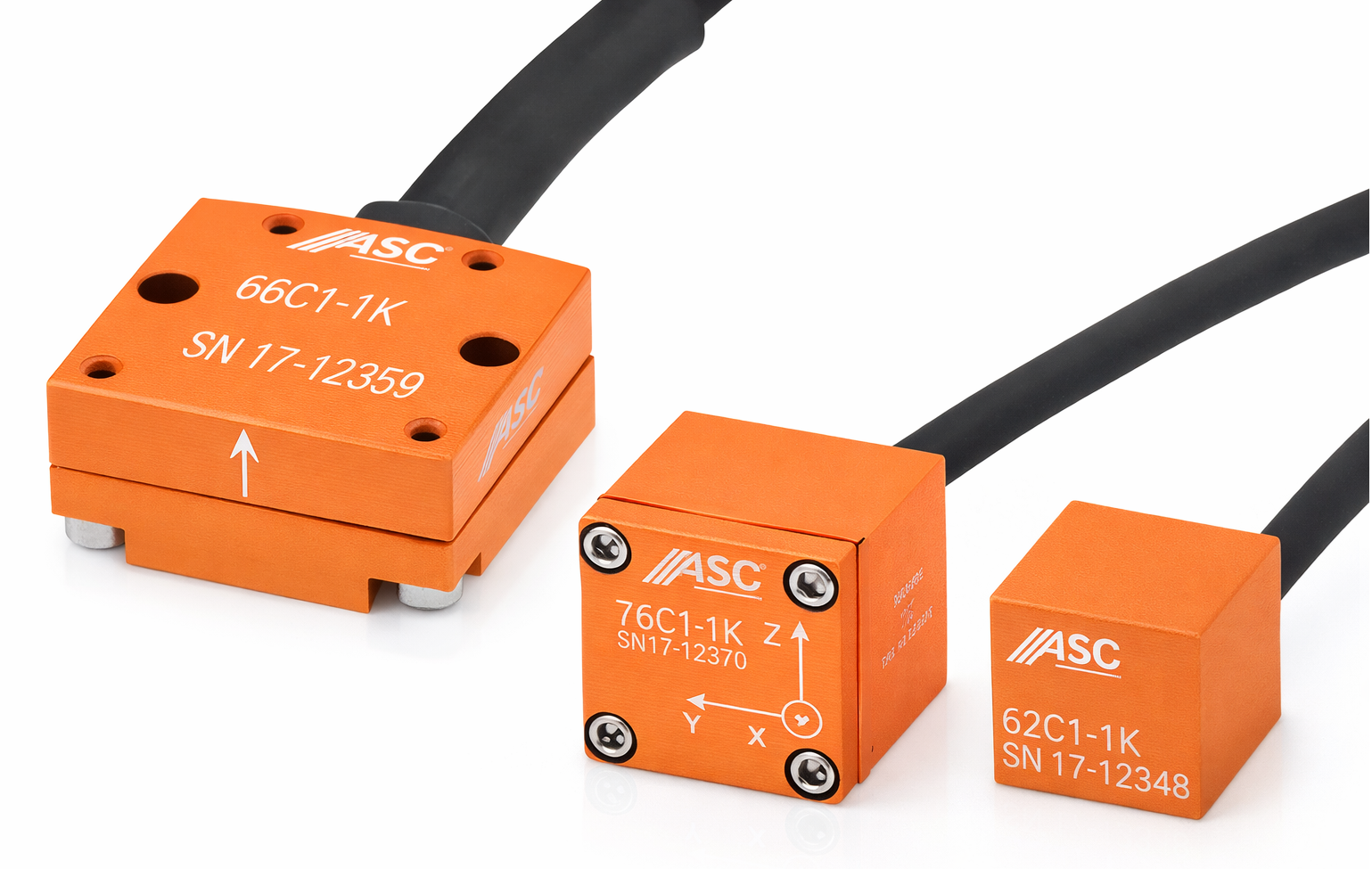

Mynd 4. Piezoelectric hröðunarmælir

Piezoelectric hröðunarmælar framleiða rafmerki þegar þeir verða fyrir vélrænni álagi af völdum hröðunar.Þau eru sérstaklega áhrifarík til að fanga hraðar hreyfingar og hátíðni titring með lágmarks röskun.Vegna rekstrarreglunnar bregðast þeir ekki við stöðugri eða mjög hægum hröðun.Þessir skynjarar eru mikið notaðir í umhverfi þar sem titringsgreining og kraftmikil viðbrögð eru mikilvæg.

Piezoresistive hröðunarmælar

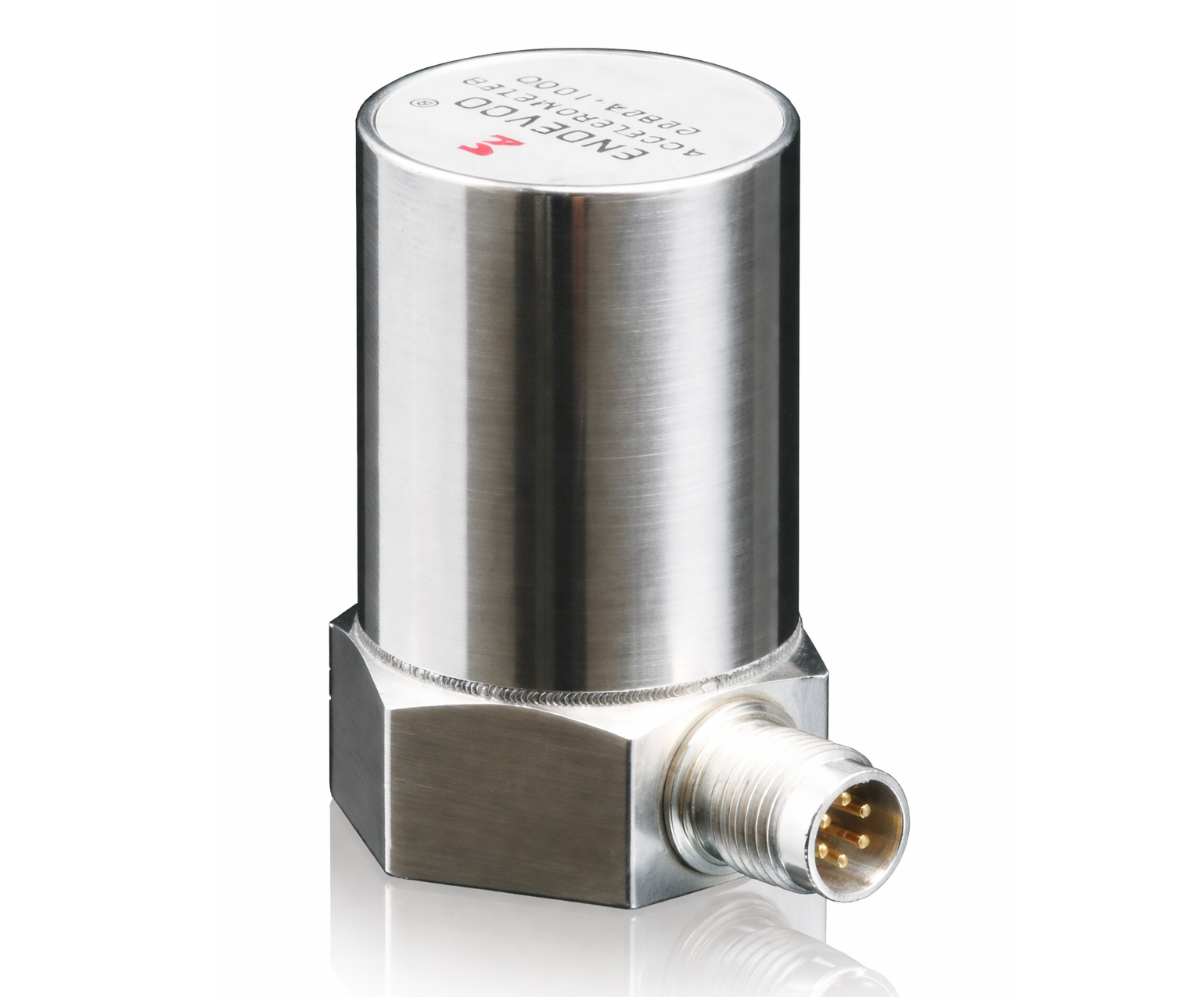

Mynd 5. Piezoresistive Accelerometer

Piezoresistive hröðunarmælar greina hröðun með því að fylgjast með viðnámsbreytingum í þvinguðum skynjunarþáttum.Öflug bygging þeirra gerir þeim kleift að standast sterk vélræn áföll og erfiðar notkunarskilyrði.Ólíkt sumri annarri tækni geta þeir starfað á áreiðanlegan hátt á breitt hitastig.Þetta gerir þær hentugar fyrir krefjandi notkun þar sem þörf er á endingu og höggþol.

Tegundir hröðunarmæla byggðar á ásmælingu

Einása hröðunarmælar

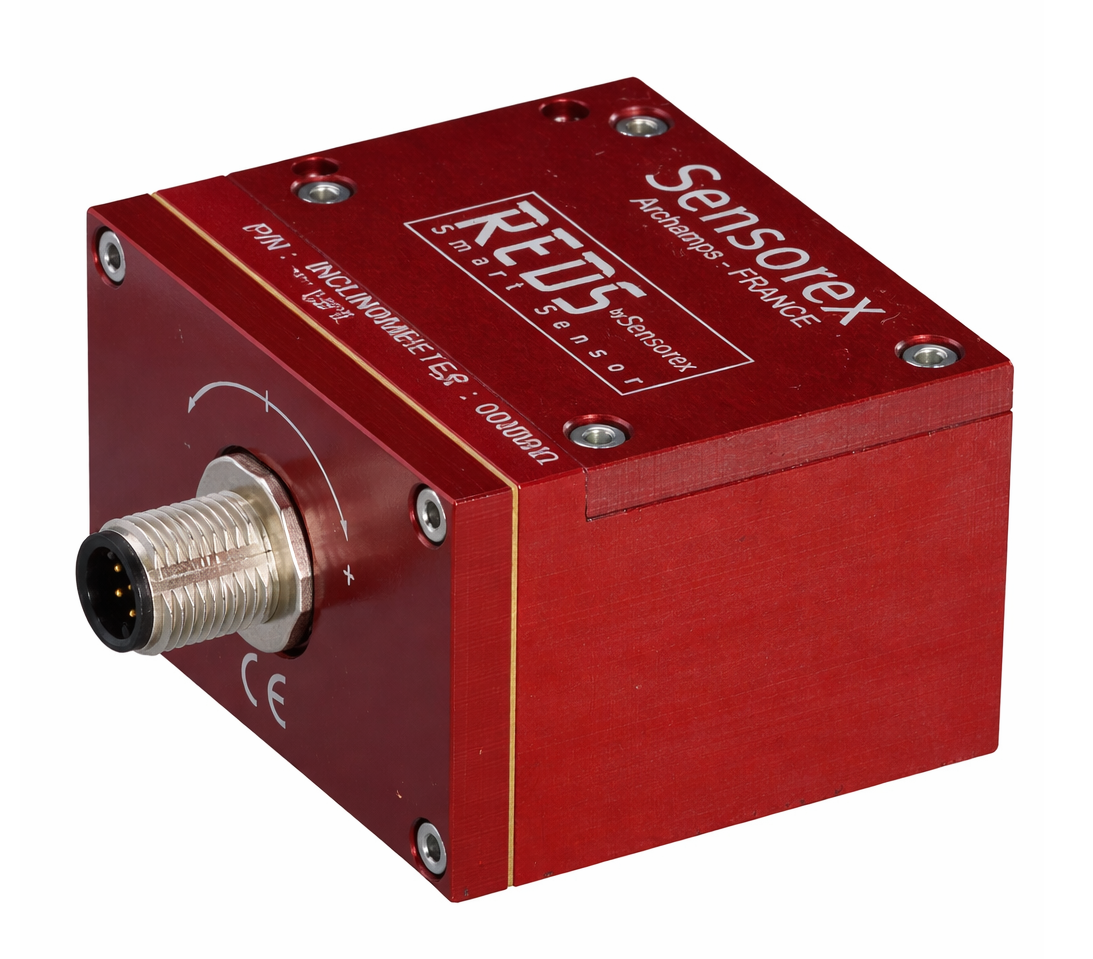

Mynd 6. Einása hröðunarmælir

Einsása hröðunarmælar mæla hröðun eftir einni fastri stefnu.Þau eru venjulega notuð þar sem hreyfing er takmörkuð við þekkta stefnu eða línulega leið.Einföld hönnun þeirra gerir þau hagkvæm og auðveld í samþættingu.Þessir skynjarar eru oft valdir fyrir einföld eftirlitsverkefni með lágmarks stefnuflækju.

Tvíása hröðunarmælar

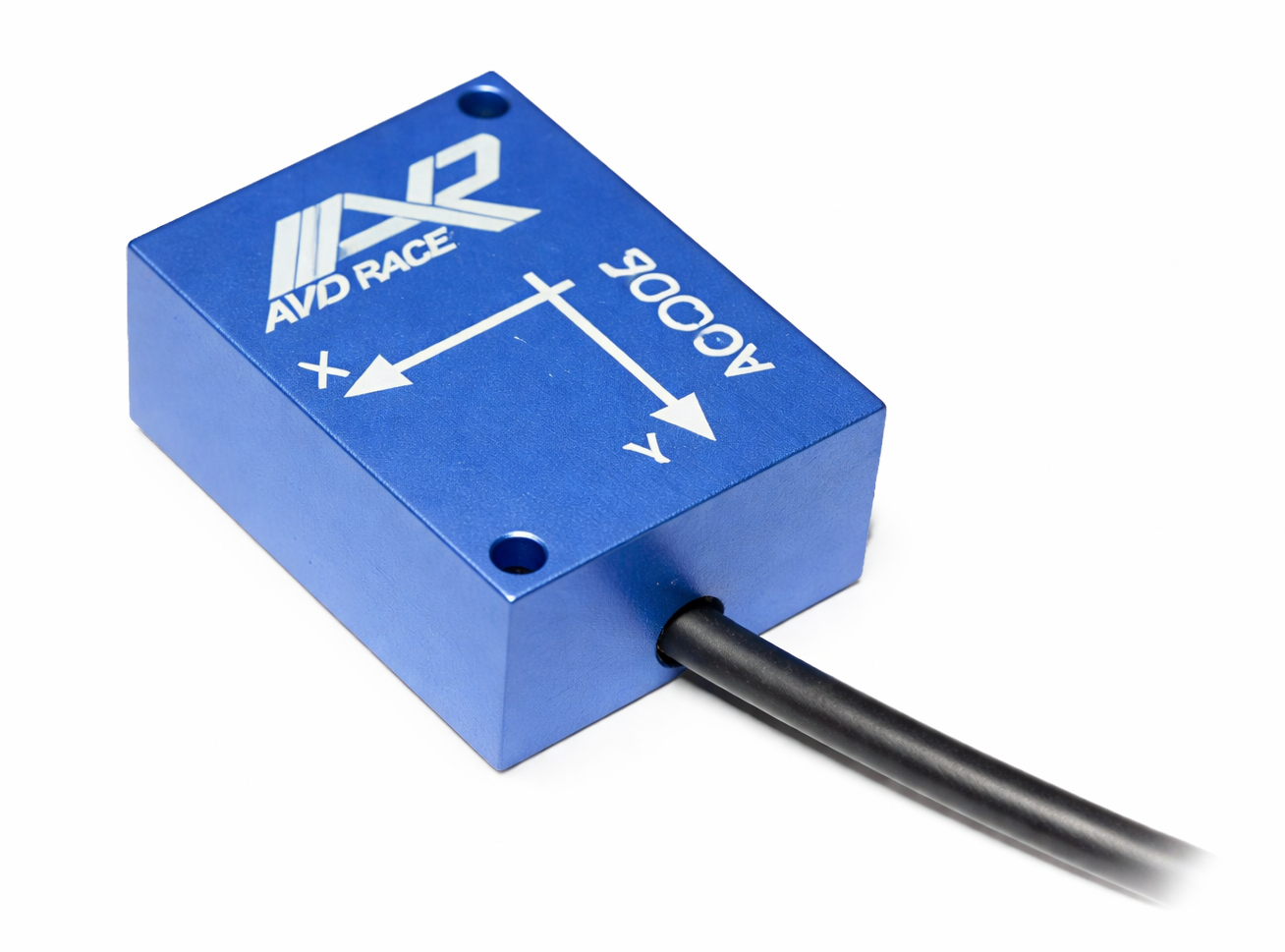

Mynd 7. Tvíása hröðunarmælir

Tvíása hröðunarmælar mæla hröðun eftir tveimur hornréttum áttum innan sama plans.Þessi hæfileiki gerir kleift að greina samsettar hreyfingar eins og halla og plana hreyfingu.Þeir bjóða upp á meiri staðbundnar upplýsingar en einsása skynjarar en viðhalda tiltölulega einfaldri merkjavinnslu.Tvíása hönnun er almennt notuð þar sem tvívídd hreyfispor er nægjanleg.

Þríása (3-ása) hröðunarmælar

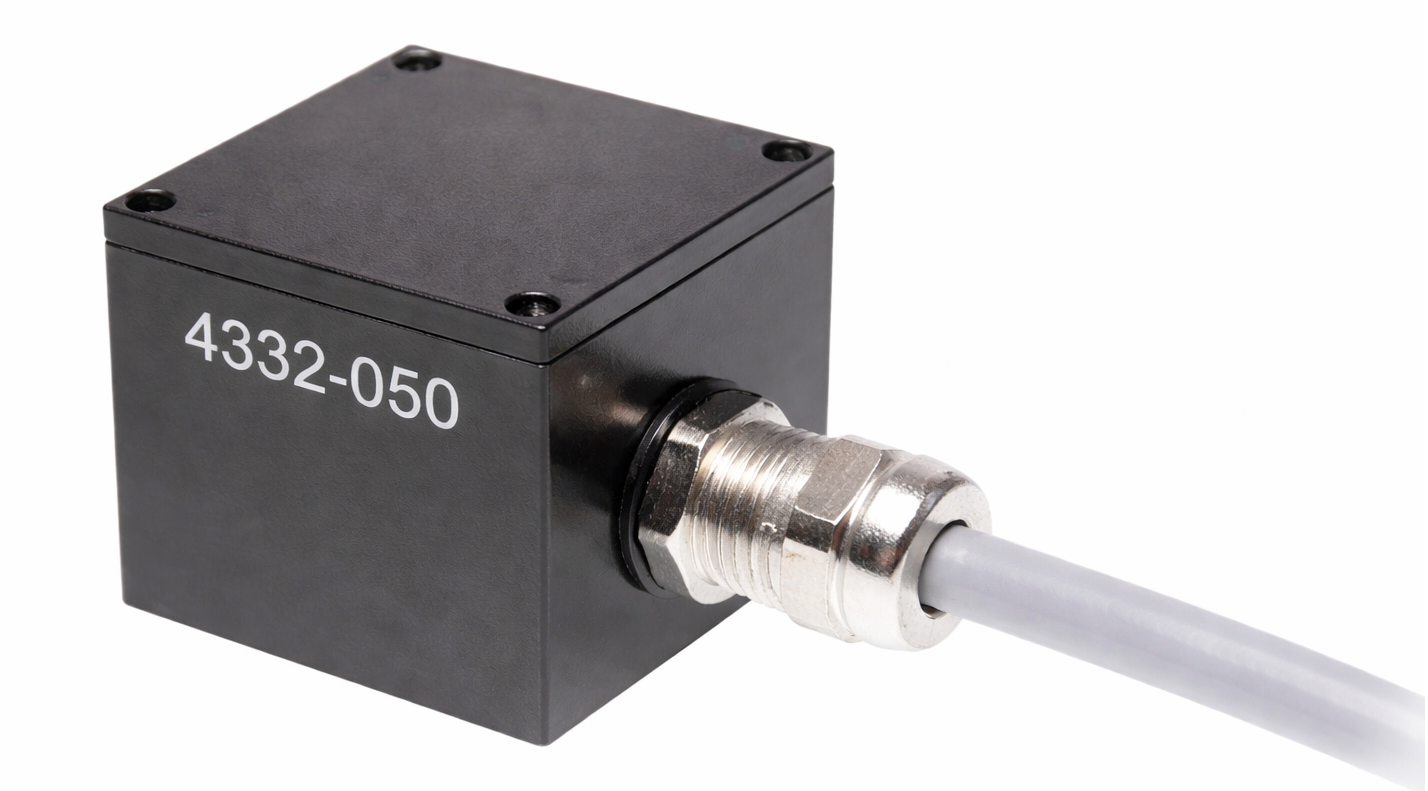

Mynd 8. Þríása (3-ása) hröðunarmælir

Þríása hröðunarmælar mæla hröðun samtímis eftir þremur hornréttum ásum.Þetta gerir fullkomna staðbundna hreyfiskynjun kleift óháð stefnu skynjara.Þeir einfalda kerfishönnun með því að útrýma þörfinni fyrir marga einsása skynjara.Þríása hröðunarmælar eru notaðir í forritum sem krefjast fullrar hreyfivitundar og stefnumælingar.

Tegundir hröðunarmæla byggðar á úttaksgerð

Analog hröðunarmælar

Analog hröðunarmælar framleiða samfellt spennumerki sem breytist beint eftir hröðun.Þessi framleiðsla gerir eftirlit með lágmarks innri vinnslu.Hins vegar geta merki gæði orðið fyrir áhrifum af utanaðkomandi rafhljóði og löngum kapallengdum.Oft er þörf á varkárri merkjastillingu í nákvæmni.

Stafrænir hröðunarmælar

Stafrænir hröðunarmælar skila hröðunargögnum á stafrænu formi með því að nota staðlaðar samskiptareglur.Þetta dregur úr næmi fyrir hávaða og einfaldar gagnaflutning yfir lengri vegalengdir.Margir stafrænir hröðunarmælar innihalda innri síun og kvörðunareiginleika.Skipulögð framleiðsla þeirra gerir þá vel til þess fallin fyrir beina samþættingu við stafræn stjórnkerfi.

Notkun hröðunarmæla

1. Rafeindatækni

Hröðunarmælar eru notaðir í snjallsímum og wearables til að greina hreyfingar og stefnu tækisins.Þeir leyfa skjásnúning, skrefatalningu og hreyfitengda eiginleika.

2. Bifreiðakerfi

Í ökutækjum greina hröðunarmælar skyndilegar breytingar á hraða við slys.Þeir hjálpa til við að kveikja á loftpúðum og styðja við öryggiskerfi eins og stöðugleika og veltistjórnun.

3. Iðnaðarvöktun

Hröðunarmælar mæla titring í vélum eins og mótorum og dælum.Þetta hjálpar til við að finna vandamál snemma og kemur í veg fyrir óvænta vélarbilun.

4. Læknis- og heilsugæslutæki

Hröðunarmælar fylgjast með líkamshreyfingum í líkamsræktarböndum og læknisfræðilegum klæðnaði.Þau eru einnig notuð til fallskynjunar og eftirlits með virkni sjúklinga.

5. Aerospace & Defense

Hröðunarmælar hjálpa flugvélum, drónum og geimförum að mæla hreyfingu og stefnu.Þau eru mikilvæg fyrir leiðsögu- og flugstjórnarkerfi.

6. Vélfærafræði og sjálfvirkni

Í vélmennum skynja hröðunarmælar hreyfingar, halla og skyndileg högg.Þeir hjálpa til við að bæta jafnvægi, stjórn og örugga notkun.

7. Vöktun burðarvirkja og jarðskjálfta

Hröðunarmælar nema titring í byggingum og brúm.Þeir eru einnig notaðir til að fylgjast með hreyfingum jarðar við jarðskjálfta.

Hröðunarmælir vs Gyroscope vs Hallamælir

Forskrift	Hröðunarmælir	Gyroscope	Hallamælir
Aðalmæling	Línuleg hröðun	Hyrndur hraða	Hallahorn
Mælt magn Eining	Metra pr annar veldi	Gráða pr annað	Gráða
Dæmigerð mæling Svið	Mínus 16 til plús 16 metrar á sekúndu í veldi	250 til 2000 gráðu á sekúndu	Núll til 360 gráðu
Statísk mæling Hæfni	Já	Nei	Já
Tegund hreyfingar greind	Þýðing og titringur	Snúningur og snúningur	Hneigð og halla
Næmnistig	Hátt á lágt tíðni	Hátt á háu snúningshraða	Mjög hátt fyrir hægur halli
Úttaksmerki Tegund	Analog eða stafrænt	Stafræn	Analog eða stafrænt
Algeng sýnataka Gefa	100 til 5000 hertz	100 til 8000 hertz	10 til 200 hertz
Dæmigert hávaði Þéttleiki	50 míkró g á hverja rót hertz	0,01 gráðu á sekúndu á hverja rót hertz	0,001 gráðu
Svíf með tímanum	Lágt	Hátt án leiðréttingu	Mjög lágt
Þyngdarafl tilvísun Notkun	Notar þyngdarafl vektor	Notar ekki þyngdarafl	Notar þyngdarafl vektor
Orkunotkun	10 til 300 míkróvatt	1 til 10 millivatt	5 til 100 millivatt
Common Form Factor	MEMS flís	MEMS flís	Eining eða skynjara pakka
Umsóknir	Hreyfing skynjun og titringsvöktun	Stefna mælingar og stöðugleika	Efnistaka og hallaeftirlit

Niðurstaða

Hröðunarmælar virka með því að breyta hreyfingu í rafmerki með hreyfingu sönnunarmassa.Mismunandi hönnun og skynjunartækni gerir þeim kleift að mæla hröðun nákvæmlega við mismunandi aðstæður.Fjöldi mæliása og úttaksgerð hefur áhrif á hvernig hreyfigögn eru tekin og unnin.Vegna sveigjanleika þeirra og áreiðanleika eru hröðunarmælar mikið notaðir í rafeindatækni fyrir neytendur, iðnaðarkerfi, farartæki, heilsugæslu og fluggeimforrit.
