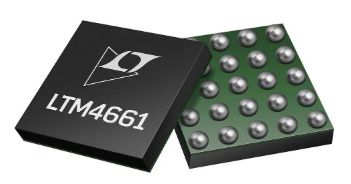

Analog Devices LTM4661: Samningur afllausn

Í hraðskreyttu rafeindatækni í dag eru samningur og skilvirkar orkulausnir grundvallaratriði fyrir alvarlegar notkanir.Analog Tæki (ADI) kynntu kraftinn með línulegu LTM4661 μmodule® eftirlitsstofninum 10. apríl 2018 og endurskilgreindi nýsköpun í valdastjórnun.LTM4661 skilar miklum afköstum með lágmarks rýmisþörf.Þessi eftirlitsstofninn styður breitt inntaksspennu svið 1,8V til 5,5V og stillanleg framleiðsla spennu frá 2,5V til 15V, sem krefst lágmarks ytri íhluta.Það er tilvalið fyrir flytjanlegan rafeindatækni, RF kerfi og fjarskiptaforrit með litla ræsisspennu 0,7V og samþættan DC/DC stjórnandi, MOSFET, spólar og stuðningsrásir.Þessi grein kannar eiginleika LTM4661 og fjölhæf forrit og sýnir fram á hvernig hún tekur á nútíma hönnunaráskorunum.LTM4661 býður þér samsniðna, áreiðanlega lausn fyrir háþróaða orkustjórnunarþörf, frá wearables til fjarskipta.

Vörulisti

LTM4661 forskrift

Lögun	Lýsing
Vöruheiti	LTM4661
Tegund	Samstilltur rofahamur μmodule® (Power eining) eftirlitsstofn
Pakki	6,25mm × 6,25mm × 2,42mm BGA
Samþættir íhlutir	Skipta stjórnanda, rafmagnsfötum, inductor og öllu styðja íhluti
Inntaksspenna svið	1,8V til 5,5V (niður í 0,7V eftir upphaf)
Framleiðsla spennusvið	2.5V til 15V (stillt af utanaðkomandi viðnám)
Hámarks rofa straumur	Allt að 4a
Ytri íhlutir þarf	Aðeins magninntak og framleiðsla þéttar
Skipta tíðni	1MHz
Arkitektúr	Tvöfaldur áfanga einn framleiðsla arkitektúr
Lykilatriði	- Hröð tímabundin viðbrögð við breytingum á línum og álagi
	- Minni framleiðsla gára spennu
Sérstakar stillingar studdar	Tíðni samstilling, Polyphase® aðgerð, Valhæfur bursthamur aðgerð
Vernd	- Sönn framleiðsla aftenging við lokun
	- Innrússtraumsmörk við ræsingu
	- skammhlaup, yfirspennu og framúrskarandi vernd
Samræmi	PB-Free og Rohs samhæfir

Forrit LTM4661

RF örbylgjuofn magnara

Í flóknum heimi RF örbylgjuofnamagnara, þrífst LTM4661 eftirlitsstofninn þar sem lipur valdastjórnun gegnir lykilhlutverki.Verkfræði þess fínstillir meðhöndlun fjölbreytts álags, sem tryggir að þessir magnarar starfa með æðstu skilvirkni og órökstuddum stöðugleika.RF örbylgjuofn magnara mynda oft grunninn að háþróaðri samskiptanetum og krefjast stöðugrar nákvæmni til að fullnægja flóknum kröfum.Sameining LTM4661 getur verulega lyft afköstum sínum og veitt framleiðsla sem þú getur treyst á á augnablikum af mikilli eftirspurn.

Rafhlöðuknúnir DC mótorar

Fyrir rafhlöðudrifna DC mótora kynnir LTM4661 sig sem framúrskarandi keppinautur með því að bjóða upp á fimlega hannað orkulausn sem er bæði samningur og öflugur.Slíkir mótorar finna notagildi í ríkjum þar sem skilvirkni og áreiðanleiki rýmis halda áfram, eins og flytjanlegum rafeindatækni eða nákvæmum iðnaðarbúnaði.Með því að nýta þennan eftirlitsstofn og þú getur náð stórkostlegu jafnvægi milli líkamlegra víddar og orkunýtni, aukið endingu rekstrar og áreiðanleika.Ennfremur leiðir framúrskarandi orkustjórnun sem það veitir til lágmarks tíma og lengra viðhaldsbils.

Að ýta á fjarskiptamörk

Innan fjarskiptasviðsins, aðallega fyrir 3,3V strætó fjarskiptatæki, tryggir LTM4661 aukna afköst og útsjónarsemi.Þessir senditæki eru í fyrirrúmi til að tryggja samfelld samskipti og gagnaflæði, aðallega í skjótum þróunarlandslagi nútímans.Aðlögunarhæf framleiðsla svið eftirlitsstofnanna og sveigjanlegir rekstraraðferðir styrkja nákvæma aðlögun og uppfylla strangar rekstrarkröfur fjarskipta.

Aðgerðir LTM4661

Lögun	Lýsing
Heill lausnarstærð	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Inntaksspenna svið	1,8V til 5,5V, niður í 0,7V eftir ræsingu
Framleiðsla spennusvið	2.5V til 15V
Skipta um núverandi	4a
Aðgerðarstilling	Tvískiptur fasa aðgerð
Reglugerð DC framleiðsla	± 3% Hámarks heildarfjöldi yfir álag, línu og hitastig
Lokun lögun	Framleiðsla aftengist lokun
Núverandi stjórnun	Innrusstraumsmörk
Tíðni samstilling	Ytri tíðni samstilling
Mode val	Valið Burst Mode® aðgerð
Verndaraðgerðir	Framleiðsla yfirspennu og vernd
Pakkningarvíddir	6,25mm × 6,25mm × 2,42mm BGA
