CC1101 senditæki: DataSeet, Pinout og valkostir

CC1101 frá Texas Instruments er fjölhæfur undir-1 GHz senditæki sem veitir hagkvæman lausn fyrir kraft meðvitaða þráðlaus forrit.Þessi grein kannar tæknilega eiginleika sína, pinout og forskriftir og undirstrikar hvernig hún styður vaxandi eftirspurn eftir skilvirkum og áreiðanlegum þráðlausum samskiptakerfum.

Vörulisti

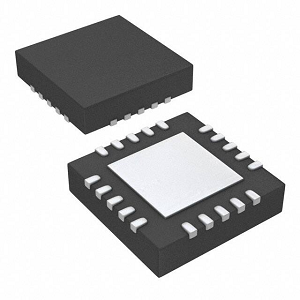

Hvað er CC1101?

Texas hljóðfærin CC1101 Skast það sem hagkvæmar senditæki sem er smíðað sérstaklega fyrir þráðlaus samskipti á undir-1 GHz sviðinu.Hönnun þess beinist að því að lágmarka orkunotkun og hljóma vel innan ISM og SRD hljómsveita við tíðni eins og 315, 433, 868 og 915 MHz.Ennfremur sýnir það aðlögunarhæfni með því að fella fleiri hljómsveitir eins og 300-348 MHz, 387-464 MHz og 779-928 MHz, sem gerir sig fjölhæfan yfir fjölbreytt landhelgi og reglugerð.Innan arkitektúrsins liggur sveigjanlegt baseband mótald, duglegt við að koma til móts við mismunandi mótunarsnið og ná gögnum allt að 600 kbps.Þessi fjölhæfni finnur gildi í forritum þar sem kröfur gagnaflutnings sveiflast.

CC1101 er notaður samhliða örstýringu, ásamt nokkrum óbeinum íhlutum, og undirstrikar iðnaðar sem er hagstætt aðferð sem nýtir sér mát hönnun með góðum árangri til að magna kerfisbundna afköst.Í aðstæðum sem krefjast langvarandi samskipta er það algengt að para við CC1190 svið.Þessi samlegðaráhrif eykur ekki aðeins næmi tækisins heldur eykur einnig afköst hans og eykur styrkleika og áreiðanleika netsins.Eiginleikar CC1101 sýna efnilegt hlutverk sitt í IoT tækjastjórnun, snjallmælingu og fjarstýringarforritum þar sem skilvirkni, ásamt sveigjanleika mótunar.Innbyggð mát og aðlögunarhæfni felur í sér stigstærð lausn sem er dugleg við að halda í við síbreytilegt landslag tækninnar, sem bendir til þess að hún haldi loforð um áframhaldandi framfarir í þráðlausum samskiptum.

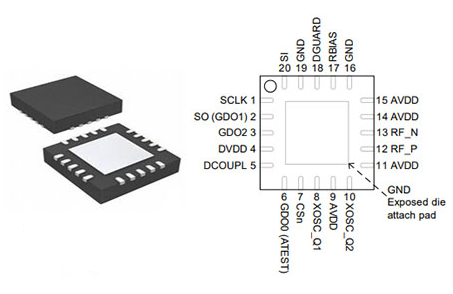

CC1101 PIN -stillingar

Pinna nr	Pinnaheiti	Lýsing
1	Sclk	Raðstillingarviðmót, klukkuinntak
2	Svo (GDO1)	Serial stillingarviðmót, framleiðsla gagna.Valfrjálst Almenn framleiðsla pinna þegar CSN er hátt
3	GDO2	Stafræn framleiðsla pinna til almennrar notkunar: Prófmerki, FIFO Staða merki, Clear rásarvísir, klukka framleiðsla, dúndrað frá XOSC, raðframleiðsla Rx gögn
4	DVDD	1,8 - 3,6 V stafræn aflgjafa fyrir stafræna I/O og Fyrir stafræna grunnspennu
5	DCOUPL	1,6 - 2,0 V Stafræn aflgjafa framleiðsla til að aftengja. Athugasemd: Þessi pinna er eingöngu ætlaður til notkunar með CC1101.Það er ekki hægt að nota það veita framboðsspennu til annarra tækja
6	GDO0 (atest)	Stafræn framleiðsla pinna til almennrar notkunar: Prófmerki, FIFO Staða merki, Clear rásarvísir, klukka framleiðsla, dúndrað frá XOSC, raðútgang Rx gögn, raðinntak TX gögn.Einnig notað sem hliðstætt próf I/O fyrir frumgerð/framleiðslupróf
7	CSN	Raðstillingarviðmót, flís Veldu
8	XOSC_Q1	Crystal Oscillator Pin 1, eða ytri klukkuinntak
9	Avdd	1.8 - 3,6 V hliðstætt aflgjafatenging
10	XOSC_Q2	Crystal Ocillator Pin 2
11	Avdd	1.8 - 3,6 V hliðstætt aflgjafatenging
12	Rf_p	Jákvætt RF inntaksmerki til LNA í móttökuham.Jákvætt RF framleiðsla merki frá PA í sendingarstillingu
13	Rf_n	Neikvætt RF inntaksmerki til LNA í móttökuham.Neikvætt RF framleiðsla merki frá PA í sendingarstillingu
14	Avdd	1.8 - 3,6 V hliðstætt aflgjafatenging
15	Avdd	1.8 - 3,6 V hliðstætt aflgjafatenging
16	Gnd	Analog Ground Connection
17	Rbias	Ytri hlutdrægni viðnám til viðmiðunarstraums
18	Dguard	Aflgjafatenging fyrir einangrun stafrænna hávaða
19	Gnd	Jarðtenging fyrir einangrun stafrænna hávaða
20	Si	Serial stillingarviðmót, gagnainntak

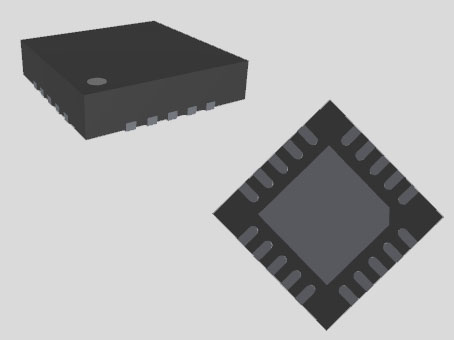

CC1101 tákn, fótspor og CAD líkan

Lögun CC1101

RF frammistaða

CC1101 einingin sameinar mikla næmi með orkunýtni og býður upp á allt að +12 dBM forritanlegan afköst en neytir lágmarks orku.Þetta gerir það tilvalið fyrir orkutæki, sérstaklega í IoT kerfum þar sem löng ending rafhlöðunnar er mikilvæg.Með því að koma jafnvægi á næmi og orkunotkun eykur einingin samskiptasvið og endingu tækisins.

Analog aðgerðir

CC1101 styður margar mótunartækni, skjót tíðni stillingu og felur í sér samþættan hitastigskynjara.Þessir eiginleikar veita sveigjanleika og áreiðanleika í mismunandi umhverfi, sem gerir það auðvelt að laga samskiptaáætlanir fyrir sérstakar þarfir.Hitastigsbætur og kraftmiklir mótunarvalkostir auka afköst við krefjandi aðstæður.

Stafrænir eiginleikar

CC1101 inniheldur háþróuð stafræn verkfæri eins og meðhöndlun pakka, sveigjanlegt SPI viðmót, þráðlaust uppgötvun og gagnahvítun.Þetta tryggir örugga og skilvirka gagnaflutning, bæta stöðugleika og hraða kerfisins.Bjartsýni pakkastjórnunar hennar eykur afköst í flóknum stafrænu kerfum, sem gerir það tilvalið fyrir áreiðanleg þráðlaus samskipti.

Afl skilvirkni

CC1101 er mjög kraftur, dregur aðeins 200 na í svefnstillingu og er með skjótum gangsetningum og vakningum á útgeislun.Þessi litla orkunotkun nær endingu rafhlöðunnar og dregur úr þörfinni fyrir tíðar skipti, sem er mikilvægt fyrir tæki eins og fjarskynjara og rafeindatækni.

Almenn einkenni

Með samsniðna hönnun og lágmarks ytri íhlutum uppfyllir CC1101 bæði evrópska og bandaríska staðla.Lítil stærð og reglugerðarsamræmi gera það fjölhæfur fyrir alþjóðlega markaði.Einfalda hönnun á meðan viðhalda sterkleika í takt við nútíma iðnaðarhætti og tryggja auðvelda samþættingu milli ýmissa forrita.

CC1101 Tæknilegar upplýsingar

Tæknilegar upplýsingar, eiginleikar og breytur CC1101, ásamt íhlutum svipað og Texas Instruments CC1101RGP.

Tegund	Færibreytur
Staða líftíma	Virk (síðast uppfærð: 4 dögum)
Hafðu samband	Gull
Festingartegund	Yfirborðsfesting
Fjöldi pinna	20
Rekstrarhiti	-40 ° C ~ 85 ° C.
JESD-609 kóða	E4
Staða hluta	Virkur
Fjöldi uppsagnar	20
Spenna - framboð	1,8V ~ 3,6V
Hámarks endurflæði hitastig (CEL)	280
Framboðsspenna	3V
Dýpt	4.15mm
Grunnhlutafjöldi	CC1101
Máttur - framleiðsla	12dbm
Gagnahraði (max)	800kbps
Leiðartími verksmiðjunnar	6 vikur
FUNT	Yfirborðsfesting
Pakki / mál	20-VQFN útsettur púði
Þyngd	69.994479mg
Umbúðir	Tube
Pbfree kóða	Já
Rakanæmi (MSL)	3 (168 klukkustundir)
Tegund	Aðeins TX/RX
Flugstöð	Quad
Fjöldi aðgerða	1
Flugstöðvum	0,5 mm
Tíðni	300MHz348MHz, 387MHz464MHz, 779MHz ~ 928MHz
Þéttleiki	0 b
RF fjölskylda/staðall	Almennt ISM < 1GHz
Raðtengi	SPI
Núverandi - móttaka	14.3mA ~ 17.1mA
Núverandi - sending	12,3mA ~ 34,2mA
Fjöldi móttakara	1
Mótun	2fsk, 4fsk, Ask, GFSK, MSK, OOK
Næmi (DBM)	-116 dbm
Lengd	4mm
Þykkt	930 µm
Hæð	1mm
Breidd	4mm
Geislun herða	Nei
Blýlaust	Blýlaust
Ná SVHC	Engin SVHC
ROHS staða	Rohs3 samhæft

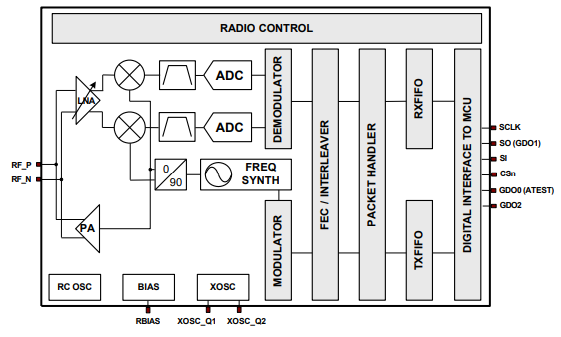

Hagnýtur blokkarmynd af CC1101

Skýringarmyndin hér að ofan sýnir CC1101 grunnbyggingu, sem notar lág-IF móttakara hönnun.Í fyrsta lagi styrkir lág-hávaða magnari (LNA) RF merkið.Þessu merki er síðan breytt í millitíðni (IF) merki í tveimur íhlutum (I og Q).Þessi merki eru stafræn með hliðstæðum til stafrænum breytum (ADC).Eftir stafrænni myndast ferlar eins og Automatic Gain Control (AGC), rásasíun, demodulation og samstillingu bita og pakka.Fyrir sendingu býr CC1101 til RF merki beint með því að nota tíðni myndun.

Í móttökuham notar tíðni hljóðgervils flísarinnar LC VCO á flís og 90 gráðu fasa sipter til að búa til staðbundna oscillator (LO) merki (I og Q) sem þarf til að breyta merkjum.Kristall sem er tengdur við pinna XOSC Q1 og XOSC Q2 veitir viðmiðunartíðni fyrir hljóðgervilinn og klukkurnar fyrir ADC og stafrænar hringrásir.4 víra SPI viðmót er notað til stillingar og gagnaaðgangs en stafræna basebandið stýrir rásarstillingum, meðhöndlun pakka og geymslu gagnanna.

CC1101 Umsóknarrás

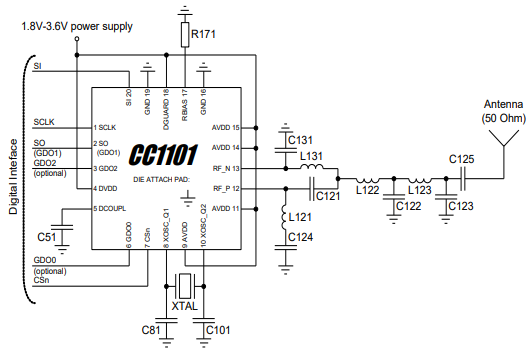

Dæmigert notkun og matsrás 315/433 MHz (að undanskildum aftengingarþéttum)

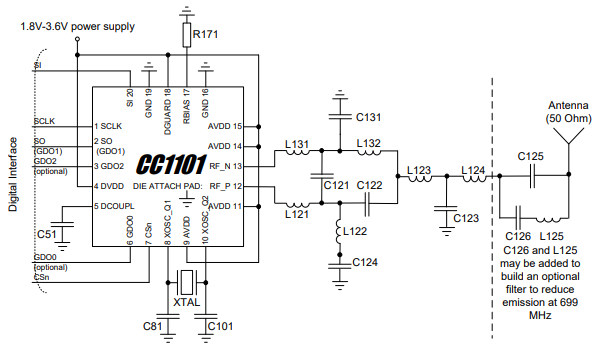

Dæmigert notkun og matsrás 868/915 MHz (að frátöldum aftengingarþéttum)

Valkostir við CC1101

Hlutanúmer	Lýsing	Framleiðandi
CC1100ergpt	Low-Power Sub-1GHz þráðlaus senditæki fyrir China og Japan tíðnisvið 20 -QFN -40 til 85	Texas hljóðfæri
MD59-0049RTR	RF og Baseband Circuit, PQCC20, 4 mm, plast, MLF-20	Macom
CC1101RTKRG3	IC Telecom, Cellular, RF og Baseband Circuit, PQCC20, 4 X 4 mm, grænt, plast, qlp-20, farsíma hringrás	Texas hljóðfæri
CC1101RTK	Fjarskipta-, farsíma-, RF og baseband hringrás, PQCC20, 4 x 4 Mm, grænt, plast, QLP-20	Texas hljóðfæri
CC1101RTKG3	Fjarskipta-, farsíma-, RF og baseband hringrás, PQCC20, 4 x 4 Mm, grænt, plast, QLP-20	Texas hljóðfæri
CC1101RGP	Pakki / mál 20-VFQFN útsettur púði, fjöldi pinna 20, Tíðni 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, straumur - Móttaka 14,3mA ~ 17,1mA, straumur - Sendir 12,3mA ~ 34,2mA, Næmni -116 dBM, framboðsspenna 3 V, endanlegt stig 0,5 mm	Texas hljóðfæri
CC115LRGPR	Pakki / mál 20-VFQFN útsettur púði, fjöldi pinna 20, Tíðni 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, straumur - Móttaka 13,9mA ~ 15,9mA, straumur - sendir 12,3mA ~ 31,1mA, Næmni -112 dBM, framboðsspenna 3 V, endanlegt stig 0,5 mm	Texas hljóðfæri
CC1100RTKR	Pakki / mál 20-VFQFN útsettur púði, fjöldi pinna 20, Tíðni 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, straumur - Móttaka 13,3mA ~ 15,9mA, straumur - sendir 12,3mA ~ 34,2mA, Næmni -111 dBM, framboðsspenna 3 V, endanlegt stig 0,5 mm	Texas hljóðfæri
CC110LRGPR	Pakki / mál 20-VFQFN útsettur púði, fjöldi pinna 20, Tíðni 315MHz, 433MHz, 868MHz, 915MHz, framboðsspenna 3 V, flugstöð 0,5 mm	Texas hljóðfæri
CC1100RTK	Pakki / mál 20-VFQFN útsettur púði, fjöldi pinna 20, Tíðni 300MHz ~ 348MHz, 387MHz ~ 464MHz, 779MHz ~ 928MHz, straumur - Móttaka 14,3mA ~ 17,1mA, straumur - Sendir 12,3mA ~ 34,2mA, Næmni -116 dBM, framboðsspenna 3 V, endanlegt stig 0,5 mm	Texas hljóðfæri

Forrit CC1101

CC1101 er öfgafullt lágmark þráðlaus senditæki hannað fyrir undir-1 GHz forrit, tilvalið fyrir atburðarás þar sem krafist er orkunýtinna samskipta.Fjölhæfni þess gerir það að verkum að það er dýrmætt í öryggiskerfi, sjálfvirkni, iðnaðarrekstur og ný tækni eins og IoT.

Öryggiskerfi

CC1101 eykur þráðlaus öryggiskerfi með því að gera kleift að gera lágmark, langvarandi tæki eins og hreyfiskynjara og viðvörunarskynjara.Skilvirkni þess dregur úr þörfinni á tíðum viðhaldi og tryggir samfelldan eftirlit og lengd endingu rafhlöðunnar.

Sjálfvirkni lausnir

Í sjálfvirkni heima og iðnaðar styður CC1101 óaðfinnanleg samskipti milli tækja, sem gerir snjallkerfi kleift að fylgjast með umhverfismælingum og hámarka orkunotkun.Það er lykilþáttur í því að byggja upp skilvirkari og aðlagandi búsetu- og vinnuumhverfi.

Iðnaðarferlar

CC1101 auðveldar áreiðanleg þráðlaus samskipti við ögrandi iðnaðarstillingar, sem gerir kleift að hafa fjarstýringu og eftirlit með vélum.Þetta bætir öryggi, dregur úr niður í miðbæ og eykur skilvirkni í rekstri, sérstaklega þar sem hlerunarlausar lausnir eru óframkvæmanlegar.

Ný tækni og IoT

Sveigjanleiki CC1101 gerir það að sterkum frambjóðanda fyrir Internet of Things (IoT) forrit, sem styður lágmark, breiðu netkerfi.Þegar IoT stækkar er CC1101 frábært við að búa til snjall, orkunýtin tæki sem eiga óaðfinnanlega um samtengd kerfi.

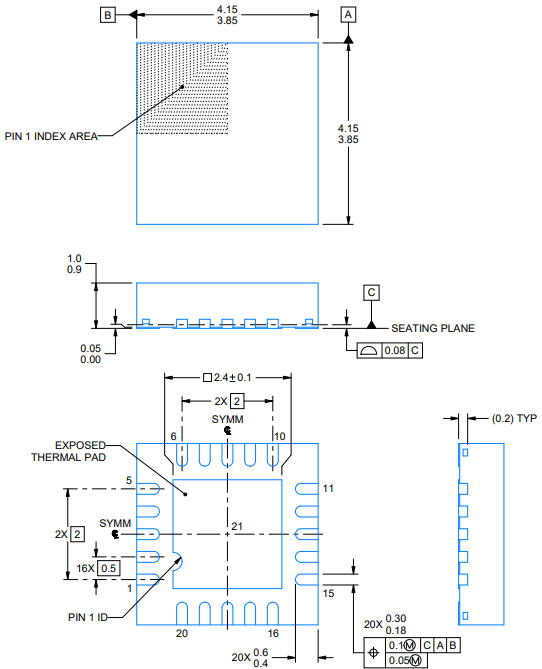

Pakki fyrir CC1101

CC1101 Upplýsingar framleiðenda

Í samkeppnislandslagi hálfleiðaraiðnaðarins stendur Texas Instruments aðgreindur fyrir áhrif sín á hliðstæða og innbyggðar vinnslu nýjungar.CC1101 RF senditæki fyrirtækisins dæmi um hiklaust drif þeirra í átt að betrumbætur á samskiptatækni.Þetta tæki er ekki aðeins unnið með nákvæmni heldur finnur það einnig gagnsemi þess í fjölbreyttum geirum, þar á meðal sjálfvirkni heima og iðnaðar þar sem stöðugt og skilvirk þráðlaus kerfi.Texas Instruments þrífst á órökstuddri hollustu við brautryðjandi nýja tækni og þróa vörur sem hljóma með núverandi þróun iðnaðarins.Hugmyndafræði þeirra er knúin áfram af voninni um að sameina nýjustu tækni með hagnýtum notkun.TI vörur eru smíðaðar með endurteknum endurbótum til að tryggja að þær samlagast óaðfinnanlega við ýmis kerfi og sýna aðlögunarhæfni sem uppfyllir fjölbreyttar kröfur.
