CD4007 CMOS Inverter: Pinout, DataSheet og 14-Soic Package Yfirlit

CD4007 er fjölhæfur samþætt hringrás (IC) sem samþættir tvöfalt viðbótar par af MOSFET smári og inverter stig, sem gerir það að dýrmæta eign bæði í hliðstæðum og stafrænum hringrásarhönnun.Sveigjanleg stilling þess og sterk frammistöðueinkenni gera það kleift að nota mikið á ýmsum forritum.Í þessari grein munum við grafa inn í grunnþætti CD4007, þar með talið pinout, lykilaðgerðir og hagnýt forrit.Að auki munum við veita innsýn í raunverulega notkun, framleiðslusjónarmið og ítarlegt yfirlit yfir gagnablað þess og býður upp á alhliða handbók fyrir þig til að nýta þetta IC á áhrifaríkan hátt í hönnun þinni.

Vörulisti

Að skilja CD4007 IC

The CD4007 Integrated Circuit (IC) er grunnur í rafeindatækni samtímans vegna samsetningar þriggja para af viðbótar N-rás og P-rás MOS smári.Þessi smári pör bjóða upp á ótrúlega fjölhæfni, þar sem hægt er að nota þau í bæði seríum og shunt stillingum, sem veitir sérsniðnar lausnir fyrir ýmsar þarfir á hringrásum.Ennfremur, CD4007 tengist áreynslulaust við nokkrar gerðir af tækjum.

• CMOS (viðbótar málm-oxíð-blóðleiðandi)

• NMOS (N-rás málm-oxíð-blóðleiðandi)

• TTL (transistor-transistor rökfræði)

CD4007 glóir í atburðarásum sem krefjast lítillar hitauppstreymis og verulegs ónæmis á hávaða.Það stýrir með áberandi hátt spennustig og heldur þeim á milli framboðsspennu (VDD) og jarðar (VSS) innan þröngs 0,3V framlegðar.Þessi nákvæmu spennustjórnun er þátttakandi í forritum sem forgangsraða lágmarka aflstap og halda uppi heiðarleika merkja.

Staðfasta vernd IC gegn rafstöðueiginleikum (ESD) er annar athyglisverður eiginleiki.Með því að greina skaðleg áhrif ESD á rafræna íhluti, er CD4007 búinn klemmdum díóða milli spennu frárennslisins (VD) og malunar (VSS).Þessar díóða taka strax upp skyndilega spennu og vernda aðföngin frá kyrrstæðu rafmagni, aðalatriði fyrir íhluti sem verða reglulega fyrir breytilegum truflunum við meðhöndlun og notkun.

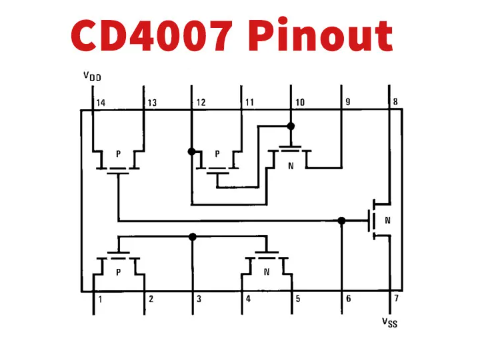

CD4007 pinna stillingar

Pinna nr	Pinnaheiti	Lýsing
1	2dp	Holræsi P Rás 2
2	2SP	Uppruni P Rásar 2
3	2a	Inntaksrás 2
4	2SN	Uppruni N rás 2
5	2dn	Holræsi N rás 2
6	1a	Inntaksrás 1
7	VSS	Uppspretta framboð
8	1dn	Holræsi N rás 1
9	3SN	Uppruni N Rásar 3
10	3a	Inntaksrás 3
11	3SP	Uppruni P Rásar 3
12	3y	Framleiðsla
13	1DP	Holræsi P rás 1
14	VDD	Holræsi

CAD líkan af CD4007

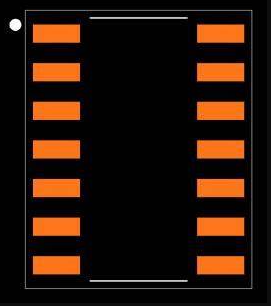

CD4007 fótspor

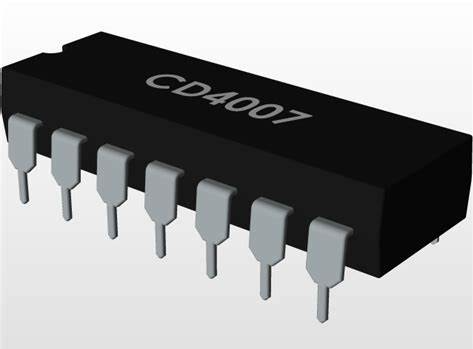

CD4007 3D líkan

Forskriftir CD4007

Tegund	Færibreytur	Gildi
FUTT	Festingartegund	Yfirborðsfesting
	Pakki / mál	14-SOIC (0,154, 3,90mm breidd)
	Fjöldi pinna	14
	Pakki birgjabúnaðar	14-svoleiðis
Rekstrarskilyrði	Rekstrarhiti	-40 ° C til 85 ° C.
	Max rekstrarhiti	85 ° C.
	Mín rekstrarhiti	-40 ° C.
Rafmagnseinkenni	Framboðsspenna	3V til 15V
	Max framboðsspenna	15V
	Min framboðsspenna	3V
	Seinkun á útbreiðslu	50 ns
Hönnunarskriftir	Röð	4000b
	Rökfræðiaðgerð	Inverter
	Tegund rökfræði	Viðbótar par plús inverter
	Fjöldi hringrásar	2
	Fjöldi bita	3
	Fjöldi inntakslína	3
	Fjöldi framleiðslulína	3
	Grunnhlutafjöldi	4007
	Pólun	Snúningur
Viðbótarupplýsingar	Umbúðir	Tube
	Staða hluta	Úrelt
	Rakanæmi (MSL)	1 (ótakmarkað)
	ROHS staða	ROHS samhæft
	Blýlaust	Blýlaust
	Birt	1999

Eiginleikar CD4007

Lögun	Lýsing
Breitt framboðsspenna svið	3.0V til 15V
Mikið hávaða friðhelgi	0,45 VCC (Typ.)
Róandi núverandi prófun	100% prófað við 20V
Samhverf framleiðsla einkenni	Staðlað, tryggir áreiðanlega framleiðsla

Forrit CD4007

CD4007 Integrated Circuit, þekktur fyrir aðlögunarhæfni og áreiðanlegan árangur, finnur fjölbreytt forrit í ýmsum rafrænum hönnun.

Nákvæmni merkja

CD4007 er duglegur til að smíða merkingarrásir, nauðsynlegur hluti af stafrænum kerfum þar sem nákvæmar merkisbrúnir eru opinberir fyrir nákvæma tímasetningu og virkni.Þessir skerpingar betrumbæta hávær merki í hreinar, vel skilgreindar belgjurtir, notaðir í samskiptakerfum til að forðast tímasetningarvillur og spillingu gagna.Þú getur fylgst með því að með því að fella CD4007 eykur heiðarleika merkja og tryggja stöðuga gagnaflutning.

Skilvirk stafræn inverters

Í heimi stafrænnar rafeindatækni þjóna inverters sem fullkominn hluti.Þegar CD4007 er stillt á réttan hátt virkar CD4007 sem mjög duglegur inverter, dáðist fyrir litla orkunotkun sína og öfluga afköst, sem gerir það tilvalið fyrir stórfellda samþættingarforrit.Þú getur tekið eftir því að CD4007 veitir stöðuga afköst í flóknum rökstigum og örgjörvum, sem stuðlar verulega að stöðugleika hringrásar og áreiðanleika í stafrænni rökfræði.

Nákvæmir þröskuldarskynjarar

Þröskuldskynjarar ákvarða hvort inntaksmerki fer fram úr tilteknu gildi og séu virkir í sjálfvirkni og öryggiskerfi.Með því að nota CD4007 starfa þessir skynjarar með mikilli nákvæmni og lágmarks íhlutafjölda.Þessi skilvirkni er að mestu leyti metin í stjórnkerfi þar sem nákvæmur þröskuldar uppgötvun tryggir viðeigandi viðbrögð kerfisins við mismunandi inntaksstigum.Raunveruleg forrit sýna CD4007 sem eykur öryggi og skilvirkni í rekstri með áreiðanlegri viðmiðunarmörkum.

Hátækni línuleg magnarar

Línulegir magnara magna lítil merki án röskunar á bylgjulögun og CD4007, þegar það er stillt sem línulegt magnari, veitir stöðug og óspilltur merkismögnun.Þetta er ráðandi í hljóð- og tækjabúnaði þar sem tryggð merkja er alvarleg.Þú getur þegið CD4007 til að viðhalda heiðarleika merkja við mögnun og styðja þannig ómælanleika þess í viðkvæmum hliðstæðum rafrásum.

Stöðugir kristal sveiflur

Crystal sveiflur, sem eru háð stöðugum tíðniútgangi með stýrðum kristalssveiflum, nota oft CD4007 til að viðhalda samræmi í sveiflum.Þessi stöðugleiki er virkur í tímasetningartækjum og samskiptabúnaði.Þú getur nýtt þér CD4007 hafa þróað kristal sveiflur sem sýna mikinn stöðugleika og tryggt áreiðanleika og nákvæmni sem krefst þess að nákvæm rafræn notkun.Slíkir stöðugir sveiflur gegna lykilhlutverki í því að auka árangur á þessum sviðum.

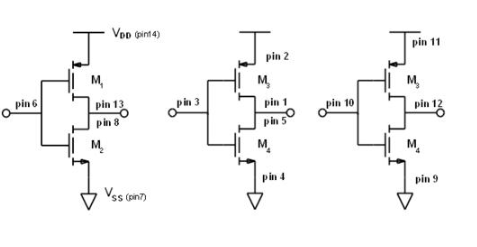

Kynslóð möguleiki CD4007 smári fylkisins til sköpunar inverter

CD4007 pakkinn státar af getu til að búa til allt að þrjá inverters og bjóða upp á fjölhæf tæki fyrir fjölbreytt hringrásarforrit.Ultimate Inverter uppsetningin felur í sér að tengja pinna 8 og 13 fyrir framleiðsluna, með pinna 6 sem virkar sem inntak.Pinna 14 (VDD) verður að vera tengdur við aflgjafa.Pinna 7 (VSS) ætti að vera tengdur við jörðina.Hægt er að skipuleggja viðbótar hvata til að uppfylla sérstakar kröfur.

Pinnar 2 (VDD) og 4 (VSS) þjóna sem rafmagnstengingar.Pinnar 1 og 5 mynda framleiðsluna.Pinna 3 er inntakið.Pinna 11 tengist VDD.Pinna 9 er tengdur VSS.Pinna 12 þjónar sem framleiðsla.Pinna 10 veitir inntakið.

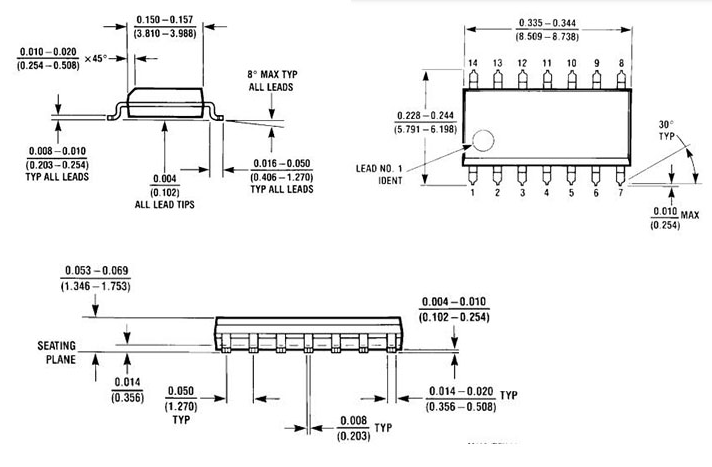

Mál CD4007

Framleiðandi CD4007

Á Semiconductor (NASDAQ: ON) er þekktur fyrir orkunýtnar nýjungar sínar og hjálpar alþjóðlegum viðskiptavinum í leit sinni að draga úr orkunotkun.Fyrirtækið veitir mikla úrval af lausnum í ýmsum greinum, þar á meðal bifreiðum, samskiptum og neytendafræðum.

Víðtæku vöruúrval fyrirtækisins þjónar sem stoð á áberandi markaði.Á hálfleiðara skilar aðlögunarhæfar og áreiðanlegar lausnir sem eru sniðnar að einstökum kröfum aðgreindra atvinnugreina.Í bifreiðageiranum auka vörur þeirra verulega skilvirkni ökutækja og öryggi sem leiðir til betri eldsneytiseyðslu og tryggir sléttari og öruggari ferð.Í neytandi rafeindatækni eru tilboð fyrirtækisins hönnuð til að hámarka afköst tækisins og lengja endingu rafhlöðunnar.

Á árangursríkri framboðsstjórnun hálfleiðara tryggir stjórnun stöðugt tímabært framboð á vörum sínum til að mæta alþjóðlegri eftirspurn.Umfangsmikið net aðstöðu og skrifstofu fyrirtækisins, sem er beitt á hættulegum mörkuðum í Norður-Ameríku, Evrópu og Asíu-Kyrrahafi, gerir það kleift að bregðast skjótt við markaðsþörf og kröfum viðskiptavina.

Hlutar með svipuðum forskriftum CD4007

Hlutanúmer	Framleiðandi	Pakki / mál	Fjöldi pinna	Rökfræðiaðgerð	Fjöldi hringrásar	Fjöldi framleiðslulína	Seinkun á útbreiðslu	Min framboðsspenna	Framboðsspenna	Skoða ber saman
CD4007cm	Á hálfleiðara	14-SOIC (0,154, 3,90mm breidd)	14	Inverter	2	3	50 ns	3 v	3V ~ 15V	CD4007cm
MC14007UBD	Á hálfleiðara	14-SOIC (0,154, 3,90mm breidd)	14	-	-	-	18 ns	-	5 V.	MC14007UBD
Sn74HCT04DR	Texas hljóðfæri	14-SOIC (0,154, 3,90mm breidd)	14	Inverter	-	-	55 ns	3 v	3V ~ 18V	Sn74HCT04DR

DataSheet PDF

CD4007cm gagnablöð:

Sívalur rafhlöðuhafar.pdf

MC14007UBD gagnablöð:

MC14007UB.pdf

MC14007UB.pdf

SN74HCT04DR DATASHEETS:

SN54HCT04, SN74HCT04.PDF

Algengar spurningar [FAQ]

1.. Hvað er hægt að nota CD4007?

CD4007 er fjölhæfur IC sem verkfræðingar geta nýtt sér í mörgum tilgangi.Það getur myndað keðju þriggja inverters, inverter með tveimur gírkassum eða flóknari rökfræðihliðum.Inverters og flutningshlið gegna alvarlegu hlutverki við að smíða stafræn kerfi eins og D flip-flops.Að viðurkenna sveigjanleika CD4007 gerir þér kleift að hanna sérsniðnar rafrásir án þess að þræta við að nota margar ICS.Hæfileikinn til að endurstilla sama IC fyrir mismunandi notkun ekki aðeins varðveitir pláss á prentuðum hringrásum heldur straumlínulagar hönnunarferlið einnig.Þessi aðlögunarhæfni gerir það að þykja vænt tæki í bæði fræðilegu og iðnaðarumhverfi.

2. Hver er spenna CD4007?

CD4007 IC er oft metið fyrir fjölbreytt notkun þess, lágt hitauppstreymi og áhrifamikil hávaða friðhelgi.Það starfar á milli VSS við -0,3V og VDD við +0,3V.Rétt spennustjórnun er grundvallaratriði til að viðhalda heiðarleika IC og lengja langlífi þess.Að tryggja að þessar rekstrarspennur séu staðfestar eru notaðar til að koma í veg fyrir rafmagns ofur sem getur brotið afköst IC í háþróaðri rafrásum.Athygli á þessum smáatriðum er að mestu veruleg á frumgerð áfanga rafrænnar hönnunar.

3.. Hver er hringrás CD4007?

CD4007 er smíðaður með málmoxíð hálfleiðara (MOS) tækni og er fáanlegur í DIP og SOP pakka.IC inniheldur þrjá N-rás og þrjá P-rás MOS smára af gerðinni.Þessi uppsetning er mjög gagnleg til að þróa bæði næði og samþætta rökstýringu.Notkun MOS tækni býður upp á kosti mikils inntaks viðnáms og lítillar orkunotkunar.Þessir ávinningur gerir CD4007 að viðeigandi vali fyrir nútíma lágmark-kraft forrit.Með því að nýta eiginleika MOS smára, geturðu náð hringrásum sem eru bæði skilvirkar og áreiðanlegar, aðallega viðeigandi á aldri flytjanlegra og áþreifanlegra raftækja.
