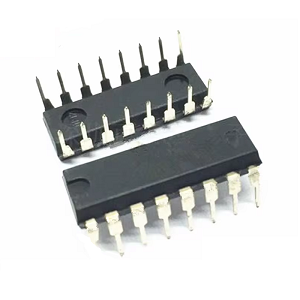

CD4014 IC: 8-bita vaktaskrá með samsíða aðföngum

Þessi handbók kannar CD4014, mjög aðlögunarhæfan CMOS samþætta hringrás sem er þekkt fyrir 8 bita vaktunarvirkni, sem styður bæði rað- og samhliða gagnainntak.CD4014 er þekktur fyrir fjölhæfni sína í fjölmörgum stafrænum rökfræðiforritum og er árangursríkur í atburðarásum sem krefjast skilvirkrar gagna meðhöndlunar og straumlínulagaðs flutnings, sérstaklega í samningur kerfum þar sem að draga úr notkun PIN er forgangsverkefni.Frá yfirliti yfir stillingar PIN þess að forritum og valkostum, þessi grein veitir ítarlega skoðun á því að nýta CD4014 fyrir nýstárlega rafræna hönnun og bjartsýni gagnastjórnun.

Vörulisti

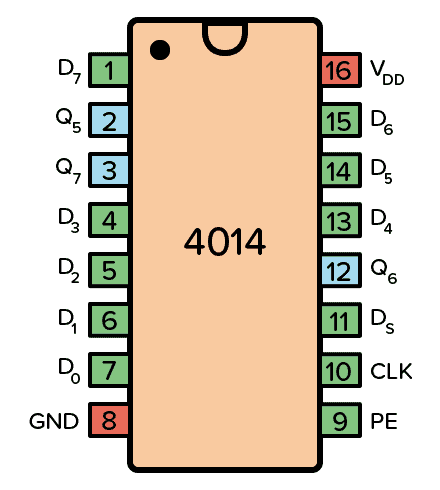

PIN -stillingar 4014 IC

Pinnaheiti	Pinna nr.	Tegund	Lýsing
VDD	16	Máttur	Framboðsspenna (+3 til +15V)
Gnd	8	Máttur	Jörð (0V)
D0-D7	1, 4, 5, 6, 7, 13, 14, 15	Inntak	Samhliða inntakspinna
Q5, Q6, Q7	2, 3, 12	Framleiðsla	Buffered framleiðsla frá síðustu þremur bitum
PE	9	Inntak	Samhliða virkja
Cp	10	Inntak	Klukkapinna til að samstilla inntakið
DS	11	Inntak	Rað inntak pinna

Nýting 4014 IC

Til að fara í að nota 4014 IC, byrjaðu á því að tengja VDD vandlega við jákvæða flugstöðina og GND við neikvæða flugstöðina.Þessi IC starfar innan aflsviðs 3V til 15V, en sértækar gerðir gætu lengst allt að 20V.Það er ráðlegt að skoða gagnablaðið fyrir nákvæmar rafmagnsatriði og sníða einstaka uppstillingu þína.Valið spennusvið hefur bein áhrif á rekstrarheiðarleika tækisins og stöðuga virkni.

Hefja samhliða hleðslu gagna með því að skipta um samsíða virkja (PE) pinna í hátt ástand.Tengdu valin gagnainntak þitt yfir samhliða gagnapinna sem merktir eru D0 við D7.Hækkandi brún merki sem beitt er við CLK pinna tekur fyrirhuguð gögn inn í skrána.Þessi undirbúningsfasa speglar að setja teymi á vel samræmda æfingu, þar sem hlutverk og samstilling eru afar mikilvæg.

Byrjaðu gögn sem breytast með því að skipta um PE -pinnann í lágt ástand.Hver hækkandi CLK púls færir gögn smám saman.Í þessum ham þjónar DS PIN fyrir inntak raðgagna og auðveldar sveigjanlega gagnavinnslu.Þessi aðgerð verður einkum gagnleg þegar þörf er á vökvagögnum, sem tryggir skilvirka skipulag og flokkun stafrænna merkja.

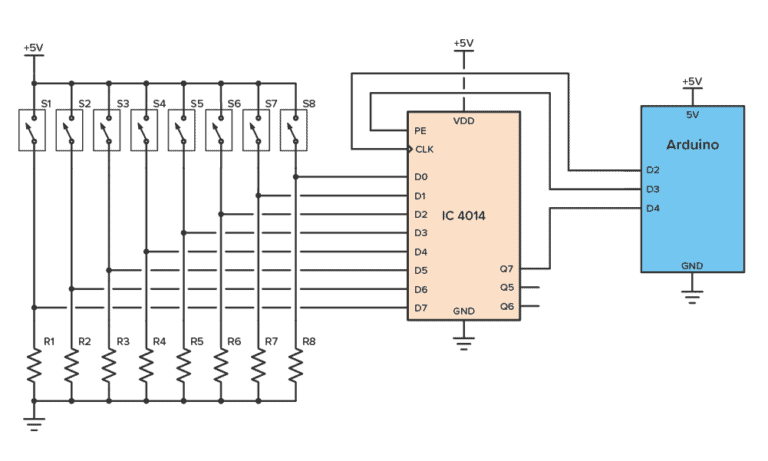

Umsóknarrás CD4014

The CD4014 Skiptaskrá er hagnýt tæki til að lesa ríki allt að átta rofa með því að nota aðeins þrjá örstýringarpinna, svo sem með Arduino.Þetta gerir það tilvalið fyrir verkefni þar sem framboð pinna er takmarkað, þar sem það stækkar inntaksgetu á skilvirkan hátt án þess að þurfa auka vélbúnað.Hringrásin virkar með því að handtaka ríki allra tengda rofa og senda þessi gögn til örstýringarinnar einn í einu.CD4014 notar samhliða umbreytingu og röð, sem gerir þér kleift að fylgjast með mörgum rofa en halda raflögninni einföldum og samningur.

Til að setja það upp skaltu tengja D3 pinna Arduino við samsíða (PE (PE) pinna CD4014 (PE), D2 við klukkuna (CLK) pinna og D4 við gagnaútganginn (Q) pinna.D3 virkjar klemmuna til að handtaka rofa ríkja, D2 sendir klukkupúls til að færa ríkin í framleiðsluna og D4 les gögnin í röð.Hver klukkupúls færir næsta rofaástand yfir í framleiðsla pinna, sem gerir Arduino kleift að lesa alla átta rofana í einu.Þessi aðferð er skilvirk og sparar bæði rými og úrræði.Með því að nota CD4014 geturðu stjórnað mörgum aðföngum með lágmarks I/O notkun, einfaldað hönnun þína og dregið úr flækjum.Þetta er samningur og áreiðanleg lausn fyrir verkefni sem krefjast nákvæms eftirlits með rofaástandi.

CD4014 Jafngildi og val

Jafngildi

• NTE4014

• MC14014

• HCF4014

• HEF4014

• CD4014be

Val

• 74HC165

• 74HC166

• 74HC198

Gagnablað

CD4014BE gagnablöð:
