Staða skynjari kambásar: Virkni, bilunareinkenni, prófanir og forrit

Í bílum nútímans er stöðuskynjari kambássins lykilatriði vélarinnar.Þessi skynjari hjálpar tölvu bílsins, þekktur sem stjórnunareining vélarinnar (ECM), vertu viss um að allt í vélinni gangi vel.Það skoðar hvar kambásinn er og hversu hratt það er að hreyfa sig og segir ECM að stilla tímasetningu eldsneytis og neista afhendingar.Þetta gerir bílinn að keyra betur, nota eldsneyti á skilvirkari hátt og framleiða minni mengun.Þessi grein mun útskýra hvað Camshaft Position Sensor gerir, hvers vegna það er mikilvægt og hvað getur farið úrskeiðis við það.

Vörulisti

Hvað er kambás stöðuskynjari?

Staða skynjari kambás er mikilvægur hluti af vél bílsins.Það hjálpar vélinni að keyra snurðulaust með því að stjórna þegar neisti stangir á eldinn og þegar eldsneyti er sprautað.Þessi skynjari heldur utan um hversu hratt kambásinn er að snúast og hvar hann er staðsettur.Það sendir síðan þessar upplýsingar til stjórnunareiningar vélarinnar (ECM), sem notar gögnin til að stilla tímasetningu vélarinnar fyrir betri afköst, eldsneytisnýtingu og minni losun.Skynjarinn er settur nálægt kambásnum svo hann geti safnað nákvæmum gögnum.Nákvæm staðsetning þess fer eftir vélarhönnuninni og bílaframleiðandanum.

Starf skynjarans er að greina hreyfingu kambásarinnar án truflana.Það hjálpar einnig vélinni að vita hvaða strokka er í rafmagnsslaginu og tryggir að eldsneytisinnspýtingin og tímasetningin íkveikju séu samstillt við sveifarásina.Jafnvel þó að staðsetningarskynjari kambássins sé lítill, þá leikur hann stórt hlutverk í því hversu vel vélin virkar.Það hjálpar vélinni að byrja rétt, keyra á skilvirkan hátt og nota eldsneyti skynsamlega.Án þessa skynjara gæti vélin misskilin, stöðvað eða átt í vandræðum með að byrja.Þetta gerir það að meginhluta nútíma bílatækni.

Aðgerðir kambásar staðsetningarskynjarans

Aðalhlutverk kambásarskynjara er að fylgjast með og tilkynna um nákvæma stöðu og snúningshraða kambásarinnar fyrir stjórnunareining vélarinnar (ECM) til að stjórna ýmsum þáttum í notkun vélarinnar.Þessi skynjari safnar stöðugt gögnum til að tryggja að ECM geti nákvæmlega stjórnað tímasetningu eldsneytissprautu, tímasetningu íkveikju og tímasetningu breytileika (VVT).Án nákvæmrar inntaks frá þessum skynjara myndi ECM eiga í erfiðleikum með að samstilla þessar aðgerðir, sem leiddi til óhagkvæmrar brennslu, minni afköst og aukinnar eldsneytisnotkunar.Skynjarinn hjálpar til við að greina hvers konar óreglu í hreyfingu kambássins, svo sem misfiri eða vélrænni vandamál, sem gæti haft neikvæð áhrif á afköst vélarinnar.Með því að bera kennsl á þetta ósamræmi getur ECM gert aðlögun til að viðhalda sléttri notkun og koma í veg fyrir hugsanlega skemmdir á vélum í vélinni.

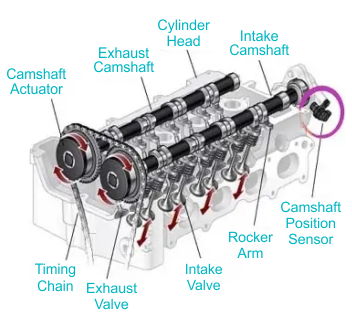

Mynd 2. Skýringarmynd af (DOHC) vél með stöðuskynjara kambás

Ein lykilatriði skynjarans í kambásnum er að aðstoða við nákvæma tímasetningu inntöku og útblástursventla með því að miðla gögnum til ECM.Þar sem kambásinn stjórnar opnun og lokun þessara loka, gera gögn skynjarans kleift að ákvarða nákvæma stund fyrir sprautu og neista íkveikju.Þessi samstilling er mikilvæg vegna þess að kveikja á eldsneytis-loftinu verður að kveikja á kjörpunkti í brunahringrásinni til að hámarka afköst en lágmarka sóun eldsneytis og losunar.Ef staðsetningarskynjari kambásar mistakast eða veitir ónákvæm gögn, getur vélin orðið fyrir gróft lausagangi, hik við hröðun eða jafnvel stöðvandi, þar sem ECM myndi ekki geta stjórnað tímasetningu lokans á áhrifaríkan hátt.Ennfremur, vegna þess að kambásinn snýst á helmingi hraða sveifarásarinnar, tryggir skynjarinn að ECM geti greint á milli inntöku og útblásturslaga og komið í veg fyrir misreikninga í tímasetningu sem annars gæti leitt til óhagkvæmni vélarinnar.Með því að fylgjast stöðugt með þessum hreyfingum hjálpar skynjarinn við að viðhalda sléttri og stöðugri notkun vélarinnar.

Önnur hlutverk kambásarskynjara er hlutverk hans í að styðja við breytilegan lokunartímabil (VVT) kerfið, sem aðlagar virkan tímasetningu lokans til að hámarka afköst við mismunandi akstursskilyrði.Í ökutækjum sem eru búin VVT tækni treystir ECM á gögn frá kambás stöðuskynjara til að breyta tímasetningu lokans út frá þáttum eins og álagi vélarinnar, hraða og inngjöf.Með því móti getur kerfið bætt eldsneytisnýtni á lægri hraða en hámarkað kraft á hærri hraða og skapað jafnvægi milli afkösts og efnahagslífs.Með því að hámarka tímasetningu inntöku og útblástursventla stuðlar skynjarinn að minni losun með því að tryggja fullkomnari eldsneytisbrennslu.Mismunandi gerðir af skynjara fyrir kambás, veita ECM nákvæma og áreiðanlega gagnaflutning og tryggja að leiðréttingarnar á tímasetningu lokans séu nákvæmar og móttækilegar.

Staðsetning staðsetningarskynjara kambásarinnar

Staða skynjari kambássins er settur vandlega í vélina til að tryggja að hann geti nákvæmlega fylgst með hreyfingu kambásarinnar.Þó að nákvæm staðsetning þess sé háð gerð og gerð ökutækisins, þá er það almennt að finna nálægt strokkahausnum, fest við tímasetningarhlífina eða fest á vélarblokkina.Þessi stefnumótandi staðsetning gerir skynjaranum kleift að safna nákvæmum snúningsgögnum frá kambásnum til að stjórna tímasetningu vélarinnar.Með því að fylgjast stöðugt með hreyfingu kambásarinnar hjálpar skynjarinn að tryggja að vélin gangi vel og skilvirkt.Án rétt staðsettan skynjara myndi stjórnunareining vélarinnar (ECM) ekki fá gögnin til að stilla tímasetningu íkveikju og eldsneytissprautu rétt.

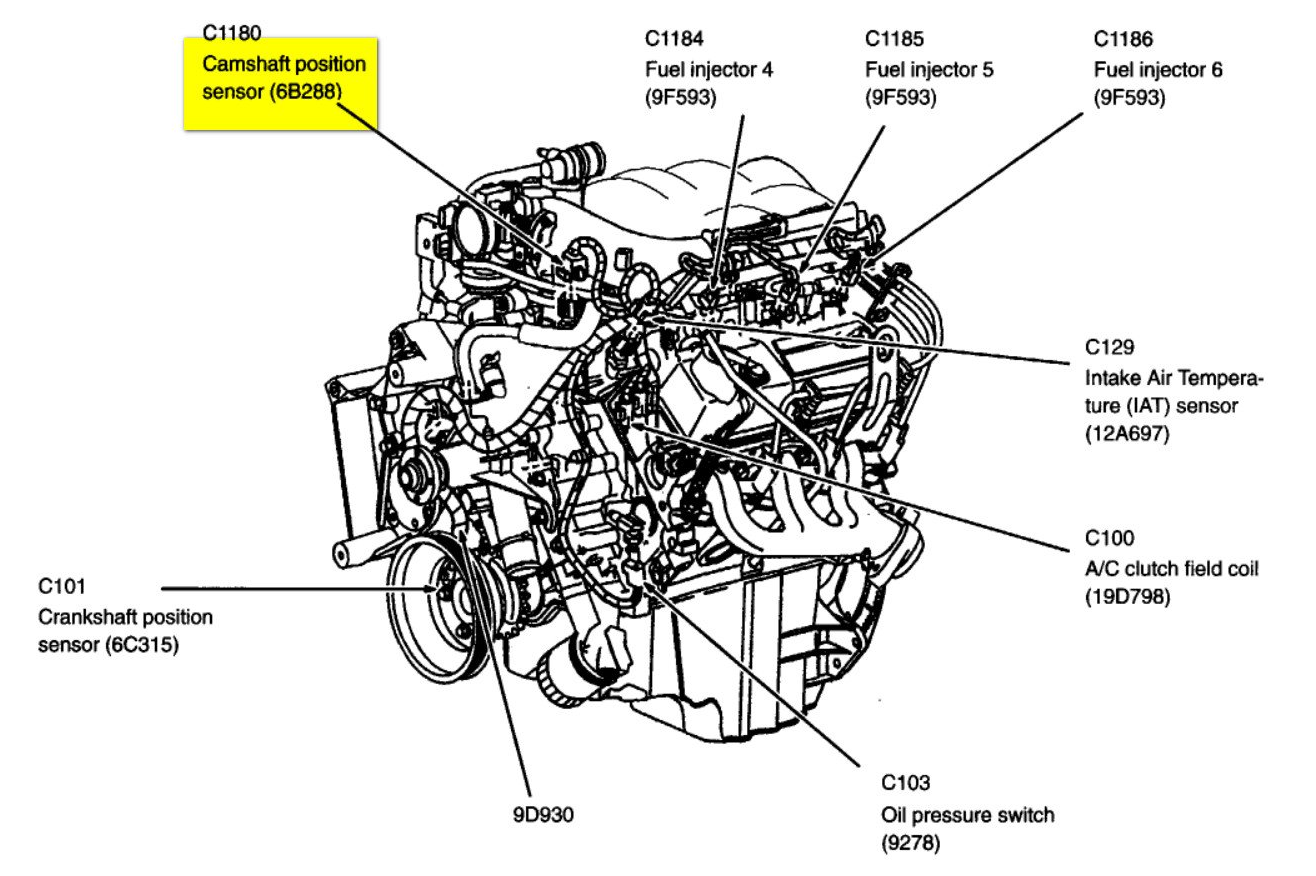

Mynd 3. Staðsetning staðsetningarskynjara kambásar

Í sumum vélum er stöðuskynjari kambássins falinn á bak við tímasetningarhlífina, sem gerir það krefjandi að fá aðgang að.Að ná skynjaranum í þessum tilvikum getur krafist viðbótarskrefa, svo sem að fjarlægja hlífina eða aðra íhluta í nágrenninu.Þrátt fyrir aukna áreynslu sem þarf til aðgangs er þessi staðsetning mikilvæg vegna þess að hún gerir skynjaranum kleift að greina breytingar á stöðu kambásarinnar.ECM treystir á þessi gögn til að gera stöðugar aðlaganir sem bæta afköst vélarinnar, eldsneytisnýtni og aksturshæfni í heild.Rétt staðsetning skynjarans tryggir að vélin starfar á sitt besta og dregur úr hættunni á misferlum eða afköstum sem geta stafað af röngum tímasetningu.

Hvernig Camshaft stöðu skynjari virkar?

Staða skynjari kambássins virkar með því að greina snúning kambásarinnar og breyta þessari hreyfingu í rafræn merki.Þessi merki eru síðan send til vélstýringareiningarinnar (ECM), sem notar gögnin til að stilla tímasetningu vélarinnar og aðrar aðgerðir.Hvernig skynjarinn fangar hreyfingu kambássins fer eftir sérstökum tegundum tækni sem hann notar.Algengustu gerðirnar fela í sér segulmagnaðir, inductive, sal áhrif og sjónskynjarar.

Segulskynjari starfar út frá breytingum á segulsviðinu.Þegar kambásinn snýst veldur það sveiflum í segulsviðinu, sem skynjarinn skynjar.Þessum breytingum er síðan breytt í rafmagnsmerki sem er sent til ECM.Að sama skapi virkar inductive skynjari með spólu og segli.Þegar kambásinn snýst, fara málmtennur á gír við skynjarann, breyta segulsviðinu og búa til spennumerki.

Halláhrif skynjari virkar á annan hátt með því að nota hálfleiðara flís til að greina segulsvið.Í stað þess að treysta á að breyta spennustigum framleiðir það stafrænt merki sem kveikir og slökkt þegar kambásinn snýst.Þetta gerir ECM kleift að fá hreint og nákvæm merki.Aftur á móti notar sjónskynjari ljósgeisla og snúningsskífu með rifa eða götum.Þegar diskurinn snýst með kambásinni truflar hann ljósgeislann með reglulegu millibili.Skynjarinn skynjar þessar truflanir og breytir þeim í merki sem gefa til kynna stöðu kambásarinnar.

Hver tegund af kambás stöðuskynjara hefur sinn ávinning, en allir þjóna sama tilgangi og veita ECM nákvæm og gögn.Þetta tryggir rétta afköst vélarinnar, skilvirkan eldsneytisbrennslu og slétta notkun ökutækja.

Tegundir og einkenni staðsetningarskynjara í kambás

Það eru til mismunandi gerðir af skynjara fyrir kambás og þeir eru flokkaðir út frá því hvernig þeir starfa.Þrjár megin gerðirnar eru segulmagnaðir skynjari, AC framleiðsla skynjari og Hall Effect Sensor.Hver þessara skynjara virkar á aðeins annan hátt og er hannaður til að mæta þörfum sérstakra vélarkerfa.Að skilja þessar tegundir og einkenni þeirra hjálpar til við að velja réttan skynjara fyrir ökutæki og greina öll vandamál sem geta komið upp.

Segulskynjari

Segulkambastöðunarneminn virkar með því að nota meginregluna um rafsegulvökva.Það inniheldur varanlegan segull og spólu af vír.Þegar kambásinn snýst fer tannhjól eða tregðu nær skynjari og veldur breytingum á segulsviðinu.Þessar breytingar skapa rafmagnsmerki sem er breytilegt í styrk og tíðni, allt eftir því hversu hratt kambásinn snýst.Þessi tegund skynjara er venjulega sett inni í dreifingaraðilanum eða nálægt kambásnum.

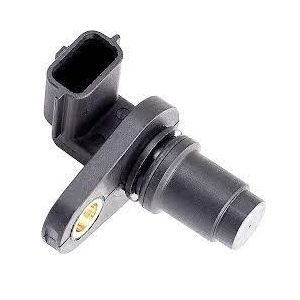

Mynd 4. Segultegund kambásarskynjari

Það framleiðir hliðstætt spennumerki, sem þýðir að merkið breytist stöðugt þegar kambásinn hreyfist.Einn stærsti kostur segulskynjara er einfaldleiki þess og ending.Það þarf ekki utanaðkomandi aflgjafa, sem gerir það áreiðanlegt við mörg vélarskilyrði.Hins vegar hefur það nokkra galla.Styrkur merkisins getur haft áhrif á hitastigsbreytingar og nákvæma staðsetningu skynjarans.Ef skynjarinn er ekki settur rétt, eða ef hann verður of heitur, getur frammistaða hans minnkað.

AC framleiðsla skynjari

AC framleiðsla kambásar staðsetningarskynjari býr til skiptisstraum (AC) merki þegar kambásinn snýst.Þessi skynjari vinnur með tregðu hjóli, sem hefur verið vandlega dreifðar tennur.Þegar þessar tennur fara framhjá skynjaranum búa þær til AC spennu sem ECM notar til að ákvarða stöðu kambássins og tímasetningu strokka vélarinnar.Þessi skynjari er venjulega staðsettur nálægt kambásnum og er oft samþættur öðrum tímasetningarhlutum vélarinnar.

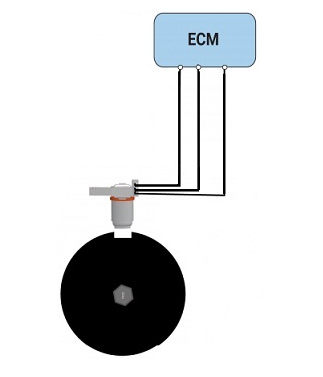

Mynd 5. AC framleiðsla skynjari skynjari

Helsti kostur þess er að það framleiðir sterkt merki, jafnvel þegar vélin er í gangi á lágum hraða.Þetta gerir það gott val til að tryggja að ECM fái nákvæm gögn við allar akstursaðstæður.Hins vegar þarf að vinna merki frá AC framleiðsla skynjara áður en ECM getur notað það rétt.Þetta þýðir að ECM verður að hafa rétta tækni til að túlka gögnin á réttan hátt.

Halláhrif skynjari

Hall Effect Camshaft stöðuskynjari er lengra kominn en aðrar gerðir.Það virkar með hálfleiðara flís sem skynjar breytingar á segulsviði.Þessi skynjari er með þrjá vír: einn fyrir kraft, einn fyrir jörðu og einn til að senda merkið.Þegar málmhlut, svo sem tregðu eða tímasetningarhjól, færist framhjá skynjaranum, breytir það segulsviðinu.Þetta kallar fram Halláhrif, sem framleiðir stafrænt merki í formi ON/OFF púls.

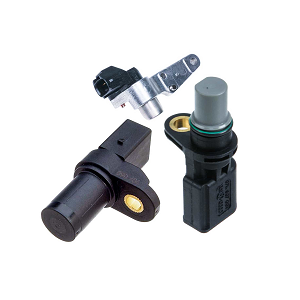

Mynd 6. Hall Effect Camshaft skynjari

Þessi tegund skynjara er sett nálægt kambásaspyrnum eða tímasetningarbúnaði.Ólíkt segulskynjara, sem framleiða hliðstætt merki, býr Hall Effect Sensor fram stafrænt merki.Þetta gerir það nákvæmari og áreiðanlegri.Það hefur einnig minni áhrif á hitastigsbreytingar eða rafmagns truflun, sem þýðir að það veitir nákvæm gögn við ýmsar aðstæður.Hins vegar þarf þessi tegund skynjara að aflgjafa gangi.Ef það tekst ekki getur verið erfiðara að greina og gera við það samanborið við einfaldari skynjara.

Raflögn og merki sendingar á stöðuskynjara kambás

Camshaft Position Sensor (CMP) er mikilvægur þáttur í nútíma innbrennsluvélum, sem ber ábyrgð á eftirliti með stöðu og snúningshraða kambásarinnar.Þessi gögn eru síðan send til rafræna stjórnunareiningarinnar (ECU), sem notar þau til að stjórna aðgerðum lykilvélar eins og tímasetningu íkveikju, innspýting eldsneytis og tímasetningu lokans.Með því að tryggja að ECU fái nákvæmar og upplýsingar um stöðu Camshaft hjálpar skynjarinn að hámarka skilvirkni vélarinnar, afköst og losunarstýringu.Án þess að réttmætan skynjara skynjara, ECU, getur ECU ekki samið nákvæmlega vélaraðgerðir, sem getur leitt til lélegrar afköst, aukinnar eldsneytisnotkunar og jafnvel vélarbilunar í alvarlegum tilvikum.Þessi skynjari er mikilvægur í nútíma vélum sem treysta á röð eldsneytissprautunar og tímasetningar breytileika, þar sem allar ónákvæmni í gögnum um stöðu kambásar geta truflað allt brennsluferlið.

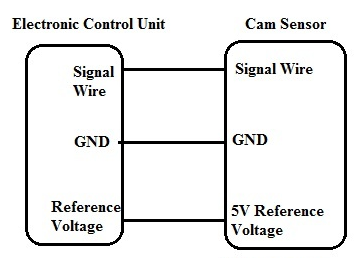

Mynd 7. Raflagnir á kambásarstöðu

Í þriggja víra kambás stöðu skynjara er skynjarinn rafrænt tengdur við ECU í gegnum þrjá aðgreinda vír: merkisvírinn, jörðina (GND) vír og viðmiðunarspennuvír.Hver þessara víra gegnir hlutverki við að tryggja að skynjarinn gangi rétt.Merkisvírinn er ábyrgur fyrir því að senda staðsetningargögn frá skynjaranum til ECU.Þegar kambásinn snýst, skynjar skynjarinn hreyfingu sína og breytir því í rafmagnsmerki, sem síðan er sent í gegnum merkisvírinn til ECU.Þetta gerir ECU kleift að ákvarða nákvæma tímasetningu eldsneytisinnspýtingar og neista íkveikju, sem tryggir notkun sléttra vélar.Jörð (GND) vír veitir rafmagns jarðtengingu til að ljúka hringrásinni og koma í veg fyrir rafsveiflur sem gætu truflað afköst skynjarans.Viðmiðunarspennuvírinn, venjulega afla stöðugs 5V frá ECU, knýr skynjarann, sem gerir honum kleift að búa til nákvæmt og stöðugt merki.Ef einhver af þessum vírum skemmist eða aftengdur, getur skynjarinn ekki sent gögn rétt, sem leiðir til afköstum vanda.

Þegar kambásinn snýst við aðgerð vélarinnar fylgist kambásarskynjarinn stöðugt eftir stöðu sinni og sendir samsvarandi spennumerki til ECU.ECU notar síðan þessar upplýsingar til að aðlaga eldsneytisafgreiðslu, tímasetningu íkveikju og tímasetningu lokans, sem tryggir hámarks brennslu skilvirkni.Í vélum sem eru búin með breytilegum lokunartíma (VVT) kerfum, gegnir stöðuskynjari kambásar enn mikilvægara hlutverk með því að bjóða upp á gögn sem gerir ECU kleift að stilla tímasetningu lokans á virkan hátt fyrir betra eldsneytishagkerfi og afköst.Bilun skynjari eða gölluð raflögn getur leitt til margvíslegra vanda, þar á meðal misfires, gróft lausagang, hik við hröðun, lélegt eldsneytiseyðslu og jafnvel vél sem tekst ekki að byrja.Í mörgum tilvikum mun ECU greina bilun í skynjara hringrásinni og kveikja á Check Engine Light (CEL) og geyma greiningarvandamál (DTC) sem hægt er að sækja með OBD-II skanni.

Regluleg skoðun og viðhald kambásarskynjara og raflögn hans þarf að tryggja áreiðanlega afköst vélarinnar.Ef vélin sýnir einkenni skynjara sem mistakast, ætti að framkvæma ítarlega greiningarferli, þar með talið að athuga raflögn skynjara, prófa spennuframboðið og skoða skynjarann ​​sjálfan vegna skemmda eða mengunar.Í sumum tilvikum getur óhreinn eða skemmdur skynjari valdið hléum á merkjum, sem leitt til afkösts vandamála í sporadískum vélum.Að skipta um gallaðan skynjara fyrir kambás er venjulega einfalt ferli, en að tryggja að viðeigandi tengingar tengingar séu alveg eins mikilvægar.Vel starfandi stöðuskynjari kambásar gerir ECU kleift að stjórna nákvæmlega vélarekstri, bæta skilvirkni, draga úr losun og auka heildar akstursárangur.

Hvernig á að greina málefni skynjara um kambás?

Gallaður stöðuskynjari kambás getur valdið alvarlegum vandamálum vélarinnar.Hér að neðan eru lykileinkenni, orsakir þeirra og hvernig þau hafa áhrif á ökutækið þitt:

Vélar misfirir

Þegar bilun í staðsetningu kambássins er bilað fær ECM röng gögn um stöðu kambásarinnar.Þetta truflar nákvæma samhæfingu milli eldsneytissprauta og íkveikjukerfisins, sem leiðir til óviðeigandi tímasetningar eldsneytissprauta.Fyrir vikið getur brennsla ekki komið fram rétt í einum eða fleiri strokkum, sem veldur því að vélin misskilin.Þú gætir tekið eftir einkennum eins og hik við akstur, grófa eða skjálfta akstursupplifun eða skyndilega valdamissi þegar þú flýtir fyrir.Tíð misskilningur getur aukið losun, dregið úr skilvirkni vélarinnar og jafnvel valdið langtíma skemmdum á vélum í vélinni.Ef það er látið vera óbeðin, geta endurteknar misfires kallað á ljós vélarljósið og leitt til alvarlegri vélrænna bilana.

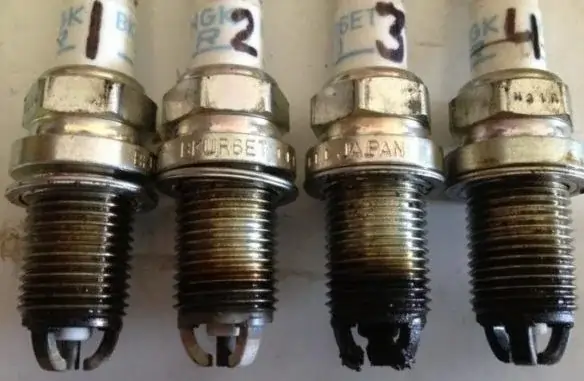

Mynd 8. Fouled og skemmd neistaplötur vegna misskilnings vélarinnar

Lélegt eldsneytishagkerfi

Staða skynjari kambássins gegnir hlutverki við að stjórna sprautu eldsneytis með því að hjálpa ECM að ákvarða rétt magn af eldsneyti sem þarf til að ná sem bestum bruna.Þegar skynjarinn mistakast getur ECM sprautað of mikið eða of lítið eldsneyti, valdið óhagkvæmri bruna og dregið úr heildar eldsneytiseyðslu.Þetta þýðir að vélin mun brenna meira eldsneyti en nauðsyn krefur, sem leiðir til meiri eldsneytisnotkunar og aukins kostnaðar við dæluna.Áberandi lækkun á eldsneytisnýtingu getur einnig bent til þess að vélin bæti fyrir röng gögn með því að vinna erfiðara en hún ætti að gera.Með tímanum getur þessi auka stofn flýtt fyrir sliti á ýmsum vélum í vélum, sem hugsanlega leitt til frekari vélrænna vandamála.Ef þú tekur eftir minnkun á mílufjöldi er mikilvægt að greina og taka á vandamálinu tafarlaust.

Gróft lausagangur

Skemmtilegur skynjari í kambás getur valdið því að vélin glímir við að viðhalda stöðugu aðgerðalausu.Án nákvæmra gagna frá skynjaranum getur ECM misreikað loft-eldsneytisblönduna og tímasetningu íkveikju, sem leiðir til rangrar hegðunar vélarinnar þegar ökutækið er í hvíld.Þú gætir upplifað óhóflega titring, sveiflukennda snúninga eða jafnvel heyrt óvenjulega hávaða frá vélinni.Í sumum tilvikum getur vélin stöðvast þegar hún er stöðvuð við rautt ljós eða meðan hún er í umferðinni.Þetta mál getur orðið alvarlegra með tímanum, sem gerir það erfitt að halda vélinni gangandi.Að hunsa grófa lausagang getur leitt til frekari skemmda á íkveikju og eldsneytiskerfi, sem gerir viðgerðir dýrari þegar til langs tíma er litið.

Erfiðleikar við að hefja vélina

Staða skynjari kambásar hjálpar ECM að ákvarða nákvæma stöðu stimplanna fyrir íkveikju.Ef skynjarinn byrjar að mistakast getur hann sent veikt, seinkað eða röng merki, sem gerir það erfitt fyrir vélina að byrja.Þetta getur leitt til þess að vélin sveiflast í langan tíma áður en loksins er snúið við eða í sumum tilvikum, ekki að byrja með að öllu leyti.Endurtekin upphafsmál geta sett viðbótarálag á rafhlöðuna og byrjunar mótor og aukið hættuna á ótímabærum bilun þessara íhluta.Ef bíllinn þinn á oft í erfiðleikum með að byrja er mikilvægt að greina hvort skynjari kambásar sé sökudólgurinn.Skipt um skynjara snemma getur komið í veg fyrir óþarfa slit á öðrum hlutum upphafskerfisins.

Skíthæll eða stöðvast við akstur

Ósamræmd merki frá gölluðum skynjara fyrir kambás geta leitt til skyndilegs aflmissi við akstur.Þú gætir tekið eftir því að ökutækið skíthæll eða hikandi, sérstaklega við hröðun, þar sem vélin á í erfiðleikum með að viðhalda réttri tímasetningu.Þetta getur gert akstur ófyrirsjáanlegan og óöruggan í umferðinni eða á þjóðvegshraða.Í alvarlegum tilvikum getur vélin stöðvast alveg án viðvörunar, sem stafar af öryggisáhættu.Stöðug vél getur verið hættuleg ef hún gerist á miðju gatnamótum eða meðan hún sameinast á þjóðveg.Ef ökutækið þitt lendir í tíðum básum eða skyndilegum skíthæll er mikilvægt að skoða og skipta um stöðuskynjara kambás eins fljótt og auðið er til að endurheimta sléttan og áreiðanlegan árangur.

Algengar orsakir bilunar í kambás

Staða skynjari kambássins gegnir hlutverki í tímasetningu og afköstum vélarinnar, en eins og hver hluti er hann næmur fyrir bilun með tímanum.Nokkrir þættir stuðla að bilun þess, allt frá umhverfisáhrifum til vélrænnar slits og óviðeigandi uppsetningar.Að skilja þessar orsakir getur hjálpað til við að greina vandamál snemma og koma í veg fyrir óvænt vélarvandamál.

Umhverfisaðstæður

Erfiðar umhverfisaðstæður, svo sem mikill hitastig, mikill rakastig og útsetning fyrir óhreinindum eða rusli, geta haft áhrif á langlífi kambásarskynjara.Þar sem skynjarinn er staðsettur innan vélarflóans er hann stöðugt háður mikilli hita, sem getur leitt til niðurbrots innri rafrásar þess.Með tímanum getur langvarandi útsetning fyrir óhóflegum hita valdið því að rafrænir íhlutir skynjarans stækka og dragast saman, sem leiðir til örkrabba í rafrásinni og bilun.Í köldu loftslagi geta hröð hitastigssveiflur einnig stuðlað að uppbyggingu þéttingar, sem hugsanlega valdið innri skammhlaupum sem trufla merkjasendingu skynjarans.

Raka afskipti er annar umhverfisþáttur sem getur haft neikvæð áhrif á virkni skynjarans.Ef vatn eða rakastig seytlar inn í húsnæði skynjarans getur það leitt til tæringar á innri raflögn og tengjum, veikingu rafleiðni.Vegasalt og efni sem notuð eru til að afnema við vetraraðstæður geta flýtt fyrir tæringu og skorað enn frekar á skilvirkni skynjarans.Að auki getur ryk, óhreinindi og rusl frá óbóta vegum eða utanvegaakstur safnast um skynjarann ​​og hindrað getu hans til að greina stöðu kambássins nákvæmlega.Án viðeigandi hlífðar og viðhalds getur lengd útsetning fyrir þessum þáttum smám saman leitt til skynjarabilunar.

Mengun

Olíuleka og mengun frá vökvavökva getur haft mikil áhrif á afköst kambásarskynjara með því að trufla getu hans til að greina snúningsstöðu kambásarinnar nákvæmlega.Ef vélin þróar olíuleka vegna slitinna lokunarþekju, leka kambásarþéttinga eða gallað loftræstikerfi, getur olía sippað á skynjarann ​​og búið til lag af óhreinindum og leifum.Þessi uppbygging getur einangrað skynjarann ​​frá því að fá rétt segulmerki frá kambásnum, sem leiðir til ónákvæmra aflestrar eða fullkominnar skynjarabilunar.Olíumengun getur sogað í rafmagnstengi skynjarans og valdið lélegri tengingu og hléum merkistapi, sem getur kallað fram ljós vélarinnar og haft áhrif á afköst vélarinnar.

Burtséð frá olíumengun, getur spón úr innri vélinni einnig haft áhrif á nákvæmni skynjarans.Þar sem margir stöðuskynjarar í kambás treysta á segulsvið til að greina hreyfingu kambásar, getur nærvera örsmáa málmagnir truflað þennan reit, sem leitt til rangra skynjara.Þessar málmspakkanir geta átt uppruna sinn í slitnum tímasetningarhlutum, óviðeigandi smurningu eða óhóflegri slit á vélinni með tímanum.Reglulegar olíubreytingar og skoðanir geta hjálpað til við að draga úr hættu á mengun og tryggja að skynjarinn haldist laus við hindranir sem gætu skert virkni hans.

Vélræn slit og öldrun

Eins og allir aðrir vélarhlutar, upplifir stöðuskynjari kambásar náttúrulegan slit með tímanum vegna langvarandi útsetningar fyrir titringi vélarinnar, hita hringrás og stöðugri notkun.Þegar skynjarinn eldist geta innri rafeindir hans brotið niður, sem leitt til minni nákvæmni við að greina stöðu kambásarinnar.Plasthúsnæði skynjarans getur einnig orðið brothætt vegna endurtekinna útsetningar fyrir hita og streitu vélarinnar og eykur líkurnar á sprungum og bilun.Ennfremur, tregðu hjól eða tímasetningarþættir sem skynjarinn hefur samskipti við getur slitnað með tímanum og valdið því að skynjarinn glímir við að lesa stöðu kambásar nákvæmlega.

Raflagnir og tengi sem tengjast skynjaranum geta einnig versnað með aldri, sem leitt til hléa á tengslum.Brotið eða brothætt raflögn getur valdið ósamræmdum rafmerkjum, sem leiðir til rangra véla, stöðvunar eða hik við hröðun.Í sumum tilvikum geta laus eða tærð rafmagnstengi skapað lélega snertingu, sem leitt til rangra hegðunar vélarinnar og greiningar vandræðakóða.Reglulegar skoðanir á raflögn og íhluta skynjarans geta hjálpað til við að greina merki um öldrun áður en þeir stigmagnast í alvarlegum árangri.

Óviðeigandi uppsetning eða meðhöndlun

Röng uppsetning á kambásarskynjara getur leitt til ótímabæra bilunar með því að setja óþarfa streitu á íhlutinn eða valda óviðeigandi röðun við kambásinn.Ef skynjarinn er yfirstétt við uppsetningu getur hann sprungið eða brenglað húsið og haft áhrif á getu hans til að virka rétt.Á hinn bóginn, ef það er lauslega sett upp, getur það titrað óhóflega, sem leitt til ónákvæmra aflestrar eða fullkominnar aðskilnaðar frá festingarstöðu.Í kjölfar ráðlagðra togforskrifta framleiðandans er mikilvægt að tryggja örugga en ekki truflandi uppsetningu.

Með því að nota litlar gæði eftirmarkaðsskynjara getur það aukið líkurnar á ótímabærum bilun.Ódýrir eða illa framleiddir skynjarar mega ekki uppfylla sömu endingu og árangursstaðla og OEM (upprunalegir búnaðar framleiðandi) íhlutir, sem leiðir til styttri líftíma og tíðar skipti.Gróft meðhöndlun meðan á viðhaldi stendur, svo sem að sleppa skynjaranum eða draga á raflögnina of kraftmikið, getur einnig skemmt viðkvæmar innri hringrásir.Vélvirkni og ökutæki eigendur ættu að sjá um þegar skipt er um skynjarann ​​til að forðast að kynna óæskilegt streitu sem gæti stytt rekstrarlíf hans.

Prófa og viðhalda stöðuskynjara kambás

Að tryggja rétta virkni skynjara camshaft stöðu er mikilvægt til að viðhalda skilvirkni og afköstum vélarinnar.Gallaður skynjari getur leitt til vandamála eins og gróft lausagangs, lélegrar hröðunar, misskilnings eða jafnvel byrjunarástands.Til að koma í veg fyrir þessi vandamál er þörf á reglulegu prófunum og viðhaldi.

Prófun á stöðuskynjara kambásarinnar

Ein áhrifaríkasta leiðin til að prófa kambásarskynjara er með því að nota stafrænan multimeter til að mæla spennu, viðnám og framleiðsla merkja.Prófunarferlið felur venjulega í sér eftirfarandi skref:

1. Sjónræn skoðun

Áður en þú notar einhver prófunartæki skaltu byrja með ítarlega sjónrænni skoðun á skynjara kambásar og íhluta hans í kring.Leitaðu að öllum merkjum um líkamlegt tjón, svo sem sprungur, tæringu, olíumengun eða laus tengi.Þar sem skynjarinn er oft útsettur fyrir hita, titringi og vélum, geta rafmagnstengi hans og raflögn versnað með tímanum.Ef það eru einhverjar flísar vír eða lausar tengingar, ætti að gera við þær eða skipta um það áður en haldið er áfram með frekari prófun.Stundum getur gallaður skynjari ekki verið undirrót málsins.Skemmdir raflögn, léleg jarðtenging eða veik rafhlaða getur einnig leitt til ónákvæmra upplestra.Að tryggja að raflögnin sé ósnortin og skynjarinn sé örugglega festur getur hjálpað til við að útrýma rangar greiningar og skipti.Ef allt lítur ósnortið við skoðunina skaltu halda áfram með rafmagnsprófun til að staðfesta hvort skynjarinn virki rétt.

2. Athugaðu fyrir aflgjafa

Þegar sjónræn skoðun er lokið er næsta skref að sannreyna að skynjarinn fær rétta aflgjafa spennu.Flestir skynjara í kambásastöðum starfa á annað hvort 5V eða 12V, sem er veitt af stjórnunareiningunni (ECU).Til að athuga þetta skaltu stilla stafræna multimeter þinn á DC spennustillingu og tengja jákvæða rannsaka við rafmagnsvír skynjarans meðan þú jarðt er neikvæða rannsakandann.Með kveikjunni snúið að ON stöðu (án þess að byrja vélina) ætti multimeter að sýna áætlað spennusvið.Ef skynjarinn fær ekki vald getur málið legið í raflögn, öryggi eða ECU frekar en skynjaranum sjálfum.Blásinn öryggi eða skemmdur vír getur truflað aflgjafa og valdið skynjaranum bilun.Ef spenna er til staðar en upplifir samt vandamál er frekari prófun á merkisframleiðslu skynjarans nauðsynleg til að ákvarða hvort skynjarinn sjálfur sé gallaður.

3. Mæling á merkisframleiðslu

Eftir að hafa staðfest aflgjafann er næsta skref að athuga merki skynjara til að tryggja að það sé að senda nákvæm gögn til ECU.Meðan vélin er í gangi eða sveif, tengdu prófanir multimeter við merkisvír skynjara og jörðu.Spennan ætti að sveiflast þegar kambásinn snýst, milli 0,5V og 5V í sal-áhrif skynjara eða framleiðir skiptisstraum (AC) merki í segulmagnaðir tregða skynjari.Ef spennan er stöðug eða er utan áætlaðs sviðs, þá er kannski ekki skynjarinn að greina stöðu kambássins rétt.Gallað merki getur valdið tímasetningarmálum, sem leiðir til misskilnings, gróft lausagangs eða lélegrar eldsneytis skilvirkni.Ef óeðlilegt merki greinist er mælt með því að skoða tregðu hjólið (fyrir segulskynjara) eða skipta um skynjarann ​​ef þörf krefur.

4. Viðnámsprófun (fyrir suma skynjara)

Hægt er að prófa ákveðnar tegundir af skynjara fyrir kambás, segulmagnaðir tregðu skynjari, með því að mæla viðnám þeirra.Til að framkvæma þetta próf skaltu stilla multimeter á Ohms (ω) stillinguna og tengja rannsaka við skautanna.Berðu saman viðnámslestur við forskriftirnar sem framleiðandi ökutækisins veitir.Lestur sem er of mikill eða of lágur gæti bent til innri bilunar innan skynjarans.Samt sem áður er ekki hægt að prófa alla skynjara í kambás með þessum hætti.Hall-áhrif skynjarar, sem búa til stafrænt fermetra bylgjumerki, hafa ekki mælanlegan viðnám.Þess í stað treysta þessir skynjarar á spennu og merkjapróf.Ef skynjara tegund þín styður viðnámspróf, getur athugun á frávikum frá venjulegu sviðinu hjálpað til við að ákvarða hvort það þurfi að skipta um það.

5. Sveiflusprófun (háþróuð aðferð)

Til að fá ítarlegri greiningu á frammistöðu kambásarskynjara er hægt að nota sveiflusjá til að fylgjast með merkisbylgjulögun sinni.Ólíkt multimeter, sem veitir aðeins tölulegar spennuupplestur, sýnir sveiflusjá mynd af framleiðsla skynjarans, sem gerir kleift að nákvæmari greiningar.Rétt virkur skynjari mun framleiða stöðugt, reglubundna bylgjuform sem samsvarar snúningsstöðu kambássins.Ef bylgjulögunin er óregluleg, veik eða vantar hluta gæti þetta bent til niðurbrots skynjara, raflögn eða vandamál með kambásinn sjálft.Sveiflusprófun er gagnleg við greiningu á bilun í skynjara sem ekki er hægt að greina með venjulegum multimeter.Þó að þessi aðferð krefjist þróaðra verkfæra og þekkingar, þá veitir hún nákvæmasta mat á heilsu skynjarans.

Viðhalda stöðuskynjara kambás

Reglulegt viðhald hjálpar til við að koma í veg fyrir ótímabæra skynjara bilun og tryggir ákjósanlegan afköst vélarinnar.Bestu starfshættir fela í sér:

1. Haltu skynjaranum hreinum

Óhreinindi, olía og rusl geta safnast upp á stöðuskynjara kambássins og hugsanlega haft áhrif á getu hans til að greina stöðu kambásarinnar nákvæmlega.Þar sem skynjarinn starfar í háhita, hágráðaumhverfi, geta mengunarefni truflað merkjasendingu þess, sem leiðir til rangra aflestrar eða fullkomins bilunar.Regluleg hreinsun er mikilvæg til að viðhalda réttri skynjara virkni og koma í veg fyrir rangar merki sem gætu kallað fram ljósaljós eða afköst.Til að hreinsa skynjarann ​​á áhrifaríkan hátt skaltu nota viðeigandi rafmagns snertingarhreinsiefni eða úða sem er ekki leifar sem hannaður er fyrir viðkvæma íhluti.Forðastu að nota hörð leysiefni eða þjappað loft, þar sem þetta gæti skaðað viðkvæma skynjara íhluti.Þegar þú hreinsar, fjarlægðu varlega óhreinindi eða olíuuppbyggingu varlega og tryggir að yfirborð skynjarans haldist laus við hindranir.Gakktu úr skugga um að skoða nærliggjandi svæði fyrir leka eða of mikið óhreinindi, þar sem þetta gæti bent til stærri vanda vélarinnar sem stuðla að mengun skynjara.

2. Skoðun raflögn og tengi

Staða skynjari kambásar treystir á stöðugri raftengingu til að virka rétt.Með tímanum getur útsetning fyrir hita, raka og titringi vélarinnar leitt til tæringar, fléttaðra víra eða lausra tengi, sem öll geta valdið hléum skynjara bilun eða óeðlilegum lestri.Ef raflögnin er skemmd gæti skynjarinn ekki fengið spennu, sem leiðir til röng tímasetningarmerki og léleg afköst vélarinnar.Til að koma í veg fyrir þessi mál skaltu skoða reglulega raflögnina og skynjara tengið fyrir merki um slit eða skemmdir.Leitaðu að sprungnum einangrun, beygðum pinna eða tæringu við skautana.Ef einhver vandamál finnast skaltu gera við eða skipta um raflagnir strax.Með því að beita dielectric fitu á skynjaratengið getur hjálpað til við að koma í veg fyrir raka uppbyggingu og tæringu, sem tryggir stöðuga og áreiðanlega tengingu.

3. Eftirlit með vélinni

Breytingar á afköstum vélarinnar geta oft þjónað sem snemma viðvörunarmerki um skynjara sem mistakast.Ef skynjarinn byrjar að bilast getur stjórnunareining vélarinnar (ECU) fengið röng gögn, sem leitt til einkenna eins og gróft lausagangs, hik við hröðun eða skyndilega aflstap.Í alvarlegri tilvikum getur gallaður skynjari valdið því að vélin stöðvast eða tekst ekki að byrja að öllu leyti.Að hunsa þessi viðvörunarmerki getur leitt til umfangsmeira tjóns á vélum og auknum viðgerðarkostnaði.Til að vera á undan hugsanlegum málum ættir þú að fylgjast vel með óvenjulegri hegðun vélarinnar og nota OBD-II skanni til að athuga hvort vandræðakóðar tengjast skynjara kambás.Ef greiningarkóðar eins og P0340 (bilun í Camshaft Position Sensor Circuit) eða P0341 (frammistöðu skynjara um stöðu skynjara) birtast, ætti að fara fram frekari skoðun og prófanir strax.Að takast á við vandamál sem tengjast skynjara snemma getur komið í veg fyrir frekari fylgikvilla og haldið vélinni gangandi.

4. Skipt um skynjarann ​​eftir þörfum

Jafnvel með réttu viðhaldi geta skynjarar kambásar slitnað með tímanum vegna hitaáhrifa, rafmagns niðurbrots eða bilunar í innri íhlutum.Ef skynjarinn framleiðir stöðugt óeðlileg merki, mistakast greiningarpróf eða kallar fram viðvarandi vandræðakóða er skiptin oft besta lausnin.Halda áfram að nota skynjara sem mistakast getur leitt til versnandi vandamála, dregið úr eldsneytisnýtingu og hugsanlegu tjóni á öðrum vélum í vélinni.

Endurstilla kambás stöðuskynjara

Eftir að hafa þjónustað eða skipt um staðsetningarskynjara kambás er að endurstilla stjórnunareining vélarinnar (ECM) mikilvægt skref til að tryggja að ökutækið gangi á skilvirkan hátt.ECM treystir á skynjara gögn til að stjórna sprautu eldsneytis, tímasetningu íkveikju og afköstum vélarinnar.Ef ECM er ekki endurstillt eftir að nýr skynjari er settur upp getur það haldið áfram að nota gamaldags gögn, sem leiðir til árangursmála eins og gróft lausagang, léleg hröðun eða jafnvel athugað viðvaranir vélarinnar.Það eru nokkrar leiðir til að núllstilla ECM eftir að hafa skipt út kambásarskynjara, allt frá einföldum handvirkum endurstillingum til fullkomnari greiningartækjaaðferða.

Rafhlaða aftengingaraðferð (Basic Manual Reset)

Þetta er einfaldasta leiðin til að núllstilla ECM og er árangursrík fyrir flest ökutæki.Að aftengja rafhlöðuna skar afli tímabundið við ECM, neyða það til að endurstilla og hreinsa öll geymd skynjara gögn.

Skref:

• Gakktu úr skugga um að ökutækið sé á öruggum stað, slökkt og í garðinum (eða hlutlaus fyrir handvirkar sendingar)

Áður en byrjað er skaltu ganga úr skugga um að ökutækinu sé lagt á stigs yfirborð á öruggum og stöðugum stað.Slökktu á íkveikjunni alveg og tryggðu að slökkt sé á öllum rafmagnsþáttum eins og ljósum, útvarpi og loftslagsstýringu.Fyrir sjálfvirkar sendingar skaltu færa gírinn yfir í garðinn, meðan handskipt ökutæki ættu að vera hlutlaus með bílbremsuna sem er notuð til að koma í veg fyrir hreyfingu.

• Opnaðu hettuna og finndu rafhlöðu ökutækisins

Poppaðu hettuna með því að nota losunarstöngina í ökutækinu, venjulega staðsett nálægt sæti ökumanns eða undir mælaborðinu.Þegar hettan er opin skaltu nota Hood Prop Rod (ef nauðsyn krefur) til að tryggja það.Finndu rafhlöðuna, sem er að finna í vélarrúminu en getur stundum verið staðsett í skottinu eða undir aftursætunum í ákveðnum ökutækjum.Rafhlaðan mun hafa tvö skautanna: einn jákvæður (+) og einn neikvæður (-), venjulega merktur með rauðum og svörtum hlífum, hver um sig.

• Notaðu skiptilykil til að aftengja neikvæða (-) flugstöð rafhlöðunnar

Losið hnetuna með skiptilykli eða falssett vandlega og festar neikvæða (-) rafhlöðu snúruna.Aftengdu alltaf neikvæðu flugstöðina fyrst til að draga úr hættu á rafrásum með rafrásum.Þegar hnetan er losnað skaltu fjarlægja snúruna varlega úr flugstöðinni og setja hana til hliðar og tryggja að það komist ekki í snertingu við neina málmflöt eða jákvæða flugstöðina.Sum ökutæki geta verið með plasthlíf yfir skautanna sem þarf að fjarlægja áður en aðgangur er mögulegur.

• Bíddu í að minnsta kosti 15 til 30 mínútur til að leyfa afgangsafli að renna úr kerfinu

Eftir að rafhlaðan hefur verið aftengt skaltu bíða í að minnsta kosti 15 til 30 mínútur til að tryggja að rafhleðsla sem eftir er dreifist úr rafrænu kerfi ökutækisins.Þetta gerir ECM kleift að endurstilla að fullu.Í sumum tilvikum, sérstaklega með nýrri ökutæki eða þá sem eru með flóknar tölvur um borð, getur verið þörf á klukkutíma eftir fullkominni endurstillingu.Á þessum tíma getur það að ýta á bremsupedalinn eða kveikja á framljósunum í nokkrar sekúndur hjálpað til við að tæma alla langvarandi kraft úr kerfinu hraðar.

• Tengdu aftur neikvæða flugstöðina og hertu hana á öruggan hátt

Þegar biðtíminn er liðinn skaltu festa neikvæða (-) rafhlöðu snúruna að flugstöðinni.Festu það með því að herða hnetuna með skiptilykli, tryggja að tengingin sé þétt og stöðug.Laus tenging getur valdið rafmagni eða komið í veg fyrir að ECM virki rétt.Ef ökutækið er með rafhlöðustjórnunarkerfi (BMS) gæti þurft að endurstilla það með skannatæki eða með því að fylgja sértækum verklagsreglum.

• Byrjaðu ökutækið og leyfðu því að vera aðgerðalaus í nokkrar mínútur á meðan ECM heldur aftur af nýjum skynjara gögnum

Eftir að hafa tengt rafhlöðuna aftur skaltu ræsa vélina og láta hana aðgerðalaus í nokkrar mínútur.Þetta gerir ECM kleift að endurtaka breytur, svo sem eldsneytisblöndu og aðgerðalaus hraða, byggð á skynjara gögnum.Forðastu á þessu tímabili að snúa vélinni eða keyra strax þar sem kerfið þarf tíma til að kvarða.Sum ökutæki geta krafist aksturs við sérstakar aðstæður, svo sem að viðhalda stöðugum hraða í nokkrar mílur, til að ljúka endurgerðarferlinu.

OBD-II skannar endurstillingaraðferð (mælt með fyrir nákvæmni)

Notkun OBD-II skannar (greiningarskanni um borð) veitir nákvæmari leið til að endurstilla ECM og tryggja að allir fyrri villukóða skynjara séu hreinsaðir.

Skref:

• Finndu OBD-II tengið

Fyrsta skrefið er að finna OBD-II tengið, sem er staðsett undir mælaborðinu við hlið ökumanns.Í flestum ökutækjum er það staðsett nálægt stýrissúlunni, nálægt því þar sem hné ökumanns yrðu þegar þeir sitja.Ef þú ert ekki viss um nákvæma staðsetningu skaltu vísa í handbók ökutækisins eða leita að litlu, rétthyrndum, 16 pinna tengjum.

• Tengdu OBD-II skannann og kveiktu á íkveikjunni

Þegar OBD-II tengið er auðkennt skaltu setja tengið OBD-II skannann þétt inn í höfnina.Eftir að hafa tengt það inn skaltu snúa kveikjulyklinum á ON stöðu án þess að ræsa vélina.Þetta mun knýja rafkerfi ökutækisins og leyfa skannanum að koma á tengingu við ECM.Sum ökutæki geta þurft að ýta á rafmagnshnapp á skannanum sjálfum til að virkja hann.

• Athugaðu hvort geymt vandræði kóða

Notaðu valmynd skannarins, farðu að Read Codes aðgerðinni.Þessi aðgerð gerir þér kleift að sækja virkan eða geymdan vandræðakóða sem tengjast kambásarskynjara eða öðrum vélum í vélinni.Að fara yfir þessa kóða getur hjálpað til við að staðfesta hvort málið hafi verið leyst eða hvort þörf sé á viðbótarviðgerðum áður en haldið er áfram með endurstillingu.

• Hreinsa villukóðana

Eftir að hafa farið yfir vandræðakóðana skaltu velja Clear kóða eða endurstilla ECM valkost á skannanum.Þessi skipun mun leiðbeina ECM að eyða öllum geymdum villuboðum og endurstilla kerfið.Ferlið getur tekið smá stund og í sumum tilvikum getur skanninn hvatt þig til að staðfesta endurstillingu áður en þú heldur áfram.

• Slökktu á íkveikjunni og sambandi skannann

Þegar búið er að hreinsa kóðana með góðum árangri skaltu slökkva á kveikju ökutækisins alveg.Taktu OBD-II skannann vandlega úr sambandi við höfnina og tryggir að ekkert skemmdir komi upp á tengipinna.Á þessum tímapunkti hefur ECM verið endurstillt og allir fyrri villukóðar sem tengjast stöðuskynjara kambásar ættu ekki lengur að vera til staðar.

• Byrjaðu vélina og láttu ökutækið vera aðgerðalaus

Með skannanum aftengdu skaltu ræsa vélina og láta hana aðgerðalaus í nokkrar mínútur.Þetta gerir ECM kleift að endurstilla og þekkja nýlega uppsettan kambás stöðuskynjara.Á þessum tíma skaltu fylgjast með mælaborðinu fyrir öll ný viðvörunarljós.Ef ljós vélarljósið er áfram og vélin gengur vel hefur endurstillingin gengið vel.Hins vegar, ef viðvörunarljós birtast, getur verið þörf á frekari greiningu til að taka á öllum undirliggjandi vandamálum.

Drifhringrás (sjálfvirk ECM endurstilla)

Í sumum ökutækjum er ekki víst að ECM þarfnast handvirkrar endurstillingar, þar sem það getur sjálfkrafa haldið aftur af gögnum nýja skynjarans á tímabili akstursferla.Hins vegar getur þetta ferli tekið tíma og getur leitt til tímabundinna árangursmála ef ECM er enn að laga sig.

Skref:

• Byrjaðu ökutækið og láttu það aðgerðalaus

Byrjaðu á því að hefja vélina og leyfa henni aðgerðalaus í um það bil 5-10 mínútur.Þetta hjálpar ECM að safna grunngögnum frá nýja skynjaranum og koma á stöðugleika vélarinnar.Forðastu að ýta á eldsneytisgjöfina eða snúa vélinni á þessum áfanga, þar sem markmiðið er að láta ökutækið setjast í eðlilegt aðgerðalaus ástand.

• Ekið við fjölbreyttar aðstæður

Eftir upphafsaðgerðartímabilið skaltu taka ökutækið í akstur sem felur í sér blöndu af akstursskilyrðum.Helst er að keyra á milli 20-50 mílna og fella bæði stöðugan þjóðvegshraða (55-65 mph) og stöðva og fara í borg.Þessar mismunandi aðstæður gera ECM kleift að greina skynjaraupplestur undir mismunandi vélarálagi og tryggja það rétt aðlagast breytingunum.Ef mögulegt er, forðastu skyndilega hröðun eða árásargjarn hemlun, þar sem sléttur akstur hjálpar kerfinu að kvarða betur á skilvirkari hátt.

• Slökktu á vélinni og endurræstu

Þegar akstursferlinu er lokið skaltu leggja ökutækinu og slökkva á vélinni.Bíddu í nokkrar stundir áður en þú endurræst til að leyfa ECM að vinna úr nýju gögnum.Eftir að hafa endurræst skaltu athuga hvort viðvaranir sem eftir eru á stöðvunarvél (CEL) eða afköst.Ef ljósið er áfram og ökutækið gengur vel hefur ECM líklega lokið aðlögunarferli sínu.Hins vegar, ef CEL er viðvarandi eða ökutækið sýnir áframhaldandi árangursvandamál, getur verið þörf á frekari bilanaleit.

Tengist kambásarskynjara við örstýringu

Að samþætta staðsetningarskynjara með örstýringu, svo sem Arduino eða PIC, krefst þess að skilja merkisgerð skynjarans og tryggja viðeigandi tengingar.Staða skynjara kambás framleiðir mismunandi merkistegundir, þ.mt stafrænar (ON/OFF), hliðstæða spennu eða púlsbreidd (PWM).Halláhrifskynjarar mynda stafrænt/lágt merki sem svar við breytingum á segulsviðum þegar kambásinn snýst.Ljósskynjarar, sem nota ljós til að greina hreyfingu kambásar, framleiða einnig stafræn púlsmerki sem samsvara mismunandi stöðum.Segulmagnaðir (breytilegir tregðu) skynjarar mynda aftur á móti breytilegt spennumerki þar sem amplitude breytist með snúningi og veitir staðsetningargögn.

Til að tengja þessa skynjara við örstýringu er krafist þess að velja viðeigandi inntakspinna út frá merkisgerðinni, stafrænir skynjarar tengjast stafrænum inntakspinna en hliðstæður skynjarar þurfa hliðstæða inntak.Inntaksspennusvið örstýringarinnar verður einnig að passa við framleiðsla skynjarans til að tryggja eindrægni.Þegar raflögn skynjarans ætti að tengja framleiðsluna við samsvarandi örstýringarpinna og ef spennustig er mismunandi, ætti að nota spennuskipta eða stigaskipta til að koma í veg fyrir skemmdir.Skynjarinn verður að fá réttan aflgjafa, venjulega 5V eða 12V, og verður að deila sameiginlegum vettvangi með örstýringunni til stöðugrar notkunar.

Forritun örstýringarinnar til að vinna úr skynjara gögnum felur í sér að skrifa kóða á tungumálum eins og C, C ++ eða Python.Aðgerðir eins og DigitalRead () eru notaðir fyrir stafræna skynjara en Analogread () tekur gögn frá breytilegum spennu skynjara.Þegar gögnin eru sótt verður þau að vinna í samræmi við það stafrænar skynjarar veita einföld há/lág merki sem hægt er að nota beint í forritsfræði, meðan hliðstæðum skynjara verður að breyta í þroskandi staðsetningarupplýsingar til að ná nákvæmum eftirliti með kambás.

Skipt um stöðuskynjara kambás

Staða skynjari kambássins er aðalþáttur í nútíma vélum, sem ber ábyrgð á eftirliti með stöðu og hraða kambásarinnar.Þessi gögn hjálpa stjórnunareiningunni (ECM) að hámarka sprautun eldsneytis og tímasetningar íkveikju.Þegar skynjarinn mistakast getur hann leitt til lélegrar afkösts, misskilnings, erfiðleika við að byrja eða jafnvel stöðva vélina.Skipt er um gallaðan skynjara fyrir kambás er mikilvægur skilvirkni og áreiðanleiki vélarinnar.

Áður en byrjað er á uppbótarferlinu er mikilvægt að aftengja rafhlöðuna með því að fjarlægja neikvæða flugstöðina.Þetta kemur í veg fyrir rafhættu og verndar viðkvæma vélaríhluti.Þegar rafhlaðan er aftengd skaltu finna staðsetningarskynjara kambás, sem er að finna nálægt kambás, tímasetningarhlíf eða strokkahaus.Ráðgjöf við þjónustuhandbók ökutækisins getur hjálpað til við að ákvarða nákvæma staðsetningu.

Næst skaltu fjarlægja gallaða skynjara með því að taka rafmagnstengi úr sambandi og skrúfa festingarboltann.Dragðu út gamla skynjarann ​​varlega og tryggir að engir nærliggjandi íhlutir skemmist í ferlinu.Áður en nýr skynjarinn setur upp skaltu bera hann saman við þann gamla til að staðfesta eindrægni.Settu það síðan saman, festu það með festingarboltanum og tengdu rafmagnstengið aftur.

Þegar nýi skynjarinn er settur upp skaltu tengja rafhlöðuna aftur og ræsa vélina.Athugaðu hvort viðvörunarljós eða óregluleg hegðun vélarinnar sé.Notaðu OBD-II skanni ef þörf krefur til að hreinsa villukóða og sannreyna að skynjarinn virki rétt.Með því að fylgja þessum skrefum geturðu tryggt farsælan skipti og hjálpað vélinni að keyra vel og skilvirkt.

Forrit af staðsetningarskynjara kambásarinnar

Bifreiðar vélar

Staða skynjari kambássins, hluti í nútíma brunahreyflum, sem gegnir hlutverki við að stjórna tímasetningu íkveikju, eldsneytissprautun og tímasetningu lokans.Með því að veita gögnum til stjórnunareiningar vélarinnar (ECU) hjálpar skynjarinn að hámarka tímasetningu vélarinnar og tryggja skilvirkan bruna sem eykur afköst og eldsneytiseyðslu.Það er sérstaklega frábært í breytilegum ventlatímakerfum (VVT), þar sem það gerir kleift að ná nákvæmum leiðréttingum sem byggjast á akstursskilyrðum, bæta afköst og draga úr losun.Skynjarinn hjálpar til við uppgötvun misfire með því að bera kennsl á óreglulega hreyfingu kambás, sem gerir ECU kleift að gera leiðréttingar, svo sem að aðlaga eldsneytisgjöf eða tilkynna ökumanni um möguleg mál.Meðan á köldu ræsir, tryggir skynjarinn að ECU skili réttu magni af eldsneyti og aðlagar tímasetningu íkveikju, auðveldar sléttari og áreiðanlegri ræsingu vélarinnar, jafnvel við lágt hitastig.

Iðnaðar sjálfvirkni

Handan við bifreiðaforrit gegnir stöðuskynjari kambásar hlutverki í sjálfvirkni iðnaðar fyrir nákvæma samstillingu og tímasetningu mótors.Í framleiðslubúnaði treysta sjálfvirkar samsetningarlínur og framleiðsluvélar á nákvæma tímasetningu til að tryggja óaðfinnanlega notkun.Skynjarinn hjálpar til við að samstilla mótora og vélræna hluti, auka skilvirkni og nákvæmni.Í vélfærafræði og hreyfingareftirliti eru iðnaðar vélmenni og sjálfvirk kerfi háð stöðuskynjara kambás til að samræma hreyfingar, bæta nákvæmni í endurteknum eða háhraða verkefnum.Þessir skynjarar styðja forspárviðhald með því að fylgjast með snúningsgögnum til að greina snemma merki um slit í vélrænni íhlutum.Þessi fyrirbyggjandi nálgun hjálpar til við að koma í veg fyrir óvænta mistök, draga úr niður í miðbæ og viðhaldskostnað.

Mótor stjórnkerfi

Staða skynjari kambásar gegnir hlutverki í vélknúnum forritum, þar á meðal rafmagns- og blendinga ökutækjum, svo og iðnaðar mótorstjórnunarkerfi.Í blendingaferðum hjálpar það við að stjórna umskiptunum milli rafmagns og bensínvélar með því að tryggja nákvæma tímasetningu og samstillingu, sem leiðir til sléttari notkunar og bættrar eldsneytisnýtni.Í iðnaðarumhverfi eru afkastamikil rafmótorar sem notaðir eru við framleiðslu- og vinnsluiðnað háð nákvæmri stjórnun á snúningshraða og togi.Skynjarinn veitir nákvæma endurgjöf á stöðu, eykur afköst og orkunýtingu.Í rafala og afritunarorkukerfum hjálpar skynjarinn við að viðhalda samstillingu milli vélrænna íhluta, tryggja stöðugan afköst og koma í veg fyrir bilanir.

Niðurstaða

Staða skynjari kambássins er frábært til að tryggja að vél bílsins virki vel og notar sparneytni á skilvirkan hátt.Það hjálpar tölvu bílsins að fínstilla vélina, sem bætir afköst bílsins og heldur honum gangandi.Ef þessi skynjari hættir að virka rétt getur hann valdið vandamálum eins og lélegri afköstum vélarinnar og aukinni eldsneytisnotkun.Að halda þessum skynjara í góðu formi og laga hann þegar þess er þörf er mikilvægt til að viðhalda heilsu bílsins.Þessi grein hefur fjallað um hvernig skynjarinn virkar, hlutverk hans í vélinni og hvað á að gera ef hann bregst, betri skilningur á rekstri ökutækisins.
