Að velja rétta rafmagnstengi: AC-inntak og DC-úttaksleiðbeiningar

Rafmagnstenglar gera þér kleift að tengja tækin þín við aflgjafa og halda þeim gangandi.Í þessari grein muntu læra hvað AC inntakstengi og DC úttakstengi gera og hvers vegna þau skipta máli.Þú munt einnig kanna mismunandi innstungur sem notaðar eru um allan heim, ásamt spennu, tíðni og öryggiseiginleikum.Að auki munt þú skilja tegundir tengi og hvar þær eru almennt notaðar.

Vörulisti

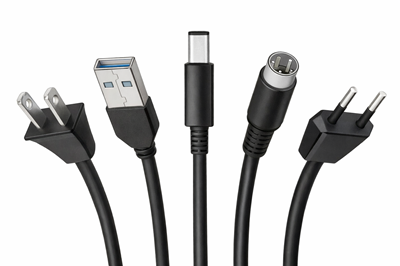

Mynd 1. Yfirlit yfir rafmagnstengi

Hvað eru AC inntakstenglar?

AC inntakstenglar eru íhlutir sem tengja straumbreyti við innstungu til að taka á móti riðstraumi (AC).Þeir þjóna sem inngangspunktur raforku frá rafveitu inn í millistykkið.Þessar innstungur eru hannaðar til að flytja rafmagn á öruggan hátt úr innstungunni yfir í innri rafrásir straumbreytisins.Aðalhlutverk þeirra er að tryggja stöðuga og örugga tengingu við aflgjafann.AC inntakstenglar eru frábærir til að gera hvaða straumbreyti sem er til að virka á áhrifaríkan hátt.Þeir eru venjulega samþættir í rafmagnssnúrur eða beint tengdir við millistykki.Hönnunin tryggir stöðuga afhendingu inntaksafls til millistykkisins fyrir umbreytingu.Án AC inntakstengla myndu straumbreytir ekki geta tekið á móti orku frá rafkerfinu.

Algengar gerðir af AC veggtöppum

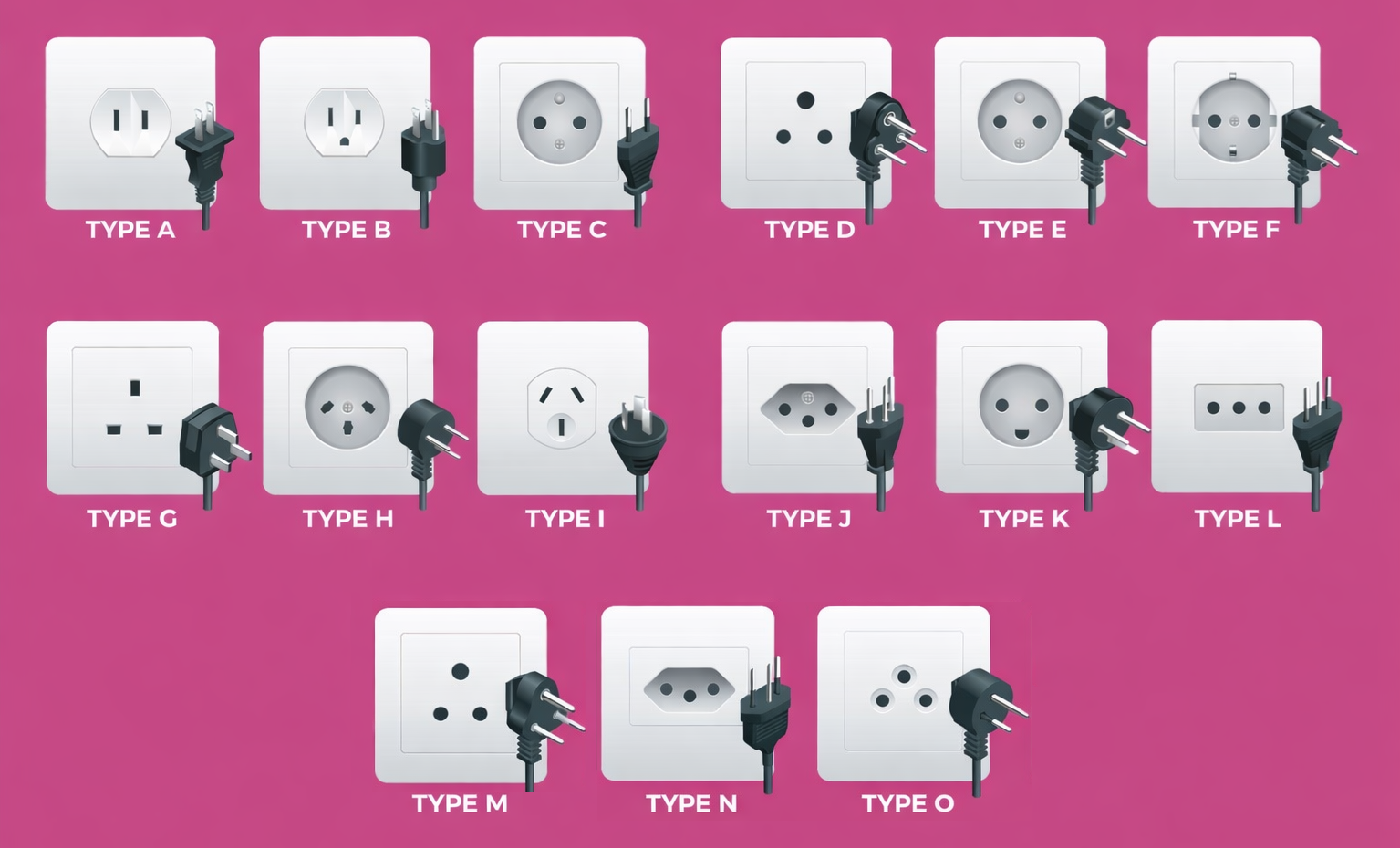

Mynd 2. Global AC Plug Types

• Tegund A - Tegund A er tveggja pinna kló með flötum samsíða blöðum og engan jarðtengda pinna.Það er aðallega notað í Bandaríkjunum, Kanada, Mexíkó og Japan.Í samanburði við aðrar gerðir er það ein einfaldasta og léttasta hönnunin.Þessi innstunga er almennt notuð fyrir orkusnauð tæki eins og símahleðslutæki og lítil raftæki.Víðtæk notkun þess gerir það að staðal fyrir undirstöðu rafeindatækni fyrir neytendur.Einfaldleiki tegund A gerir það hagkvæmt og auðvelt í framleiðslu.

• Tegund B - Gerð B er svipuð og gerð A en inniheldur til viðbótar kringlóttan jarðtengipinna.Það er mikið notað í Norður-Ameríku og hlutum Mið-Ameríku.Í samanburði við gerð A veitir það aukið öryggi vegna jarðtengingareiginleikans.Þessi innstunga er almennt notuð fyrir tæki sem krefjast hærri öryggisstaðla.Það er mikilvægt í umhverfi þar sem rafmagnsvernd er nauðsynleg.Tegund B er staðlað val fyrir bæði íbúðarhúsnæði og atvinnuhúsnæði.

• Tegund C - Tegund C er tveggja hringpinna stinga almennt þekktur sem Europlug.Það er mikið notað í Evrópu, Asíu og Suður-Ameríku.Í samanburði við gerð A og B er það almennt samhæft við margar innstungur.Þessi innstunga er venjulega notuð fyrir lítil afltæki eins og hleðslutæki og lítil tæki.Fyrirferðarlítil hönnun gerir kleift að nota á mörgum svæðum.Tegund C gegnir mikilvægu hlutverki í millilandaferðum vegna víðtækrar samhæfni.

• Tegund D - Tegund D er þriggja hringpinna stinga sem er raðað í þríhyrningslaga mynstri.Það er aðallega notað í Indlandi, Nepal og sumum Afríkulöndum.Í samanburði við gerð C styður það tæki sem krefjast stöðugri tengingar.Þessi kló er almennt notuð á svæðum með eldri rafmagnsstaðla.Hönnun þess gerir það kleift að takast á við hóflega orkuþörf.Tegund D er áfram mikilvæg til að viðhalda eindrægni innan svæðisbundinnar innviða.

• Tegund E - Tegund E er tveggja hringpinna stinga með gati fyrir jarðtengda pinna í innstungunni.Það er almennt notað í Frakklandi, Belgíu og Póllandi.Í samanburði við tegund C inniheldur það jarðtengingarbúnað til að auka öryggi.Þessi innstunga er notuð fyrir bæði lág- og meðalafl tæki.Það er mikilvægt til að viðhalda öruggum raftengingum í evrópskum kerfum.Tegund E er oft samhæfð við Type F innstungur.

• Tegund F - Tegund F, einnig þekkt sem Schuko stinga, er með tvo hringlaga pinna með jarðtengdum klemmum.Það er mikið notað í Þýskalandi, Spáni og mörgum Evrópulöndum.Í samanburði við gerð E notar það hliðarjörð í stað pinna.Þessi innstunga er almennt notuð fyrir rafvirk tæki.Sterk hönnun þess veitir örugga og stöðuga tengingu.Gerð F er nauðsynleg í nútíma evrópskum rafkerfum.

• Tegund G - Gerð G er þriggja pinna stinga með rétthyrndum pinnum raðað í þríhyrningslaga skipulag.Það er notað í Bretlandi, Írlandi og nokkrum Asíulöndum.Í samanburði við aðrar gerðir hefur það sterkari og stærri uppbyggingu.Þessi innstunga er almennt notuð bæði í heimilis- og skrifstofubúnaði.Það er mikilvægt til að tryggja trausta og stöðuga tengingu.Tegund G er víða viðurkennd fyrir endingu sína.

• Tegund H - Tegund H er þriggja pinna stinga með pinnum raðað í einstaka þríhyrningslaga mynd.Það er fyrst og fremst notað í Ísrael og nærliggjandi svæðum.Í samanburði við gerð C hefur það sérstaka hönnun sem takmarkar eindrægni.Þessi innstunga er notuð bæði í íbúðarhúsnæði og atvinnuhúsnæði.Það tryggir rétta tengingu innan tiltekins svæðiskerfis þess.Tegund H er mikilvæg til að viðhalda stöðluðu rafmagnsöryggi á sínu svæði.

• Tegund I - Tegund I er tappi með tveimur flötum hornpinnum og stundum jarðtengdum pinna.Það er almennt notað í Ástralíu, Nýja Sjálandi og China.Í samanburði við gerð A veitir hornhönnunin öruggari passa.Þessi kló er notuð í margs konar rafmagnstæki.Það styður bæði heimilis- og iðnaðarnotkun.Tegund I er góð á svæðum með nútíma rafmagnsinnviði.

• Tegund J - Tegund J er þriggja pinna kló með kringlóttum pinna, þar á meðal jarðtengdu pinna.Það er aðallega notað í Sviss og Liechtenstein.Í samanburði við gerð C býður það upp á viðbótar jarðtengingu til öryggis.Þessi innstunga er almennt notuð bæði á heimilum og skrifstofum.Það tryggir stöðugar og öruggar raftengingar.Tegund J er mikilvæg til að viðhalda háum öryggisstöðlum á sínu svæði.

• Tegund K - Tegund K er þriggja pinna kló með kringlóttum pinna og jarðtengdu pinna.Það er fyrst og fremst notað í Danmörku og Grænlandi.Í samanburði við gerð F hefur það aðeins öðruvísi jarðtengingu.Þessi innstunga er notuð fyrir bæði íbúðar- og atvinnutæki.Það tryggir samhæfni innan danska rafkerfisins.Gerð K er mikilvæg til að viðhalda staðbundnum rafstöðlum.

• Tegund L - Gerð L er þriggja hringpinna stinga sem er raðað í beina línu.Það er aðallega notað á Ítalíu og sumum hlutum Norður-Afríku.Í samanburði við gerð C styður það forrit með hærri straumi.Þessi innstunga er notuð í bæði lítil raftæki og stærri tæki.Það veitir stöðuga og stöðuga tengingu.Tegund L er mikilvæg fyrir staðlað rafkerfi Ítalíu.

• Tegund M - Tegund M er stærri útgáfa af Tegund D með þremur kringlóttum pinnum.Það er notað í Suður-Afríku og sumum nágrannalöndum.Í samanburði við gerð D er það hannað fyrir notkun með meiri krafti.Þessi innstunga er almennt notuð í þungum tækjum.Stærri stærð hans gerir það kleift að takast á við meira rafmagnsálag.Tegund M er mikilvæg fyrir iðnaðar- og kraftmikið umhverfi.

• Tegund N - Gerð N er þriggja hringpinna stinga sem er staðlað í Brasilíu og Suður-Afríku.Það er hannað til að auka öryggi og eindrægni.Í samanburði við tegund C inniheldur það jarðtengingu til að auka vernd.Þessi innstunga er notuð í bæði íbúðarhúsnæði og atvinnutæki.Það styður nútíma rafmagnsstaðla á sínum svæðum.Tegund N gegnir mikilvægu hlutverki í nýrri innviðakerfi.

• Tegund O - Gerð O er þriggja hringpinna stinga sem aðallega er notuð í Tælandi.Það er hannað til að styðja við nútíma rafkerfi á svæðinu.Í samanburði við eldri innstungur býður það upp á bætta öryggiseiginleika.Þessi innstunga er notuð bæði í heimilis- og atvinnuskyni.Það tryggir samhæfni við staðbundna rafmagnsstaðla.Tegund O er mikilvæg til að styðja við staðlað raforkukerfi í Tælandi.

Spenna og tíðni AC inntakstengja

Rafmagnsbreytir eru venjulega hannaðir til að starfa innan breitt innspennusviðs, venjulega frá 100V til 240V AC.Þessi sveigjanleiki gerir kleift að nota tæki í mismunandi löndum án þess að þurfa sérstakar aflgjafa.Millistykkið aðlagar sig sjálfkrafa að komandi spennu til að viðhalda stöðugri frammistöðu.Þessi eiginleiki er sérstaklega mikilvægur fyrir nútíma rafeindatækni sem notuð er á alþjóðlegum mörkuðum.Breiður spennustuðningur hjálpar til við að koma í veg fyrir skemmdir af völdum spennumisræmis.Það bætir einnig þægindin við að nota tæki á ferðalögum.

Auk spennu starfar AC inntaksafl einnig á stöðluðum tíðnum 50Hz eða 60Hz.Þessi tíðnigildi tákna hversu oft rafstraumurinn skiptist á sekúndu.Rafmagnsbreytir eru smíðaðir til að takast á við báðar tíðnirnar á skilvirkan hátt án þess að hafa áhrif á frammistöðu framleiðslunnar.Þetta tryggir stöðugan rekstur óháð svæðisbundnum rafstöðlum.Stuðningur við báðar tíðnigerðir eykur samhæfni milli mismunandi raforkukerfa.Þess vegna eru flestir nútíma millistykki hannaðir fyrir alhliða inntaksskilyrði.

Tveggja stangir vs þriggja stinga AC innstungur

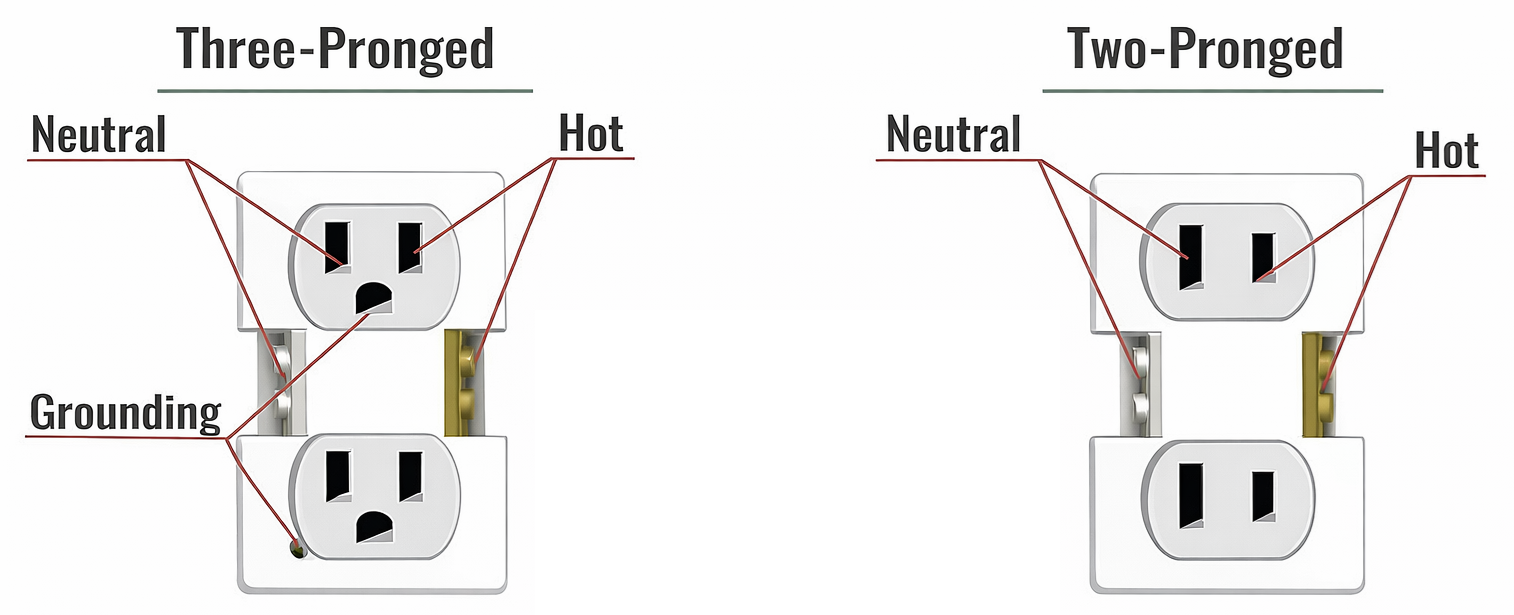

Mynd 3. Tveggja stangir vs þriggja odda stinga uppbygging

Tveggja stinga innstungur samanstanda af tveimur rafmagnssnertum sem tengjast lifandi og hlutlausum vírum aflgjafa.Þau eru almennt notuð í tækjum sem þurfa ekki jarðtengingu fyrir örugga notkun.Þessar innstungur eru léttar og einfaldari í hönnun, sem gerir þær hentugar fyrir lítil raftæki.Þeir finnast oft í hleðslutækjum, lömpum og litlum tækjum.Tvíhliða innstungur eru mikið notaðar vegna þéttrar uppbyggingar.Hins vegar veita þau grunnvernd og fela ekki í sér viðbótaröryggistengingu.

Þriggja stinga innstungur innihalda auka pinna tileinkað jarðtengingu, sem eykur rafmagnsöryggi.Þessi jarðtenging hjálpar til við að koma í veg fyrir raflost með því að beina umframstraumi á öruggan hátt til jarðar.Þessar innstungur eru venjulega notaðar í tækjum með meiri orkuþörf eða málmhylkjum.Þau bjóða upp á betri vörn gegn rafmagnsbilunum og skammhlaupum.Þriggja hnúta innstungur eru almennt að finna í tækjum eins og tölvum, ísskápum og iðnaðarbúnaði.Hönnun þeirra tryggir öruggari notkun í krefjandi rafmagnsumhverfi.

Föst vs skiptanleg AC innstungur

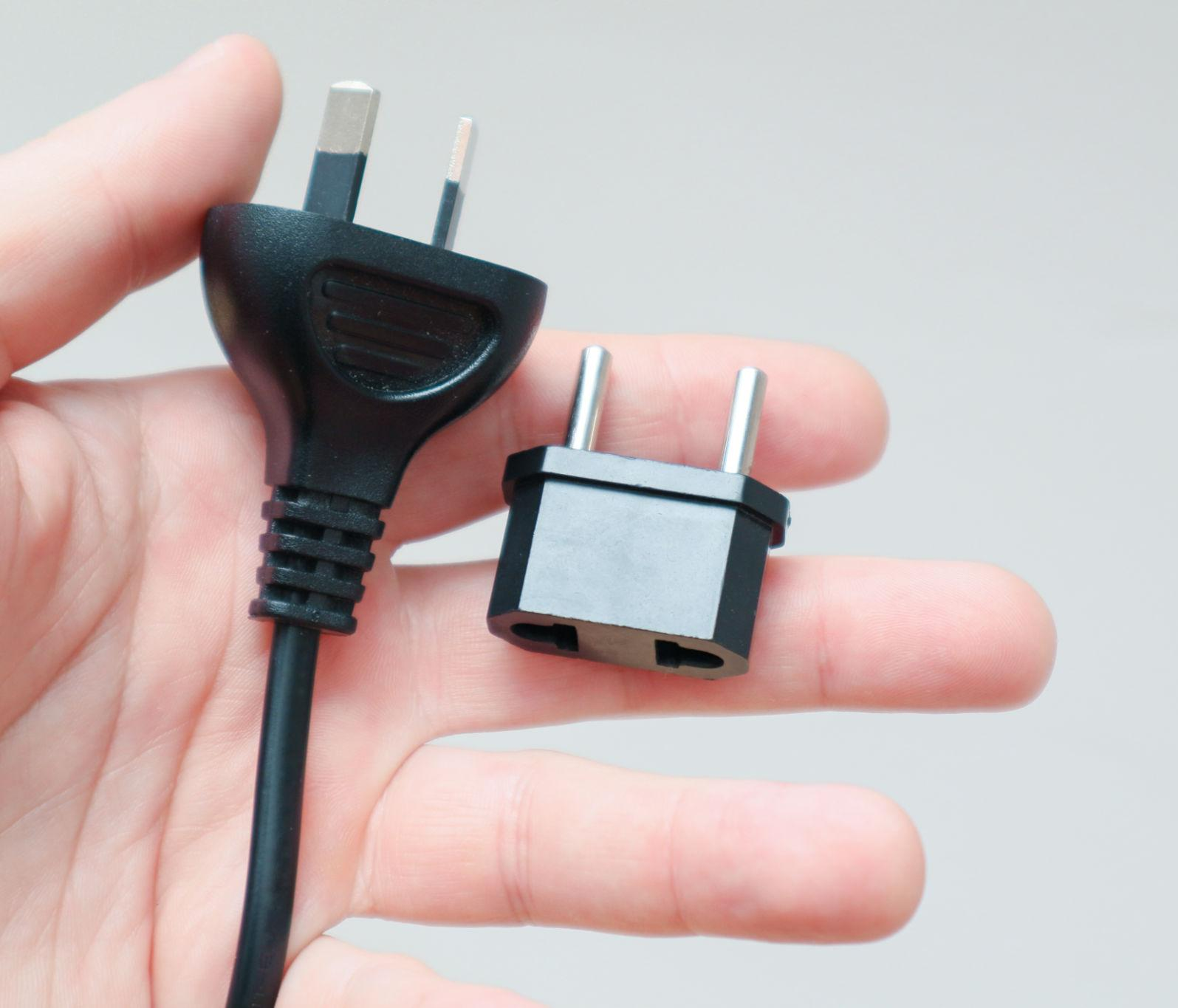

Mynd 4. Fixed vs Exchangeable Plug Design

Föst riðstraumstengi eru varanlega tengd við straumbreytinn og ekki er hægt að fjarlægja þær eða skipta um þær.Þessi hönnun veitir stöðuga og varanlega tengingu fyrir daglega notkun.Það er almennt notað í millistykki sem eru hönnuð fyrir tiltekið svæði eða land.Föst klöpp eru einföld og draga úr hættu á lausum tengingum.Þeir eru oft ákjósanlegir fyrir kyrrstæð tæki sem eru ekki oft færð.Þessi hönnun tryggir stöðugan árangur án þess að þörf sé á aukahlutum.

Skiptanlegar AC innstungur, aftur á móti, gera kleift að skipta um mismunandi innstunguhausa eftir svæðum.Þetta gerir þær mjög gagnlegar fyrir ferðalög og alþjóðleg forrit.Þú getur auðveldlega fest viðeigandi innstungutegund fyrir mismunandi lönd.Þessi sveigjanleiki útilokar þörfina fyrir marga millistykki.Skiptanleg kerfi eru almennt notuð í alhliða straumbreytum.Þeir veita þægindi en viðhalda eindrægni í ýmsum rafstöðlum.

Hvað eru DC úttakstengi?

Jafnstraumstengi eru íhlutir sem skila jafnstraumsstyrk (DC) frá straumbreyti til rafeindabúnaðar.Þeir þjóna sem lokatengipunktur milli aflgjafans og tækisins sem er knúið.Þessi tengi tryggja að umbreytt raforka sé flutt á skilvirkan og áreiðanlegan hátt.Aðalhlutverk þeirra er að veita stöðugt framleiðsla sem passar við aflþörf tækisins.DC úttakstengi eru mikilvæg til að knýja nútíma rafeindatækni eins og fartölvur, beinar og færanleg tæki.Þau eru hönnuð til að viðhalda öruggri og stöðugri tengingu meðan á notkun stendur.Þessi tengi styðja einnig örugga notkun með því að koma í veg fyrir ótengingu fyrir slysni.Hönnun þeirra gerir þeim kleift að passa á öruggan hátt í inntakstengi tækisins.Án DC úttakstengja myndu straumbreytir ekki geta veitt nothæfa orku til tækja.

Algengar gerðir af DC tengi

Tunnutengi

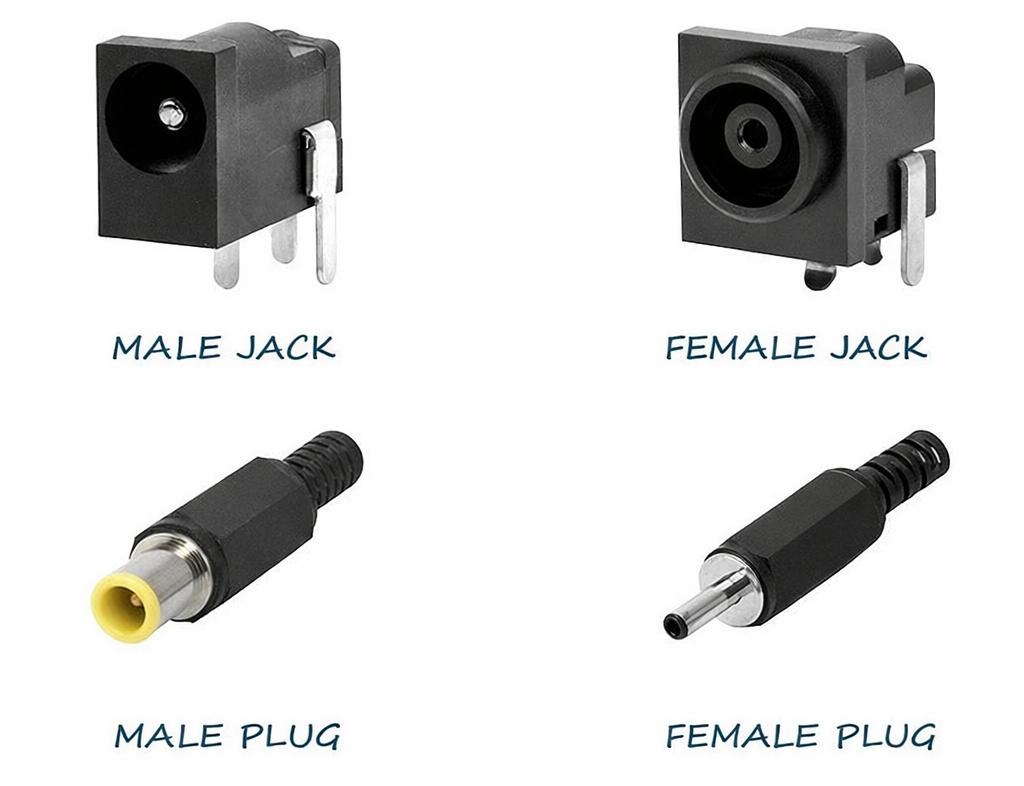

Mynd 5. Tegundir tunnutengja

Tunnutengi eru sívalur afltengi sem almennt eru notuð í DC rafmagnsforritum.Þau samanstanda af holri ytri ermi og innri pinna sem ber rafstraum.Þessi tengi eru mikið notuð í tækjum eins og beinum, CCTV kerfum og litlum raftækjum.Einföld uppbygging þeirra gerir kleift að tengja og aftengja auðveldlega meðan á notkun stendur.Tunnutengi eru þekkt fyrir áreiðanleika og stöðuga frammistöðu.Þau eru hönnuð til að veita stöðugan aflflutning með lágmarks merkjatapi.Eins og sýnt er á myndinni eru þær fáanlegar í bæði karl- og kvenmannsstillingum fyrir öruggar tengingar.

DIN tengi

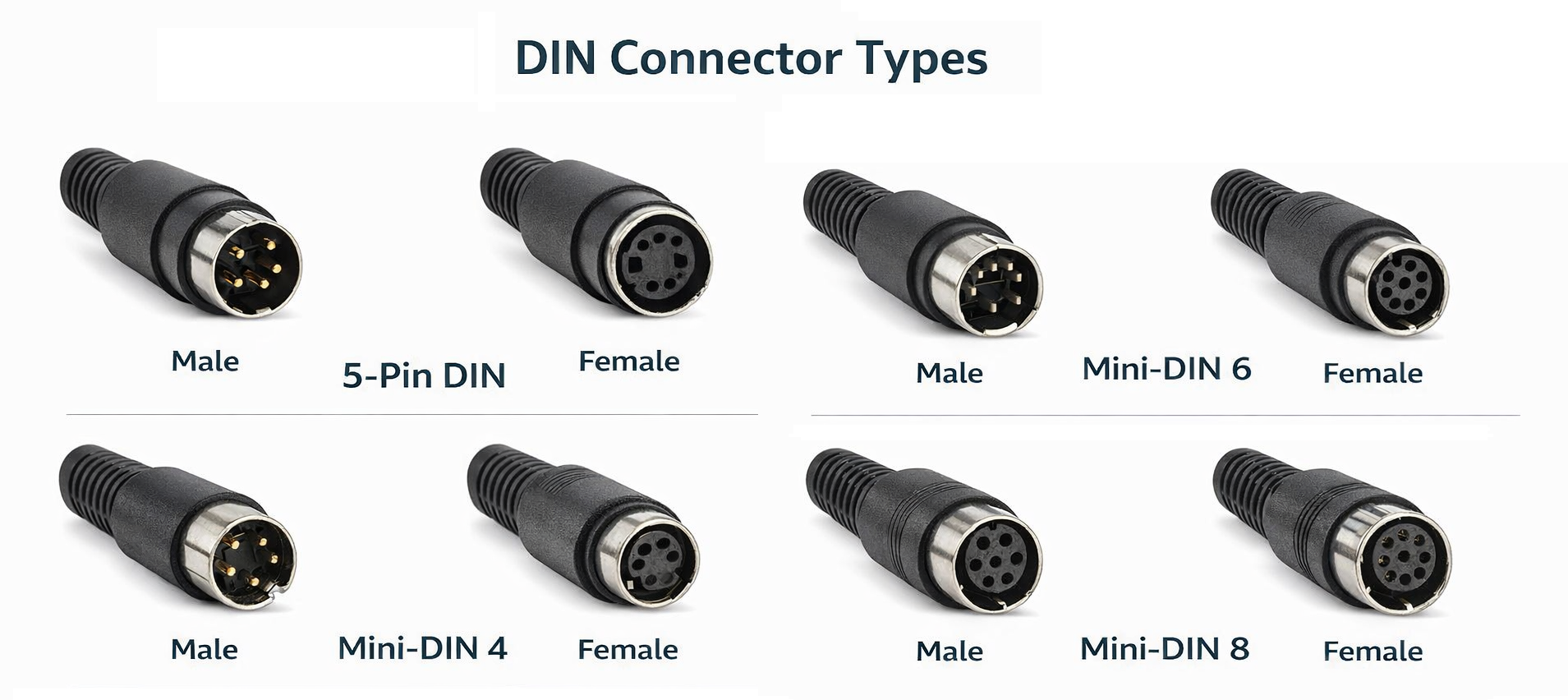

Mynd 6. Gerðir DIN tengi

DIN tengi eru hringlaga tengi með mörgum pinnum raðað í stöðluðu mynstri.Þau eru almennt notuð í sérhæfðum rafeindabúnaði og eldri kerfum.Þessi tengi styðja margar merkja- eða rafmagnstengingar innan eins viðmóts.DIN tengi eru þekkt fyrir örugga læsingarbúnað og nákvæma pinnastillingu.Þau eru oft notuð í hljóðbúnaði, iðnaðarkerfum og samskiptatækjum.Hönnun þeirra tryggir stöðugar og skipulagðar tengingar.Myndin sýnir mismunandi pinnastillingar sem notaðar eru í ýmsum DIN tengigerðum.

USB tengi

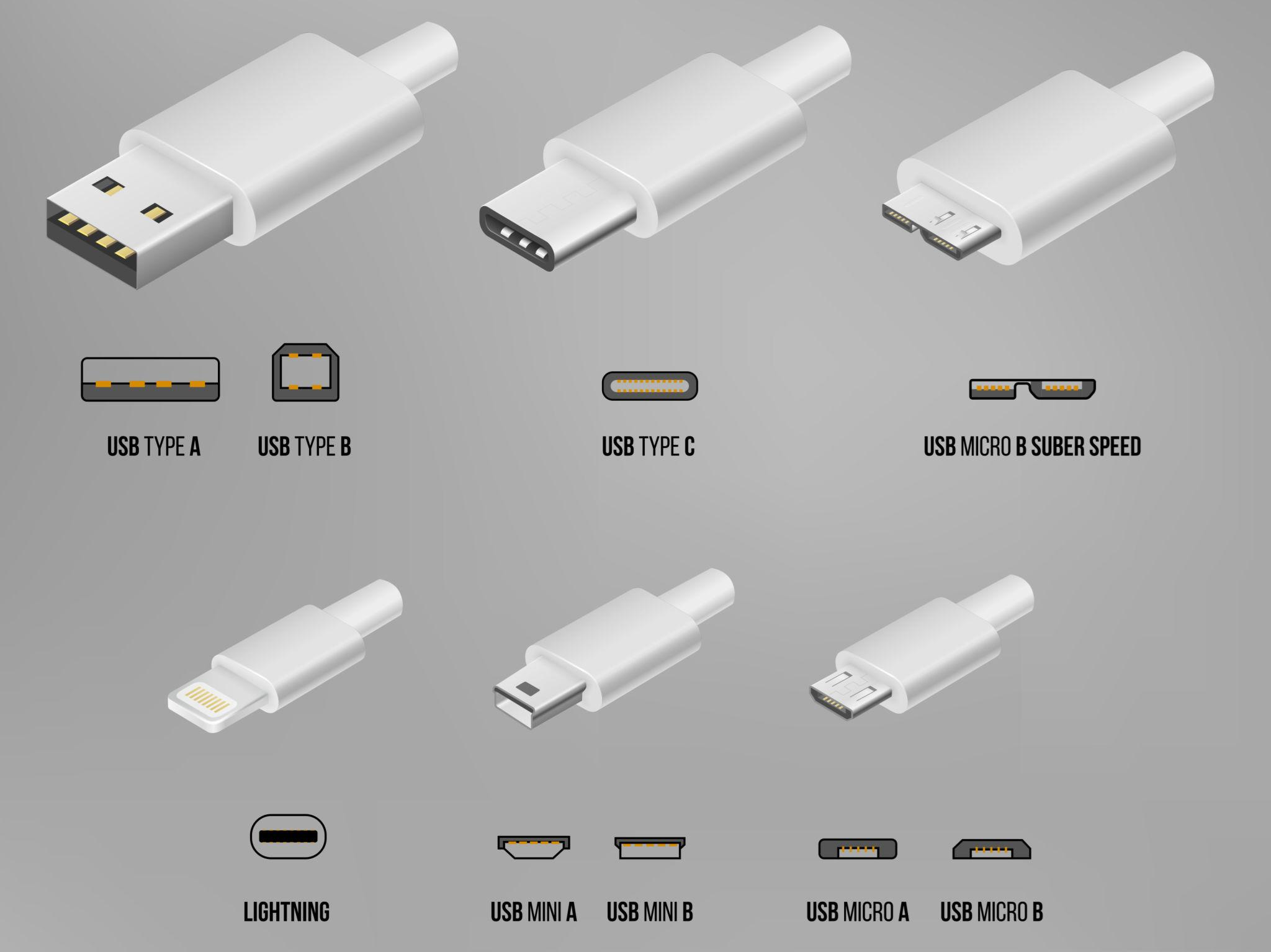

Mynd 7. Gerðir USB-tengja

USB tengi eru stöðluð tengi sem notuð eru bæði fyrir aflgjafa og gagnaflutning í nútíma rafeindatækni.Þau eru mikið notuð í snjallsímum, fartölvum og öðrum flytjanlegum tækjum.Þessi tengi eru hönnuð til að auðvelda notkun og alhliða eindrægni.USB-tengi styðja skilvirkan aflflutning á fjölbreytt úrval tækja.Hönnun þeirra gerir kleift að stinga oft í og ​​taka úr sambandi án þess að skemma.Þau eru orðin algengasta tegundin af DC tengi í rafeindatækni.Eins og sýnt er á myndinni eru ýmis USB-snið notuð eftir tækinu og forritinu.

Mismunur á AC-inntaks- og DC-úttakstengjum

Hluti	AC inntakstengi	DC úttak Tengi
Aðalhlutverk	Teikna rafmagn rafmagn frá innstungum	Skila breytt afli í rafeindatæki
Rafmagns gerð	Til skiptis núverandi (AC) inntak	Jafnstraumur (DC) framleiðsla
Staðsetning í Kerfi	Inngangsstaður af straumbreytinum	Útgöngustaður á straumbreytinum
Power ástand	Óreglubundið komandi rafmagn	Reglulegt og stöðug framleiðsla
Venjulegur grunnur	Skilgreint af svæðisbundnum rafstöðlum	Skilgreint af kröfur um hönnun tækja
Í rekstri Umhverfi	Heimilis eða iðnaðar vegginnstungur	Rafræn inntakstengi tækisins
Samhæfni Gildissvið	Takmarkað við útsölustaðir fyrir landið	Passaði við tiltekin tæki viðmót
Uppbygging Hönnunarmarkmið	Stöðugt og öruggt tengingu við rafmagn	Nákvæmar og stöðug tenging við tæki
Öryggismeðferð	Hannað til að stjórna háspennuinntaki	Hannað til að viðhalda öruggri lágspennuútgangi
Stefna á Kraftflæði	Frá ytri uppspretta í millistykki	Frá millistykki til enda tæki
Dæmigert Umsókn	Powering millistykki frá innviðum	Að útvega orku til raftækja
Tenging Viðmót	Stinga sett í í innstungu	Tengi sett í tækistengi
Sveigjanleiki	Takmarkað af svæðisbundið stingasnið	Aðlögunarhæfur þvert ýmsar gerðir tækja
Líkamlegt Samþætting	Innbyggður eða losanlegir innstungahausar	Meðfylgjandi við úttakssnúru eða millistykki
Kerfishlutverk	Hluti af völdum inntak innviði	Hluti af aflgjafar á tækisstigi

Notkun mismunandi straumbreytistengja

1. Rafeindatækni

Rafmagnstengi eru mikið notuð í tækjum eins og snjallsímum, fartölvum og spjaldtölvum.Þeir tryggja stöðuga hleðslu og skilvirka aflgjafa fyrir daglega notkun.Þessi tengi styðja nútíma lífsstíl sem reiða sig mikið á flytjanlegur rafeindabúnaður.Áreiðanleiki þeirra hefur bein áhrif á frammistöðu og upplifun tækisins.

2. Netbúnaður

Beinar, mótald og rofar treysta á DC tengi fyrir stöðuga notkun.Stöðugar rafmagnstengingar eru mikilvægar til að viðhalda samfelldri nettengingu.Þessi tengi styðja langan vinnutíma án bilunar.Ending þeirra er mikilvæg fyrir bæði heima- og skrifstofunet.

3. Iðnaðarbúnaður

Iðnaðarvélar nota sérhæfð tengi fyrir stöðuga og örugga aflgjafa.Þessi tengi eru hönnuð til að takast á við krefjandi umhverfi og stöðuga notkun.Þeir tryggja áreiðanlegan rekstur sjálfvirknikerfa og stýrieininga.Frammistaða þeirra er frábær í framleiðslu og framleiðsluferlum.

4. Hljóð- og myndkerfi

Tengi eru notuð í mögnurum, hátölurum og miðlunartækjum til að skila stöðugu afli.Þeir hjálpa til við að viðhalda stöðugri frammistöðu í afþreyingarkerfum.Áreiðanlegar tengingar koma í veg fyrir truflanir meðan á hljóð- eða myndspilun stendur.Þessi tengi eru notuð fyrir bæði heimili og faglega uppsetningu.

5. Læknatæki

Læknabúnaður er háður öruggum rafmagnstengum til að tryggja örugga notkun.Þessi tengi tryggja stöðuga virkni heilsugæslutækja.Áreiðanleiki er nauðsynlegur til að forðast kerfisbilanir meðan á notkun stendur.Þeir gegna hlutverki við að viðhalda öryggi sjúklinga og nákvæmni tækja.

6. Bíla- og færanleg kerfi

Rafmagnstengi eru notuð í rafeindatækni ökutækja og færanleg raforkukerfi.Þeir styðja tæki eins og GPS einingar, mælaborðsmyndavélar og flytjanleg hleðslutæki.Þessi tengi verða að þola hreyfingar og mismunandi aðstæður.Hönnun þeirra tryggir stöðuga aflgjafa í farsímaumhverfi.

Niðurstaða

Rafmagnstenglar tryggja áreiðanlega orkuflutning með því að tengja tæki við aflgjafa og gefa rétta tegund af rafmagni.AC inntakstengi eru mismunandi eftir svæðum og hönnun, en DC úttakstengi veita stöðugt afl sem hentar sérstökum tækjum.Eiginleikar eins og spennusamhæfi, jarðtenging og skiptanleg hönnun bæta öryggi og notagildi.Skilningur á þessum íhlutum hjálpar til við að tryggja rétt val, eindrægni og skilvirka notkun á mismunandi forritum.
