Code Segment (CS) Skráðu í CPU minni skiptingu: Heill leiðarvísir

CPU keyrir forrit með því að fá aðgang að leiðbeiningum sem geymdar eru í minni og lykilhluti af þessu ferli er kóðahluta (CS) skráin.CS skrána er nauðsynleg í örgjörva sem nota skipt minni líkan, sérstaklega í eldri kerfum eins og X86 arkitektúrnum.Þessi grein útskýrir hvernig CS -skráin virkar með Leiðbeiningarbendilinn (IP) til að stjórna minni og hvers vegna skilningur á minni skiptingu er enn mikilvæg í dag.

Vörulisti

Hver er kóðahlutinn (CS)?

Kóðahlutinn (CS) er sérhæfð skrá í CPU sem hefur upphafsfang (eða grunnfang) kóðans í minni.Kóðahlutinn er sérstakt minnissvæði sem inniheldur keyrslukóða forritsins.CS skráin bendir því á staðsetningu í minni þar sem leiðbeiningar fyrir forrit eru geymdar, sem gerir CPU kleift að sækja og framkvæma þessar leiðbeiningar.Hlutverk CS -skráningarinnar verður skýrara þegar við lítum á tengsl þess við aðra mikilvæga skrá: Leiðbeiningarbendilinn (IP).Þó að CS -skráin haldi upphafsfangi kóðahlutans, heldur IP skráin utan um offset heimilisfang næstu leiðbeiningar sem á að framkvæma innan þess hluta.Saman mynda CS og IP skrárnar rökrétt heimilisfang sem gerir CPU kleift að ákvarða nákvæma staðsetningu næstu kennslu í minni.Til dæmis:

CS = grunnfang kóða hluti

Ip = offset heimilisfang næstu kennslu

Þegar það er sameinað reiknar CPU út heimilisfangið sem CS: IP að finna og framkvæma næstu leiðbeiningar.

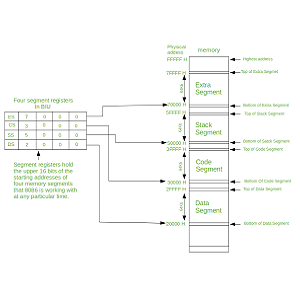

Smiðjuðu minni líkanið

Til að skilja hvers vegna CS -skráin er til, er það krafist að skilja skiptu minni líkanið, sem var almennt notað í eldri arkitektúr eins og X86 örgjörvum.Í þessu líkani er minni skipt í hluti, hver og einn þjónar öðrum tilgangi:

• Kóða hluti (CS): Geymir keyranlegan kóða.

• Gagnaþáttur (DS): Geymir breytur og gögn sem forritið notar.

• Stack hluti (SS): Stýrir aðgerðasímtölum, staðbundnum breytum og stjórnflæði.

• Auka hluti (ES): Notað til viðbótar gagnageymslu.

Segluðu minni líkanið var hannað til að veita skipulagða nálgun við minni stjórnun, sem gerir það auðveldara að skipta minni í aðgreind svæði fyrir kóða, gögn og stafla.Þessi aðferð gerði örgjörvum kleift að stjórna minni á skilvirkari hátt og veitti betri minni vernd með því að geyma mismunandi tegundir gagna í aðskildum hlutum.Í snemma tölvukerfum gat CPU aðeins fengið aðgang að takmörkuðu magni í einu.Smiðjuðu minni líkanið gerði forriturum kleift að vinna með stærra magn af minni með því að skipta því í smærri, viðráðanlegri hluta.Þessi hönnun hjálpaði einnig til við að draga úr stærð heimilisföng, þar sem hluti skrárnar gætu haldið grunnföngunum, á meðan offset (eins og IP) væru minni gildi bætt við grunninn.Þó að nútíma örgjörvar noti oft flatt minni líkan, þar sem allt minni er meðhöndlað sem eitt samfellt rými, hafa meginreglur skiptingar enn áhrif á CPU hönnun í dag.Reyndar halda sum nútíma kerfi áfram að nota skiptingu í sérstökum tilgangi eins og minni vernd og virtualization.

Samband CS og IP skrár

Í aðalvinnslueiningu tölvu (CPU) er sambandið milli CS (Code Segment) skráningarinnar og IP (leiðbeiningarbendilinn) mikilvæg fyrir ferlið við að sækja og framkvæma leiðbeiningar.Saman ákvarða þessar tvær skrár staðsetningu næstu kennslu í minni og tryggja að CPU viti nákvæmlega hvað eigi að framkvæma við hvert skref í flæði forritsins.

CS skráin hefur upphafsfang tiltekins hluta í minni þar sem keyrslukóðinn er búsettur.Þessa hluti sem byggir á hlutverki er krafist í skiptingu minni arkitektúr, sem gerir CPU kleift að skipta minni í rökrétta hluta fyrir mismunandi gerðir gagna, svo sem kóða, stafla og gagnahluta.Aftur á móti virkar IP -skráin sem bendill sem heldur utan um næstu fyrirmæli um að framkvæma innan núverandi kóðahluta.IP -skráin inniheldur offsetgildi, sem gefur til kynna hversu langt frá upphafspunkt kóðasviðsins Næsta kennsla er staðsett.

Í reynd virkar þetta samband sem hér segir: CPU les fyrst heimilisfangið sem er geymt í CS -skránni til að bera kennsl á upphafspunkt kóðahlutans í minni.Síðan notar það gildið sem er geymt í IP skránni til að reikna út nákvæma staðsetningu næstu leiðbeiningar með því að bæta IP offset við grunnfangið sem CS skráin veitir.Samsetning þessara tveggja gilda, grunnfang frá CS skrá og offset frá IP skránni, skilar líkamlegu minni heimilisfangi þar sem næsta leiðbeining er geymd.

Þegar líkamlega heimilisfangið er reiknað sækir CPU leiðbeininguna úr minni, afkóðar það og keyrir það.Eftir framkvæmd er IP skráin uppfærð til að benda á næstu kennslu í röð og ferlið endurtekur.Þessi stöðuga hringrás sóknar, afkóðunar og framkvæmdar leiðbeiningar er kjarnakerfið sem CPU framkvæmir forrit.CS og IP skrárnar vinna saman að því að tryggja að CPU viti nákvæmlega hvar á að leita í minni til að finna næstu leiðbeiningar til að framkvæma.Þetta samband er gott til að viðhalda réttu framkvæmdarstreymi forrita, sérstaklega í kerfum með skipt minni arkitektúr.

Af hverju CS Register skiptir máli í forritun?

CS-skráin er frábær í lágstigs forritun og kerfisþróun, sérstaklega í umhverfi sem treysta á skipt minni líkön.Það skilgreinir mörk kóðahlutans, þar sem leiðbeiningar eru geymdar og hjálpar til við að tryggja að forrit gangi innan úthlutaðs minnisrýmis.Nauðsynlegt er rétt að stjórna þessum hlutamörkum til að forðast villur og viðhalda stöðugleika kerfisins.Eitt algengt mál með lélega stjórnunarstjórnun er aðgangsbrot.Þetta kemur fram þegar forrit reynir að taka á minni utan tilnefnds kóðahluta, sem leiðir til hruns eða óvæntrar hegðunar.Til dæmis, ef forritið fer yfir stærð kóðahlutans, gæti það skrifað yfir aðliggjandi minni, sem leitt til skemmdra gagna eða rangar frammistöðu.

Önnur áhætta er óútreiknanlegur hegðun áætlunarinnar vegna óviðeigandi notkunar á CS -skránni.Þegar CPU keyrir fyrirmæli frá óviljandi minni svæði getur kerfið hegðar sér ófyrirsjáanlegt eða hrun að öllu leyti.Þetta var oft vandamál í eldri kerfum sem notuðu skipt minni, svo sem snemma X86 arkitektúr, þar sem forritarar þurftu að stjórna vandlega skrám eins og CS, DS (Data Segment) og SS (Stack hluti).Þrátt fyrir að nútíma kerfi noti oft flatt minni líkön, þá er það mikilvægt að skilja CS -skrána fyrir þig sem vinnur í innbyggðum kerfum, hönnun stýrikerfisins eða öðrum sviðum sem krefjast beinnar minni stjórnunar.Á þessum sviðum tryggir árangursrík stjórnun minnismörkna áreiðanleika kerfisins, kemur í veg fyrir spillingu gagna og forðast erfitt að greina galla.Fyrir lágstigs forritara er það að ná góðum tökum á CS-skránni lykilatriði í því að byggja upp stöðugan, skilvirkan hugbúnað.
