Alhliða leiðarvísir Pickit3 forritara: Pinout, lögun og notkun

Pickit 3, sem er merkilegt tæki frá örflögu tækni, þjónar sem virkt tæki til að forrita og kemba örstýringar, sem gerir þér kleift að samþætta hugmyndir sínar óaðfinnanlega í hagnýtur kerfi.Með leiðandi viðmóti sínu, eindrægni við MPLAB IDE og öflugan stuðning við raðforritun í hringrás (ICSP), hefur Pickit 3 reynst þér áreiðanlegur bandamaður.Geta þess til að hagræða verkferlum, draga úr uppsetningaráskorunum og auka kembiforrit gerir það að grunnþátt í verkfærasettinu sem þú vinnur á öflugu sviði innbyggðra kerfa.

Vörulisti

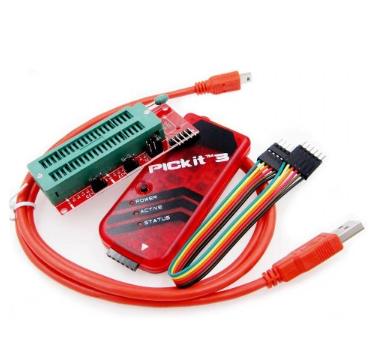

Pickit 3 forritari/kembiforrit

Pickit 3 forritarinn/kembiforritið er háþróað tæki sem er sérsniðið áberandi fyrir samspil við PIC örstýringar sem nota raðforritun í hringrás (ICSP).Það er samstillt í samstarfi við MPLAB Integrated Development Environment (IDE) um Windows stýrikerfi, með því að nota tvær helstu tengingar: PGD (forritagögn) og PGC (Program Clock), í fylgd með aflgjafa þess.Við yfirtöku er það bætt við viðbótar aukabúnað eins og USB snúru og uppsetningardisk.Ennfremur inniheldur grunngreiningartækið ljósdíóða og ýtahnapp.

LED/hnappur	Lýsing
Power LED	Þetta leiddi logar í grænum lit þegar Pickit 3 fær kraft.
Virk LED	Þetta LED logar í bláum lit þegar Pickit 3 getur Koma á samskiptatengli við tölvuna.
Staða LED	Þetta LED logar í gulum lit þegar Pickit 3 er upptekinn við að forrita myndina.
	Það logar líka í rauðum lit ef villa kemur fram í Forritunarferli.
Ýttu á hnappinn	Þessi ýtahnappur er notaður fyrir „Forritari til að fara,“ sem gerir þér kleift að forrita myndina án tölvu.

Pinout of Pickit 3

Pinna númer	Pinnaheiti	Lýsing
1	Mclr/vpp	Tengdur við húsbónda tær ytri endurstillingarpinna á PIC til Endurstilla MCU fyrir forritun
2	VDD (Target)	Markspenna PIC, 5V eða 3,3V
3	Jörð	Jarðpinna kerfisins
4	PGD/ICSPDAT	Forritagögn (PGD) eru tengd við raðgreininguna í hringrásinni Forritun (ICSP) gagnapinna
5	PGC/ICSPCLK	Program Clock (PGC) er tengt við raðgreining í hringrás Forritun (ICSP) klukku pinna
6	Engin tenging	Þessi pinna er frátekinn til notkunar í framtíðinni

Eiginleikar Pickit 3

Lögun	Lýsing
Forritun og kembiforrit	Forrit og kembiforrit PIC örstýringar
PC tengi	Einfalt tölvuviðmót í gegnum USB snúru
Samhæfni ökumanna	Samhæft við venjulega Windows ökumenn
Forritari til að fara	Leyfir forritun án tölvu
Spenna og hringrásarvörn	Búin með innbyggðum yfirspennu og skammhlaupi Eftirlit
Greiningarljósdíóða	Inniheldur greiningarljós um borð
Örstýring og IDE stuðningur	Styður nýjustu útgáfur af PIC örstýringum og IDES

Stilla Pickit 3

Taka upp og undirbúa hluti

Fjarlægðu varlega Pickit 3 íhlutina úr umbúðum sínum og bendir á að forritarinn/kembiforritið, USB snúru og hauspinnar séu með.Meðfylgjandi skjöl beinir þér til alhliða auðlinda á netinu, þjónar sem fjársjóður fyrir þig að leita að þekkingu og fyrir sléttar upplifunarupplifun.Búðu til skipulegu, kyrrstætt umhverfi til að koma í veg fyrir óviljandi skaða á brothættri rafeindatækni, sem gerir kleift að einbeita sér fyrir samsetningu og prófun.Með því að halda öllum búnaði, svo sem lóðunarverkfærum, auðveldar nærliggjandi óaðfinnanlegan framvindu hauspinna samsetningar og uppsetningar.

Hugbúnaðaruppsetning og eindrægni

Óaðfinningin við uppsetningu treystir mjög á að sannreyna hugbúnaðarsamhæfi milli stýrikerfa eins og Windows, MacOS og Linux.Byrjaðu á því að hlaða niður og setja upp MPLAB X IDE hugbúnaðinn, fylgja kerfisbundnu uppsetningarferli, þar með talið uppsetningu ökumanns til að tryggja að tölvan viðurkenni tengd tæki.Þessi skipulegu framvindu eykur ekki aðeins rekstrargetu heldur veitir einnig innsýn í samþættingu kerfisins og speglar raunverulega þátttöku í að hlúa að hátækniþróun.

Að koma á tengingum

Gakktu úr skugga um að USB snúran sé á öruggan hátt tengd í báðum endum til að gera virk samskipti milli Pickit 3 og tölvunnar.Árangursrík viðurkenning tæki táknar hámarki uppsetningarviðleitni og lágmarkar mögulega bilanaleit.Þetta stig leggur lúmskt áherslu á hið vandaða eðli eftirfarandi tengingarferla, í ætt við þá agaðri nálgun sem krafist er í ýmsum tæknilegum verkefnum.

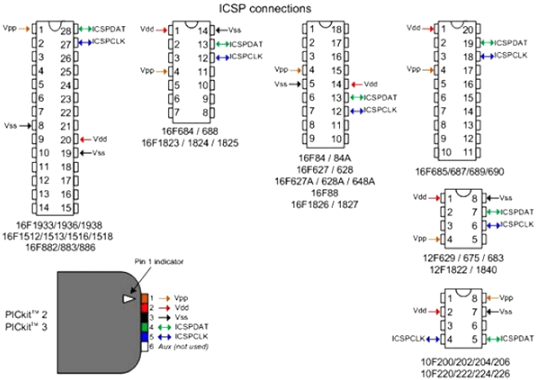

Sameining Pickit 3 með PIC örstýringum

Með góðum árangri að forrita PIC örstýringar með Pickit 3 felur í sér vandaða áherslu á nokkra ítarlega þætti.Upphaflega, að bera kennsl á raðforritun (ICSP) pinna á PIC örstýringu er nauðsyn.Þessir pinnar virka sem samskiptaviðmót fyrir Pickit og rétt tenging þeirra auðveldar árangursrík samskipti og gerir kleift að fá sléttan kembiforrit.

Að auki þarf að veita bæði PIC örstýringu og Pickit kraft.Að setja rétta spennu samkvæmt forskriftum er notað til að forðast alla áhættu sem tengist óviðeigandi spennu.Algjör skilningur á kraftkröfum og takmörkunum tiltekins örstýringar er þátttakandi í að ná viðeigandi spennustillingum.

Í reynd, að ná tökum á þessum undirbúningsstigum, nær ferli þroskað með námi með persónulegri reynslu, sem oft felur í sér prufu og mistök.Alhliða tök á grunnatriðum hringrásar og lúmskur sérkenni vélbúnaðarhlutanna hjálpar til við þennan námsferil.Þeir sem móta kerfisbundinn gátlista sem eru sniðnir að hinni einstöku uppsetningu, sem eru íhugandi, þá dregur úr villum og eykur heildarvirkni vinnuflæðis.

Grunnur forritunar

Breiðan eindrægni Pickit 3 spannar margvíslegar örstýringarfjölskyldur, svo sem PIC10, PIC12 og PIC16, meðal annarra.Þessi aðlögunarhæfni gerir þér kleift að kanna litróf virkni, sem hentar flóknum verkefnum sem krefjast skapandi snertingar.Til að nýta að fullu þá eiginleika sem nýútkomnir örstýringar bjóða upp á, er það hagkvæmt að halda vélbúnaðinum uppfærð.Að tengja Pickit 3 við tölvu er óaðfinnanlega gert með aðstoð MPLAB X IDE, tæki sem auðveldar uppfærslur vélbúnaðar.Að fylgja leiðbeiningunum undir „Pickit 3 vélbúnaðarhleðslutækinu“ tryggir að tækið sé áfram samstillt við þróun þróaðra örstýringar.

Fyrir óaðfinnanlega þróunarreynslu er athyglisvert að setja upp MPLAB X IDE með nákvæmni.Þetta ferli felur í sér að velja rétta umhverfisstillingar sem eru sniðnar að sérstökum arkitektúr örstýringarinnar.Nákvæmar verkefnasamsetningar eru settar með því að stilla nákvæmlega breytur, þar með talið klukkutíðni og úthlutun minni.Stillingar leiðarstillinga fyrir bókasöfn og hausskrár eykur samþættingu verkfærakerfisins og auðveldar skilvirka samantekt kóða.Flækju þessara uppsetningarferla getur haft veruleg áhrif á skilvirkni og hagræðingu á líftíma verkefnisins.

Háþróaðar aðferðir í forritun

Tækni til að auka kembiforrit

Þegar notast er við möguleika Pickit 3 fyrir kembiforrit geta nokkrar nákvæmar aðferðir skilað auðguðum árangri.Strategískt sett brotamunur bjóða þér tækifæri til að gera hlé á framkvæmd áætlana á lykilpunktum, sem hjálpar til við að skoða núverandi ástand kerfisins með meiri dýpt.Notkun vaktarpunkta er önnur innsæi aðferð, sem er fær um að vekja athygli á breytingum á sérstökum breytilegum gildum.Þetta hjálpar til við að öðlast fínni skilning og setja meiri stjórn á kraftmiklu eb og flæði gagna.Raunveruleg kembiforrit í gegnum MPLAB X IDE gerir kleift að breyta og athugun á hegðun áætlunarinnar á flugu, sniðganga þörfina fyrir kóða endursýningar og gera þróun að meira grípandi viðleitni.Þú getur oft treyst á þessar aðferðir til að afhjúpa þessar leiðinlegu galla sem gætu verið falin við hefðbundnar prófanir.

Verkflæðishækkun með sjálfvirkni forskriftar

Að virkja forskriftarmál eins og TCL eða Python innan MPLAB X stjórnborðsins getur aukið skilvirkni verkflæðis verulega.Sjálfvirkni endurtekinna verkefna hjálpar þér við að lágmarka líkurnar á villum af völdum eftirlits og frelsa þau þar með til að takast á við vitsmunalegri krefjandi áskoranir.Forritun skilar forvitnilegum yfirburði með því að virkja lotuvinnslu staðlaðra aðgerða.Þetta hagræðir ekki aðeins þróunarumhverfið heldur samræmist það einnig óaðfinnanlega við lipur aðferðafræði sem meta skjótar endurtekningar.

Með því að nota forskriftir er hægt að forðast mörg algeng handvirkt ferli færni, sem gerir þér kleift að einbeita þér að nýsköpun og auka gæði.Gagnsemi forskrifta gengur þvert á skilvirkni;Það vekur heildstæða nálgun við stjórnun og framkvæmd verkefna, sem oft er talið ómetanlegt við stjórnun stórfelldra verkefna.Þessi hæfni gerir þér kleift að laga þig strax að breytingarþörfum á meðan þú ræktar staðfastan skuldbindingu til nákvæmni og einsleitni.

Að takast á við algengar hindranir

Pickit3 forritarinn getur stundum komið fram áskorunum meðan á stillingum stendur, aðallega með uppsetningu vélbúnaðar og hugbúnaðar.Þessi handbók veitir ítarlega, skref-fyrir-skref nálgun til að greina og leysa sameiginleg vandamál til að tryggja hámarks árangur og lágmarks niður í miðbæ.

Úrræðaleit vélbúnaðar

Úrræðaleit hugbúnaðar

Forrit af Pickit 3

Forritun PIC örstýringar

Pickit 3 skar sig fram úr því að forrita mikið úrval af PIC örstýringum, sem reynist vera eign fyrir þig sem leitast við að sérsníða aðgerðir örstýringar til að uppfylla sérstakar kröfur verkefnis.Þetta tól brúar bilið frá hugmyndinni til að veruleika með því að samþætta óaðfinnanlega með fjölbreyttum þróunarpöllum.Þú getur þegið hlutverk þess í samvinnustillingum þar sem það hjálpar til við að viðhalda samfellu og nákvæmni og stuðla að skipulagðri nálgun til að stjórna flóknum verkefnum.

Kembiforrit

Pickit 3 býður upp á nauðsynlega kembiforrit, sem hjálpar til við að greina skjótt og upplausn á villum í örstýringu kerfisins.Þessi hæfileiki einfaldar flókna bilanaleit með því að veita innsýn og stjórntæki.Þú getur greint flöskuhálsa í nýstofnuðum hugbúnaði og eflt árangur kerfisins á skilvirkan hátt.Með því að prófa og fægja kóða með Pickit 3 ná teymi oft nákvæmar endurbætur sem leiða til verulegs hagnaðar.

Firmware uppfærslur

Árangursríkar uppfærslur á vélbúnaði í örstýringum eru meðhöndlaðar með Pickit 3, sem auðveldar eyðingu, sannprófun og forritun nýrra vélbúnaðarútgáfa.Þetta tryggir að tæki haldi núverandi með háþróuðum aðgerðum og öryggisráðstöfunum.Í atvinnugreinum sem knúin eru áfram af skjótum tæknibreytingum hjálpa tíðar hugbúnaðaruppfærslur sem gerðar eru með verkfærum eins og Pickit 3 hjálpa til við að halda uppi samkeppnishæfni og uppfylla reglugerðir iðnaðarins.

Hagræðing kóðaflutnings í framleiðslu

Í framleiðslulínum gegnir Pickit 3 virku hlutverki við að hagræða yfirfærslu forritaðs kóða til örstýringar og styðja þannig stórfellda framleiðsluaðgerðir.Það tryggir stöðuga framkvæmd kóða milli tækja, sem eykur framleiðslu skilvirkni og lækkar villutilvik, sem leiðir til hærri gæða vöru.Framleiðslustjórar treysta Pickit 3 til að hafa umsjón með flóknu framleiðsluumhverfi þar sem stöðug notkun tækisins er notuð til að viðhalda einsleitni.

Aðgreina Pickit 2 frá Pickit 3

Lögun	Pickit 2	Pickit 3
Útgáfa útgáfu	Fyrri útgáfa	Seinna útgáfa
Studdi Pic MCU	Styður eldri PIC örstýringar	Styður nýrri PIC örstýringar
Kembiforrit	Hægari kembiforrit	Hraðari kembiforrit
Mælt með notendum	Hentar fyrir byrjendur	Hentar fyrir háþróaða notendur
Viðbótaraðgerðir	Grunnvirkni	Auka eiginleika fyrir háþróaða kembiforrit
Innbyggður rökfræði greiningartæki	Ekki í boði	Ekki fáanlegt (íhuga ICD3 fyrir þetta)

Niðurstaða

Pickit 3 er áfram hornsteinn fyrir forritun og kembiforrit örstýringar og býður upp á áreiðanleika, aðlögunarhæfni og skilvirkni í þróunarumhverfi.Áframhaldandi mikilvægi þess, jafnvel í ljósi nýrri tækja, dregur fram hagkvæmni sína fyrir þig.Með því að brúa bilið milli hugmyndavinnu og útfærslu leikur Pickit 3 stórt hlutverk í að hlúa að nýsköpun og flýta fyrir tímalínum verkefnisins.Hvort sem það er notað til menntunar, frumgerðar eða stórfelldrar framleiðslu leggur þetta tæki áherslu á mikilvægi vel verktækja við mótun framtíðar innbyggðrar tækni.
