Alhliða leiðbeiningar um notkun MJE350 smára

MJE350 smári er fjölhæfur hluti sem hentar fyrir miðlungs kraftverkefni bæði í rofi og línulegum forritum, sérstaklega þegar þörf er á háspennustjórnun.Þessi grein veitir ítarlega yfirlit yfir eiginleika, forskriftir, forrit og bestu notkunarhætti til að hjálpa þér að nýta þennan áreiðanlega og aðlögunarhæfan smári í ýmsum rafrænum verkefnum.

Vörulisti

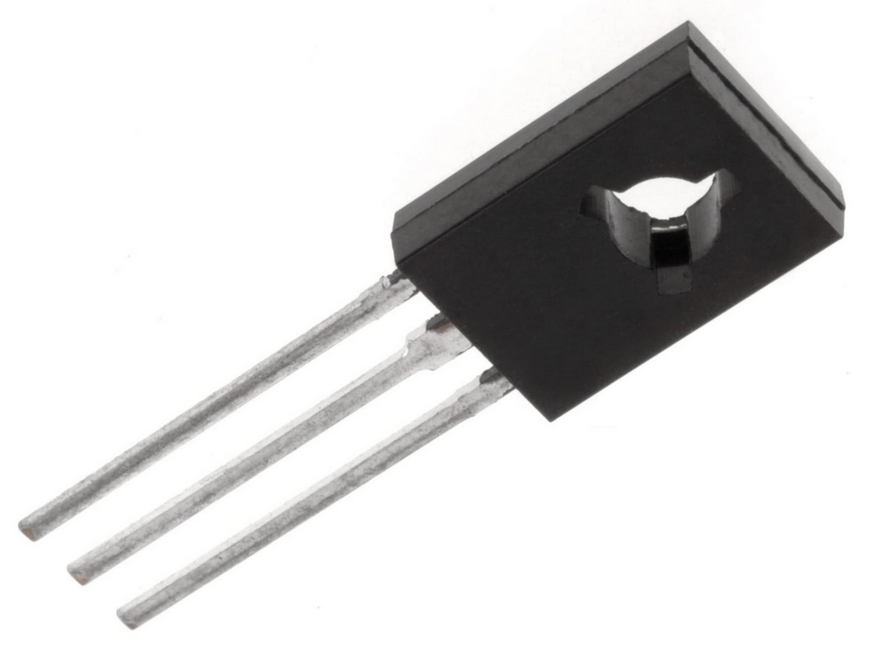

Yfirlit MJE350 smára

The MJE350 Transistor er fjölhæfur hluti sem er hannaður til að meðhöndla miðlungs aflstig í línulegum og skiptisverkefnum.Það er smíðað til að stjórna háspennu álagi allt að 300V, sem gerir það að frábæru vali þegar þú vinnur með háspennu DC forritum.Með núverandi mörk 500mA getur þessi smári í raun þjónað sem rofi eða magnari yfir mismunandi hringrásaruppsetningar.Hvort sem þú ert að vinna með mikla eða lágspennu, þá býður MJE350 sveigjanleika, jafnvel fyrir rafknúnar hringrásir.Framkvæmdir þess tryggir að það getur áreiðanlega knúið ýmsa álag, sem gerir það hentugt fyrir fjölbreytt rafræn forrit.

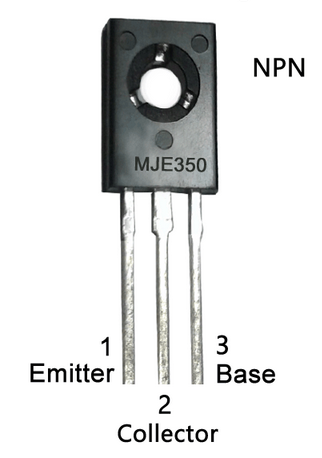

MJE350 pinna stillingar

CAD líkan fyrir MJE350

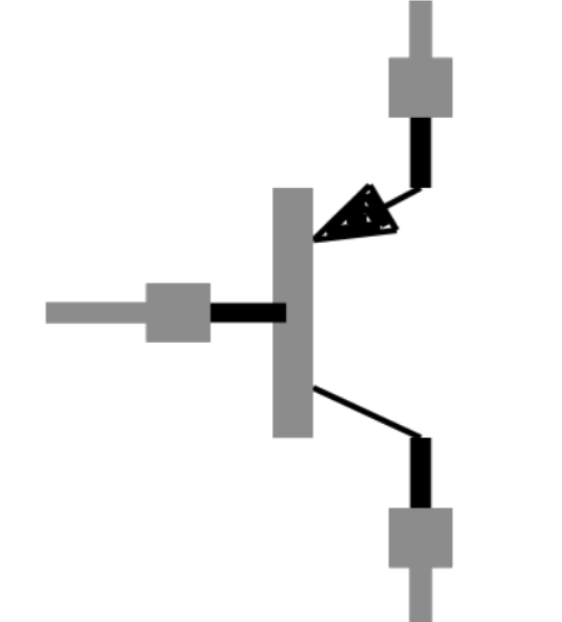

MJE350 tákn

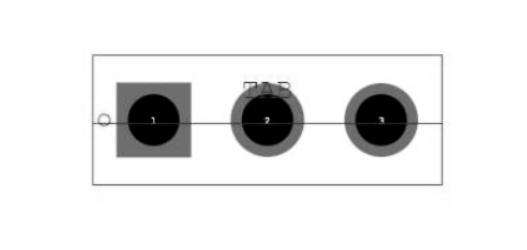

MJE350 fótspor

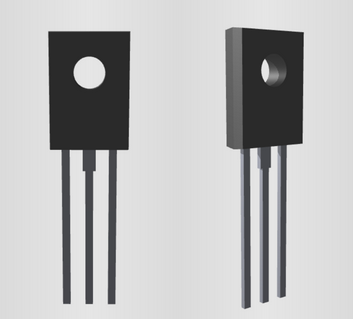

MJE350 3D líkan

Tæknilegar upplýsingar fyrir MJE350

Stmicroelectronics MJE350 inniheldur ýmsar tækniforskriftir, eiginleika og breytur, sem gerir það kleift að virka vel með öðrum íhlutum sem hafa svipuð einkenni.

Tegund	Færibreytur
Staða líftíma	Virk (síðast uppfærð: 7 mánuðum)
Leiðartími verksmiðjunnar	8 vikur
Hafðu samband	Tin
FUTT	Í gegnum gat
Festingartegund	Í gegnum gat
Pakki / mál	TO-225AA, til 126-3
Fjöldi pinna	3
Þyngd	4.535924g
Smáriefni efni	Kísil
Safnunarspenna safnara	300V
Fjöldi þátta	1
hfe mín	30
Rekstrarhiti	150 ° C TJ
Umbúðir	Tube
JESD-609 kóða	e3
Staða hluta	Virkur
Rakanæmi (MSL)	1 (ótakmarkað)
Fjöldi uppsagnar	3
ECCN kóða	EAR99
Spenna - metið DC	-300V
Max afldreifing	20.8W
Núverandi einkunn	-500mA
Grunnhlutafjöldi	MJE350
Pinnaafjöldi	3
Stillingar frumefna	Stakt
Afldreifing	2.8W
Málstenging	Einangrað
Power - Max	20.8W
Transistor umsókn	Skipt
Pólun/rás gerð	Pnp
Tegund smára	Pnp
Safnari sendir spennu (VCEO)	300V
Max Collector straumur	500mA
DC Current Gain (HFE) (mín.) @ IC, VCE	30 @ 50mA 10v
Núverandi - Safnara (Max)	100μA ICBO
Collector Base Spenna (VCBO)	300V
Emitter grunnspenna (VEBO)	3V
Hæð	11.05mm
Lengd	7,8mm
Breidd	2.9mm
Ná SVHC	Engin SVHC
Geislun herða	Nei
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust

Lykilatriði MJE350

Stmicroelectronics kusu sölugerðir

Þessi MJE350 er fáanlegur sem ein af ákjósanlegum sölutegundum frá Stmicroelectronics, þekktar fyrir áreiðanlegar og vandaðar íhlutir.Framboð þess tryggir samræmi í frammistöðu og auðveldum innkaupa.

Pakkategund

Pakkategundin er í 126 og býður upp á samsniðna hönnun sem passar vel í ýmsar rafrænar uppsetningar.Þessi pakki gerir ráð fyrir skilvirkri hitaleiðni og hjálpar til við að viðhalda endingu íhluta.

Max Collector Current (IC)

Transistorinn ræður við hámarks safnstraum af -5A, sem gerir það hentugt fyrir forrit sem krefjast hærri strauma en viðheldur stöðugleika og afköstum.

Max Collector-emitter spenna (VCE)

Með hámarks safnara -emitter spennu frá -300V getur þessi smári starfað í hringrásum sem þurfa háspennu meðhöndlun, sem gerir það fjölhæf í mörgum aflforritum.

Max Collector-Base spennu (VCB)

Það styður hámarks safnara -basasspennu -300V, sem veitir sveigjanleika í hönnun sem krefst stöðugs afköst við hækkaða spennu, sérstaklega í orkustjórnunarrásum.

Max sender-base spennu (VEBO)

Transistorinn hefur hámarks spennuspennu -5V, sem gerir það samhæft við lágspennu stjórnrásir en viðheldur virku straumstreymi.

Max Collector Diripation (PC)

Þessi smári, sem er metinn fyrir allt að 20 vött af safnara, meðhöndlar hita á skilvirkan hátt og tryggir viðvarandi notkun jafnvel í kraftfrekum forritum.

Max umbreytingartíðni (ft)

Með umbreytingartíðni 4 MHz býður MJE350 skilvirka tíðni meðhöndlun, stoðrásir sem þurfa miðlungs rofahraða.

Lágmarks- og hámarks DC straumhagnaður (HFE)

Núverandi ávinningur þessa smára (HFE) er á bilinu 30 til 240 og gefur þér sveigjanlega valkosti fyrir magnunarþarfir.Þetta svið gerir það aðlaganlegt yfir fjölbreyttar kröfur um hringrás.

Hámarksgeymsla og rekstrarhiti

Hægt er að geyma MJE350 á öruggan hátt og starfa á milli -65 til +150 ° C, sem veitir áreiðanleika bæði í litlu og háhita umhverfi og lengir þannig umfang notkunar sinnar yfir mismunandi loftslagsaðstæður.

Forrit MJE350 smári

Inverter og UPS hringrás

MJE350 smári er hentugur til notkunar í hringrásum og UPS.Í þessum forritum hjálpar það að stjórna umskiptum milli AC og DC afls og tryggir sléttan, áreiðanlegan aflgjafa meðan á hvaða skiptingu stendur.Hæfni þessa smára til að takast á við háspennu og miðlungs straumstig gerir það að verkum að það er áreiðanlegt val í hringrásum þar sem þörf er á stöðugleika og stöðugu orkuflæði.

Skipta um aflgjafa

Við skipt um aflgjafa starfar MJE350 á áhrifaríkan hátt til að stjórna og aftengdum hringrásum sem stjórna spennu og straumstigum.Þetta ferli er mikilvægt við að búa til stöðugt og skilvirkt aflgjafa, sem gerir það gagnlegt í fjölmörgum rafeindatækjum.Hlutverk þess í að skipta um aflgjafa stuðlar einnig að því að lágmarka orkutap og hjálpa til við að bæta heildar skilvirkni.

Línulegar aflgjafar

Í línulegum aflrásum hjálpar MJE350 stöðugri spennuframleiðslu, sem gerir það gott val fyrir forrit þar sem krafist er nákvæmrar spennureglugerðar.Þessi smári ræður við hærri inntaksspennu en viðheldur stöðugum afköstum, sem er gagnlegt í tækjum sem krefjast hreinna og stöðugs aflgjafa.

Hönnun rafhlöðuhleðslutæki

MJE350 er oft að finna í rafhlöðuhleðslurásum vegna getu þess til að stjórna spennu og straumstreymi á áhrifaríkan hátt.Í þessum forritum stjórnar smári á að hlaða hringrás og tryggja að rafhlöður séu hlaðnar á öruggan og skilvirkan hátt.Áreiðanleg árangur hennar hjálpar til við að auka endingu rafhlöðunnar og viðhalda ákjósanlegum hleðsluhraða.

Hljóðmagnunarkerfi

Í hljóðkerfum er hægt að nota MJE350 sem magnara og auka hljóðmerki til að keyra hátalara eða önnur framleiðslutæki.Einkenni þessa smára gera það kleift að stjórna aflstigum á áhrifaríkan hátt og tryggja skýran og stöðuga hljóðframleiðslu.Það er hægt að beita á ýmsum stigum hljóðmögnunar, auka hljóðgæði og framleiðsla styrk.

Háspennu DC rofi

Geta MJE350 til að takast á við háspennu gerir það tilvalið fyrir DC rofa forrit.Í þessum uppsetningum kveikir smári DC straumar og slökkt með mikilli áreiðanleika, sem er gagnlegt í hringrásum þar sem krafist er háspennustýringar.Þessi eiginleiki er sérstaklega gagnlegur í verkefnum sem fela í sér háan kraft eða DC búnað í iðnaði.

Hönnun mótorastýringar

MJE350 getur einnig virkað á áhrifaríkan hátt í hreyfilastýringarrásum, þar sem það hjálpar til við að stjórna straumi straumsins til að keyra mótora.Þessi smári styður nákvæma stjórn á mótorhraða og notkun, sem gerir það að gagnlegum þáttum í vélknúnum forritum.Háspennuþol þess gerir það kleift að nota það á öruggan hátt í hönnun sem felur í sér stjórn á hreyfi við fjölbreytt aflstig.

Samsvarandi gerðir fyrir MJE350

• MJE1101

• MJE1102

• MJE1103

• MJE1123

• MJE340

Viðbótar smári fyrir MJE350

Viðbótar NPN smári fyrir MJE350 er MJE340.

Leiðbeina um notkun MJE350

MJE350 smári ræður við mörg almenn verkefni, svo sem að skipta og magna merki.Þökk sé getu þess til að vinna með háa og lágspennurásir, þar með talið uppsetningar rafhlöðu, passar það í ýmis verkefnum.Það er sérstaklega gagnlegt þegar þú þarft að keyra mismunandi álag, allt frá liðum til annarra smára, allt eftir uppsetningu þinni.Handan við að skipta um skiptingu virkar MJE350 einnig vel í hljóðrásum, annað hvort sem sjálfstætt magnara eða sem hluti af breiðara magnunarstigi.Með 500mA hámarks safnstraumi býður það upp á áreiðanlega afköst og aðlögunarhæfni í ýmsum rafrænum hönnun.

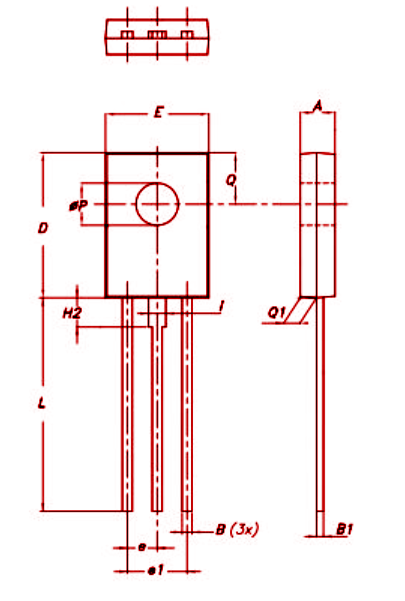

Upplýsingar um MJE350 pakka

Um stmicroelectronics

Stmicroelectronics er vel þekkt nafn í hálfleiðaraiðnaðinum og býr til lausnir sem eru sniðnar fyrir nútíma rafrænar þarfir.Sterk sérfræðiþekking fyrirtækisins í kísil- og kerfisaðlögun hefur gert það kleift að styðja mikið af forritum, allt frá almennum ör rafeindatækni til mjög sérhæfðra hönnunar.Stmicroelectronics er þekktur fyrir háþróaða kerfis-á-flís (SOC) tækni og tekur þátt í að búa til vörur sem stuðla að nútíma tengingu og virkni tækisins.Með áreiðanlegum framleiðsluháttum og áherslu á nýsköpun uppfylla vörur þeirra þróandi kröfur rafeindatækninnar.

DataSheet PDF

MJE340 DataSheet:

MJE340.pdf

Algengar spurningar [FAQ]

1. Hvað gerir MJE350 að góðu vali fyrir háspennu DC forrit?

MJE350 ræður við allt að 300V í álagsspennu, sem gerir það að sterku vali fyrir háspennu DC hringrás sem þarf áreiðanlega spennugetu.

2. Hvernig ætti að nota MJE350 til öruggrar notkunar?

Til að halda MJE350 keyrslu á öruggan hátt með tímanum skaltu nota það um 20% undir hámarkseinkunn.Með hámarks safnara -emitter spennu -300V, takmarka beitt spennu við 240V eða minna.Haltu honum undir 400mA fyrir hámarks safnara straum af 500mA.Mælt er með hitaspil og það ætti að geyma á milli -65 ° C og +150 ° C fyrir besta afköst.

3. Hvar er MJE340 til 12611 venjulega festur?

MJE340 til 12611 er venjulega festur á SOT-32 sniði, en MJE350 er viðbótar PNP smári hans sem notaður er í háspennu og almennum hringrásum.

4.. Hver er PNP viðbótargerð fyrir MJE340?

MJE350 smári þjónar sem PNP viðbótargerð fyrir MJE340.

5. Hvers konar forrit henta MJE350?

MJE350 er hannað fyrir miðlungs orkuverkefni bæði í línulegum og skiptingu.

6. Hver er hámarks álagsspenna fyrir MJE350?

MJE350 ræður við hámarks álagsspennu 300V.

7. Hver er hæsti straumurinn sem MJE350 ræður við?

MJE350 er metinn fyrir hámarksstraumsálag 500mA eða 0,5A DC.

8. Hvaða tegundir af hringrásum eru samhæfar MJE350?

MJE350 virkar vel í lágspennurásum og rafhlöðustýrðum uppsetningum, sem veitir fjölhæfni yfir mismunandi aflþörf.
