Alhliða leiðarvísir fyrir PCF8575 I/O Expander

PCF8575, smíðaður með nákvæmni af Texas Instruments, þjónar sem aðlögunarhæfur 16 bita I2C I/O stækkari búinn truflunargetu.Þessi grein veitir yfirgripsmikla athugun á eiginleikum sínum, stillingum PIN og tæknilegum skýringum ásamt fjölbreyttu forriti.Þegar það er notað til að lengja inntak/úttakshafnir örstýringar, siglir PCF8575 í raun kröfur flókinna kerfa.Sveigjanleiki þess skín í stillingum sem krefjast óaðfinnanlegrar samþættingar og minni flækju.Upplifun í höndunum leiðir í ljós að með því að nota PCF8575 getur það einfaldað kerfishönnun mjög og kynnt fjárhagslega vingjarnlega nálgun til að auka tölvuhæfileika.

Vörulisti

Yfirlit yfir PCF8575

The PCF8575 Þjónar sem fjölhæfur fjarstýring I/O stækkandi, sem gerir óaðfinnanlegt samskipti milli örstýringar í gegnum I2C samskiptareglur.Með því að nota SCL (raðsklukkulínu) og SDA (raðgagnalínu) fyrir gagnaflutning, einfaldar hringrásarhönnun með því að leyfa hástraumsframleiðslu, svo sem LED, án þess að krefjast viðbótar gagnaeftirlitsmerkja.Við frumstillingu eru allir I/O pinnar sjálfgefnir í háu ástandi og virkja innri núverandi uppsprettu tengd VCC.Þessi eiginleiki straumlínulagar ekki aðeins aðgerðir heldur lágmarkar einnig þörfina fyrir hjálparhluta, sem gerir PCF8575 að verðmætri eign fyrir ýmis rafræn forrit.

Einn af framúrskarandi eiginleikum PCF8575 er stuðningur þess við bæði 3,3V og 5V kerfin, náð með samþættum stigum.Þetta víkkar eindrægni sína við fjölbreyttan arkitektúr örstýringar og býður þér meiri sveigjanleika og frelsi í kerfishönnun.Hæfni til að vinna yfir mismunandi spennustaðla útilokar sameiginlega áskorun í fjölþátta kerfum, sem gerir þér kleift að einbeita þér að skapandi útfærslum án áhyggna af ósamrýmanleika spennu.

Stór þáttur í PCF8575 er stillanlegt I2C viðmót þess, sem eykur tengingu og aðgengi að tækjum í flóknum uppsetningum.Með lóðmálmum er hægt að stilla I2C heimilisfangið frá grunn 0x20, sem gerir kleift að hafa áhrifarík samskipti milli margra tækja.Þessi aðlögunarhæfni er gagnleg til að forðast að takast á við átök í flóknum kerfum, smáatriði sem þú hefur oft lagt áherslu á.Að auki er hægt að knýja tækið í gegnum annað hvort VDD eða VCC, veitingar til mismunandi krafna um rökfræði.Þessi sveigjanleiki einfaldar samþættingu við kerfi sem starfa við 3,3V eða 5V, sem tryggir stöðugleika og áreiðanleika í fjölbreyttum forritum.

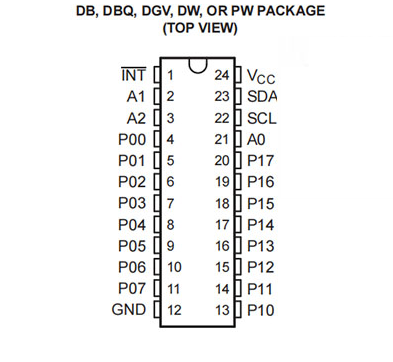

PIN -stillingar

PIN			Tegund	Lýsing
Nafn	DB, DBQ, DGV, DW og PW	RGE
A0	21	18	I	Heimilisfang inntak 0. Tengdu beint við VCC eða jörð. Ekki er þörf á viðnám viðnám.
A1	2	23	I	Heimilisfang inntak 1. Tengdu beint við VCC eða jörð. Ekki er þörf á viðnám viðnám.
A2	3	24	I	Heimilisfang inntak 2. Tengdu beint við VCC eða jörð. Ekki er þörf á viðnám viðnám.
Int	1	22	O	Trufla framleiðsla.Tengjast V.CC í gegnum uppdrátt viðnám.
Bls	4	1	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P01	5	2	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P02	6	3	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P03	7	4	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P04	8	5	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P05	9	6	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P06	10	7	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P07	11	8	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
Gnd	12	9	-	Jörð
P10	13	10	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P11	14	11	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P12	15	12	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P13	16	13	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P14	17	14	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P15	18	15	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P16	19	16	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
P17	20	17	I/O.	P-Port inntak/framleiðsla.Ýta-pull hönnunarbygging.
Scl	22	19	I	Raðklukkulína.Tengjast V.CC í gegnum uppdrátt viðnám.
SDA	23	20	I/O.	Raðgagnalína.Tengjast V.CC í gegnum uppdrátt viðnám.
VCC	24	21	-	Framboðsspenna

Smáatriði CAD

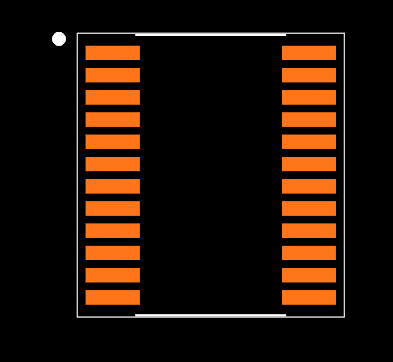

Fótspor

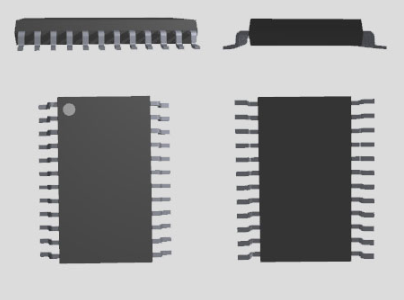

3D framsetning

Eiginleikar

Lögun	Lýsing
Lítil biðristríðaneysla	10 µA Max
I²c til samsíða-port stækkunar	Gerir kleift að auðvelda stækkun I/O pinna í gegnum I²C tengi.
Opin tæmandi truflun framleiðsla	Gerir ytri truflun kynslóð fyrir Örstýringar.
Samhæfni örstýringar	Samhæft við flesta örstýringar.
I²C strætóhraði	400 kHz hratt I²C strætó.
Takast á við	Takast á við þrjá vélbúnaðar heimilisfang pinna, leyfa upp í átta tæki.
Latched framleiðsla	Hástraumur drifgetu til að auka ljósdíóða beint.
Núverandi uppspretta	Veitir VCC núverandi til að keyra hátt í háu framleiðslan.
Árangurinn	Fer yfir 100 Ma á JESD 78, flokki II.
Vinnuspenna	2,5 - 5,5V DC.
Vinnandi straumur	100 Ma (Max).
I²C heimilisfang	Sjálfgefið heimilisfang: 0x20, breytanlegt með lóða A1 og A2 Valpúðar.
Átakanlegir pinnar	16 Sérstakir pinnar sem hægt er að nota.
PIN -stillingar	Hver pinna stillanleg sem inntak eða úttak;styður inntak Breyta truflun.
Arduino bókasafn	Samhæft við Arduino bókasafn: PCF8575.
Umsókn	Hentar fyrir Arduino Uno R3 og aðra MCU fyrir Stjórna liðum, buzzers, hnöppum og ljósdíóða.
ESD vernd	Er í samræmi við JESD 22: 2000-V mann-líkama líkan (A114-A), 200-V vélarlíkan (A115-A), 1000-V hlaðin tæki (C101).

Tæknilegar forskrift

Þessi tafla veitir skýra og hnitmiðaða framsetningu á Tæknilegar upplýsingar og eiginleikar Texas tækjanna PCF8575PW.

Tegund	Færibreytur
Staða líftíma	Virkt (síðast uppfært: fyrir 5 dögum)
Leiðartími verksmiðjunnar	6 vikur
Festingartegund	Yfirborðsfesting
Pakki / mál	24-TSSOP (0,173, 4,40mm breidd)
Yfirborðsfesting	Já
Fjöldi pinna	24
Þyngd	89.499445mg
Fjöldi I/OS	16
Rekstrarhiti	-40 ° C ~ 85 ° C.
Umbúðir	Tube
JESD-609 kóða	E4
Pbfree kóða	Já
Staða hluta	Virkur
Rakanæmi (MSL)	1 (ótakmarkað)
Fjöldi uppsagnar	24
ECCN kóða	EAR99
Flugstöð	Nikkel/palladium/gull (Ni/Pd/Au)
HTS kóða	8542.39.00.01
Spenna - framboð	4,5V ~ 5,5V
Flugstöð	Tvískiptur
Flugstöð	Gull Wing
Hámarks endurflæði hitastig (° C)	260
Framboðsspenna	3.3V
Flugstöðvum	0,65mm
Grunnhlutafjöldi	PCF8575
Pinnaafjöldi	24
Fjöldi framleiðsla	16
Framleiðsla gerð	Push-Pull
Rekstrarspenna	5.5V
Aflgjafa	3/5V
Viðmót	I2C, SMBUS
Fjöldi hafna	2
Fjöldi bita	16
Klukkutíðni	400kHz
Framboð núverandi Max	0,2mA
Trufla framleiðsla	Já
Núverandi - framleiðsla uppspretta/vaskur	10mA / 25mA
Eiginleikar	Por
Hæð	1,2mm
Lengd	7,8mm
Breidd	4,4mm
Þykkt	1mm
Geislun herða	Nei
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust

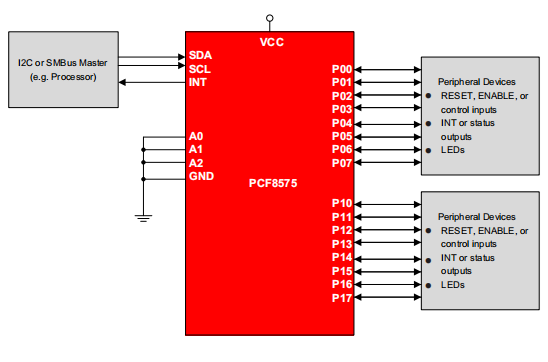

Skematísk framsetning

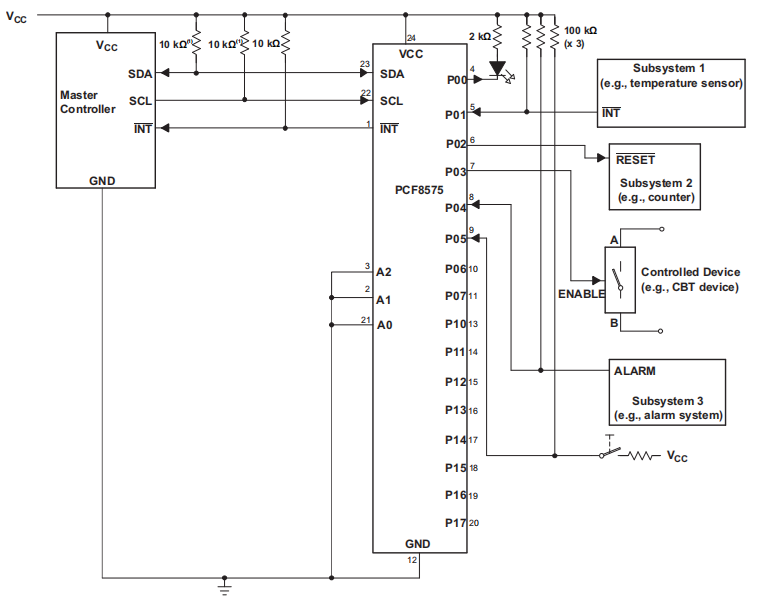

Umsóknarrás

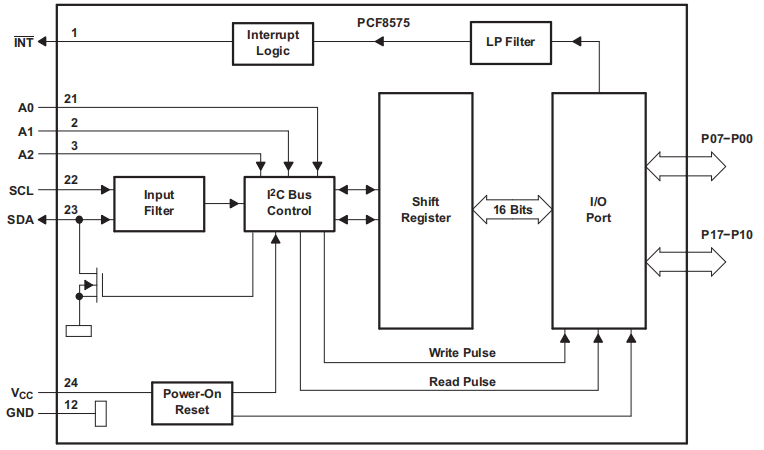

Rökfræði skýringarmynd

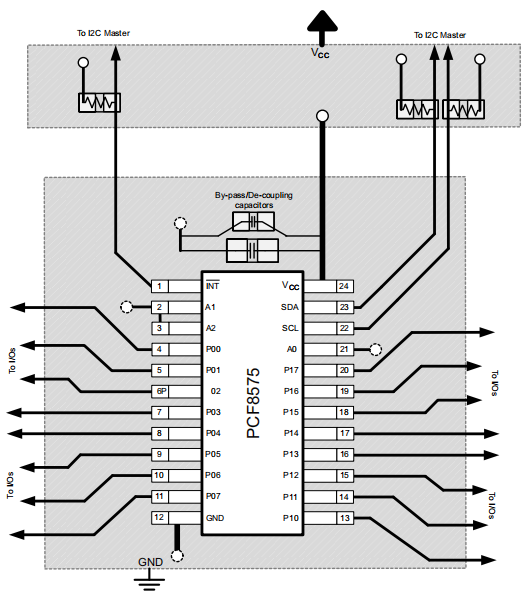

Skipulagsmynd

Fjölbreytt notkun PCF8575

PCF8575, fjölhæfur I/O stækkari, hefur veruleg áhrif á ýmsa tæknilega vettvang.Fjölbreytt forrit þess spanna yfir fjarskipti, einkatölvu og víðar, sýna fram á hæfni sína til að stjórna mörgum jaðartengingum á áhrifaríkan hátt.

Fjarskiptabúnaður

Í fjarskiptageiranum eykur PCF8575 búnað eins og síueiningar með því að auka GPIO getu, sem gerir kleift að ná nákvæmari stjórn og nákvæmni innan flókins merkisvinnsluumhverfis.Aðlögunarhæfni þess þjónar sem áreiðanlegur félagi fyrir þig leitast við að betrumbæta kerfi, tryggja stöðug tengsl og nákvæma merkisstjórnun.

Innviðir netþjóna

Þessi hluti auðveldar straumlínulagaða aðgerðir innan innviða netþjóna og býður upp á aðlögunarhæfar tengingar sem eru virkar fyrir stillingar á mikilli eftirspurn.Það veitir þér breiddargráðu til að hámarka hönnun netþjóna með sveigjanleika og sveigjanleika, sem rúmar kröfur um þróun með lágmarks vélbúnaðarbreytingum.

Netleiðar

PCF8575 gegnir stuðningshlutverki í netleiðum með því að stækka forritanleika og tengingu tækisins.Með því að aðstoða þróun beina með áherslu á styrkleika og aðlögunarhæfni hjálpar það til við að skapa háþróaðar lausnir sem stjórna í raun aukinni gagnaumferð.

Einka tölvutæki

Í heimi einkatölvu býður þessi I/O Expander þér sveigjanleika til að nýsköpun jaðartækja og endurbóta án þess að vera of þvingaður eftir kerfisarkitektúrmörkum.Það hvetur til sköpunar í vélbúnaðarhönnun og stuðlar að aðgengilegri tækni til að markaðssetja með skilvirkni.

Rafeindatækni neytenda

Á hraðskreiðum neytandi rafeindatæknimarkaði útvíkkar PCF8575 eiginleika tæki án byrðar á meiriháttar endurhönnun.Þessi hæfileiki gerir fyrirtækjum kleift að kynna nýjustu eiginleika í samsniðnum hönnun og hjálpa til við að halda uppi samkeppnishæfri viðveru í stöðugri atvinnugrein í þróun.

Iðnaðar sjálfvirkni

PCF8575 er þátttakandi í sjálfvirkni iðnaðar og auðveldar framúrskarandi stjórnun og eftirlit með ferli.Með því að bjóða upp á hættulega tengingu styður það háþróaða rekstrarstjórnun, eykur skilvirkni og dregur úr tíma í framleiðslustillingum.

Tæki með takmarkaða GPIO valkosti

Fyrir tæki sem eru takmörkuð af af skornum skammti GPIO framboð, sýnir PCF8575 byltingarkennda lausn með því að stækka hafnir, sem gerir kleift að bæta viðmót við útlæga tæki.Þessi sveigjanleiki veitir skapandi herbergi þínu til að þróa nýstárlegar lausnir sem eru sérsniðnar að sérstökum þörfum notenda.

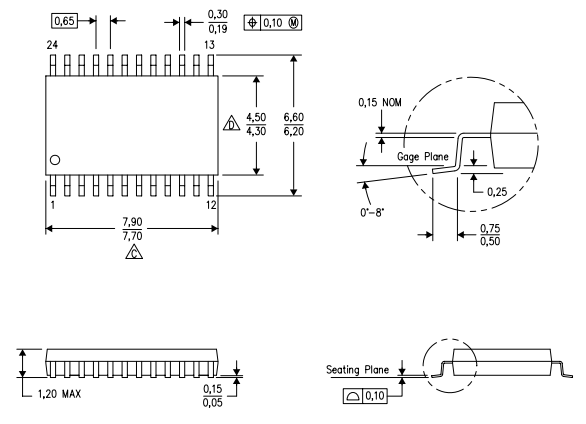

Pakki

Framleiðandi

Texas Instruments (TI), með höfuðstöðvar í Dallas, Texas, hefur lagt fram ótrúleg framlög sem slóð í hálfleiðaraiðnaðinum, aðallega í samþættum hringrásum.Ti er þekktur á heimsvísu fyrir nýstárlegan anda og hefur haft mikil áhrif á fjölmargar tækniframfarir með byltingum sínum í hliðstæðum og innbyggðum vinnslu.Með tímanum hefur fyrirtækið stækkað umfangsmikið einkaleyfasöfnun sína og tryggt sterka viðveru á markaði og endurspeglað stöðugt drif sitt fyrir ágæti og nýsköpun.Atburðir í menntun og tækni hafa verið mótaðir af fjölbreyttu vöruframleiðslu TI, þar á meðal tækjum eins og reiknivélum, örstýringum og fjölkjarna örgjörvum.
