Alhliða leiðbeiningar um SN6505BDBVR Transformer Driver

SN6505BDBVR er meira en bara spennibílstjóri;Það táknar hornstein nútíma einangraðrar aflgjafahönnunar.Með öflugum forskriftum sínum og nýstárlegum eiginleikum tekur það á áskoranirnar um að ná mikilli skilvirkni, lítilli hávaða og áreiðanlegum árangri í samsniðnum rafeindatækni.Þessi grein grefur í tæknilegum breytum SN6505BDBVR, stillingar PIN og hagnýtra forrita og býður upp á alhliða leiðbeiningar fyrir þig sem miða að því að nýta getu sína.Með því að kanna raunveruleg notkunartilfelli, val og rekstrarlega innsýn, útbúar þessi grein þig þekkingu til að hámarka hönnun þína og tryggja óaðfinnanlega samþættingu.

Vörulisti

Pinout

CAD líkan

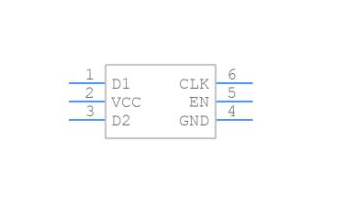

Tákn

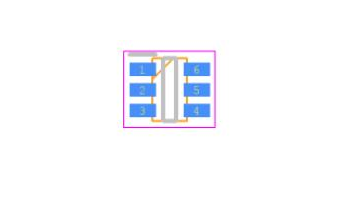

Fótspor

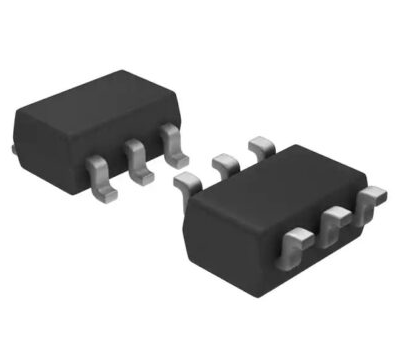

3D líkan

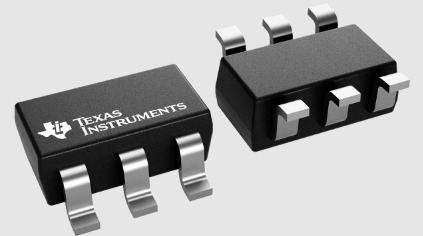

Yfirlit yfir SN6505BDBVR

The Sn6505Bdbvr felur í sér umbreytandi stökk í spenni ökumanns tækni, viðurkennd fyrir getu þess til að draga úr hávaða og stjórna rafsegultruflunum.Þessir eiginleikar gera það einstaklega komið fyrir til notkunar í samsettum einangruðum aflgjafa stillingum.Háþróuð hönnun hennar styður lágt áberandi, miðju spenni sem starfa á skilvirkan hátt þegar þeir eru eknir af DC spennu á bilinu 2,25 V til 5 V.

Í rafrænu landslagi nútímans er leitin að smærri og skilvirkari aflgjafa lausnum.SN6505BDBVR gegnir lykilhlutverki í þessari framvindu og skilar ályktunum sem koma til móts við viðkvæmt jafnvægi milli mikils afkösts og takmarkaðs rýmis.Geta þess til að virka undir lágum spennu hjálpar ekki aðeins við að varðveita orku heldur stuðlar verulega að aukinni skilvirkni samningur rafrænna kerfa.Eins og þú hefur komið fram er samþætting slíkra íhluta í flóknum hringrásum einföld, sem krefst lágmarks aðlögunar og auðvelda auðvelda hagnýtan útfærslu.

Aðalaðgerð tækisins er styrkt af mengi tæknilegra eiginleika sem auka bæði skilvirkni og áreiðanleika.Með getu sína til að lágmarka EMI tryggir SN6505BDBVR að veita hreinan og áreiðanlegan kraft, sem hefur sérstakt gildi fyrir viðkvæma rafræna hluti.Þú getur bent á að öflugt eðli SN6505BDBVR stuðlar að færri fylgikvillum við greiningar- og viðhaldsvinnu, að lokum að lengja líftíma og áreiðanleika kerfa sem njóta góðs af framkvæmd þess.

Forrit

Fjölhæfur getu þessa íhluta finnur forrit á ýmsum sviðum, einkum í kerfum sem þurfa einangruð aflgjafa.Þessi kerfi fela í sér tengi eins og CAN, RS-485, RS-422, RS-232, SPI og I2C.Einangrun hjálpar til við að forðast lykkjur á jörðu niðri og varðveita heiðarleika gagna yfir ólíkum kerfishlutum - þáttur sem oft er forgangsraður í verkfræðilausnum vegna hugsanlegra áhrifa þess á afköst og áreiðanleika.

Lítil raforkulausnir lausnir

Þessi hluti reynist aðallega gagnlegur í umhverfi sem krefst lágmarks hávaða, þar með talið einangruð USB aflgjafa.Í landslagi nákvæmni rafrænna kerfa eru eiginleikar með litlum hávaða virkir til að koma í veg fyrir spillingu gagna og ónákvæmni mælinga.Hátækni framleiðsluumhverfi er oft háð þessum eiginleikum til að halda uppi hámarksárangri án truflana.

Ferli og fjarskiptastjórnun

Fjarskipta- og iðnaðarferliseftirlitsforrit uppskera verulegan ávinning af samloðandi aflgjafa lausnum.Þessar lausnir hækka stöðugleika og áreiðanleika innan um fjölbreyttar aðstæður og fara fram úr hefðbundnum aðferðum.Djúpur skilningur á kraftvirkni opnar endurbætur í þessum greinum og hlúir að sterkari og sveigjanlegri samskipta- og stjórnunarramma.

Útvarp og dreift aflgjafa

Á kraftmiklu sviði útvarpsdreifingar og tilheyrandi aflgjafa þarf nýstárlegar lausnir til að takast á við truflanir og orku stöðugleika.Innleiðing stuðningsþátta sem hlúa að samfelldri aðgerð getur knúið fram athyglisverðar framfarir í skilvirkni og umfjöllun útvarpskerfa.Með hæfileikaríkri hönnun verður lúmskur hagnaður af skýrleika merkja áberandi með vali á stefnumótandi íhlutum.

Læknis- og vísindaleg tæki

Innan heims læknis- og nákvæmni hljóðfæra er það fullkominn að ná mikilli nákvæmni en tryggja öryggi.Hér eru einangruð birgðir sem fylgja tækjunum ráðandi við að vernda bæði tækin og rekstraraðila þeirra.Listandi jafnvægi milli frammistöðu og öryggis er vitnisburður um árangursríka hönnun og notkun í þessum geira.

Lítil-hávaði þráður framboð skilvirkni

Í atburðarásum sem fela í sér lítinn logandi þráður, gegnir íhlutinn stórt hlutverk í að draga úr óæskilegum truflunum og halda þannig heiðarleika endingarforritsins ósnortinn.Í þessu samhengi geta jafnvel mínútu aðlögun haft veruleg áhrif á heildarárangur-innsýn sem oft er dregin af víðtækri reynslu af notkun.

Staðgenglar

• Sn6505Bdbvt

• SN6505BQDBVRQ1

• MAX253EUA-T

Skematísk

Rekstrarskoðun SN6505BDBVR

SN6505 er smíðað til að nota ýta-topology til að keyra einangruð DC/DC breytir með dugleika.Þessi uppsetning þjónar til að hámarka raforkuflutning og stjórna rafhljóð, sem er afleiðing í fínstilltum forritum.Með því að fella vandlega kvarðaðan sveiflu og hliðarakstursrás er tækið fær um að búa til tvö viðbótarútgangsmerki.Þessi merki verða grundvallaratriði fyrir skiptingu tveggja smára, stuðla að samstillingu og draga úr hættu á skörunartengdum fylgikvillum, lúmskum en djúpstæðum tæknilegum árangri.

Ríkjandi fyrir notkun SN6505 er sveiflukennd þess, lykilþáttur sem staðfestir grunnrekstrarbreytur tækisins.Í tengslum við tíðniskiltu hefur þessi þáttur áhrif á tímasetningu og samstillingu hliðarmerkja.Þetta dúó eykur ekki aðeins skilvirkni við fjölbreytt álagsskilyrði heldur styður einnig stöðugleika undir sveiflukenndum kerfiskröfum.Í raunverulegum forritum tryggir áreiðanlegur árangur sveiflunnar að tæki sem knúin eru af SN6505 eru áfram seigur við fjölbreytt umhverfisaðstæður, sem endurspeglar dýpri skilning á áreiðanleika verkfræði undir streitu.

SN6505 samþættir háþróaða brot á áður en að koma í veg fyrir að smári skarast, dæmigerð áskorun í valdastjórnun.Þessi fyrirkomulag tryggir að slökkt er á einum smári að fullu áður en hinum er virkjað og dregur þannig úr atburðum skammhlaups og dregur úr álagi íhluta.Í hagnýtu samhengi stuðlar slíkur eiginleiki fram endingu og skilvirkni raforkukerfa og umlykur þá innsýn sem framsýni í hönnun verndar gegn hugsanlegum fylgikvillum, sem leiðir til varanlegri og áreiðanlegra afurða.

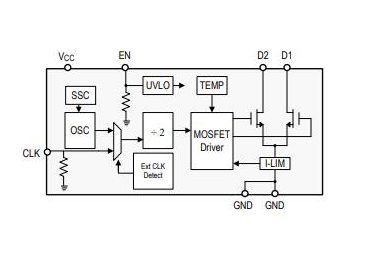

Aðgerðarblokk skýringarmynd

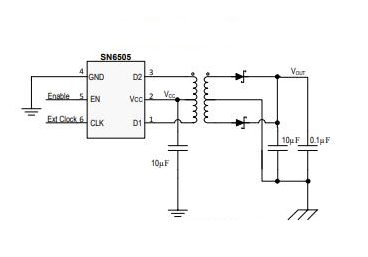

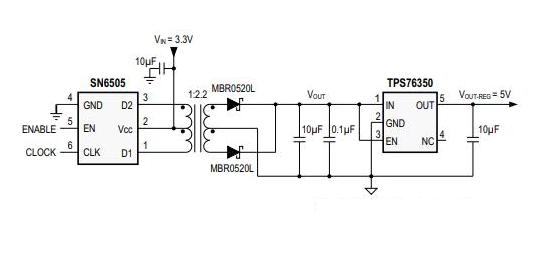

Dæmi um hringrásarmynd

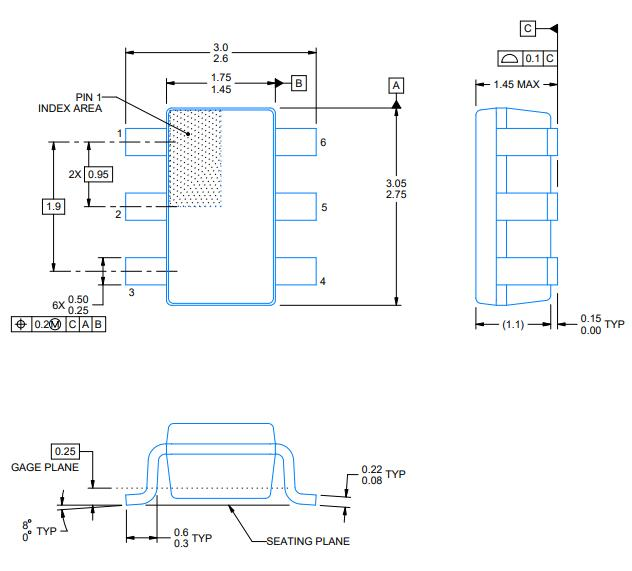

Pakki

Tæknilegar upplýsingar

Tegund	Færibreytur
Staða líftíma	Virkt (síðast uppfært: fyrir 3 dögum)
Leiðartími verksmiðjunnar	6 vikur
Hafðu samband	Gull
FUTT	Yfirborðsfesting
Festingartegund	Yfirborðsfesting
Pakki / mál	SOT-23-6
Fjöldi pinna	6
Skipta tíðni	424 kHz
Rekstrarhiti	-55 ° C ~ 125 ° C.
Umbúðir	Spóla og spóla (TR)
JESD-609 kóða	E4
Pbfree kóða	Já
Staða hluta	Virkur
Rakanæmi (MSL)	1 (ótakmarkað)
Fjöldi uppsagnar	6
ECCN kóða	EAR99
Forrit	Spennibílstjóri
Spenna - framboð	2,25V ~ 5,5V
Flugstöð	Tvískiptur
Flugstöð	Gull Wing
Fjöldi aðgerða	1
Framboðsspenna	5V
Flugstöðvum	0,95mm
Grunnhlutafjöldi	Sn6505
Fjöldi framleiðsla	1
Framleiðsla spenna	16V
Framleiðsla gerð	Stillanleg
Max framleiðsla straumur	1a
Rekstrarspenna	5.5V
Rekstrarframboð núverandi	1,56mA
Nafnframboð núverandi	1,56mA
Framleiðsla straumur	1a
Min inntaksspenna	2.2V
Hámarks inntaksspenna	5.5V
Tengi IC gerð	Tengi hringrás
Max Junction hitastig (TJ)	150 ° C.
Umhverfishitastig er hátt	125 ° C.
Hæð	1,45mm
Lengd	2.9mm
Breidd	1,6mm
Þykkt	1,2mm
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust
