Alhliða leiðbeiningar um testbenches: Verkfæri og tækni til að sannreyna stafræna kerfið

Þessi handbók kannar Testbenches, lykilverkfæri fyrir staðfestingu hugbúnaðar sem líkir eftir skilyrðum til að prófa aðföng og sannreyna framleiðsla.Testbenches gegna hlutverki við að bera kennsl á villur snemma í þróun og bæta áreiðanleika hugbúnaðar.Með hagnýtum dæmum og innsýn dregur þessi grein áherslu á notkun þeirra, tækni og mikilvægi við að byggja upp sterk, skilvirk stafræn kerfi.

Vörulisti

Hlutverk prófbekkja í staðfestingu stafrænna kerfis

Testbench er hluti í því ferli að staðfesta stafrænt kerfið.Það er ekki eingöngu tæki til að búa til aðföng og sannreyna framleiðsla, það þjónar sem alhliða ramma sem líkir eftir aðstæðum til að meta áreiðanleika, virkni og hegðun stafrænna kerfa áður en þau eru send á sviði.Með því að búa til stjórnað umhverfi í streituprófakerfi með fjölbreytt úrval af inntakssviðsmyndum, hjálpa Testbenches þér að bera kennsl á mögulega hönnunargalla snemma í þróunarlífsferlinu, löngu áður en kerfið er sett í framleiðslu.Þessa snemma uppgötvun galla og varnarleysi er þörf til að draga úr dýrum villum, tryggja samræmi við afköst og bæta heildar áreiðanleika kerfisins.

Auk þess að sannreyna réttmæti viðbragða kerfisins gegna testbenches hlutverki við að meta brún tilfelli, tímasetningarvandamál og villu meðhöndlunaraðferðir, að tryggja að kerfið geti starfað rétt jafnvel við öfgafullar eða óvæntar aðstæður.Með sjálfvirkri prófun og uppgerð stuðla Testbenches að hærri hugbúnaðargæðum, bættri afköstum og styttri þróunarlotu með því að leyfa endurtekningarpróf án handvirkra íhlutunar.Þeir þjóna sem vernd gegn mistökum sem gætu átt sér stað eftir dreifingu og tryggir styrkleika og áreiðanleika stafrænna kerfa.

Lykilþættir testbench og aðgerðir þeirra

Til að skilja betur hvernig prófbekkir starfa er mikilvægt að kanna þá hluti sem gera þá árangursríkan.Vel mótað testbench starfar með því að stjórna tveimur grunnverkefnum: að búa til aðföng (áreiti) og sannreyna framleiðsla.Við skulum skoða hvern þátt í smáatriðum.

Hvati kynslóð

Örvunarmyndun felur í sér að búa til mengi inntaksmerkja sem líkja eftir aðstæðum til að prófa hegðun stafræns kerfis.Þessar aðföng þurfa að vera bæði nákvæm og raunhæf til að tryggja að kerfið sé háð margvíslegum atburðarásum sem það gæti lent í í reynd.Lítum á grunn RAM mát sem dæmi.Testbench verður að veita sérstökum aðföngum til einingarinnar og fylgjast með framleiðsla þess til að tryggja að það hegði sér eins og búist var við.Lykilinntak fyrir RAM eining inniheldur venjulega:

• CLK (klukka): Dregur tímasetningu kerfisins.

• Addr (heimilisfang): Tilgreinir hvaða gagna staðsetningu á aðgang.

• Wen (skrifaðu virkja): Stýrir því hvort gögn eru skrifuð í minni.

• Gögn: Raunverulegar upplýsingar eru skrifaðar á eininguna.

Framleiðslan, þekkt sem Dataout, táknar niðurstöðu innri reksturs einingarinnar.Með því að skrifa vandlega hvernig þessi aðföng eru afhent og fylgist með gagnaveru geturðu sannreynt að kerfið standi rétt undir mismunandi sviðsmyndum.Hugsaðu um áreiti kynslóð sem að setja upp prófunarsvið á rannsóknarstofu.Rétt eins og vísindamenn stjórna skilyrðum vandlega til að fylgjast með efnaviðbrögðum, þá búa stafrænir hönnuðir nákvæmar aðföng til að fylgjast með því hvernig kerfi bregst við.

Sannprófun framleiðsla

Sannprófun framleiðsla er ferlið við að athuga að raunveruleg framleiðsla kerfisins samsvari væntanlegum niðurstöðum.Þetta skref er mikilvægt til að ná villum snemma áður en þær þróast í stærri mál.Aðrir nota sannprófun framleiðsla til að staðfesta að kerfið uppfylli fyrirhugaða virkni þess og skili stöðugt við ýmsar aðstæður.Sannprófun framleiðsla felur í sér bæði sjálfvirkan og handvirkt eftirlit.Til dæmis:

• Sjálfvirk sannprófunartæki: Verkfæri eins og Modelsim og Quartus gera kleift sjálfvirkar prófanir, þar sem framleiðsla kerfisins er borin saman við væntanlegar niðurstöður.Þetta flýtir fyrir sannprófunarferlinu og dregur úr villu.

• Handvirk sannprófun (valfrjálst): Fyrir flóknari atburðarás getur verið nauðsynlegt handvirkt eftirlit til að tryggja að sérstök brún tilvik séu fjallað um.

Verkfæri og tækni til að framkvæma testbench

Quartus: Sjónræn inntak/framleiðsla eftirlíking

Quartus veitir myndrænt viðmót sem raðar inntaki sjónrænt og fylgist með framleiðsla.Þessi aðferð getur verið gagnleg fyrir byrjendur eða fyrir kerfi sem krefjast myndrænnar, sjónrænnar nálgunar.Með því að leyfa að hafa samskipti við uppgerð í gegnum myndrænt umhverfi hjálpar Quartus að afmýpa sambandið milli aðfanga og framleiðsla, sem gerir það auðveldara að skilja hvernig stafrænt kerfi hegðar sér í tíma.Einn af lykilstyrkjum Quartus er að hann er tilvalinn fyrir byrjendur.Leiðandi, sjónræn viðmót þess veitir einfalda leið til að sjá hvernig aðföng hafa áhrif á framleiðsla án þess að þurfa umfangsmikla forskriftir eða forritunarþekkingu.Viðbrögðin sem það býður upp á hjálpar til við að átta sig á hegðun hringrásar auðveldara, sem gerir það að gagnlegu tæki fyrir þá sem eru nýir í hönnun stafrænna kerfisins.Hins vegar hefur Quartus takmarkanir sínar.Að setja upp eftirlíkingar í Quartus getur verið tímafrekt, sérstaklega fyrir flóknari hönnun.Tólið er minna sveigjanlegt miðað við forskriftir byggðar uppgerðartæki, sem geta boðið meiri aðlögunar- og sjálfvirkni valkosti.Til að vinna í stórum stíl eða mjög ítarlegum kerfum getur þessi skortur á sveigjanleika skapað áskorun.

Modelsim: textatengd uppgerð með forskriftar

Modelsim tekur aðra nálgun við uppgerð með því að forgangsraða textatengdum inntaki með forskriftum.Búðu til prófunarsvið með því að nota Verilog (.v) eða VHDL (.VHD) handrit, frekar en að raða inntak og framleiðsla sjónrænt.Þessi aðferð veitir meiri nákvæmni og stjórn.Í stað þess að treysta á myndrænt viðmót skilgreinir þú hvernig ætti að prófa kerfið með ítarlegum forskriftum, sem gerir ráð fyrir meiri aðlögun og sjálfvirkni í uppgerðarferlinu.Einn af lykilstyrkjum Modelsim er sveigjanleiki sem það býður upp á.Með því að nota forskriftir hefurðu meiri stjórn á prófunaraðstæðum, sem gerir þeim kleift að búa til flóknar og nákvæmar uppgerðir.Þegar hönnuður þekkir setningafræði og vinnuflæði getur það verið miklu hraðara að setja upp eftirlíkingar miðað við að nota myndræn verkfæri eins og Quartus.Hæfni til að endurnýta og breyta handritum bætir einnig skilvirkni þess, sérstaklega í stærri verkefnum.Samt sem áður er textabundin nálgun Modelsim með ákveðnar takmarkanir.Það krefst trausts skilnings á Verilog eða VHDL setningafræði, sem getur skapað áskorun fyrir byrjendur sem eru ekki kunnugir tungumálum um vélbúnað.Fyrir vikið hefur Modelsim brattari námsferil miðað við fleiri sjónræn uppgerðartæki.Nýir notendur geta átt erfitt með að byrja, en með æfingum getur nákvæmni og sveigjanleiki sem skriftum býður upp á verðmæt eign.

Brúa kenning og iðkun í sannprófun

Testbenches þjóna sem brú milli fræðilegrar hönnunar og forrita með því að líkja eftir því hvernig stafrænt kerfi mun hegða sér við ýmsar aðstæður, þar með talið brún mál og óvænt aðföng.Í stafrænni hönnun er oft erfitt að spá fyrir um hvernig kerfi mun standa sig í reynd byggð eingöngu á fræðilegum gerðum.Testbenches loka þessu bili með því að leyfa þér að fara út fyrir abstrakt hönnunarhugtök og meta hegðun kerfisins í stjórnaðri, hermdu umhverfi.Einn af lykil kostunum við að nota uppgerðartæki í testbenches er augnablik endurgjöf sem þau veita við kembiforrit.Verkfæri eins og Multisim eða Modelsim bjóða upp á sjónræn framsetning á hegðun kerfisins og sýna hvernig breytingar á aðföngum hafa áhrif á framleiðsla með tímanum.Þessi endurgjöf gerir þér kleift að ákvarða mál hraðar, rekja villur aftur í rót þeirra og aðlaga hönnun þeirra í samræmi við það.Til dæmis, ef kerfið tekst ekki að uppfylla tímasetningartakmarkanir eða sýnir óvænta hegðun undir ákveðnum inntaksröðum, getur prófbekk lögð fram þessa galla strax, löngu áður en kerfið er byggt líkamlega.Með því að bera kennsl á vandamál snemma í hönnunarlotunni draga Testbenches úr þörfinni fyrir kostnaðarsamar endurgerðir og líkamlega frumgerð, hagræða sannprófunarferlinu.Þessi staðfesting á fyrstu stigum hjálpar til við að tryggja að stafræn kerfi séu bæði rétt og seigur aðstæðna, sem gerir þau áreiðanlegri og dregur úr hættu á bilun eftir dreifingu.Á þennan hátt virka Testbenches sem verklegt tæki til að umbreyta fræðilegri hönnun í öfluga.

Advanced Testbench arkitektúr

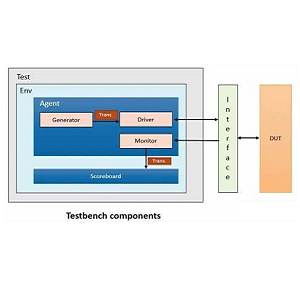

Advanced Testbenches fara lengra en einfaldar inntak-framleiðsla prófanir með því að fella viðbótarhluta til að stjórna flóknum kerfum.Hefðbundin testbench inniheldur þrjá lykilhluta: a Örvunarrafall Til að búa til inntaksmerki, a Hönnun undir prófun (DUT), sem er raunverulegur vélbúnaður sem verið er að prófa og Framleiðsla skjár sem skoðar framleiðsluna gegn væntanlegum árangri.Þessir þættir vinna saman að því að tryggja ítarlegri og nákvæmari sannprófun á stafrænum hönnun.

Að bæta testbenchnákvæmni felur í sér að nota tækni sem tryggja að hönnun skili áreiðanlega í mismunandi atburðarásum. Slembiraðaðar prófanir Kynnir ófyrirsjáanlegt inntaksmynstur til að sannreyna stöðugleika kerfisins við ýmsar aðstæður. Prófun á brún Einbeitir sér að mörkum þar sem kerfið er líklegast til að lenda í villum.Að síðustu, Aðhvarfsprófun felur í sér að keyra próf eftir breytingar til að staðfesta að engin ný vandamál hafi verið kynnt, sem tryggir að kerfið sé áfram stöðugt og villulaust með tímanum.

Prufuþurrkur

Til að búa til skilvirkar og áreiðanlegar prófbekkir í Verilog eða VHDL, fylgdu helstu bestu starfsháttum.Byrjaðu einfalt, stækkaðu síðan með því að prófa grunnvirkni fyrst og bæta smám saman flóknari atburðarás.Notaðu athugasemdir og skjöl til að gera forskriftirnar auðveldari að skilja og viðhalda með því að skýra skýrt hvern hluta.Að síðustu, sjálfvirkni þar sem mögulegt er til að spara tíma og draga úr villum með því að nota lykkjur og aðgerðir til að takast á við endurtekin verkefni og inntaksmynstur.
