Alhliða leiðarvísir um 74LS74 Dual D flip-flop

Þessi grein kannar 74LS74 D flip-flop, lykilþátt í röð rökfræði kerfa.Það varpar ljósi á bistable virkni IC, pinna stillingar, rekstrareinkenni og fjölbreytt forrit í stafrænum rafeindatækni.Þú munt fá innsýn í hlutverk þess í geymslu gagna, samstillingu og háþróaðri kerfishönnun.

Vörulisti

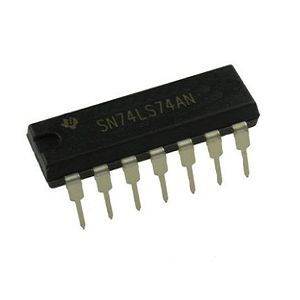

Yfirlit yfir 74LS74 D-Type Flip-Flop

The 74LS74 Innbyggð hringrás, tvöfalt brún-afskipta D-gerð flip-flop, skar sig fram úr því að viðhalda og breyta gögnum innan stafrænna rafrænna ramma.Það sýnir aðlögunarhæfni með því að samþætta óaðfinnanlega við fjölbreyttar hringrásir eins og CMO, TTL og NMO, sem endurspegla hæfi þess fyrir fjölbreytt rafrænt landslag.Hönnun flip-flop gerir það kleift að stilla framleiðsla byggða á rökfræði stigum sem tekin voru við forstilltar aðstæður með litlum inntaki, sýna færni sína við að greina og svara inntaksmerkjum.

Þessi flip-flop grípur vel og heldur D inntakinu allan klukkuhringrásina.Það varðveitir ríkið sérstaklega við nákvæmar jákvæðar brún hverrar klukkupúls.Þessi nákvæmni í handtöku er þykja vænt um í samstilltum kerfum þar sem tímasetning hækkar afköst kerfisins.Þessi áreiðanlega gagnaöflun samsvarar nákvæmni sem krafist er með nákvæmni verkfærum í tímasetningu eða tíðniforritum, sem krefjast órökstuddra samkvæmni.

Á þjóðhagsstærð gæti maður dregið hliðstæður á milli virkni 74LS74 í háþróaðri kerfum og samstillingar sem nauðsynlegar eru til að skipuleggja flóknar aðgerðir.Hér auðveldar nákvæm tímasetning samhengi og straumlínur skilvirkni.Hæfni flip-flopið til að geyma heiðarleika gagna á öruggan hátt á hringrásum skýrir víðtæka notagildi þess í ýmsum stafrænum forritum, þar með talið gagnageymslu í tölvuminni og umhverfi.

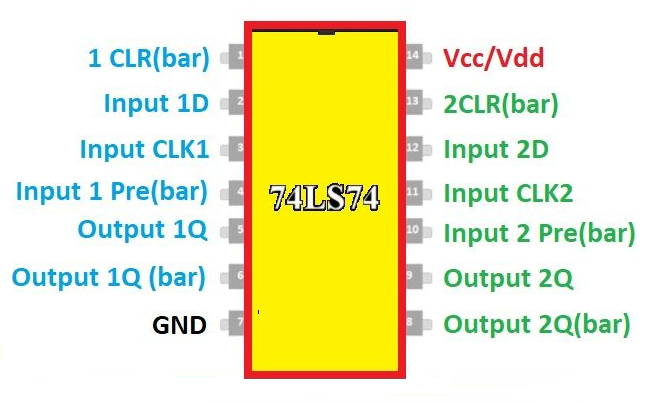

74LS74 PIN -stillingar

Pinna nr.	Pinna tákn	Pinnaheiti	Lýsing
5, 9	1Q / 2Q	Framleiðsla	Framleiðsla pinna flip floppsins
6, 8	1Q '(bar) / 2q' (bar)	Viðbótarafköst	Hvolfi framleiðsla pinna af flip flop
3, 11	1clk / 2clk	PINN Klukka inntak	Þessir pinnar verða að vera með klukkupúls fyrir flippið flopp
1, 13	1clr (bar) / 2clr (bar)	Skýr gögn	Endurstillir flip floppið með því að hreinsa minni
2, 12	1d / 2d	Pinna fyrir inntak gagna	Inntakspinna flip floppsins
4, 10	1pre (bar) / 2pre (bar)	Fyrirfram inntak	Annar inntakspinna fyrir flip flop.Einnig vísað til sem a Settu pinna
7	VSS	Jörð	Tengt við jörð kerfisins
14	VDD/VCC	Framboðsspenna	Knýr IC venjulega með 5V

Aðgerðir 74LS74

• starfar á 2V til 15V.

• Fast 40ns merkisbreytingartími.

• Virkar við hitastig frá 0 ° C til 70 ° C.

• Útgang allt að 8mA fyrir miðlungs álag.

• Dual D-Type flip-flops með geðhvarfasjúkdómum og ýta-útgangi.

• Lítil orkunotkun, minnkaði EMI.

• Tilvalið fyrir stafræna rökfræði, gagnageymslu og raðrásir.

• Krefst góðrar hitastjórnunar og réttrar jarðtengingar.

Umsóknir 74LS74

Vaktskrár og stjórntæki

Í landslagi vaktaskrár eru 74LS74 flóknar tímasetningarraðir sem notaðar eru til að stjórna gagnastraumum á áhrifaríkan hátt.Með því að veita sléttan gagnaflutning og samstillingu eykur það virkni stafrænna hringrásar.Nákvæm meðhöndlun gagna eykur virkni þess að umbreyta gögnum milli rað- og samhliða sniða.Fjarskiptahönnun fer oft eftir þessum eiginleika til að halda uppi heiðarleika gagna og nákvæmni merkja.

Minni og buffunarrásir

Í minni arkitektúr geymir 74LS74 ekki aðeins gagnabita heldur tryggir samræmi í gegnum ferla.Hlutverk þess sem jafnalausn á þátt í að framkvæma inntak-framleiðsla verkefna en varðveita heilleika merkja.Þessi biðminni er mikilvægt til að afstýra gagnatapi í háhraða tölvusamhengi.

Festingarkerfi

Lestargeta 74LS74 gerir það kleift að halda upplýsingum á öruggan hátt og hafa mikilvægi í varðveislutækjum ríkisins.Þessir aðferðir gegna hlutverki í varðveislu kerfisríkja meðan á aflferlum stendur, sem gerir kerfum kleift að endurræsa nákvæmlega.Í bifreiðaeftirlitskerfum kemur í veg fyrir að viðhalda tilteknum ríkjum bilun og eykur öryggi.

Sameining í sjónvörpum, tölvum og netverkfærum

Það hjálpar til við að framkvæma mismunandi rökfræðiaðgerðir fyrir vinnslu merkja og sýna verkefni.Netverkfæri græða af getu flísarinnar til að stjórna mörgum gagnaleiðum samtímis, auka afköst og lækka leynd.

Jafngildi 74LS74

• 74LVC2G80

• HEF40312B

Notkun 74LS74 IC

74LS74 er fjölhæft D-gerð flip-flop sem er þekkt fyrir skjótan rofa og litla orkunotkun, sem gerir það tilvalið fyrir samstillt gagnaverkefni.Til að tryggja rétta notkun skaltu byrja á því að staðfesta að VCC og GND pinnar eru rétt tengdir til að veita stöðugan kraft.Áreiðanlegar orkutengingar eru mikilvægar til að koma í veg fyrir vandamál af völdum truflana eða óreglu í framboðinu.Klukkuinntakið, sem staðsett er á pinna 3, stjórnar tímasetningu gagnaöflunar.Þegar klukkan fær hátt merki, tekur flip-flop gögn.Hægt er að fá klukkutegundir frá örstýringum (MCU) eða 555 tímastillingu, allt eftir tímasetningarþörf hringrásarinnar.

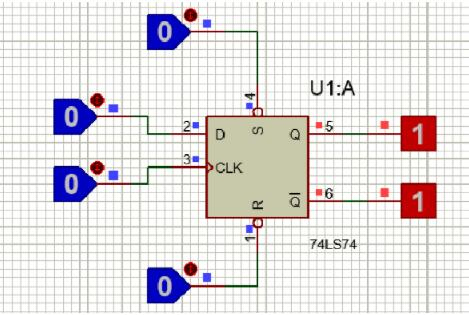

Endurstilla virkni er annar mikilvægur eiginleiki 74LS74.Að beita háu merki við endurstillingarinntakið hreinsar geymd gögn, hæfileiki sem er gagnlegur í kerfum sem krefjast skjótrar gagnahreinsunar.Rétt staðsetning endurstillingarlína getur hagrætt rekstri og bætt árangur kerfisins.Til að auka áreiðanleika enn frekar er mikilvægt að takast á við hugsanlegar truflanir á merkjum með árangursríkum jarðtengingum og stefnumótandi hringrásarhönnun.Þessar ráðstafanir tryggja að 74LS74 skili stöðugt, jafnvel í flóknum stillingum.Þú getur hámarkað skilvirkni og áreiðanleika 74LS74 í hringrásarhönnun þinni.Myndin hér að neðan sýnir 74LS74 D-gerð Flip-flop Integrated Circuit sem er tengd í stillingu sem notar klukku sína og endurstillir aðföng til að stjórna gagnaástandi og sýna fram á notkun þess í stafrænum rökstýringu.

74LS74 D-Type Flip-flop

Fyrir (bar)	CLR (bar)	Clk	D.	Sp	Sp. (Bar)
L	H	X	X	H	L
H	L	X	X	L	H
L	L	X	X	H	H
H	H		H	H	L
H	H		L	L	H
H	H	L	X	Q₀	Q₀ (bar)

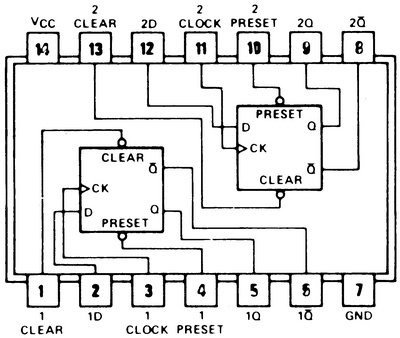

74LS74 Tengingarmynd

Kostir D flip-flops

D flip-flops bjóða upp á einstakt forskot í hönnun stafrænna hringrásar með því að afstýra samtímis inntaksástandi.Þessi þáttur gegnir hlutverki í að afstýra merkjahlaupum og viðhalda heilleika gagna, sérstaklega í kerfum þar sem tímasetning og raðgreining hækkar afköst.D flip-flops tryggja samræmi með því að ná aðeins einum inntaki á hverja klukku hringrás og slétta þannig gagnaflæðið og lágmarka mögulegar villur í meinvörpum.Fyrir hönnuðir er tryggður stöðugleiki gagnaflæðis sem D Flip-flops er traustur eiginleiki til að stjórna tímasetningaráskorunum sem gætu haft áhrif á tölvu- eða netkerfi.

Arkitektúr D flip-flops veitir notagildi sem seinkunarþætti innan háþróaðra hringrásarfyrirkomulags.Með því að nota hliðarbúnað er hægt að laga þá til að setja sérstakar tafir og stjórna útbreiðslu merkja með nákvæmni.Þessi vísvitandi tímasetning er gagnleg í leiðslumarkitektúr sem krefjast gagna um að fara yfir mörg stig fyrirsjáanlega.Hæfileikinn til að móta seinkun hjálpar til við að leysa skekkju í klukku, sem, ef eftirlitslaust, gæti hindrað afköst hringrásarinnar.

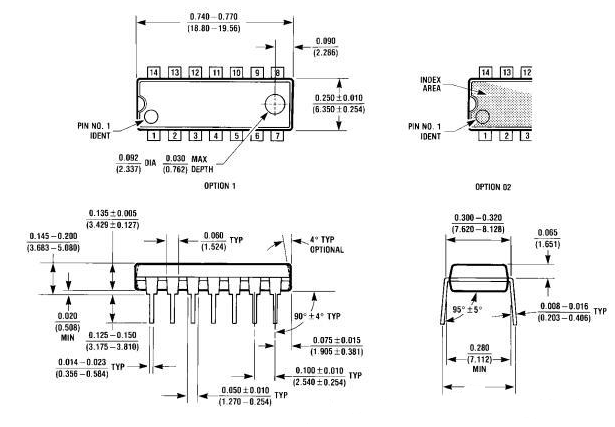

Pakki fyrir 74ls74

Niðurstaða

74LS74 D-Type Flip-flop er mikilvægt til að stjórna gögnum með nákvæmni í stafrænum rafeindatækni, sem tryggir áreiðanlega samstillingu og geymslu í ýmsum forritum.Fjölhæfni þess og skilvirkni við vinnslu og varðveislu gögn gera það að verðmætum þætti við að búa til stöðugt og hagnýtur rafræn kerfi.Með getu til að starfa við mismunandi aðstæður en viðhalda heilleika merkja, heldur 74LS74 áfram að vera byggingareining til að efla rafræna hönnun og útfærslu.Yfirstandandi mikilvægi þess og aðlögunarhæfni í nýju tæknilegu samhengi sýnir mikilvægi þess á þessu sviði.
