Alhliða leiðbeiningar um AD736 True RMS-To-DC breytirinn IC

Þessi handbók kannar AD736 Integrated Circuit, þekktur fyrir nákvæmni sína í því að umbreyta raunverulegum RMS í DC spennu.Með getu til að takast á við mismunandi bylgjulögun er AD736 tilvalið fyrir mikla nákvæmni, lágmark-kraft forrit eins og endurnýjanleg orkukerfi og lækningatæki.Við munum fjalla um forskriftir, notkun og hönnunaraðgerðir sem gera það mikilvægt í nútíma rafeindatækni.

Vörulisti

Hvað er AD736?

The AD736 er mjög fjölhæfur samþættur hringrás sem er hönnuð fyrir nákvæma sanna RMS-til-DC spennubreytingu, með lágmarks orkunotkun og nákvæmni framlegð ± 0,3 mV og ± 0,3% fyrir sinusbylgjuinntak.Hæfni þess til að takast á við ýmsar bylgjulög, svo sem púlsmerki og þrístýrðar sinusbylgjur, gerir það tilvalið til að auka nákvæmni afriðara og laga sig að fjölbreyttum rafrænum notkun.Frá endurnýjanlegum orkukerfum sem krefjast nákvæmrar merkisvinnslu til rafhlöðuknúinna tækja sem njóta góðs af litlum orkunotkun, styður AD736 skilvirkni og áreiðanleika.Nákvæm arkitektúr þess er góður fyrir atvinnugreinar eins og læknis- og iðnaðarbúnað.AD736 sýnir nútímalegan þróun í fjölnota hringrásarhönnun og býður stigstærð lausnir fyrir nákvæmni drifin forrit.

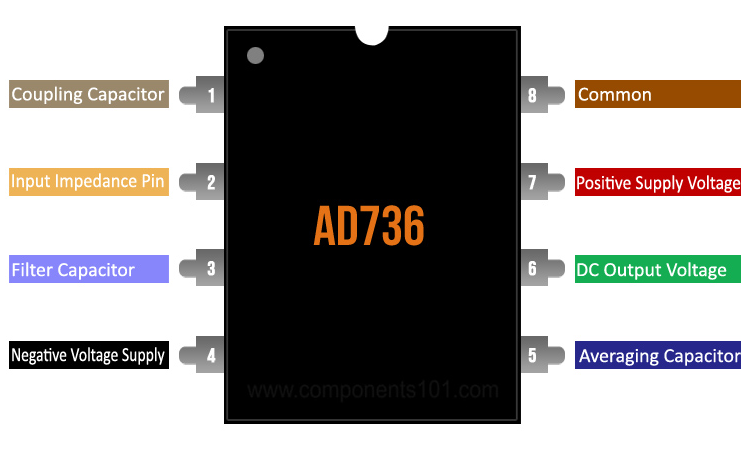

AD736 PIN -stillingar

Pinna nr.	Pinnaheiti	Lýsing
1	CC	Tengiþétti
2	Vin	Há innsláttarviðnám pinna
3	Sbr	Tengdu hjálpar lágpassasíuþétti frá Framleiðsla
4	-Vs	Neikvæð framboðsspenna ef tvöfaldar birgðir eru notaðar, eða Jörð ef þau eru tengd við eins framboð
5	Cav	Tengdu meðaltal þéttarins hér.
6	Framleiðsla	DC framleiðsla spenna.
7	+Vs	Jákvæð framboðsspenna.
8	Com	Algengt.

AD736 eiginleikar og forskriftir

Lögun/forskrift	Lýsing
Hátt inntak viðnám	10¹² Ω
Lágt inntak hlutdrægni straumur	25 Pa
Hámarks mikil nákvæmni	± 0,3 mV ± 0,3% af lestri
RMS umbreyting með merkisskemmdum þáttum	Allt að 5
Breitt aflgjafa svið	+2,8 V, −3,2 V til ± 16,5 V
Lítill kraftur	200 µA hámarks framboðsstraumur
Buffered spennuafköst	Já
Ytri klippir sem krafist er fyrir nákvæmni	Nei
Biðstöðu straumur	Aðeins 25 μA
Framleiðsla viðnám	8 kΩ
ESD einkunn	500 v
Geymsluhitastig svið	–65 ° C til +150 ° C.

Jafngild fyrir AD736

• AD637

• AD636

AD736 tiltækir pakkar

8-Lead PDIP

8-Lead PDIP stendur sig upp vegna aðlögunarhæfni þess, sem gerir það að eign í frumgerð og smáframleiðslu.Þessi gerð er ákjósanleg í stillingum þar sem handvirk uppsetning, einföld skipti og prófanir hafa forgang.Viðvarandi hönnun þess er gagnleg á menntunarvettvangi og tilrauna rannsóknarstofum, sem stuðlar að skjótum endurtekningum og leiðréttingum án þess að þurfa sérhæfð tæki.Aðgengi PDIP kveikir tilfinningu um árangur í þessum klipum og fullkomnar hönnun þeirra og eykur enn frekar lokkun sína.

8-Lead Cerdip

8-Lead Cerdip skar sig fram úr slæmum aðstæðum, með keramikbyggingu þess skilar yfirburði hitastigs stöðugleika og vélrænni styrkleika.Tilvalið fyrir hágæða atburðarás eins og geimferðir og hernaðaraðgerðir, það táknar staðfastleika og nákvæmni.Með því að þola hörðu umhverfi án þess að missa virkni, felur hlutverk Cerdip til hljóðlegs sjálfstrausts og bergmálar ósungna hetjustöðu sína í forritum þar sem stöðugleiki er þykja vænt um.

8-Lead Soic

Hentar fyrir umsóknir sem forgangsraða minni fótspor og skilvirkri notkun borðrýmis, 8-leiða soic skín í hönnun sem krefst smámyndunar og léttleika.Yfirborðsfestingartæknin ryður brautina fyrir sléttar rafeindatækni og flytjanleg tæki.Þessi sléttu er í takt við leit iðnaðarins að smám saman minni og skilvirkari tækjum, þróun sem grípur hjörtu sem leita nýsköpunar án málamiðlunar.

Notkun AD736 RMS-til-DC breytirinn

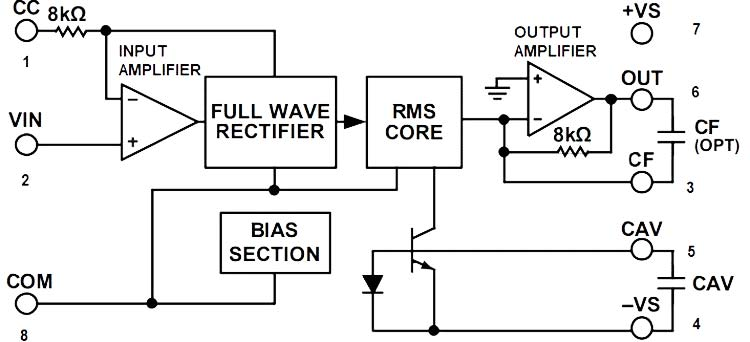

AD736 er fjölhæfur og nákvæmur RMS-til-DC breytir sem hannaðir eru til að umbreyta skiptisstraum (AC) merkjum í samsvarandi beina straum (DC) framleiðsla, sem gerir kleift að fá stöðuga aflgjafa í gegnum viðnám.Innri arkitektúr hennar samþættir íhluti eins og inntak magnara, nákvæmni fullbylgjuafréttara, RMS kjarna og framleiðsla magnara, sem virka samhljóða til að tryggja slétt og nákvæma umbreytingu RMS.Það fer eftir stillingunni, AD736 getur starfað sem meðaltal viðbragðsbreytir eða sem sannur RMS-til-DC breytir.Í meðaltalssvörunarstillingu lagfærir tækið og síar AC merkið til að reikna RMS-jafngild spennu með því að stækka meðalgildið.Mynd hér að neðan sýnir virkni reitmynd af AD736, sem sýnir innri einingar sínar, þar með talið inntak magnara, fullbylgjuafréttara, RMS kjarna og úttak magnara.Þessi skýringarmynd varpar ljósi á rökrétt flæði RMS-til-DC umbreytingarferlisins.

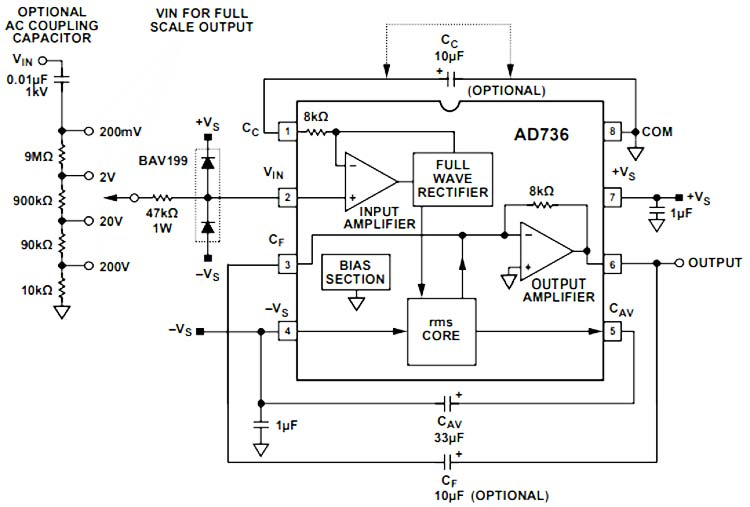

Nýsköpunarhönnun tækisins felur í sér mikla innsláttarviðnám til að lágmarka hleðsluvillur, sem gerir það sérstaklega hentar fyrir forrit sem krefjast nákvæmra lágspennumælinga, svo sem að meta 200 mV tappa spennu.Hægt er að bæta utanaðkomandi íhlutum, eins og viðnám og díóða, til að verja gegn AC línuspennu og auka endingu og áreiðanleika uppsetningarinnar.Þú getur sniðið AD736 enn frekar að sérstökum forritum með því að fylgja ráðleggingum í gagnablaðinu, svo sem að stilla gildi tengiþétta eða slétta þétta til að breyta viðbragðstíma eða auka árangur við einstaka aðstæður.Þessi aðlögunarhæfni gerir AD736 að kjörið val fyrir fjölbreytt úrval af mælingarþörfum.Mynd hér að neðan veitir ítarlega umsóknarrás fyrir AD736.Það felur í sér valfrjálsa ytri íhluti, svo sem tengiþétta og verndardíóða, ásamt ráðlagðum stillingum til að ná nákvæmum RMS umbreytingu og vernd gegn spennu í mismunandi sviðsmyndum.

Forrit AD736

Nákvæmni mæling: Tilvalið fyrir nákvæma mælingu á spennu sem ekki eru sinusoid.Algengt er að nota í rannsóknarstofum til nákvæmrar staðfestingar gagna við tilraunir.

Nákvæmni voltmetrar: Powers Precision Voltmeters sem notaðir eru í mennta- og iðnaðarumhverfi.Áreiðanlegar og aðlögunarhæfar að fjölbreyttum spennuþörfum.

Fjölmenn og fjölhæfni: Bætir fjölmælan virkni til að mæla ýmsar breytur umfram spennu.Valinn fyrir samningur, margnota hönnun.

Rafhlöðustýrt RMS við DC viðskipti: Orkunýtni til langs tímanotkunar í rafgeymisbúnaði.Frábært fyrir vettvangsvinnu á afskekktum svæðum með takmarkaðan kraftaðgang.

Meðaltal við umsóknir um svörun hringrásar: Notað í hljóðprófun og kraftmælingu fyrir stöðuga frammistöðu.Bætir hljóðgæði og eykur áreiðanleika hljóðbúnaðar.

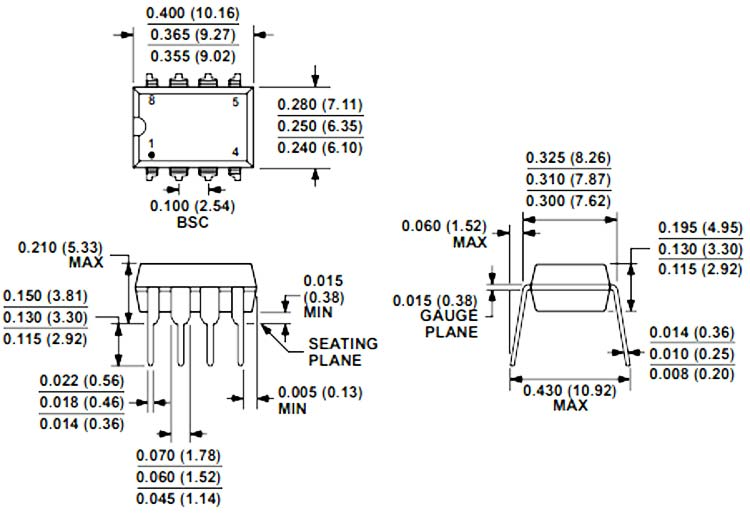

AD736 2D líkan og víddir
