Alhliða yfirlit yfir upp/niður teljara: Hringrásarhönnun og 74193 IC útskýrt

Í flóknum heimi stafrænnar rafeindatækni gegna teljarar stórt hlutverk í röð hringrásar, sem gerir kleift að ná nákvæmri mynd af stafrænum púlsum í ýmsum forritum.Þessir grunnþættir eru knúnir af Flip-flops (FFS) samstilltir með Clock (CLK) merkjum, sem tryggir áreiðanlegar tímabundnar gagna mælingar og vinnslu.Hvort sem það er að virka sem aðskild tæki eða sem grunnhlutar stærri kerfa hafa teljarar orðið nauðsynlegir í stafrænni hönnun.Meðal fjölbreyttra tegunda teljara standa upp/niður teljarar fyrir einstaka getu sína til að telja í báðar áttir og bjóða upp á óviðjafnanlegan sveigjanleika og skilvirkni.Í þessari grein gröfum við inn í vélfræði, forrit og mikilvægi upp/niður teljara, með sviðsljósinu á fjölhæfu 74193 IC.Með því að kanna hlutverk sitt í raunverulegum kerfum og stafrænum nýjungum stefnum við að því að bjóða upp á yfirgripsmikla leiðbeiningar fyrir þig.

Vörulisti

Að skilja upp/niður teljara

Upp/niður teljarar bjóða upp á flókna talningaraðferð, sem gerir kleift að nota tvöfalda stefnu byggða á tilteknum stjórnunarmerkjum.Þessir teljarar finnast í forritum þar sem bæði er þörf á því að telja upp og niður, eins og sést í TTL tækni - eins og 74LS190 og 74LS191 - sem skiptir vel um talningarstillingar til að bregðast við inntakstilskipunum þeirra.

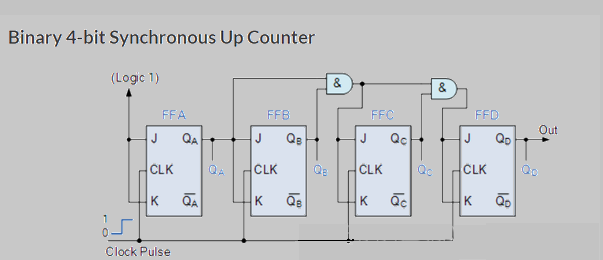

4-bita tvöfaldur upp/niður teljara

4-bita teljarinn lýsir tvöfaldri talningu, færir færandi frá 0000 til 1111 og lykkju á sveiflu.Klukkupúls knýr aukningarkerfið yfir 0-15 svið, þar sem hvert merkið er aðferðafræðilega og hvetur síðara ástand í kjölfarið.

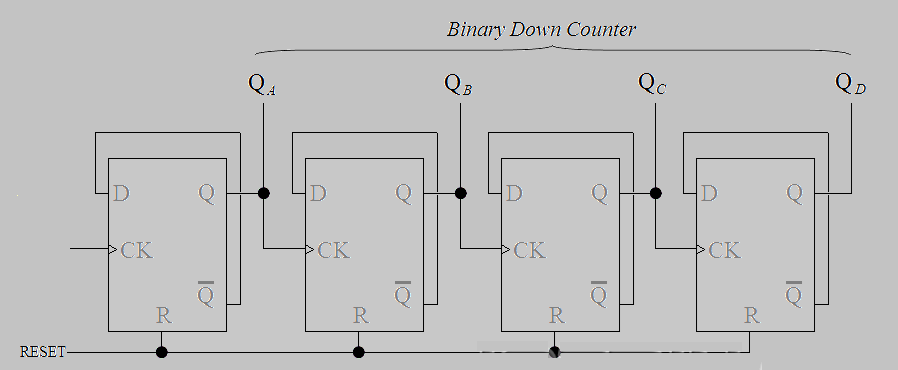

Aftur á móti treystir minnkunarferlið, sem færist frá 1111 í 0000, á fjórar D-gerð flip-flops sem virkjuð voru með klukkubrúnum.Nýsköpun notkunar öfugra endurgjöfarbúnaðar nær samfelldu samspili framleiðslunnar og dregur fram bæði sköpunargáfu og nákvæmni.

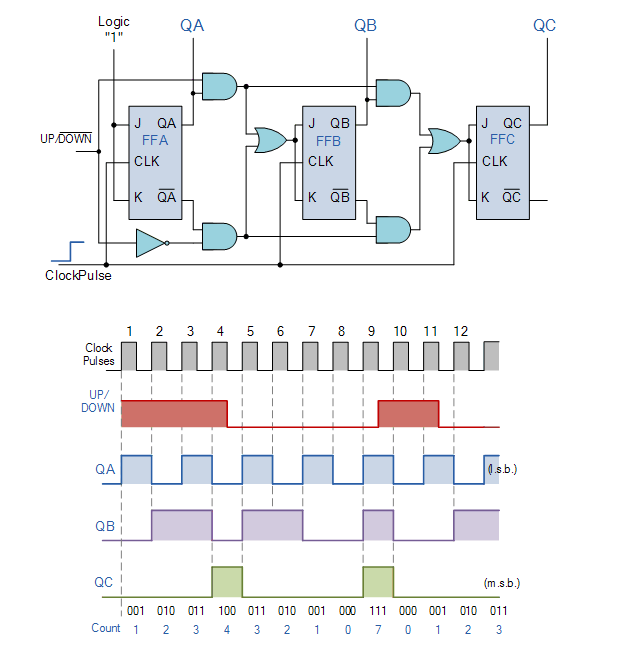

Samstilltur 3 bita upp/niður teljari

Þriggja bita samstilltur teljarinn, sem notar JK flip-flops, dæmi um skilvirka nálgun við talningu frá 0 (000) til 7 (111) og til baka.Samstillt hönnun þess gerir ráð fyrir hreinsuðu stjórn á talningarferlinu, þar sem hver umskipti ríkisins eru samræmd með nákvæmum inntaksskipunum.Þessi eiginleiki eykur nákvæmni í uppbyggingu frá 0 til 7, en stjórna fjálgri því að stjórna frá 7 aftur í 0.

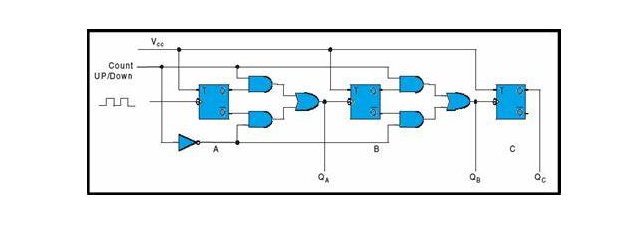

Að hanna upp/niður mótsögurás

Þriggja bita mótvægisrásin stendur sem lykilatriði í stafrænni hönnun og þjónar fjölbreyttum talningum og tímasetningum.Það notar stöðugt flip-flops (FFS) til að ákvarða stefnu talsins-jafnast á við eða lækka.

Í uppstillingu er hver FF í takt við klukkuinntak frá framleiðslunni á undan (Q) og leiðbeinir hringrásinni í skipulegu uppstigi í gegnum tvöfaldar ástand frá 000 til 111. Þessi röð finnur oft hylli í forritum sem krefjast nákvæmrar tímasetningarEftirlit, þ.mt stafrænar úr og reiknivélar þar sem nákvæmni vekur ánægju og áreiðanleika.

Að skipta yfir í niður-talhátt krefst snjallrar nálgunar og tekur þátt í andhverfum framleiðsla flip-flops.Þessi stilling vísar frá einfaldri framsóknargöngu og vísar klukku inntak hvers FF til að fá merki frá viðbót við Q framleiðsla FF á undan.Þar af leiðandi telur hringrásin öfug, frá tvöföldum 111 aftur til 000. Slík aðlögunarhæfni reynist aðallega aðlaðandi þegar hannað er afturkræfan teljara fyrir bakslag í kerfum eins og stafrænum odometers og minnkunartímum - lúmsk ánægja með að fara aftur á bak eins vel og framsókn er ekki hægt að gleymast.

Vélfræði upp/niður teljara

Virkni upp/niður teljarinn treystir á stjórnunarinntak sem skilgreinir rekstraraðferð þess og fyrirmæli hvort talningin muni stíga upp eða lækka.Kjarni reksturs þess liggur í óaðfinnanlegri samstillingu milli framleiðsla flip-flops (FFS) og stjórnunarmerki sem hafa áhrif á síðari FFS.Í forritum getur jafnvel hirða frávik frá fullkominni tímasetningu leitt til þess að talningar villur, þar sem lagt er áherslu á hversu öflugt það er að samræma tímasetningu merkja nákvæmlega.

• Telja-up mode

Ríki	Qc	QB	Qa
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Telja niður stillingu

Ríki	Qc	QB	Qa
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Í dæmigerðri uppstillingu geyma þrír flip-flops 3 bita stafrænt gildi, sem gerir kleift að tvöfalda fjölda á bilinu 0 til 7. Þú getur oft staðið frammi.Til að takast á við þessar áskoranir er oft beitt viðbótar samstillingu eða síunartækni og tryggir að gögn eru varðveitt með heilindum meðan á umbreytingum stendur.

Rökfræði hlið hefur veruleg áhrif á hvernig þessum merkjum er beint og tryggir að teljarinn samræmist rekstrarþörfum hans.Þeir stjórna rennslinu til að tryggja að aðeins eitt ríki - annað hvort aukning eða fækkun - sé virkt hvenær sem er.Háþróaðir hringrásir geta innbyggt forritanlegan rökfræði, boðið upp á aðlögunarhæfni og kraftmiklar aðlögun.Þetta kynnir forvitnilegan þátt: að hanna teljara með framsýni fyrir sveigjanleika í framtíðinni getur víkkað gagnsemi þeirra verulega.

Hreinsun klukkupúlsvirkni með því að nota upp/niður teljara

Upp-/niður teljari umbreytir ríkjum með því að aðlaga flip-flop (FF) framleiðir til að bregðast við breytingum á púlspúls.

• Í uppsiglingu: Tengdu upphaflegu flip-flopið við rökfræði 0, sem veldur því að það skiptir um að lækka klukkubrúnir og auka samstillingu með kerfismarkmiðum fyrir óaðfinnanlegt flæði.Hugsanir, sem fengnar eru úr reynslu af stafrænum hringrásum, benda til þess að jafnvægi á þessum skiptingu geti dregið úr rangar kallar og þar með aukið áreiðanleika með tímanum.

Down-vöru- og samfelld umskipti ríkisins

• Í útrásarhamnum: Tengdu við rökfræði 1 til að gera öllum flip-flops kleift að skipta um, sem leiðir til sléttrar lækkunar frá hærri ríkjum.Hægt er að líkja þessari aðferð við vandlega vinda af vorinu, þar sem nákvæmni og tímasetning tryggja lágmarks vélrænan álag við endurkomu í grunnlínu.Þetta fyrirkomulag auðveldar smám saman lækkun þar til endurstillingarröð er beðin.

Skilvirkt endurstillingu hringrásar og samkvæmni

Venjulegar endurstillingar eiga sér stað á átta klukku hringrásum og tryggir stöðuga notkun.Átta lota ramma veitir skilgreindan áfanga fyrir hverja ríkisvakt og tryggir að öllum áfanga sé lokið á skilvirkan hátt áður en næsti hefst.Endurgjöf frá hagnýtum forritum bendir til þess að þessar reglubundnu endurstillingar komi í veg fyrir uppsöfnunarvillur og styrkti rekstrarjafnvægi.

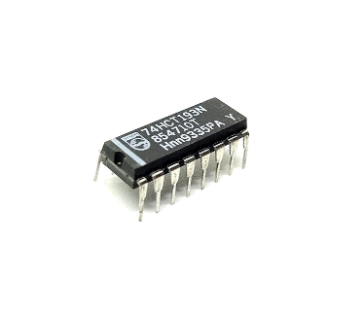

74193 Up/Down Counter IC yfirlit

The 74193 Innbyggð hringrás, þekkt sem 4 bita samstilltur tvöfaldur teljari, tekst vel að ræða bæði upp og niður talningaraðgerðir.Geta þess til að takast á við talningarröð upp að mótulo af 16 lánar sig til fjölbreytts stafrænna forrita.Þessi IC er sérstaklega hannaður með skautunum sérstaklega fyrir upp og niður talningu, ásamt endurstillingu meistara og álags, sem veitir vellíðan til að stilla upphafsástand í samræmi við mismunandi þarfir.

Arkitektúr 74193 IC styður áreynslulausa stefnutölur.Í stafrænum tækjum eykur valið milli upp og niður talningu aðlögunarhæfni kerfisins.Hver talningaraðgerð er nákvæmlega í takt við klukkupúlsinn, sem gerir það að áreiðanlegu vali fyrir flókið kerfi þar sem tímasetning er kjarninn.Fyrir þig getur þessi samstilling verið stefnumótandi þáttur í því að tryggja stöðuga framkvæmd röð.

Lykilatriði í þessum IC er endurstilling meistarans, sem gerir kleift að endurstilla alla bita tafarlaust - aðgerð sem oft er beitt við ræsingu eða við leiðréttingu villna.Ennfremur eykur álagsinntak notagildi þess með því að gera þér kleift að stilla fyrirfram ákveðna upphafatalningu, sem gerir kleift að persónugervingu sem krafist er í ýmsum stafrænu samhengi.Slík sérsniðin verður grunn í atburðarásum þar sem tæki gangast undir reglulega frumstillingu eða þurfa sérstaka meðhöndlun meðan á truflunum stendur.

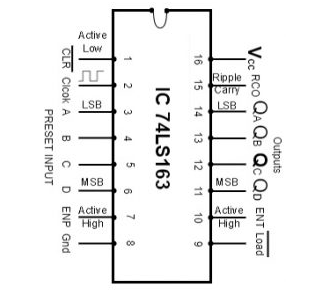

PIN -stillingar

Pinna númer	Pinnaheiti	Lýsing
Pinna 1	Clr	Virkt lágmark endurstillingar inntak.
Pinna 2	Clk	Klukkuinntaksmerki.
Pinna 3	A (LSB)	Forstillt inntak gagna.
Pinna 4	B	Forstillt inntak gagna.
Pinna 5	C.	Forstillt inntak gagna.
Pinna 6	D (MSB)	Forstillt inntak gagna.
Pinna 7	Enp	Virk-há inntak merkt ENP.
Pinna 8	Gnd	Jörðu pinna.
Pinna 9	Hleðsla	Virkt lágt gagnaálagsinntak.
Pinna 10	Ent	Virkt há inntak merkt ENT.
Pinna 11	QD (MSB)	Flip-flop framleiðsla.
Pinna 12	Qc	Flip-flop framleiðsla.
Pinna 13	QB	Flip-flop framleiðsla.
Pinna 14	QA (LSB)	Flip-flop framleiðsla.
Pinna 15	RCO	Ripple Carry framleiðsla breytist frá 0 til 1.
Pinna 16	VCC	Power Input Pin.

Eiginleikar

Lögun	Lýsing
CLK tíðni	Starfar með CLK tíðni 32 MHz.
Kraftnotkun	Kraftnotkun er lokuð við 93 MW.
Tegund gerð	Virkar sem 4-bita Modulo-16 upp/niður teljara.
Forstillt inntak	Er með fyrirliggjandi forstillta aðföng.
Forritun	Er með samstillta forritun.
Ripple Carry	Er með innri gára fyrir skilvirka talningu.
Bera framleiðsla	Býður upp á burðaraframleiðslu sem hentar fyrir n-bita cascading.
Útbreiðslutími	Státar af útbreiðslutíma 14 ns.

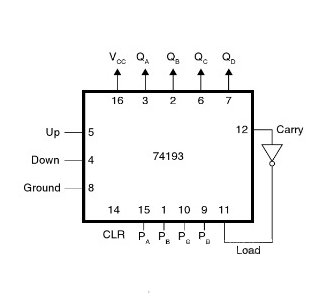

Byggja upp/niður teljara með IC 74193

Flókið 74193 IC, sem er viðurkennt fyrir aðlögunarhæfar talningaraðgerðir, er dýrmætur hluti í stafrænu kerfum til að gera kleift fjölhæf upp/niður talningarverkefni.Í hringrásinni er Pin-16 tengdur við VCC til að veita IC rekstrarafli.Tær pinnar eru byggðir á beitt, sem virkar til að núllstilla teljarann ​​þegar þess er krafist, sem hjálpar til við að viðhalda áreiðanleika kerfisins og afköstum.

Tvöfaldur gögn koma inn í IC í gegnum pinna PA, PB, PC og PD.Hægt er að nálgast samsvarandi tvöfaldan framleiðsla við QA, QB, QC og QD, skila unnum talningum sem eru að mestu leyti gagnleg fyrir verkefni eins og tímasetningarrásir og tíðniskipta sem krefjast mikillar nákvæmni.

Talningarstefnu, hvort sem það er aukið eða lækkun, er stjórnað með sérhæfðum klukkuinntakum.Þessi hæfileiki gerir þér kleift að stilla talstigsröð IC og auka sveigjanleika þess í ýmsum forritum.Þegar IC er notað í hagnýtum atburðarásum er það ráðandi að móta klukkupúlsinn vandlega og takast á við hávaða til að forðast rangar tölur og tryggja að hringrásin starfar áreiðanlega.

Samanburðargreining á teljara upp og niður

Upp teljarinn	Down Counter
UP -teljarinn er frá '0' að hámarksmörkum	Down teljarinn byrjar frá hámarksgildi sínu og lækkar að '0'
Það telur atburði í hækkandi röð	Það telur atburði í lækkandi röð

Styrkur og takmarkanir upp/niður teljara

Styrkur

Upp/niður teljarar veita margvíslegan ávinning, sérstaklega í heimi samþætta í háhraða kerfi.Einfaldlega uppbygging flip-flop þeirra hjálpar til við áreynslulausa tengingu, sem oft leiðir til hagkvæmra valkosta fyrir stafræn tæki þar sem lágmarks flækjustig er forgangsverkefni. Hæfileikinn til að telja í báðar áttir - undan og niður - beygir fjölhæfni, sem reynist gagnleg í forritum eins og stafrænum klukkum eða atburðatölum þar sem tvíátta talning er æskileg. Að auki skín virkni þeirra í prófkerfum sem notuð eru til að staðfesta rökrétt merki.Handsigar umsóknir meta þeirra Óbrotin hönnun, sem tryggir einfaldari kembiforrit og viðhald, sem býður þér ótrúlega yfirburði sem einbeitir þér að lausn vandamála og hagræðingar.

Takmarkanir

Þrátt fyrir styrkleika sýna upp/niður teljarar sérstakar takmarkanir, sérstaklega varðandi nákvæmni við hækkaðar tíðnir. Þegar rekstrarhraði hækkar geta þeir lent í ónákvæmni og skapar áskoranir í kerfum sem forgangsraða mikilli áreiðanleika. Þessi ónákvæmni er oft upprunnin í því að treysta á ytri samstillingu klukku, sem getur sérstaklega Krefjast viðbótar flip-flop hringrásar.Slíkar kröfur geta það Auka flækjustig hringsins og kynna hugsanlegar tímasetningar tafir.Ennfremur, þegar stjórnað er flóknum bitakerfum, Allar tafir sem tengjast teljunum geta aukið, sem hefur áhrif á heildarafköst kerfisins.Þar af leiðandi geturðu oft kannað aðrar lausnir eða viðbótarhluta til að draga úr þessum áhrifum og byggja áætlanir sínar á bættum samstillingartækni.Að sigla um þessar málamiðlanir krefst umhugsunarverðs mats á kerfisþörf og hvernig slíkir þættir gætu haft áhrif á afköst og stýrir þér oft í átt að stefnumótandi hönnunarbætingum sem eru sniðnar að sérstökum kröfum um notkun.

Notkun upp/niður teljara

Sjálfvirkar endurtekningar

Í heimi kerfisverkfræði sem krefst nákvæmrar stjórnunar, setja upp/niður teljarar gagnlegan eiginleika: Sjálfvirk aðlögun talningarstefnu að ákveðnum mörkum.Þessi aðlögunarhæfni styður gallalaus umskipti milli framsóknar og afturábak.Slík aðgerð verður sérstaklega metin í sjálfvirku umhverfi þar sem mælingar hreyfingar í báðar áttir hafa mikil áhrif á rekstrarhagkvæmni.Iðnaðar vélfærafræði, til dæmis, virkja þennan eiginleika til að tryggja nákvæmni eftir að hafa náð hreyfingarmörkum sínum.

Klukkaskilarar

Innan stafrænna rafrænna kerfa stuðla upp/niður teljarar verulega að framleiðslu klukkuskiljara, sem móta vel tíðni klukkumerki.Þessi mótun hjálpar til við að smíða tímasetningarmerki sem eru lykilatriði fyrir að keyra fjölbreytta íhluti á mismunandi tíðnum innan samþætts kerfi.Með því að bjóða upp á klukkur af mismunandi hraða gegna þessir teljarar stórt hlutverk í samstillingu fjölbreyttra ferla og fullnægja þar með einstökum kerfum.

Bílastjórnunarkerfi

Í þéttbýlisrýmum kæfði með umferð, skila upp/niður teljara kraftmiklar lausnir með bílastæðastjórnunarkerfum.Með því að auka talninguna með aðferðum með inngöngu hvers ökutækis og minnka hana við útgönguleiðir veita þessir teljarar tímanlega uppfærslur á tiltækum bílastæðum.Þessi raunverulegi mælingarkerfi styður skilvirka nýtingu bílastæða innviða meðan þú auðgar reynslu þína.

Tíðni skipting

Fyrir verkefni sem fela í sér tíðni skipting í samskiptanetum reynast upp/niður teljarar einstaklega hagstæðir vegna lítillar hávaða og minni orkunotkunar.Þessir teljarar aðstoða við nákvæma skiptingu og stjórnun tíðni, sem gerir kleift að húsnæði margra rásanna innan nets.Í umhverfi með víðtæka merkisvinnslu tryggir notkun slíkra teljara lágmarks truflun, viðheldur heilleika og gæðum samskiptamerkja.

Ósamstilltur decadal talning

Upp/niður teljarar gera kleift ósamstilltur decadal talning, notuð til umsókna þar sem rekstur kemur fram óháð alþjóðlegum klukkum.Í ósamstilltum kerfum veita þessir teljarar áreiðanlega nálgun til að ná fram Base-10 talningu, skara fram úr aðlögunarhæfni án þess að fyrirgefa nákvæmni.Gagnsemi þeirra skín í kerfum sem starfa við mismunandi aðstæður og aðlagast vel án þess að fórna nákvæmni.

Niðurstaða

Þessi grein grefur í flókna hönnun og rekstrarþætti UP/Down teljara með áherslu á 74193 IC.Þekkt fyrir tvöfalda talningu sína - bæði stigandi og lækkandi - hefur það fjölbreytt forrit, allt frá háþróaðri bílastæðakerfi til flókinna verkefna um tíðni skiptingu.Þegar tæknileg landslag breytist getur djúpur skilningur á þessum íhlutum valdið nýsköpun og aukið skilvirkni.Gagnsemi UP/Down Counter nær út fyrir hefðbundin forrit og fer í sjálfvirk kerfi þar sem nákvæmir talningaraðferðir auka skilvirkni.Til dæmis, í kraftmiklum umferðarstjórnunarlausnum, gegna slíkir teljarar stórt hlutverk með því að samþætta raunveruleg gögn til að hámarka flæði.Að nýta fjölhæfni tækisins gerir kleift að mæta áskorunum í ýmsum greinum með sérsniðnum aðferðum.Frá iðnaðarsértækri innsýn getur nákvæm framkvæmd þessara teljara aukið afköst kerfisins verulega.
