Cycloconverter útskýrt: Einföld leiðarvísir um vinnu og notkun

Í þessari grein muntu læra hvað hringbreytir er og hvernig hann breytir straumafli beint frá einni tíðni í aðra án þess að nota DC stig.Þú munt skilja hvernig það virkar, þar á meðal hvernig bylgjuformum er stjórnað og mótað með því að nota tyristor og rofatækni.Greinin fjallar einnig um helstu eiginleika þess, gerðir og helstu þætti.Í lokin munt þú sjá hvar cycloconverters eru notaðir og hvers vegna þeir eru mikilvægir í aflmiklum forritum.

Vörulisti

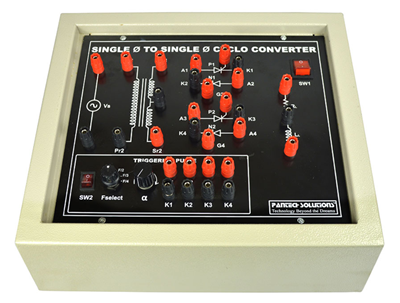

Mynd 1. Cycloconverter

Hvað er Cycloconverter?

Hringrásarbreytir er beinn AC-til-AC aflbreytir sem breytir tíðni inntaks AC framboðs án þess að nota millistig DC tengil.Það breytir föstum tíðni riðstraumsafli í breytilegt tíðni riðstraumsúttak sem hentar fyrir sérstakar álagskröfur.Þessi tegund breytir vinnur beint úr inntaksbylgjuforminu til að framleiða lægri eða hærri tíðniútgang.Hringrásarbreytir eru mikið notaðir í kerfum sem krefjast sléttrar og stöðugrar tíðnibreytingar.Þau eru sérstaklega gagnleg í aflmiklum forritum þar sem skilvirk tíðnistjórnun er mikilvæg.Meginhlutverk sýklóbreytisins er að veita stýrt straumafl á æskilegri tíðni en viðhalda samstillingu við inntakið.

Einkenni Cycloconverter

• Breitt úttakstíðnisvið

Hringrásarbreytir geta framleitt úttakstíðni sem er annað hvort lægri eða hærri en inntakstíðnin.Í flestum hagnýtum tilfellum er úttakstíðnin verulega lægri, venjulega innan við þriðjungur af inntakstíðninni.Þessi sveigjanleiki gerir nákvæma stjórn á riðstraumi sem veitt er til álags.Stillanlegt tíðnisvið gerir cycloconverters hentugum fyrir notkun með breytilegum hraða.

• Non-Sinusoidal Output Waveform

Úttaksbylgjuform hringbreytisins er ekki hrein sinusbylgja heldur samanstendur af sundurliðuðum hlutum inntaksbylgjuformsins.Þetta leiðir til röskunar á bylgjulögun sem felur í sér harmonic þætti.Gæði úttaksbylgjuformsins fer eftir nákvæmni stjórnunar og skiptimynstri.Oft er þörf á viðbótarsíu til að bæta sléttleika bylgjuformsins.

• Hátt harmoniskt innihald

Sýklóbreytir framleiða í eðli sínu verulega harmóníska röskun vegna mótunar bylgjulaga.Þessar harmóníkur geta haft áhrif á bæði álagið og aflgjafakerfið.Harmonics geta leitt til aukinnar hitunar, hávaða og minni skilvirkni í rafbúnaði.Rétt kerfishönnun er nauðsynleg til að lágmarka áhrif þeirra.

• Meðhöndlunargeta með miklum krafti

Cyclokonverterar eru færir um að takast á við mikið aflmagn, sem gerir þá hentuga fyrir þungaiðnað.Þeir eru almennt notaðir í megavatta-kvarðakerfi þar sem kröftugrar orkubreytingar er krafist.Hönnunin styður háan straum- og spennustig.Þetta gerir þá áreiðanlega fyrir krefjandi rafmagnsumhverfi.

• Bein orkubreyting

Þar sem hringbreytir nota ekki DC millistig bjóða þeir upp á beinan orkuflutning frá inntak til úttaks.Þetta dregur úr þörfinni á fyrirferðarmiklum orkugeymsluíhlutum eins og þéttum eða spólum.Skortur á DC tengil einfaldar ákveðna þætti í hönnun kerfisins.Það gerir einnig skilvirka lágtíðni rekstur.

Vinnureglur Cycloconverter

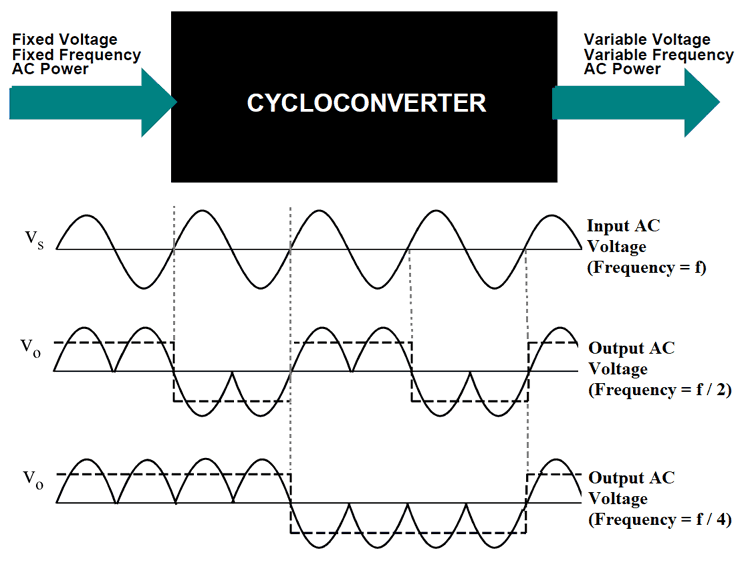

Mynd 2. Vinnureglur Cycloconverter

1. Vinnsla inntaks AC framboðs: Sýklóbreytirinn fær fasta tíðni AC inntaksgjafa, sem þjónar sem upprunabylgjuform fyrir umbreytingu.Þessu inntaksbylgjuformi er stöðugt fylgst með til að ákvarða tafarlausa spennupólun hennar.Kerfið undirbýr sig til að draga út tiltekna hluta þessa bylgjuforms til framleiðslu á framleiðslu.Inntaksmerkið virkar sem grunnviðmiðun fyrir allar rofaaðgerðir.Engin millistig DC umbreyting á sér stað meðan á þessu ferli stendur.

2. Stýrð tyristorskipti: Thyristorar eru settir af stað við nákvæm skothorn til að stjórna hvenær straumur flæðir í gegnum hringrásina.Með því að stilla þessi skothorn velur breytirinn tiltekna hluta inntaksbylgjuformsins.Þessi sértæka leiðni gerir aðeins ákveðnum hlutum kleift að fara í úttakið.Tímasetning skipta ákvarðar virka úttakstíðni.Nákvæm stjórn er nauðsynleg til að viðhalda stöðugum rekstri.

3. Segmented Waveform Val: Í stað þess að fara framhjá öllu inntaksbylgjuforminu sameinar hringrásarbreytirinn marga hluta úr mismunandi lotum.Þessum hlutum er raðað til að mynda nýtt bylgjuform með annarri tíðni.Jákvæðir og neikvæðir hlutar eru valdir til skiptis til að búa til úttaksmerkið.Bylgjulögunin sem myndast er nálægt æskilegu AC framleiðsla.Þetta ferli skapar þrepaða eða mótaða bylgjulögun.

4. Myndun úttakstíðni: Úttakstíðnin er ákvörðuð af því hversu margar inntakslotur eru notaðar til að mynda eina úttakslotu.Til dæmis getur það að sameina margar inntakslotur framleitt lægri úttakstíðni.Umbreytirinn teygir eða þjappar bylgjulögunartímabilinu í raun saman.Þetta gerir kleift að breyta tíðni án þess að trufla aflflæðið.Úttakið er áfram samstillt við inntaksframboðið.

5. Continuous Waveform Generation: Sýklóbreytirinn endurtekur stöðugt val- og skiptiferlið til að viðhalda stöðugu úttaksbylgjuformi.Úttaksspennan fylgir stýrðu mynstri sem byggist á skotröðinni.Þetta tryggir að álagið fái stöðugt straumstreymi á nauðsynlegri tíðni.Ferlið starfar í tíma með lágmarks töf.Stöðugleiki fer eftir nákvæmri tímasetningu og samhæfingu skiptabúnaðar.

Tegundir sýklóbreytara

Byggt á úttakstíðni

Cyclokonverterar eru flokkaðir eftir því hvort úttakstíðnin er hærri eða lægri en inntakstíðnin.

1. Step-Up Cycloconverter

Sveiflubreytir er tegund AC-til-AC breytir sem framleiðir úttakstíðni sem er hærri en inntakstíðnin.Það eykur tíðnina með því að endurraða hlutum inntaksbylgjuformsins til að mynda styttri úttakslotur.Þessi tegund er sjaldnar notuð vegna hagnýtra takmarkana við að ná stöðugum hátíðniútgangi.Úttaksbylgjulögunin verða brengluðri eftir því sem tíðnin eykst.Flækjustig eykst einnig með hærri úttakstíðni.Vegna þessara takmarkana er sjaldan beitt sýklabreytum í iðnaðarkerfum.Þau eru aðallega notuð í sérhæfðum eða tilraunaskyni.

2. Step-Down Cycloconverter

Hækkandi hringrásarbreytir er breytir sem framleiðir úttakstíðni sem er lægri en inntakstíðnin.Það nær þessu með því að sameina margar inntakslotur til að mynda eina framleiðslulotu.Þessi tegund er mikið notuð vegna þess að hún veitir stöðugt og stjórnanlegt lágtíðniúttak.Auðveldara er að stjórna bylgjulöguninni miðað við upprifjunarstillingar.Stíga niður hringrásarbreytir eru almennt útfærðir í stórvirkum kerfum.Þeir bjóða upp á áreiðanlega notkun fyrir forrit sem krefjast breytilegrar lághraðastýringar.Þetta gerir þær að hagnýtustu og almennustu gerðinni.

Byggt á rekstrarham

Cyclokonverterar eru einnig flokkaðir út frá því hvernig straumur flæðir á milli breytihópa.

1. Blocking Mode Cycloconverters

Sýklóbreytir með lokunarham er gerð þar sem aðeins einn breytihópur leiðir í einu.Þetta þýðir að annað hvort jákvæði hópurinn eða neikvæði hópurinn er virkur, en ekki báðir samtímis.Óvirki hópurinn er algjörlega læstur til að koma í veg fyrir straum í hringrás.Þessi nálgun einfaldar heildaruppbyggingu hringrásarinnar.Það dregur úr þörfinni fyrir viðbótarstraumtakmarkandi íhluti.Skiptinu á milli hópa er vandlega stjórnað til að viðhalda réttri framleiðslumyndun.Lokunaraðgerð er almennt notuð vegna einfaldrar útfærslu hennar.

2. Hringstraumssýklabreytarar

Hringstraumsbreytir er gerð þar sem báðir breytihóparnir geta leitt samtímis.Þetta gerir straum kleift að streyma á milli jákvæða og neikvæða hópanna.Reactor er notaður til að stjórna og takmarka hringrásarstrauminn.Þessi uppsetning gerir mýkri umskipti á milli leiðsluástanda.Það hjálpar til við að viðhalda stöðugu straumflæði í álaginu.Kerfið starfar með bættri samfellu bylgjuforms.Tegundir hringstraums eru notaðar í forritum sem krefjast stöðugrar framleiðni.

Cycloconverter hringrás og íhlutir

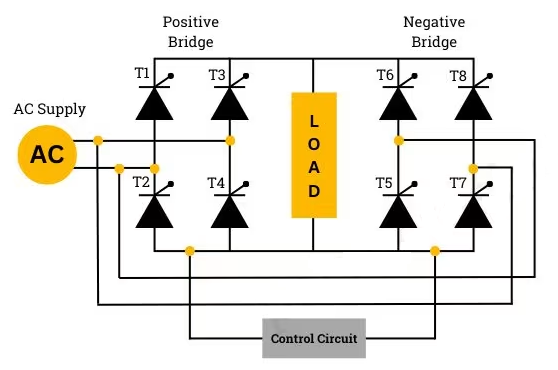

Mynd 3. Cycloconverter hringrás

• Thyristor (SCR)

Hringrásin notar marga tyristor sem er raðað í brúarstillingar til að stjórna rofi.Þessi hálfleiðaratæki virka sem stýrðir rofar sem stjórna straumflæði.Hver tyristor er ræstur á ákveðnum tímum til að móta úttaksbylgjuformið.Þeir höndla háspennu og straumstig í kerfinu.

• Jákvæðar og neikvæðar breytibrýr

Hringrásin samanstendur af tveimur aðalbrúarhópum: jákvæðum og neikvæðum breytum.Hver hópur ber ábyrgð á að framleiða samsvarandi hluta af úttaksbylgjulöguninni.Þessar brýr virka til skiptis eða samtímis, allt eftir stillingu.Þeir mynda kjarnabyggingu hringbreytisins.

• Stjórna hringrás

Stýrirásin býr til kveikjupúlsa fyrir tyristorana út frá æskilegri úttakstíðni.Það tryggir nákvæma tímasetningu og samstillingu við inntaksframboðið.Stjórneiningin ákvarðar hvaða tyristor leiða á hverjum tíma.Það gegnir lykilhlutverki við að viðhalda stöðugum breytivirkni.

• AC framboðsinntak

AC-inntakið veitir upprunaspennuna fyrir umbreytingu.Það gefur orkuna sem er unnin beint í úttaksbylgjuformið.Inntakið er venjulega einfasa eða þriggja fasa AC uppspretta.Tíðni þess þjónar sem viðmiðun fyrir framleiðslu framleiðslu.

• Hlaða

Álagið er tengt við úttak sýklóbreytisins og fær umbreytt AC afl.Það getur verið viðnám, inductive eða mótor-undirstaða, allt eftir notkun.Álagseiginleikarnir hafa áhrif á straumflæði og afköst kerfisins.Rétt samsvörun tryggir skilvirkan rekstur.

Kostir og gallar Cycloconverter

Kostir Cycloconverter

• Bein AC-í-AC umbreyting án DC tengi

• Hentar fyrir mikil aflnotkun

• Veitir slétt lágtíðniúttak

• Útrýma þörf fyrir stóra orkugeymsluíhluti

• Geta meðhöndlað mikið straumálag

• Gerir stöðuga tíðnistjórnun kleift

Takmarkanir Cycloconverter

• Mikil harmonisk röskun í úttakinu

• Flóknar kröfur um stjórn og skipti

• Takmarkað útgangstíðnisvið í reynd

• Krefst stórra og fyrirferðarmikilla íhluta

• Lélegur aflstuðull við sumar aðstæður

• Aukinn kerfiskostnaður og flókið

Forrit Cycloconverter

1. Iðnaðarmótor drif

Cyclokonverterar eru almennt notaðir til að stjórna stórum AC mótorum í iðnaðarumhverfi.Þeir veita stillanleg tíðniúttak til að stjórna hraða mótorsins.Þetta gerir hnökralausa notkun við mismunandi álagsskilyrði.Þau eru mikilvæg í ferlum sem krefjast nákvæmrar hraðastýringar.

2. Rafmagns togkerfi

Í járnbrautakerfum eru hringbreytir notaðir til að knýja dráttarmótora.Þeir gera skilvirka stjórn á hraða og togi mótorsins.Þetta bætir hröðun og hemlun.Þeir eru mikið notaðir í rafeimreiðum og neðanjarðarlestarkerfum.

3.Sements- og stálverksmiðjur

Stóriðnaður eins og sements- og stálframleiðsla notar sýklabreytara fyrir stórar vélar sem snúast.Þessi kerfi krefjast stöðugs lághraða rekstur undir miklu álagi.Hringrásarbreytir tryggja áreiðanlega afköst við erfiðar aðstæður.Þeir styðja stöðugt iðnaðarferli.

4. Skipadrifkerfi

Sýklóbreytir eru notaðir í sjávarforritum til að stjórna knúningsmótorum.Þeir veita afl með breytilegri tíðni fyrir skilvirka hraðastýringu.Þetta bætir eldsneytisnýtingu og meðfærileika.Þau henta fyrir stór skip og úthafsskip.

5. Valsverksmiðjur

Valsverksmiðjur nota cycloconverters til að stjórna hraða valsanna.Þetta tryggir stöðuga efnisvinnslu og vörugæði.Kerfið gerir nákvæma stillingu á veltihraða.Það styður hátt tog, lághraða notkun.

6. Námubúnaður

Í námuvinnslu eru hringbreytir notaðir til að keyra þungar vélar eins og brúsa og færibönd.Þeir veita áreiðanlega kraft við erfiðar vinnuaðstæður.Þetta tryggir stöðugan rekstur og framleiðni.Þau eru tilvalin fyrir kraftmikla, harðgerða notkun.

Cycloconverter vs Inverter

Hluti	Cyclokonverter	Inverter
Tegund viðskipta	Bein AC-AC (eins þreps umbreyting)	DC–AC (tveggja þrepa: afriðli + inverter)
Millistig Sviði	Enginn DC tengill (0 V DC strætó)	DC tengill venjulega 300–800 V (LV) eða >1 kV (HV)
Tíðni Stjórna	Úttak ≈ 0–30 Hz (venjulega ≤ 0,3 × inntakstíðni)	Framleiðsla ≈ 0–400 Hz (iðnaðar), allt að kHz í drifum
Úttakstíðni Svið	Takmarkað við ~10–30% af inntakstíðni	0 Hz til nokkurra hundrað Hz (eða hærra)
Bylgjuform gæði	THD venjulega 20–40%	THD venjulega <5% with PWM and filtering
Harmónískt efni	Ráðandi lágskipan harmonika (5., 7., osfrv.)	Hátíðni harmonikkar (auðveldara að sía)
Skilvirkni	~85–92% (fínstillt fyrir lágtíðniaðgerð)	~90–98% fer eftir staðfræði og álagi
Kraftstig	Venjulega 1 MW í >50 MW kerfi	Frá <1 kW til multi-MW kerfi
Stjórna Flækjustig	Hár (áfangi stjórna með mörgum tyristorum)	Í meðallagi (PWM-undirstaða stafræn stjórnun)
Stærð	Stórt fótspor vegna spenna/reactors	Samningur vegna hátíðniskipti
Skipti Tæki	SCR (thyristor), línubreytt	IGBT/MOSFET, sjálfskipað
Svarhraði	Hægur (háð línutíðni, tugir ms)	Hratt (míkrósekúndur í millisekúndur)
Inntaksstyrkur Þáttur	Venjulega lágt (0,5–0,8 seinkun)	Hátt (0,9–0,99 með stjórntækni)
Dæmigert Umsóknir	Stórt samstillir mótorar, valsmyllur, tog	VFD, endurnýjanleg orku, UPS, EV drif

Niðurstaða

Sýklóbreytarar veita beina AC-í-AC tíðnibreytingu, sem gerir þá mjög hentuga fyrir aflmikil forrit sem krefjast nákvæmrar og stöðugrar stjórnunar á úttakstíðni.Rekstur þeirra byggir á stýrðri skiptingu og bylgjulögun, studd af lykilhlutum eins og tyristorum og breytibrýr.Þó að þeir bjóði upp á kosti eins og skilvirka lágtíðniútgang og mikla aflmeðferð, bjóða þeir einnig upp á áskoranir eins og harmonisk röskun og flóknar stjórnunarkröfur.
