DS1307 RTC eining: Íhlutir, forrit og forskriftir

Þessi handbók kannar DS1307 Real Time Clock (RTC) eininguna, frumefni fyrir nákvæma tíma í fjölmörgum rafrænum kerfum.Algengt er að nota í tækjum eins og tölvum og netþjónum, skilar DS1307 áreiðanlegri tímastjórnun í gegnum innbyggða stjórnandi sinn, kvars kristal resonator og sveiflu.Í þessari handbók munum við skoða innri hönnun hennar, lykil tæknilega eiginleika, tengitækni og forrit og sýna hvernig það viðheldur nákvæmni jafnvel með lágmarks orkunotkun.

Vörulisti

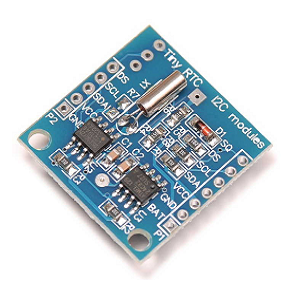

Yfirlit yfir DS1307 RTC eininguna

The DS1307 RTC mát býður upp á ótrúlega skilvirkan valkost til að viðhalda nákvæmum tímamælingum, samþætta I2C samskipti til að hámarka virkni.Það er miðlægur í getu þess og er með yfirgripsmikla tvöfaldan kóðaða aukastaf (BCD) klukku og dagatal, ásamt 56 bæti óstöðugri SRAM fyrir árangursríka gagnavernd.Í gegnum I2C strætó geturðu sótt upplýsingar um sekúndur, mínútur, klukkustundir, daga, dagsetningar, mánuði og ár og lánað tilfinningu um stjórn á tíma gagna.BCD Clock/Calendar aðgerðin er unnin til að einfalda tímaframsetningu og meðferð, sem tryggir bæði nákvæmni og auðvelda notkun.Innleiðing 56 bæti SRAM eykur seiglu þess og býður upp á öryggistilfinningu með því að viðhalda heilleika gagna jafnvel við aflstap, sem gerir kleift að fá frekari skilgreinda gagnageymslu án áhyggju.Háþróuð verkfræði einingarinnar styður sjálfvirkar leiðréttingar fyrir dagsetningar mánaðar, þ.mt útreikninga á stökkárinu, sem lyftir byrði handvirkra leiðréttinga í óframkvæmanlegum stillingum.Framboð 12 tíma og sólarhrings sniða, samhliða AM/PM vísbendingum, gefur samsvörun fjölbreyttar óskir, sem endurspeglar aðlögunarhæfni einingarinnar.Áframúrstefnuþáttur DS1307 er kraftskynjunargeta þess og auðveldar slétta breytingu yfir í afritunarkraft við aðalafl.Þetta tryggir stöðugt tímafrekt ferli, sem sannar hagstætt í forritum þar sem samfellu er forgangsraðað og búist er við stöðugum tíma áreiðanleika gagna, svo sem innan innbyggðra kerfa.

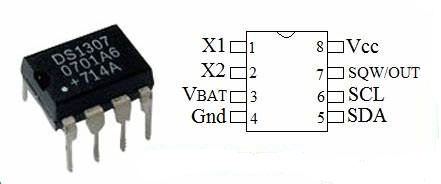

PIN stillingar DS1307 IC

Pinna nr.	Pinnaheiti	Lýsing
Pinnar 1 og 2	X1, x2	Kristal sveiflan verður að vera í tengslum við þessa tvo prjóna.
Pinna 3	V-bat	Tengdur við jákvæða flugstöð rafhlöðunnar;þjónar sem a Framboð afritunar fyrir venjulega 3V litíumfrumu til að viðhalda nákvæmu Tímarit þegar aðalmáttur tapast.
Pinna 4	Gnd	Jarðpinna (neikvætt aflinntak) RTC IC.
Pinna 5	VCC	Jákvæður inntak pinna með bilinu 3,3V til 5,5V.
Pinna 6	SCL & SDA	SCL: Klukkainntak fyrir I2C samskipti, samstillingu gagnahreyfing.SDA: Gögn I/O PIN fyrir i2c raðviðmót.
Pinna 7	SQW/OUT	Notað til að fá fermetrabylgjutíðni (1Hz, 4kHz, 8kHz, eða 32kHz) forritun.

Aðgerðir og forskriftir DS1307 RTC

Lögun/forskrift	Lýsing
Rekstrarspenna	5V
Pakkategund	Fáanlegt í 8 pinna SOIC/DIP pakka.
Viðmót	Tveggja víra I2C tengi.
Framleiðsla pinna	1Hz framleiðsla pinna.
Orkunotkun	Neytir <500na í afritunarstillingu rafhlöðunnar með Sveinsrekandi í gangi.
Óstöðugt minni	56 bæti fyrir gagnageymslu.
Forforritaður tími	Kemur fyrirfram forritað með nútímanum.
Tímekstraraðgerðir	Stýrir öllum tímasetningaraðgerðum.
Gildi bóta	Gildir allt til ársins 2100.
Rafhlöðuafrit	Einingin er rafhlaðan.
Samhæfni örstýringar	Veitir einföld raðtengi fyrir flesta Örstýringar.
Greining á krafti	Er með sjálfvirkan kraft-bilun og skipt um rafrásir.

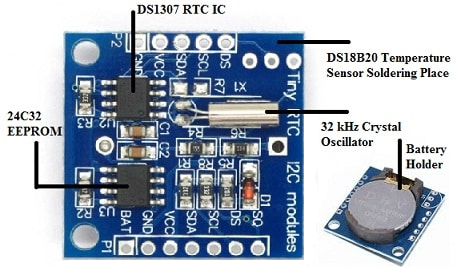

Íhlutir DS1307 RTC einingarinnar

DS1307 RTC Integrated Circuit

Mið í einingunni er DS1307 RTC IC, sem hefur það hlutverk að viðhalda nákvæmum tíma í fjölmörgum forritum.Það tengist með I2C samskiptareglunum og auðveldar einföld gagnaskipti með lágmarks kaðall og speglar þann einfaldleika sem oft er óskað í hagnýtum forritum.IC býður upp á notkun á annað hvort sólarhrings eða 12 tíma sniði með AM/PM vísbendingu, sem rúmar fjölbreyttar tímabundnar þarfir.

32kHz kristal sveiflu

32kHz kristal sveifluvélin, veitir stöðuga tíðni sem er nauðsynleg fyrir tíma nákvæmni.Þó að hitastigsbreytileiki geti valdið smávægilegum breytingum er þeim stjórnað með hitastigsbótaaðferðum og nýtir reynsluna til að fínstilla nákvæmni.

24C32 EEPROM hluti

Einingin er með 24C32 EEPROM flís og gerir kleift að varanleg geymsla stillinga.Með því að nýta sameiginlega I2C strætó með RTC eykur það skilvirkni samskipta.Innfelling gagna innan vélbúnaðarins eykur sjálfstraust tækisins og áreiðanleika í rekstri.

Umbreyting rafhlöðu og 3V litíum klefi

Til að tryggja stöðuga tímamörk meðan á truflunum stendur, inniheldur einingin rafhlöðuhafa fyrir CR2032 litíumfrumur.Þessi samfellu finnur hliðstæður í öryggisafritunarkerfum sem standa vörð um heiðarleika gagna og viðhalda rekstrarstreymi, sérstaklega á sviðum sem krefjast viðvarandi virkni.

Hitastigskynjari viðmót fyrir DS18B20

Einingin rúmar DS18B20 hitastigskynjara í gegnum valfrjálsa höfn.Eftirlit með hitastigi verður gagnlegt í atburðarásum þar sem umhverfisaðstæður geta haft áhrif á nákvæmni tíma.Í iðnaðarstillingum knýja slík gögn tafarlausar fágun, sem tryggja skilvirkni og nákvæmni í ferlum.

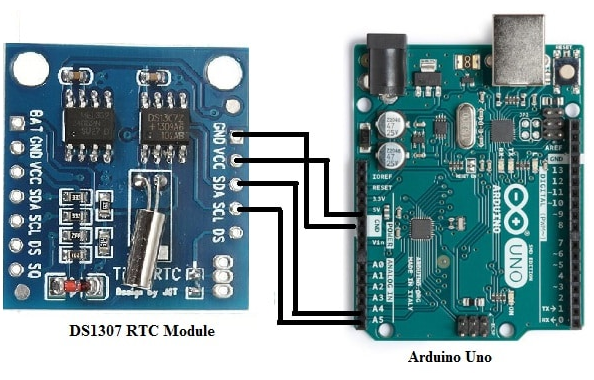

Að tengja DS1307 við Arduino Uno

Til að tengja DS1307 Real-Time Clock (RTC) eininguna við Arduino UNO, fylgdu þessum einföldu skrefum: tengdu SCL pinnann við A5, SDA við A4, VCC við 5V og GND við GND.Þessi uppsetning tryggir áreiðanleg samskipti milli einingarinnar og Arduino.Settu upp DS1307 bókasafnið eftir Michael Margolis í gegnum Arduino IDE.Þetta bókasafn veitir nauðsynlegar aðgerðir til að stjórna vélbúnaðinum auðveldlega.DS1307 einingin er ómetanleg fyrir verkefni sem krefjast nákvæmrar tímamóta, svo sem gagnaskráningar, tímasetningar eða gagnavinnslu.Það heldur núverandi tíma og dagsetningu stöðugt, jafnvel meðan á rafmagnsleysi stendur, þökk sé innbyggðu öryggisafriti rafhlöðunnar.Notaðu brauðborð til að tryggja slétta uppsetningu til að fá öruggar og stillanlegar tengingar og forðastu skammhlaup.Merkingarvírar geta einnig dregið úr rugli, sérstaklega í flóknari verkefnum.

Þegar vélbúnaðurinn er tilbúinn er næsta skref að frumstilla hugbúnaðinn.Byrjaðu á því að koma á öflugri raðtengingu, athuga rekstrarstöðu RTC og setja upphafstíma ef þörf krefur.Þaðan skaltu fylgjast með tímanum stöðugt og birtu hann á raðskjánum á læsilegu HH: mm: SS sniði til að sannreyna rétt samskipti milli Arduino og einingunnar.Kembiforrit og fínstilla á þessu stigi geta hagrætt þróunarferlinu mjög.Ef mál eins og röng tímaskjár eða villur í samskiptum eiga sér stað skaltu ganga úr skugga um að bókasafnið þitt sé uppfært og athugaðu vandlega allar tengingar.Úrræðaleit kerfisbundið, að prófa einstaka hluti í einu getur oft leitt í ljós rótina.Ráðgjöf á netinu eða auðlindir samfélagsins getur veitt skjótar lausnir á sameiginlegum áskorunum.

Forrit DS1307 RTC einingarinnar

Stafrænar klukkur og tímastimpil tæki

DS1307 er mikið notað í stafrænum klukkum og tækjum sem krefjast nákvæmrar tímamóta.Myndavélar, til dæmis, treysta á það til að bæta nákvæmum tímamörkum við myndir og myndbönd og hjálpa til við að skjalfesta atburði í tímaröð.Tímastimpill er einnig frábær í gagnaupptökubúnaði eins og umhverfisskynjara, þar sem nákvæmar skrár eru nauðsynlegar til að greina þróun og sögulega mælingar.Í aðsóknarkerfi tryggir DS1307 áreiðanlegar mælingar á innritun/út tíma starfsmanna til að viðhalda nákvæmum tímaskilum á vinnustöðum og stofnunum.

DIY verkefni og samþætting örstýringar

DS1307 RTC er í uppáhaldi vegna þess að I2C samskiptaviðmót þess gerir það auðvelt að parast við vinsæla örstýringar eins og Arduino og Raspberry Pi.DIY verkefni eins og sjálfvirknikerfi heima, vekjaraklukkur og bæranleg tækni fella oft þessa einingu fyrir áreiðanleika þess og einfaldleika.

Vélfærafræði og tímasetning nákvæmni

Í vélfærafræði er tímasetning nákvæmni góð fyrir verkefni eins og samstillingu, samhæfingu skynjara og siglingar.DS1307 veitir nákvæm klukkutæki, sem gerir vélmenni kleift að framkvæma aðgerðir með tilteknu millibili og viðhalda nákvæmu stjórn á rekstri þeirra.Það er almennt notað í sjálfstæðum vélmenni, dróna og iðnaðar vélfærafræði til að skipuleggja verkefni eins og skynjara gagnaöflun, mótorstýringu og hindrunar forðast með óaðfinnanlegri tímasetningu.

Netþjónar og dreifð kerfi

DS1307 RTC einingin er áreiðanleg lausn fyrir netþjóna og dreifð tölvukerfi þar sem krafist er samstilltra tímasetningar.Það aðstoðar við nákvæma gagnaskráningu og tryggir að tímamerki séu í samræmi við mörg tæki.Í dreifðum kerfum hjálpar það að samræma aðgerðir milli netþjóna með því að viðhalda sameiginlegri tilfinningu fyrir tíma.Öryggiskerfi njóta einnig góðs af nákvæmri tíma.

Gagnsemi valdamælir

Gagnfyrirtæki samþætta DS1307 oft í aflmælum til að tryggja nákvæma innheimtu og tímamerkingu á orkunotkunargögnum.Með því að skrá nákvæmlega tíma þegar raforkunotkun á sér stað veita þessir rafmagnsmælar gegnsæja og áreiðanlega skrá yfir orkunotkun.Þetta er frábært á svæðum þar sem innheimtu er háð dags háð, svo sem hámarks raforkuhraði.

Leikjatæki

Nútíma leikjatölvur og handfesta tæki nýta DS1307 fyrir innri klukku virkni.Einingin gerir kleift að nota tímabundna eiginleika, svo sem tímasettar áskoranir, atburði eða umbun sem eru háð klukkunni.Sem dæmi má nefna að leikir með dagskvöldstigum eða atburði treysta á DS1307 til að fylgjast nákvæmlega með og stjórna tíma í leiknum.

GPS einingar og leiðsögukerfi

DS1307 er notað í GPS einingum og leiðsögutækjum til að auka virkni þeirra.Tímabil er þörf í GPS -kerfum til að reikna út nákvæmar staði og samræma merki frá mörgum gervihnöttum.DS1307 tryggir að þessi tæki viðhalda nákvæmri tímasetningu, sem hefur bein áhrif á gæði og áreiðanleika leiðsögugagna.

Lækningatæki

Lækningatæki eru oft háð nákvæmri tímasetningu fyrir greiningar, eftirlit og skráningu sjúklinga.Tæki eins og insúlíndælur, hjartsláttartíðni og flytjanlegar hjartalínuritar eru með DS1307 til að fylgjast með tíma nákvæmlega fyrir lyfjaáætlanir, stöðugt eftirlit eða tímamörk sem skráð voru heilbrigðisgögn.Áreiðanleiki þess tryggir að þessi tæki virka stöðugt og bæta árangur sjúklinga.

Snjall heimatæki

Í vistkerfinu Smart Home finnur DS1307 einingin sinn stað í tækjum eins og hitastillir, ljósakerfi og öryggiskerfi heima.Það gerir þessum tækjum kleift að starfa á fyrirfram forrituðum áætlunum, svo sem að kveikja eða slökkva á ljósum á ákveðnum tímum, stilla hitastillinn allan daginn eða gera/gera kleift/slökkva á viðvörunarkerfi sjálfkrafa.Nákvæm tímasetning eykur skilvirkni og notagildi þessara kerfa.

Umhverfiseftirlitskerfi

Umhverfisskynjarar sem fylgjast með aðstæðum eins og hitastigi, rakastigi og loftgæðum nota DS1307 til að ná nákvæmum tímastemmdum upplestrum.Þessi gögn ávinningur fyrir rannsóknir, loftslagsrannsóknir og iðnaðarforrit þar sem fylgst verður með þróun með tímanum.Til dæmis, í landbúnaðarumsóknum, getur það hjálpað til við að fylgjast með raka jarðvegs eða veðurmynstri, sem gerir bændum kleift að taka upplýstar ákvarðanir byggðar á tíma og sögulegum gögnum.

Iðnaðar sjálfvirkni

Í verksmiðjum og iðnaðarverksmiðjum er DS1307 notað í sjálfvirkum kerfum til að skipuleggja og samræma verkefni.Vélar sem krefjast samstillingar, svo sem færibönd eða samsetningarlínu vélmenni, eru háð DS1307 fyrir áreiðanlega tímasetningu.Notkun þess í iðnaðarumhverfi bætir framleiðslugerfið og tryggir að rekstur sé framkvæmdur með nákvæmni.
