Að þróa samningur með þéttni mælingar með PS021 flísinni

Rýmd skynjarar hafa gjörbylt því sviði nákvæmra mælinga með því að umbreyta lúmskum breytingum á þéttni í framkvæmanleg gögn.Fjölhæfni þeirra, ásamt óvenjulegri upplausn og stöðugleika hitastigs, hefur gert þær nauðsynlegar í ýmsum atvinnugreinum.Samt sem áður, að mæla þéttni gildi undir 10 pf eru ótrúlegar áskoranir vegna áhrifa villtra og sníkjudýra, sem krefjast háþróaðrar hringrásar með auknu næmi og kraftmiklu svið.Þessi grein grefur í nýstárlega PS021 flís eftir ACAM, framúrskarandi lausn sem skilgreinir rafrýmdarmælingu með tíma til stafrænna umbreytingar, sem býður upp á ósamþykkt nákvæmni, skilvirkni og aðlögunarhæfni í fjölbreyttum skynjara forritum.

Vörulisti

Mælingareining með þéttni

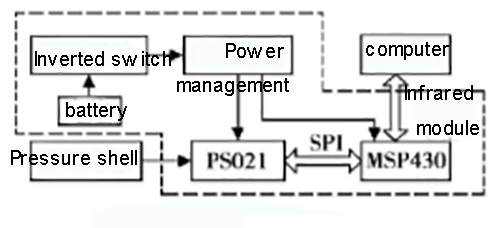

Mælingareiningin um ör-gapacitance er samningur og fágað tæki sem er hannað fyrir nákvæma þéttni mælingu.Aðalþættir þess fela í sér þrýstingsþolið hlíf, orkustjórnunarrás, PS021 flís og örstýringareining (MCU).Saman auðvelda þessir hlutar nákvæma gagnaöflun og vinnslu.

Í kjarna þess starfar einingin með því að umbreyta mínútu rafrýmd í 16 bita stafræna framleiðsla, þökk sé PS021 flísinni.MSP430 MCU gegnir mikilvægu hlutverki við að stjórna þessum gögnum í gegnum SPI viðmótið og geyma þau í leifturminni.Þegar þau eru unnin eru gögnin send til tölvu í gegnum innrautt samskiptaeining.Lokaniðurstöður birtast á myndrænan hátt með Visual Basic 6.0 hugbúnaði og bjóða upp á aðgengilegt viðmót til eftirlits.

Kraftstjórnunarkerfið tryggir orkunýtni með því að veita krafti bæði MSP430 MCU og PS021 flísinni á tímastýrðan hátt.Þetta tryggir ákjósanlegan árangur en lágmarka orkunotkun, sem gerir eininguna bæði áreiðanlegan og skilvirkan.

Lykilatriði í PS021 flísinni

PS021 flísin er tæknilegur burðarás mælingareiningarinnar.Það notar háþróaða tíma til stafrænu breytir (TDC) tækni til að skila öfgafullri orkunotkun og mikilli nákvæmni mælingum.Þessi framúrskarandi hönnun gerir PS021 flísina mjög fjölhæf fyrir ýmis forrit, þar með talið þrýstingskynjara, hröðunarskynjara og bilamælingar.Sumir af athyglisverðustu eiginleikum þess fela í sér:

Sveigjanleg stafræn mælingargeta: Það styður breitt mælingarsvið með nákvæmni allt að 22 bita, sem gerir kleift að ná nákvæmum og nákvæmum upplestrum.

SPI-samhæfð samskipti: Flísin tengist auðveldlega við örstýringar eða DSP í gegnum SPI viðmót og tryggir sléttan gagnaflutning.

Parasitic þéttbætur bætur: Innbyggður hringrás bætir fyrir sníkjudýr og eykur heildarmælingu.

Innbyggt hitamælingarhöfn: Þessi eiginleiki gerir kleift að safna hitastigsgögnum, sem er alvarlegt fyrir hitastigviðkvæm umhverfi.

Mælingarreglur og notkun

Mælingarferli einingarinnar á rætur í nákvæmum rafrænum meginreglum og tryggir nákvæmni við hvert skref.Svona virkar það:

Stilling þétti: Skynjunarþétti (Csensor) er tengdur við viðmiðunarþétti (CREF) í gegnum viðnám og myndar lágpassasíu.

Hringlaga hleðsla og losun: Notkun Analog Switch skiptir PS021 flísin á milli hleðslu og losar þétta.Þessar lotur eru hannaðar með jöfnum tímum og tryggja stöðuga notkun.

Mikil nákvæmni TDC PS021 flísar mælir tímann sem það tekur fyrir þétta að koma á stöðugleika við útskrift.

• Losunartími viðmiðunarþéttisins er skilgreindur sem τ1 = rcref.

• Losunartími skynjaraþéttisins er skilgreindur sem τ2 = rcsensor.

• Hlutfall þessara losunartíma (τ2/τ1 = csensor/cref) er notað til að reikna þéttni skynjarans.

PS021 flísin þýðir þetta hlutfall í 16 bita stafræna framleiðsla, sem er unnin og geymd af MCU.

Þessi mælingarferli endurtekur stöðugt og gerir kleift að rekja raunverulega mælingar á rafrýmdaskiptum.

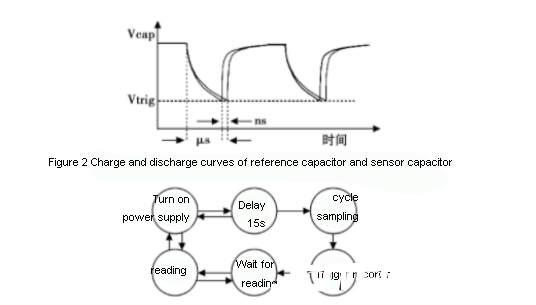

Sambandið á milli rafrýmdarbreytileika (ΔC) og samsvarandi tímaskipta (ΔT) er lýst.Grafið sýnir tímasetningarbreytingar í hleðsluhleðsluferlum þéttanna, þar sem jafnvel munur á nanósekúndu stigi endurspegla lúmskur rafrýmd.Þessi nákvæmni gerir einingunni kleift að greina mjög viðkvæm breytileika í skynjunarumhverfinu.

Samþætt hringrásarhönnun fyrir kerfi

Kerfishönnun

Í leit að því að auka orkunýtingu samþykkir kerfið einstaka stefnu: það rennur í lágmark kraftaástand eftir að hafa byrjað og vaknar aðeins við skynjun ytri kveikju.Þegar slík stund kemur upp tekur það virkan þátt í söfnun og varðveislu gagna sem spegla rafrýmd.Þessi gögn eru skráð af kostgæfni í leifturminni bæði á undan og eftir virkjun.Þessi aðferð, sem er víða viðurkennd í rafeindatækni, miðar að því að spara orku með því að tileinka sér rekstrarstarfsemi aðeins þegar ástandið kallar á það.Með því að beita þessari tækni nýtir kerfið á réttlátum auðlindum, útvíkkar líftíma rafhlöðunnar og tryggir nákvæma gagnaöflun - samfellda blöndu af tæknilegum yfirstéttum og hagnýtum gagnsemi.

Stjórnunareining

Í miðju PS021 hringrásarinnar liggur treysta á örstýringu.Valinn Ti MSP430 örstýring stendur upp úr fyrir lofsvert jafnvægi milli lítillar orkunotkunar og nægilegs minni, sem eykur í raun heildar skilvirkni kerfisins.Það er lykilatriði í að stjórna SPI samskiptum, samræma starfsemi PS021 og stjórna gagnageymslu.Geta þess til að takast á við innri stafræna kveikju og skjót gagna varðveisla sýnir hæfileika sína fyrir verkefnið og auðveldar sléttar aðgerðir með varla seinkun.Þessir eiginleikar endurspegla flækjurnar í nútíma lágkúlurás hönnun, þar sem skilvirkni mætir getu-tvöfalt áherslur tæknilegra framfara og vökva í rekstri.

Valdastjórnun

Kraftstjórnun er að veruleika með vandlegri tímasetningu aflgjafa einingar og notar LDO flís og hleðsludælu til að halda uppi stöðugu spennustigi.Íhlutir fá afl sem eru sértækir út frá sérstökum rekstrarþörfum og ná mikilli skilvirkni með því að fá afl beint frá rafhlöðunni þegar þess er krafist.Þessi sértæka kraftdreifing sýnir háþróaða aðferðir við valdastjórnun, dregur úr óþarfa orkanotkun og lengir líf flytjanlegs rafeindatækni.Fyrir þá sem eru í rafhlöðuháðum kerfum er það endurtekin og kraftmikil leit að fletta jafnvæginu milli aflþörf og afkösts.

Gagnalestrareining

GP2W0116YPS Innrautt eining gegnir lykilhlutverki í gagnasamskiptaramma kerfisins, sem gerir kleift að smita með lágum krafti til tölvna.Uppfyllir IRDA1.2 Staðlar, það nær gagnaflutningshraða frá 2,4 kb/s í 115,2 kb/s og tryggir öflug þráðlaus samskipti.

Þróun kerfis hugbúnaðar

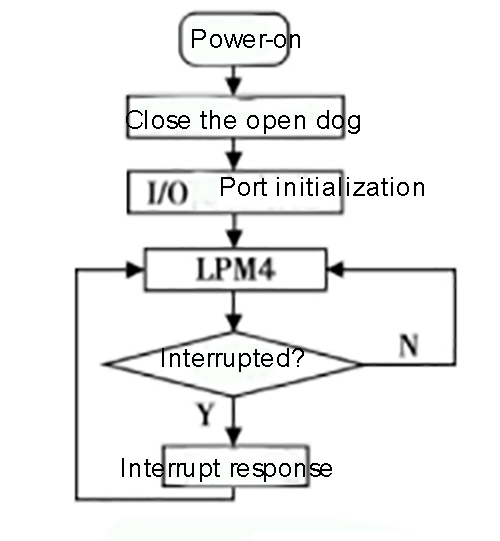

Stjórnunarhugbúnaðurinn notar C tungumál til að hafa umsjón með gagnaöflun og sendingu og leggur áherslu á skilning hugbúnaðarins og aðlögunarhæfni.Í kjarna þess skiptir ríkjandi lykkju stjórnun valdaríkjanna og meðhöndlar duglega truflanir.Þetta undirstrikar leitina að því að hanna kerfi sem forgangsraða litlum orku neyslu.

Jafnvægi læsileika og færanleika

Að föndra hugbúnað í C veitir þér beina stjórnun yfir kerfisauðlindum og tryggir aðlögunarhæfni á ýmsum vélbúnaðarpöllum.Þessi ákvörðun auðveldar hagræðingu á frammistöðu meðan hún gerir kerfum kleift að þróast með framþróun tækni.Reynsla af höndum sýnir fram á að skýr kóða uppbygging auðveldar áframhaldandi viðhald og leggur áherslu á gildi þess að einbeita sér að læsileika meðan á þróunarferlinu stendur.

• Orkustjórnunartækni : Í atburðarásum þar sem kerfi verða að virka stöðugt með lágmarks orkunotkun verður skilvirk orkustjórnun nauðsyn.Kjarni stjórnunarhugbúnaðarins, aðal lykkjan, skar sig fram úr því að stjórna umbreytingum milli aflríkja, sem leiðir til langvarandi endingartíma rafhlöðunnar og bætta áreiðanleika kerfisins.Innan greinarinnar er viðurkennt sem aðferð til að fella forspárgreiningu á valdastjórnun sem aðferð til að draga enn frekar úr orkunotkun án þess að draga úr afkomu.

• Sigla um truflanir fyrir hagræðingu kerfisins: Að svara truflunum er virkt til að viðhalda afköstum kerfisins og skilvirkri gagnavinnslu.Arkitektúrinn ætti að samþætta sterka fyrirkomulag til að takast á við ýmsar truflanir og tryggja að hættuleg verkefni séu forgangsraðað meðan minna brýnni er frestað.Lærdómur frá alhliða dreifingu kerfisins benda til þess að það að ná jafnvægi milli skjóts viðbragða og viðráðanlegs vinnuálags stjórnanda eykur afköst kerfisins.

Aðferðir í mælitækni

Sameining háþróaðra rafrásar í rafrýmd manometers táknar verulega framfarir í nákvæmni mælingar á ballistískum þrýstingi.Þessi bylting gerir kleift að fá viðkvæmt raunverulegt eftirlit með rafrýmdafbrigði innan flókins sprengiefni, sem nærir djúpri löngun til að átta sig á skjótum og kraftmiklum umbreytingum.

Í þessum flóknu stillingum vaknar árangursrík samþætting frá vandaðri athygli á hverri mínútu þátt.Nákvæmni mælinga er að mestu leyti mótað af stöðugleika mannamælishluta og endingu hönnunar þess gegn utanaðkomandi truflunum.Þú getur skapað aðferðir á skapandi hátt til að draga úr hávaða og truflunum, að tryggja að gögn séu áfram gagnsæ jafnvel við erfiðar aðstæður.Þessi aðferð getur falið í sér snjall notkun hlífðaraðferða og skynsamlegt val á efnum sem þekkt eru fyrir sterka hitauppstreymi þeirra.

Þegar hún fékk gögnin kallar túlkun þess á notkun flókinna reiknirita til að greina nákvæmlega breytingar á þéttni.Flóknar smáatriði um sprengiefni, svo sem þrýstingspípa og skyndilegar breytingar á umhverfinu, þurfa ítarlega greiningarramma.Þú getur oft notað uppgerð líkön til að spá fyrir um hugsanlega óreglu og sannreynt áhrif þeirra á nákvæmni mælinga.Innsýn sem dregin er út úr þessum gerðum stuðlar verulega að betrumbætur á tilraunaaðferðum og styrkingu á seiglu kerfisins.

Niðurstaða

PS021 flísin og samþætting hans í nútíma mælingarrásum tákna bylting í rafrýmd skynjunartækni.Með því að takast á við margbreytileika mælinga með litlum örvum setur það nýjan staðal fyrir nákvæmni, hraða og áreiðanleika.Modular hönnun þess og orkunýtni notkun gerir óaðfinnanlegu samþættingu kleift í fjölbreytt forrit, allt frá bifreiðakerfum til neytandi rafeindatækni.Eftir því sem atvinnugreinar halda áfram að krefjast meiri nákvæmni og nýsköpunar leggur áhersla á háþróaða lausnir eins og PS021 flísina fram áberandi nálgun til að vinna bug á hefðbundnum takmörkunum og ryðja brautina fyrir umbreytandi framfarir í skynjara tækni og víðar.
