Stafræn merkjavinnsla (DSP): Hvernig það virkar, íhlutir, tækni og forrit

Þú munt læra hvað Digital Signal Processing (DSP) er og hvernig merki verða gagnleg stafræn gögn.Það sýnir hvernig merki eru tekin, síuð, tekin sýni, unnin og breytt aftur í nothæf úttak.Þú munt einnig sjá helstu kerfishluta, algengar DSP tækni, lykilframmistöðubreytur og dæmigerð forrit.Að lokum ber hann DSP saman við hliðræna merkjavinnslu svo þú veist hvenær hver þeirra er notuð.

Vörulisti

Mynd 1. Stafræn merkjavinnsla (DSP)

Hvað er Digital Signal Processing (DSP)?

Digital Signal Processing (DSP) er aðferðin til að greina og breyta merki á stafrænu formi, hvort sem þau koma frá mælingum eða þegar stafrænum heimildum.Líkamleg merki eins og hljóð, hitastig, titringur, spenna, myndir og útvarpsbylgjur eru oft umbreytt í hliðræn rafmerki með skynjurum og síðan stafræn með hliðrænum-í-stafrænum breyti (ADC), þó að sumir skynjarar sjái fyrir stafrænum útgangi beint.Einu sinni í tölulegu formi síar örgjörvi hávaða, dregur út upplýsingar, eykur gæði eða þjappar gögnum saman áður en þau eru send í geymslu-, skjá- eða samskiptakerfi.DSP gerir rafrænum kerfum kleift að stærðfræðilega greina, umbreyta og endurbyggja merki með því að nota tölulegar reiknirit í stað eingöngu hliðrænna hringrása.

Hvernig virkar stafræn merkjavinnsla?

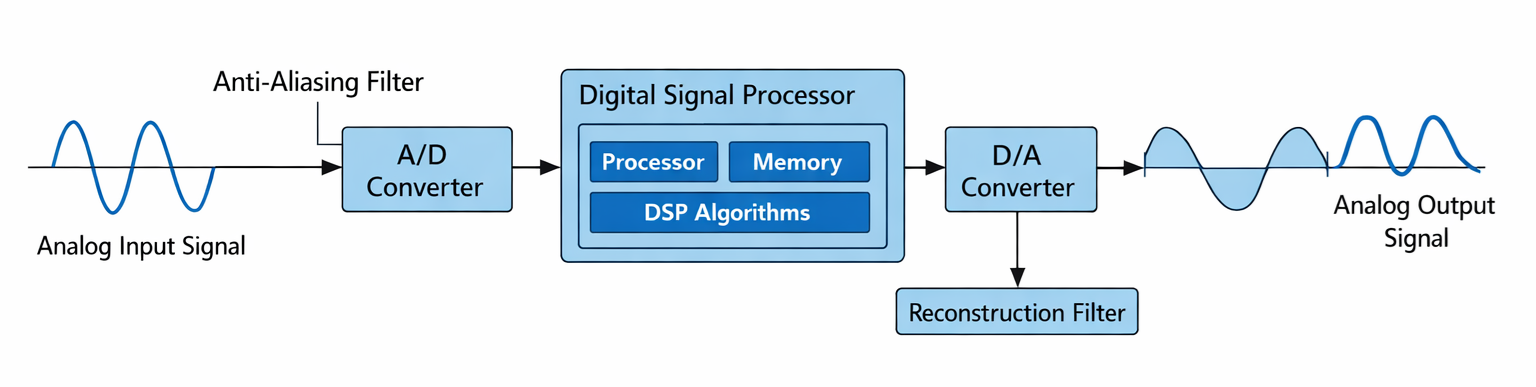

Mynd 2. DSP vinnuregla

Dæmigert DSP mælikerfi starfar í röð sem breytir merki í stafrænt form til útreikninga, þó að sum DSP kerfi vinni nú þegar stafræn gögn og þurfi ekki hliðstæða umbreytingu.Eins og sýnt er á skýringarmyndinni byrjar ferlið með hliðrænu inntaksmerki framleitt af skynjara eins og hljóðnema, loftneti eða mælitæki.Fyrir stafræna væðingu fer merkið í gegnum anti-aliasing síu sem takmarkar merkjabandbreiddina við minna en helming sýnatökutíðni til að koma í veg fyrir aliasing röskun.Skilyrta bylgjuformið fer síðan inn í A/D breytirinn (ADC), þar sem sýnishorn er tekið á honum með sérstöku millibili og magnbundið í stakt amplitude stig, sem framleiðir tvíundarlega stafræna framsetningu.

Stafrænu gögnin eru síðan unnin af vinnslukerfi eins og DSP flís, örstýringu, CPU, GPU eða FPGA sem keyrir DSP reiknirit sem framkvæma stærðfræðilegar aðgerðir eins og síun, umbreytingu og uppgötvun.Eftir vinnslu er stafræna úttakið sent í D/A breytirinn (DAC) til að endurskapa hliðrænt merki.Vegna þess að DAC framleiðir stiga (núllraða hald) nálgun á bylgjuforminu, fer það í gegnum endurbyggingarsíu sem jafnar bylgjuformið og framleiðir jafnaða bandtakmarkaða hliðræna nálgun á upprunalega merkinu.

Íhlutir í DSP kerfi

Hluti	Virka
Skynjari / Transducer	Breytir a líkamlegt magn í raf- eða stafrænt merki
Analog Framhlið	Framkvæmir merkjaskilyrði eins og mögnun, viðnámssamsvörun, stig tilfærslu og vernd
Anti-aliasing Sía	Takmarkanir merkjabandbreidd að minna en helmingi sýnatökutíðni til að koma í veg fyrir samheiti
ADC	Sýnishorn og magnar hliðræna merkið í stafræn gögn
DSP örgjörvi	Keyrir DSP reiknirit og stærðfræðilegar aðgerðir á stafrænum gögnum
Minni	Verslanir forrit, stuðlar, millistuðlar og inntaks-/úttaksgögn
DAC	Breytir stafræn gögn yfir í stiga hliðrænt merki sem venjulega þarfnast endurbyggingarsíun
Úttakstæki	Analog stýrikerfi, skjá, geymslukerfi eða stafrænt samskiptaviðmót

Tegundir stafrænnar merkjavinnslutækni

Síunartækni

Sía er ferlið við að fjarlægja óæskilega hluta merkisins á sama tíma og gagnlegar upplýsingar eru geymdar.Hávær bylgjulögun fer inn í stafrænu síuna og hreinni bylgjulögun birtist við úttakið.FIR síur virka aðeins með núverandi og fyrri inntaksgildum, sem gerir þær stöðugar og fyrirsjáanlegar.IIR síur endurnýta fyrri úttak til að búa til skarpari síun með færri útreikningum.Vegna þessarar endurgjafarhegðunar verða IIR síur að vera vandlega hannaðar til að forðast óstöðugleika.Þessar stafrænu síunaraðferðir eru almennt notaðar til að fjarlægja hávaða í hljóðmerkjum og skynjaramælingum.

Umbreytingartækni

Umbreytingarvinnsla breytir merki í annað stærðfræðilegt form þannig að auðveldara sé að fylgjast með eiginleikum þess.Bylgjulöguninni er breytt úr tímabreytingum í aðra framsetningu sem sýnir falin smáatriði.FFT sýnir tíðnihluti merkisins greinilega.DCT hóparnir gefa merki um orku á skilvirkan hátt fyrir margmiðlunarþjöppunarkerfi.Wavelet umbreytingin sýnir bæði stutta og langa merkjaeiginleika á mismunandi mælikvarða.Þessar umbreytingar eru notaðar til að rannsaka merki í samskipta- og fjölmiðlaforritum.

Litrófsgreining

Litrófsgreining skoðar hvernig merkjaorka dreifist yfir tíðni.Bylgjulögun er breytt í litróf sem inniheldur toppa á ákveðnum tíðnum.Frá þessu sjónarhorni er hægt að mæla harmoniku og bandbreidd beint.Ríkjandi tónar verða sýnilegir jafnvel þegar erfitt er að taka eftir þeim í upprunalegu bylgjuforminu.Þessi aðferð er gagnleg fyrir titringsgreiningu og útvarpsmerkjaskoðun.Það hjálpar til við að ákvarða hvort merki hegðar sér eðlilega eða inniheldur óeðlilega hluti.

Aðlögunarhæf vinnsla

Aðlögunarvinnsla stillir sjálfkrafa kerfishegðun út frá gögnum sem berast.Úttaksvillan berst aftur inn í kerfið til að betrumbæta viðbrögð þess.Reikniritið uppfærir stöðugt innri færibreytur til að passa við breyttar aðstæður.Þetta gerir kerfinu kleift að fylgjast með hávaða eða truflunum með tímanum.Það er almennt notað í bergmálsdeyfingu og bakgrunnshávaðabælingu.Niðurstaðan er hreinna og stöðugra merki í kraftmiklu umhverfi.

Þjöppunarvinnsla

Þjöppunarvinnsla minnkar stærð stafrænna gagna en varðveitir mikilvægar upplýsingar.Stór gagnastraumur verður minni kóðaður straumur eftir vinnslu.Óþarfi mynstur eru fjarlægð og minna áberandi smáatriði gætu verið einfaldaðar.Þetta dregur úr geymsluþörf og flutningsbandbreidd.Hljóð-, mynd- og myndsnið treysta mjög á þessa tækni.Það gerir hraðari samskipti og skilvirka meðhöndlun gagna í margmiðlunarkerfum.

Tæknilýsing  DSP

Parameter	Talnasvið
Sýnatökuhlutfall	8 kHz (tal), 44,1 kHz (hljóð), 96 kHz–1 MHz (tækjabúnaður)
Upplausn (Bitadýpt)	8-bita, 12-bita, 16-bita, 24-bita, 32-bita fljótandi
Vinnsla Hraði	50 MIPS - 2000+ MIPS eða 100 MMAC/s – 20 GMAC/s
Dynamic Range	~48 dB (8 bita), 72 dB (12 bita), 96 dB (16 bita), 144 dB (24 bita)
Seinkun	<1 ms (stýring), 2–10 ms (hljóð), >50 ms (straumspilun ásættanlegt)
Merki til hávaða Hlutfall (SNR)	60 dB–140 dB fer eftir gæðum breytisins
Minni Getu	32 KB – 8 MB vinnsluminni á flís, ytra minni allt að GB
Kraftur Neysla	10 mW (færanlegt) – 5 W (afkastamikil DSP)
Lengd orðs	16 bita fastur, 24 bita fastur, 32 bita fljótandi punktur
Klukka Tíðni	50 MHz – 1,5 GHz
Afköst	1–500 Msýni/s
Viðmót Bandbreidd	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC nákvæmni	±0,5 LSB til ±4 LSB
DAC Upplausn	10 bita - 24-bita
Í rekstri Hitastig	−40°C að +125°C (iðnaðarflokkur)

Umsóknir af DSP

Stafræn merkjavinnsla er notuð til að mæla, bæta og greina merki sjálfkrafa, þar á meðal eftirfarandi forrit:

• Hljóðvinnsla (hávaðabæling, bergmálsdeyfð, tónjafnari)

• Talgreining og raddaðstoðarmenn

• Myndvinnsla í stafrænum myndavélum (móahreinsun, síun, endurbætur og þjöppun)

• Líffræðilegt eftirlit með merkjum (EKG, heilarit) og læknisfræðileg myndgreining (ómskoðun)

• Þráðlaus samskiptakerfi (mótun, demodulation, rásarkóðun, samstilling og jöfnun)

• Ratsjár- og sónarskynjun

• Vöktun á titringi í iðnaði

• Vörn raforkukerfis og harmonic greining

• Mótorstýringar- og sjálfvirkniviðbragðskerfi

• Vídeóþjöppun og streymimerkjamál

DSP vs Analog Signal Processing

Eiginleiki	Stafræn Merkjavinnsla	Analog Merkjavinnsla
Merki Fulltrúar	Sýnishorn gildi í sérstökum tímaþrepum (t.d. 44,1 kHz sýnatöku)	Stöðugt spennu/straumsbylgjuform
Amplitude Nákvæmni	Magngreind stig (t.d. 2¹⁶ = 65.536 stig á 16 bita)	Stöðugt en takmarkað af nákvæmni íhluta (±1–5%)
Tíðni Nákvæmni	Nákvæmlega töluleg tíðnihlutföll	Drift fer eftir um RC/LC vikmörk og hitastig
Endurtekningarhæfni	Samhljóða úttak fyrir sömu gögn og kóða	Mismunandi milli eininga og yfir tíma
Hávaði Næmi	Aðeins framhlið fyrir áhrifum eftir umbreytingu	Hávaði safnast upp í gegnum alla hringrásina
Hitastig Stöðugleiki	Lágmarks breyting (stafræn rökfræði þröskuldur byggður)	Hagnaður og offset er breytilegt eftir °C stuðli íhluta
Kvörðun Krafa	Venjulega einu sinni eða ekkert	Oft krefst reglubundinnar endurkvörðunar
Breyting Aðferð	Firmware/hugbúnaður uppfærsla	Vélbúnaður endurhönnun krafist
Langtíma Drift	Takmarkað við nákvæmni klukku (ppm stig)	Hluti öldrun veldur %-stigi reki
Stærðfræði Aðgerðir	Nákvæmt reikningur (leggja saman, margfalda, FFT)	Um það bil með því að nota hringrásarhegðun
Dynamic Endurstilling	Rauntíma skipta um reiknirit möguleg	Lagað staðfræði
Töf Hegðun	Fyrirsjáanlegt vinnslutöf (µs–ms)	Næstum augnablik en er breytilegt með fasaskiptingu
Skalanleiki	Flækjustig hækkar miðað við útreikning	Flækjustig hækkar með bættum íhlutum
Samþætting Stig	Einn flís getur komið í stað margra hringrása	Krefst marga staka íhluti
Dæmigert Umsóknir	Mótald, hljóð vinnsla, myndvinnsla, stjórnunarrökfræði	RF mögnun, hliðræn síun, aflmögnun

Niðurstaða

DSP breytir merkjum í stak gögn svo hægt sé að sía þau, umbreyta, greina, þjappa og túlka með stærðfræðilegum reikniritum.Afköst kerfisins eru háð sýnatökuhraða, upplausn, vinnsluhraða, hreyfisviði, leynd og hávaðahegðun.Sveigjanleiki þess og stöðugleiki gerir það að verkum að það hentar fyrir samskipti, margmiðlun, eftirlit, læknisfræðilegt eftirlit og iðnaðargreiningu, á meðan hliðræn vinnsla er áfram gagnleg fyrir einföld verkefni eða mjög litla leynd.Saman bæta báðar aðferðir hvor aðra upp í nútíma rafeindakerfum.
