EP2S60F1020I4 Tækjaleiðbeiningar fyrir rökfræði, minni og inn/út

Þú færð skýra yfirsýn yfir hvað EP2S60F1020I4 FPGA færir kerfið þitt og hvernig það passar inn í krefjandi hönnun.Þetta tæki pakkar miklu magni af rökfræði, minni og I/O í einn flís, sem gerir þér kleift að sjá um stjórn, gagnaflutning og vinnslu á sama tíma.Þú getur treyst á stöðuga tímasetningu, samhliða notkun og sveigjanlegar tengingar til að byggja upp kerfi sem halda áfram að svara.Allt frá iðnaðarpöllum til samskiptavélbúnaðar, þessi FPGA hjálpar þér að sameina frammistöðu og samþættingu án þess að bæta við aukahlutum.

Vörulisti

EP2S60F1020I4 Yfirlit

The EP2S60F1020I4 er forritanlegt rökfræðitæki með miklum þéttleika sem er hannað til að takast á við flókin stafræn stjórnunar- og gagnavinnsluverkefni innan eins flísar.Það býður upp á stóran hóp af stillanlegum rökfræði, innbyggðu minni og sveigjanlegum inn- og úttakstengingum sem pakkað er í 1020 kúlu FBGA sniði.Tækið styður samhliða aðgerðir og fyrirsjáanlega vélbúnaðarhegðun, sem gerir það hentugt fyrir kerfi sem krefjast hraðrar gagnameðferðar og stöðugrar rauntímasvörunar.Algeng notkun er meðal annars iðnaðarstýringarpallar, samskiptabúnaður og innbyggð kerfi þar sem samþættingarþéttleiki og afköst eru í jafnvægi.Ertu að leita að EP2S60F1020I4?Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

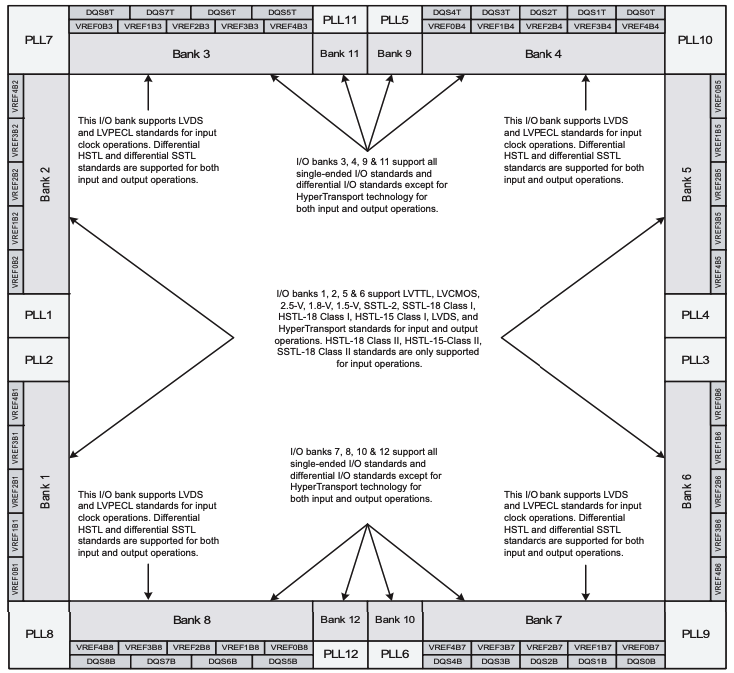

I/O bankar EP2S60F1020I4

EP2S60F1020I4 er skipt í marga númeraða I O banka sem raðað er um jaðar tækisins og flokkar inntaks- og úttakspinna eftir sameiginlegum spennutilvísunum og studdum merkjastöðlum.Bankar 1, 2, 3, 4, 5 og 6 styðja LVDS og LVPECL fyrir inntaksklukkuaðgerðir, ásamt mismunadrifandi HSTL og SSTL stöðlum fyrir bæði inntak og úttak.Bankar 3, 4, 7, 8, 9, 10, 11 og 12 styðja að auki einhliða og mismunastaðla, þar á meðal LVTTL, LVCMOS, HSTL, SSTL, LVDS og HyperTransport, með sumum stöðlum sem takmarkast við inntaksaðgerðir.Sérstakir PLL blokkir eru staðsettir við hlið tiltekinna banka til að gera klukkumyndun og dreifingu kleift, en VREF og DQS merkingar gefa til kynna viðmiðunarspennu og gagnastrobe tengingar fyrir minni og háhraða tengi.

EP2S60F1020I4 CAD gerð

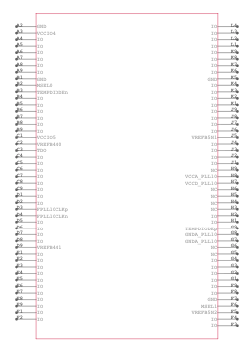

EP2S60F1020I4 tákn

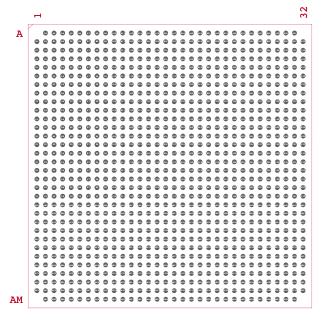

EP2S60F1020I4 Fótspor

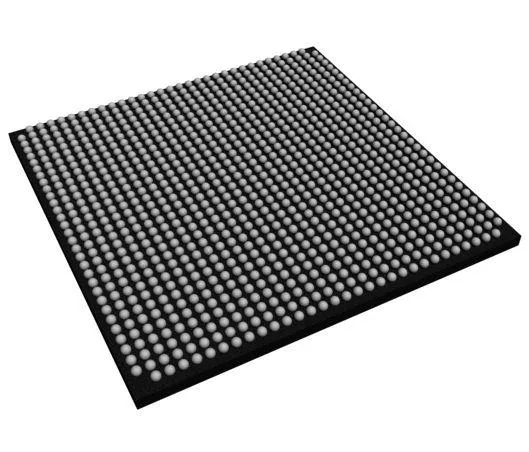

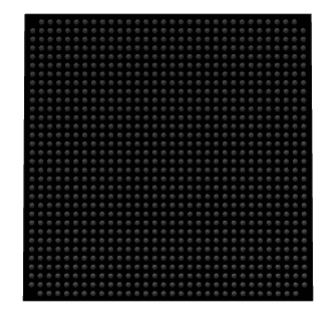

EP2S60F1020I4 3D líkan

Eiginleikar EP2S60F1020I4

High Density Programmable Logic Architecture

EP2S60F1020I4 er hannað til að styðja stór stafræn kerfi innan eins forritanlegs tækis.Uppbygging þess gerir kleift að stilla og framkvæma margar rökfræðilegar aðgerðir á sama tíma, sem hjálpar til við að draga úr þörfinni fyrir fleiri stuðningshluta.Þessi nálgun styður fyrirferðarlítið kerfisskipulag en viðheldur stöðugri hegðun meðan á notkun stendur.

Rökfræðigeta og innra skipulag

Tækið inniheldur 60.440 rökfræðilega þætti sem eru skipulagðir í 3.022 rökkerfiseiningar.Þetta innra fyrirkomulag styður skipulegt merkjaflæði og stöðuga tímasetningarhegðun þvert á flókna hönnun.Það gerir hönnuðum kleift að byggja upp skipulagða stjórnunarrökfræði, gagnaleiðir og vinnslublokkir án óhóflegrar innri þrengsla.

Á Chip Memory Resources

Alls eru 2.544.192 bitar af samþættu minni í boði fyrir gagnageymslu og biðminni.Þetta minni er hægt að nota fyrir tímabundna gagnameðferð, uppflettitöflur eða innri stöðugeymslu.Að hafa minni á sama tæki dregur úr trausti á ytra minni og styttir gagnaaðgangsleiðir.

Víðtæk inntaks- og útgangstenging

Allt að 718 notendainntaks- og úttakspinnar eru til staðar fyrir tengingu við ytri tæki og undirkerfi.Þessi háa pinnafjöldi styður breitt gagnaviðmót og mörg stjórnmerki.Það gerir tækinu kleift að hafa samskipti við flókin kerfi sem krefjast margra ytri tenginga.

Rekstrarsvið kjarnaspennu

Kjarnarökfræðin starfar á spennusviðinu 1,15 V til 1,25 V. Þetta svið styður stöðugan innri rekstur á sama tíma og hún er í samræmi við algengar kröfur um lágspennu stafrænt kerfi.Rétt spennustjórnun hjálpar til við að viðhalda fyrirsjáanlegri hegðun við notkunarskilyrði.

Yfirborðsfestingar FBGA pakkasnið

EP2S60F1020I4 er í 1020 kúlu FBGA pakka með 33 x 33 millimetra fótspor.Þessi pakki styður mikinn tengingarþéttleika en heldur stjórn plássnotkunar á borði.Það hentar fyrir fjöllaga borð þar sem þéttleiki merkjaleiðar er mikill.

Breitt rekstrarhitasvið

Tækið styður rekstrarhitastig frá mínus 40 gráður á Celsíus til 100 gráður á Celsíus.Þetta svið gerir áreiðanlega notkun kleift í umhverfi með mismunandi hitauppstreymi.Það styður notkun í kerfum sem verða fyrir hitabreytingum yfir langan tíma.

Deterministic vélbúnaðarhegðun

Innri uppbyggingin er hönnuð til að skila endurteknum og fyrirsjáanlegum árangri meðan á notkun stendur.Tímasetningarhegðun er stöðug þegar hún hefur verið stillt, sem styður kerfi sem treysta á föst svörunarmynstur.Þessi eiginleiki er gagnlegur í stjórnunarmiðaðri og rauntíma stafrænni hönnun.

Hentar fyrir krefjandi kerfisumhverfi

Sambland af rökfræðigetu, minnisauðlindum og víðtækri tengingu styður notkun í flóknum innbyggðum og iðnaðarkerfum.Tækið hentar vel fyrir forrit sem krefjast þéttrar samþættingar, stöðugrar notkunar og langtímaáreiðanleika við stöðugt vinnuálag.

EP2S60F1020I4 Tæknilýsingar

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	Intel
Spenna - Framboð	1,15V ~ 1,25V
Samtals vinnsluminni bitar	2544192
Tækjapakki fyrir birgja	1020-FBGA (33x33)
Röð	Stratix® II
Pakki / hulstur	1020-BBGA
Pakki	Bakki
Rekstrarhitastig	-40°C ~ 100°C (TJ)
Fjöldi rökfræðilegra þátta/fruma	60440
Fjöldi rannsóknarstofa/CLB	3022
Fjöldi I/O	718
Gerð uppsetningar	Yfirborðsfesting
Grunnvörunúmer	EP2S60

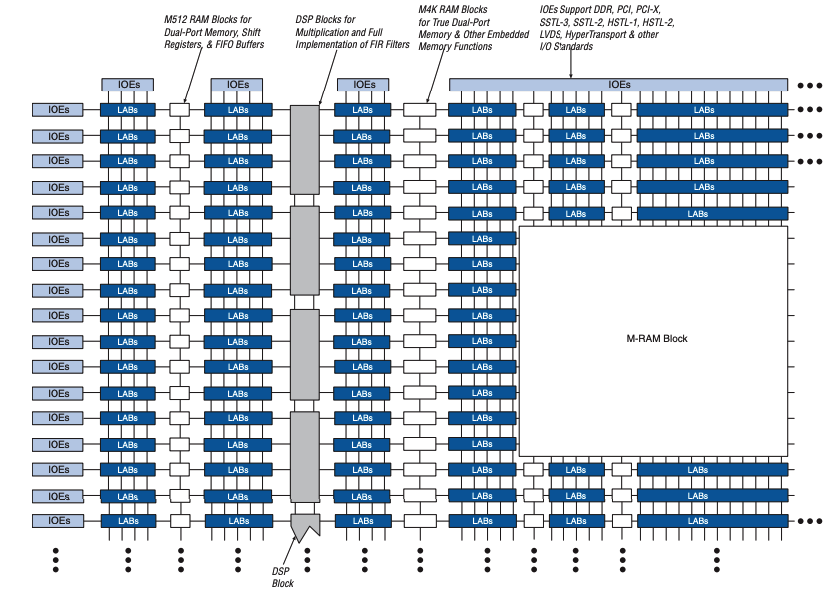

Bálkamynd af EP2S60F1020I4

EP2S60F1020I4 arkitektúrinn er settur upp sem tvívíddar forritanlegt efni og samanstendur af endurteknum dálkum af Logic Array Blocks sem eru tengdir í gegnum stigveldisleiðarkerfi.Innbyggt í rökfræðiefnið eru M512 vinnsluminni kubbar fyrir lítið tvöfalt tengiminni, vaktaskrár og FIFO aðgerðir, ásamt stærri M4K vinnsluminni kubbum sem styðja raunverulegt tvöfalt tengiminni og almenna innbyggða geymslu.Miðstýrð M vinnsluminni blokk veitir meiri þéttleika á flísaminni fyrir magngagnastuðm.Sérstakir DSP blokkir eru staðsettir nálægt miðjunni til að styðja við margföldun og síunaraðgerðir án þess að neyta almennra rökfræðiauðlinda.Inntaks- og úttakseiningar eru dreift um jaðar tækisins, sem gerir kleift að styðja við marga merkjastaðla og háhraðaviðmót á sama tíma og jafnvægi er viðhaldið aðgengi að innri rökfræði og minni uppbyggingu.

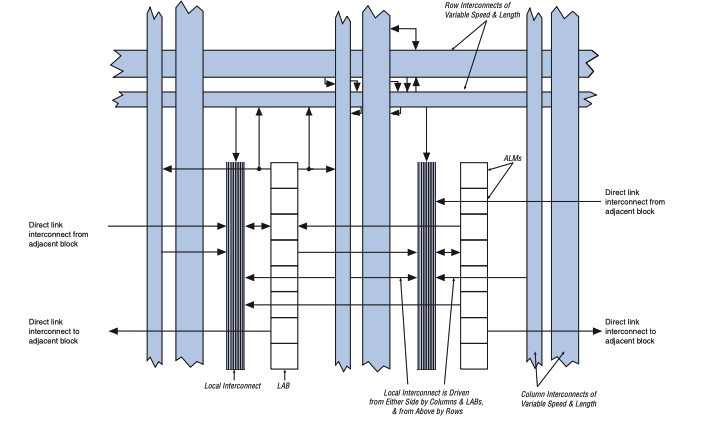

LAB uppbygging EP2S60F1020I4

EP2S60F1020I4 uppbyggingin er skipulögð í kringum Logic Array Block og flokkar margar aðlögunarrökeiningar sem eru tengdar með staðbundnum, röðum og dálkum samtengingum af mismunandi lengd og hraða.Hvert rannsóknarstofu er tengt við aðliggjandi blokkir í gegnum beinar tengingar sem draga úr beinatafir fyrir nærliggjandi rökfræði.Staðbundnar samtengingarlínur veita stuttar, litla leynd slóðir innan LAB, en rað- og dálkatengingar gera merkjadreifingu yfir stærri svæði tækisins.Lóðréttar tengingar leyfa merki að fara á milli LABs fyrir ofan og neðan, styðja sveigjanlega rökfræði staðsetningu og fyrirsjáanlega merkjaleiðingu um forritanlegt efni.

Umsóknir um EP2S60F1020I4

Fjarskiptainnviðabúnaður

EP2S60F1020I4 er notað í föstum samskiptabúnaði sem stjórnar stöðugu gagnaflæði og skipulagðri merkjameðferð.Mikil rökgeta þess styður verkefni eins og pakkavinnslu, rammastjórnun og samhæfingu tímasetningar innan grunnstöðva og nethnúta.Breitt inntaks- og úttaksvið gerir beina tengingu við margar gagnaleiðir og stjórnviðmót.

Afkastamikil innbyggð tölvukerfi

Í innbyggðum tölvukerfum sameinar þetta tæki stjórnunarrökfræði, gagnaflutninga og vinnsluaðgerðir í einni forritanlegri einingu.Það styður samhliða aðgerðir sem hjálpa til við að stjórna flóknu vinnuálagi á sama tíma og kerfishegðun er fyrirsjáanleg.Þetta gerir það hentugt fyrir innbyggð kerfi sem krefjast þéttrar samþættingar og stöðugrar frammistöðu.

Iðnaðar sjálfvirkni og stýrikerfi

EP2S60F1020I4 er notað í sjálfvirknikerfum þar sem samræmd eftirlit og hröð viðbrögð eru nauðsynleg.Það styður rauntíma eftirlit, raðgreiningu og stjórnunarrökfræði fyrir vélar og vinnslubúnað.Uppbygging þess gerir mörgum stjórnlykkjum og gagnaleiðum kleift að starfa saman án truflana.

Gagnaöflun og merkjavinnslukerfi

Þetta tæki hentar vel fyrir palla sem safna og vinna mikið magn af stafrænum gögnum.Á flís minni styður biðminni og milligeymslu, en samhliða rökfræði gerir skipulagða gagnameðferð kleift.Þessir eiginleikar hjálpa til við að viðhalda stöðugu gagnaflæði í mæli- og vinnslukerfum.

Net- og skiptibúnaður

Mikill fjöldi tiltækra inntaks- og úttakspinna gerir EP2S60F1020I4 kleift að tengjast mörgum tengjum og stjórnmerkjum.Það styður fast netkerfi sem krefjast stöðugrar gagnaleiðar og skiptihegðun.Tækið sér um samræmdar merkjaleiðir á sama tíma og viðheldur fyrirsjáanlegri tímasetningu.

Geimferða- og varnarkerfi með breitt hitastig

Stuðlað hitastig gerir kleift að nota í kerfum sem verða fyrir breytilegum hitaskilyrðum.Tækið styður stöðuga notkun í umhverfi þar sem stöðugrar hegðunar er krafist yfir langan notkunartíma.Þetta gerir það hentugur fyrir vélbúnað sem er notaður á stýrðum og vettvangsbundnum kerfum.

Kostir og gallar EP2S60F1020I4

Kostir

• Hár rökfræðiþéttleiki styður flókna stafræna kerfissamþættingu

• Mikill fjöldi notendainntaks- og úttakspinna einfaldar breitt kerfisviðskipti

• Umtalsvert á flís minni dregur úr ósjálfstæði á ytri minnistækjum

• Breitt rekstrarhitasvið styður notkun í stýrðu og erfiðu umhverfi

• Fyrirsjáanleg tímasetningarhegðun styður stöðugan og endurtekinn kerfisrekstur

Ókostir

• Meiri orkunotkun samanborið við forritanleg tæki með lægri þéttleika

• Stór FBGA pakki eykur flókið borðskipulag

• Krefst vandaðrar orku- og hitastjórnunar í þéttri hönnun

• Hentar ekki fyrir forrit sem þurfa þétta eða litla pinnafjölda pakka

EP2S60F1020I4 Valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu Case/Notes
EP2S60F1020I5	Intel	Háþéttni Stratix II FPGA með miklum fjölda rökfræðilegra þátta og innbyggðra minnisblokka.Hannað fyrir yfirborðsfestingu og áreiðanlega notkun á hitastigi iðnaðarins.	Notað í fjarskiptainnviðum, háhraða gagnavinnslu og háþróuðum innbyggðum kerfum sem krefjast sterkrar tölvuafkasta.
EP2S60F1020C4	Intel	Stratix II FPGA fyrir viðskiptahitastig sem býður upp á sama kjarnaarkitektúr og minnisauðlindir og iðnaðarútgáfur, fínstilltar fyrir stýrt umhverfi.	Hentar fyrir netbúnað, gagnaöflunarkerfi og tölvukerfi sem notaðir eru við innandyra eða reglur.
EP2S60F1020C4N	Intel	Þetta afbrigði heldur Stratix II afkastamikilli rökfræðiarkitektúr á meðan það styður fyrirferðarlítil yfirborðsfestingar umbúðir fyrir þétt PCB skipulag.	Hentar vel fyrir stóra innbyggða vettvang, samskiptakerfi og hönnun sem krefst mikillar rökfræðiþéttleika með skilvirkri notkun borðpláss.

Um Intel

Intel er alþjóðlegt tæknifyrirtæki sem er þekkt fyrir að hanna stafræna vettvang sem notaður er í tölvu-, fjarskipta- og innbyggðum kerfum.Vöruúrval þess nær yfir forritanlega rökfræði, örgjörva, minnislausnir og stuðningshugbúnað sem gerir sveigjanlega kerfishönnun og langan endingartíma kleift.Intel leggur áherslu á stigstærð arkitektúr sem styður fjölbreytt úrval af frammistöðu og samþættingarþörfum, allt frá innbyggðri stjórn til stórra gagnadrifna vettvanga.Fyrirtækið heldur úti umfangsmiklum tækniskjölum og þróunarvistkerfum sem styðja áreiðanlega hönnun, löggildingu og langtímaviðhald kerfis á mörgum forritasviðum.

Niðurstaða

EP2S60F1020I4 sker sig úr fyrir háan rökfræðilegan þéttleika, breiðan I/O stuðning og sterkar minnisauðlindir á flís.Þú getur notað það til að takast á við flókin stjórnunar- og gagnaverkefni á sama tíma og tímasetningarhegðun er fyrirsjáanleg.Sveigjanlegir I/O bankar þess gera það auðveldara að tengja saman mismunandi viðmót og merkjastaðla.Stóri FBGA pakkinn styður þétta hönnun, þó hann krefjist vandlegrar skipulagningar.Með stuðningi fyrir breitt hitastig passar það kerfi sem þurfa stöðugan gang með tímanum.Á heildina litið gefur það þér traust jafnvægi á frammistöðu, samþættingu og áreiðanleika.
