EPF10K30ATC144-1 FPGA: Aðgerðir, forrit, forritun og valkostir útskýrðir

Þessi handbók snýst allt um EPF10K30ATC144-1, tegund af FPGA flís.Það skýrir hvað flísinn er, hvernig hann virkar og hvar hann er hægt að nota.Þú munt læra um helstu eiginleika þess eins og innbyggt minni, sveigjanlegar rökfræðiblokkir og stuðning bæði 3,3V og 5V kerfanna.Það sýnir einnig hvernig á að nota flísina í verkefnum eins og hljóð-/myndbandskerfi, iðnaðarvélum og lækningatækjum.Það felur í sér skref-fyrir-skref uppsetningarleiðbeiningar, hluta samanburð og hönnunarverkfæri til að hjálpa þér að skilja og vinna með þessu FPGA auðveldlega.

Vörulisti

Hvað er EPF10K30ATC144-1?

The EPF10K30ATC144-1 er meðlimur í Flex10K FPGA fjölskyldu, hannaður til að skila innbyggðum forritanlegri rökfræði með hóflegri flækjustig og miklum sveigjanleika.Þetta tæki er smíðað með 0,3 Micron CMOS SRAM tækni og styður um það bil 30.000 nothæf hlið og inniheldur 1.728 rökfræðiþætti sem eru skipulögð í Logic Array Blocks (Labs).Það starfar á 3,3V.Hraða bekk –1 útgáfan býður upp á tiltölulega hratt notkun, með kjarna tíðni upp í um 166 MHz.Tækið samþættir innbyggðar fylkisblokkir (EABS) fyrir minni á flís, sem eykur meðhöndlun gagna og stjórnunaraðgerðir í innbyggðum hönnun.Það er mikið notað í iðnaðareftirliti, samskiptum og arfleifð innbyggðum kerfum og veitir forritanlega lausn með sterkum I/O stuðningi og nægilegri rökfræði getu fyrir breitt svið miðstigs forrits.Flex10K fjölskyldan var ein af fyrstu FPGA línunum til að sameina SRAM-byggða rökfræði og innbyggða RAM-blokkir, sem gaf stigstærð valkosti frá 10K til yfir 200K kerfishlið.Með TTL-samhæfðum I/OS og innbyggðum minnisblokkum bjóða Flex10K tæki jafnvægi blöndu af rökfræðiþéttleika, samþættingu og afköstum fyrir eldri vistkerfi hönnunar.

Ertu að leita að EPF10K30ATC144-1?Hafðu samband við okkur til að athuga núverandi lager, leiðslutíma og verðlagningu.

EPF10K30ATC144-1 CAD módel

EPF10K30ATC144-1 tákn

EPF10K30ATC144-1 fótspor

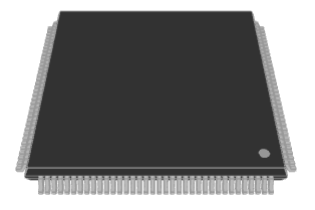

EPF10K30ATC144-1 3D líkan

EPF10K30ATC144-1 aðgerðir

• Háþéttni arkitektúr

EPF10K30ATC144-1 er smíðaður með því að nota Flex 10K arkitektúr Altera og býður upp á allt að 69.000 kerfishlið og 1.728 rökfræðiþætti (LES).Þessir rökfræðiþættir þjóna sem byggingareiningar til að útfæra rökfræðiaðgerðir og stafræna hönnun.Þessi hái rökfræðiþéttleiki styður miðlungs flókin stafræn kerfi eins og ríkisvélar, litlir örgjörvar og stjórnandi rökfræði á einum flís.

• Innbyggðar fylkisblokkir (EAB)

Þetta tæki inniheldur margar innbyggðar fylkisblokkir, sem veitir um það bil 12,3 kílóbita af vinnsluminni.Hver EAB býður upp á 2.048 bita sem hægt er að stilla sem RAM eða ROM, styðja breiddar breidd upp í 256. Þessar blokkir leyfa hratt og sveigjanlega minni samþættingu inni í FPGA án þess að neyta rökfræðiþátta, sem gerir það tilvalið fyrir stuðpúða, uppflettitöflur og litla gagnageymslu innan flísarinnar.

• Endurstillanleg SRAM-byggð rökfræði

EPF10K30ATC144-1 notar SRAM tækni fyrir forritanlega rökfræði sína.Þetta þýðir að það er hægt að forrita það ótakmarkaðan fjölda skipta, sem er dýrmætt við frumgerð og uppfærslu kerfisins.Þú getur prófað, breytt og sannreynt hringrásarvirkni þeirra margfalt fyrir endanlega dreifingu.

• 3.3V kjarnaaðgerð með 5V umburðarlyndi I/O

Þessi FPGA starfar með 3,3V framboði fyrir innri rökfræði en styður 5V umburðarlynda I/O pinna.Þessi tvíhliða samhæfni tryggir að tækið getur örugglega tengst arfleifð 5V íhlutum en viðheldur nútíma lágspennu orkunýtni fyrir kjarnaaðgerðir.Það einfaldar hönnun blandaðs spennu kerfisins án þess að þurfa stigaskipta.

• Háhraða klukka

Tækið styður rekstrartíðni upp í 166,67 MHz, sem gerir kleift að vinna hratt gagnavinnslu og meðhöndlun merkja í tímamiklum forritum.Þessi háa hámarks tíðni gerir EPF10K30ATC144-1 hentugt fyrir háhraða stjórnkerfi, samskipti og innbyggð tölvuverkefni.

• Low Power Standby Mode

FPGA er með litla truflanir orkunotkun, með biðstraumi venjulega minna en 0,5 Ma.Þetta gerir kleift að nota tækið í orkuviðkvæmum forritum þar sem lágmarks kraftur verður að lágmarka, svo sem flytjanlegur tæki eða kerfi með rafmagnssparandi stillingum.

• Auglýsing hitastigssvið

Það er metið fyrir 0 ° C til +70 ° C hitastigssvið, sem passar við venjulegt verslunarumhverfi.Þetta tryggir áreiðanlega notkun við dæmigerðar aðstæður innanhúss án þess að krefjast hitastigsforskriftar í iðnaði.

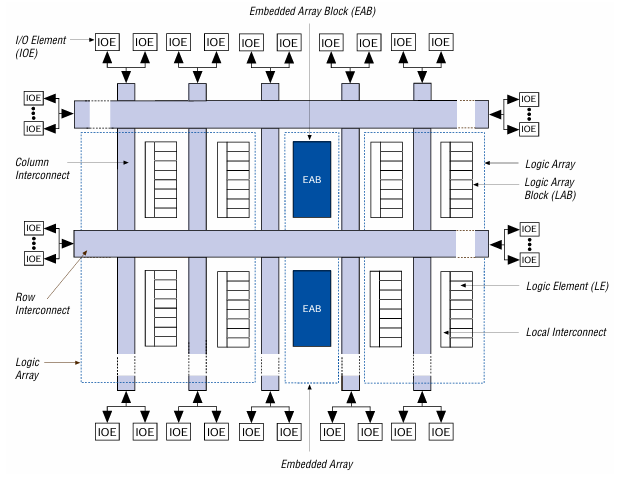

Flex 10k tæki blokk skýringarmynd

Skýringarmyndin táknar innri arkitektúr flex 10k FPGA tæki, sérstaklega EPF10K30ATC144-1.Við kjarna tækisins er innbyggða fylkingin, sem samanstendur af tveimur aðal tegundum íhluta: Logic Array Blocks (Labs) og Embedded Array Blocks (EABS).Rannsóknarstofur samanstanda af mörgum rökfræðiþáttum (LES) sem sjá um almennar rökfræðiaðgerðir.Hver LE er tengd með staðbundinni samtengingu, sem gerir kleift að framkvæma sveigjanlega rökfræði innan rannsóknarstofunnar.

Umhverfis rannsóknarstofurnar eru innbyggðar fylkisblokkir (EABS), sýndar í dökkbláu.Þetta eru háþéttni minni blokkir sem notaðar eru við aðgerðir eins og RAM eða ROM, sem gerir kleift að innbyggða gagnavinnslu eða stuðla beint innan FPGA efnisins.Samtengingar dálksins og röðin gera kleift að gera samskipti milli rannsóknarstofna, EABS og I/O frumefna (IOE) sem eru settir um jaðar flísarinnar.Þessar samtengingar styðja flóknar leiðarleiðir og eru mikilvæg fyrir gagnaflæði yfir mismunandi rökfræðihluta.

Hver IOE tengir innri rökfræði við ytri pinna, sem gerir tækinu kleift að tengja við aðra kerfisíhluti.Uppbyggingin er mát og samhverf og býður upp á skilvirkt skipulag til leiðar og sveigjanleika.Í EPF10K30ATC144-1, gerir þetta fyrirkomulag kleift að halda jafnvægi blöndu af forritanlegri rökfræði og innbyggðu minni, tilvalið fyrir miðlungs flókið stafræn kerfi sem þurfa skjótt meðhöndlun gagna og sveigjanlega rökfræði.

EPF10K30ATC144-1 forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Flex-10ka®
Umbúðir	Magn
Staða hluta	Virkur
Fjöldi rannsóknarstofna/CLB	216
Fjöldi i/o	102
Spenna - framboð	3V ~ 3,6V
Festingartegund	Yfirborðsfesting
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Pakki / mál	144-LQFP
Pakki birgjabúnaðar	144-TQFP (20X20)
Grunnvörunúmer	EPF10K30

EPF10K30ATC144-1 forrit

Stafræn hljóð- / myndvinnsla

EPF10K30ATC144-1 hentar vel fyrir hljóð- og vídeóvinnsluverkefni vegna innbyggðra fylkisblokka (EABS) sem veita Ram á flís.Þessi aðgerð gerir kleift að buffa, tímabundna geymslu og gagnavinnslu beint innan FPGA.Margir nota oft þessa FPGA til að takast á við afkóðun hljóðstraums, pixelmeðferð eða tímasetningu stafræns vídeóviðmóts.Hófleg rökfræði getu þess og I/O sveigjanleiki gerir kleift að samþætta við merkjamál, tímasetningarstýringar og samstillingar rökfræði í margmiðlunarkerfi.

Iðnaðareftirlitskerfi

Í sjálfvirkni iðnaðar getur EPF10K30ATC144-1 þjónað sem aðal stjórnandi eða greindur I/O tengi.Forritanleg rökfræði þess styður framkvæmd ríkisvéla, skynjaraviðmót, gagnaöflun og raðsamskiptareglur eins og SPI eða RS-485.Framboð á RAM og stórum I/O fjöldi gerir það hentugt til að stjórna mörgum stjórnunarmerkjum í forritanlegum rökfræðilegum stjórnendum (PLC), mótordrifum eða vélfærafræði undirkerfum.

Lækningatæki

Lækningatæki krefjast nákvæmrar, endurstillanlegrar rökfræði til að takast á við sérhæfð gagnastreymi.Hægt er að nota þessa FPGA við skilyrðingu, síun og vinnslu hliðstæða skynjara í forritum eins og hjartalínuriti, ómskoðun eða myndgreiningarkerfi.Fyrirsjáanleg leynd og sveigjanleg forritun gerir það tilvalið til að samþætta sér reiknirit eða forvinnslu gagna áður en frekari örstýring eða DSP meðhöndlun.

Bifreiðar og rafeindatækni

Í bifreiðar mælaborðum, flug- og geimstýringareiningum var EPF10K30ATC144-1 almennt notað til að tengja skynjara, stjórna greiningar eða útfæra samskiptareglur.Endurforritanlegt eðli þess leyfði að aðlaga rökfræði eftir dreifingu eða við staðfestingu kerfisins.I/O sveigjanleiki hlutans gerði það að verkum að hann var fær um að brúa milli arfleifðar rútur og nútíma samskiptakerfa en viðhalda stöðugleika í harðgerðu umhverfi.

Samskipta- og netkerfi

Þökk sé getu þess til að innleiða sérsniðnar raðsamskiptar og gagna síun rökfræði, fannst EPF10K30ATC144-1 notkun í Legacy Telecom Systems og Networking Backplanes.Innbyggð RAM þess styður buffering og pakkagreiningu, en rökfræðiblokkir geta innleitt skiptisreglur eða jöfnuður eftirlit.Það virkaði sem lími rökfræðiþáttur, hjálpaði til við að samþætta örgjörva, rofa og merkisleiðir í samskiptainnviði.

EPF10K30ATC144-1 Svipaðir hlutar

• EPF10K30AQI208-3

EPF10K30AQI208-3 er sterkur valkostur við EPF10K30ATC144-1 og býður upp á sömu rökfræðiþáttafjölda (1.728 LES) og innbyggt minni (~ 12,3 kbit) en með stærri 208 pinna QFP pakka.Það eykur fjölda tiltækra I/O pinna í 147, sem gerir það tilvalið fyrir forrit sem þurfa fleiri ytri tengingar.Með iðnaðarstig –3 hraðaeinkunn, gengur það áreiðanlega yfir breiðara hitastig á bilinu –40 ° C til +85 ° C.Þetta gerir það hentugt fyrir öflugt umhverfi í fjarskiptum, stjórnkerfi og harðgerðum iðnaðarstöðum.Útvíkkað I/O þess og rekstrarsvið þess gerir það að verklegri uppfærslu fyrir hönnun sem útvafnar 144-pinna TQFP stillingu.

• EPF10K30AQI240-3

EPF10K30AQI240-3 er annar samhæfur FPGA í Flex 10K fjölskyldunni og býður upp á hærri I/O þéttleika með 240 pinna QFP pakka og 189 I/O pinna.Eins og ATC144-1, heldur það 1.728 rökfræðiþáttum og 12,3 kbit af innfelldum vinnsluminni.–3 hraðastig þess tryggir stöðuga afköst við iðnaðarhita, sem gerir það að áreiðanlegu vali fyrir kerfi með víðtækar sveiflur í umhverfinu.Það hentar vel fyrir forrit með háum pinna eins og flóknum stjórnborðum, innbyggðum myndbandskerfi og arfleifð tölvuviðmótum.

• EPF10K30AQC240-3

EPF10K30AQC240-3 veitir einnig 189 I/O pinna í 240 pinna QFP skipulagi og viðheldur kjarna arkitektúr 1.728 LES og ~ 12 kbit af Ram á flís.Þrátt fyrir að vera nú á úrelt, er það áfram raunhæfur skipti í kerfum þar sem þörf er á vélrænu fótsporinu og merkjamerkinu á 240-pinna QFP.Það er virkt eins og AQI240-3 en venjulega notað í atvinnuhitastigum.Þessi hluti er dýrmætur fyrir viðhald arfleifðar vélbúnaðar, sérstaklega þar sem þörf er á vélrænni eindrægni við 240 pinna skipulag, og að fá ný hönnun er ekki framkvæmanlegt.

EPF10K30ATC144-1 forritunarskref

1. Búðu til og settu saman hönnunina

Byrjaðu á því að hanna stafræna rökfræði þína með HDL eins og VHDL eða Verilog.Notaðu hugbúnaðartæki eins og Altera Quartus II eða Max+Plus II til að byggja verkefnið.Þegar hönnun þinni er lokið skaltu taka hana saman til að búa til forritunarskrár.Þú munt fá .SOF skrá fyrir SRAM-byggða JTAG stillingu og .pof skrá ef þú vilt forrita raðnúmer EEPROM til að hlaða upp hleðslu.

2. Veldu stillingaraðferðina

Það eru tvær megin leiðir til að stilla EPF10K30ATC144-1.Notaðu JTAG stillingar við .SOF skrána við tímabundna forritun við prófun eða þróun.Notaðu óbeinar raðaðferðir með því að hlaða .pof skrána í ytri EEPROM til að hlaða .pof skrána í ytri EEPROM (eins og EPC2) til að hlaða .pof skrána í ytri EEPROM (eins og EPC2).

3. Tengdu og forritaðu tækið

Ef þú notar JTAG skaltu tengja forritunarsnúru (t.d. USB-BLASTER) við JTAG hausinn.Opnaðu Quartus forritara, hlaðið .SOF skránni og forritaðu tækið beint.Til að fá óvirka raðnúmer skaltu tengja EEPROM við FPGA og nota Quartus til að forrita .pof skrána í EEPROM.Á Power-Up sendir EEPROM bitastrauminn til FPGA.

4. Endurforrit þegar þess er þörf

Hægt er að endurforrita EPF10K30ATC144-1 hvenær sem er í gegnum JTAG.Þú getur einnig uppfært EEPROM innihaldið til að breyta upphafsstillingu.Þetta er gagnlegt fyrir reit uppfærslur eða endurbætur á hönnun.

5. Staðfestu árangur forritunar

Eftir forritun skaltu athuga stöðupinnar FPGA (NSTATUS og CONF_DONE) til að staðfesta árangursríka stillingu.Þú getur einnig keyrt hagnýtur próf eða notað kembiforrit eins og SignalTAP til að tryggja að rökfræði virki eins og til er ætlast.

EPF10K30ATC144-1 Kostir

• Mikil samþætting við innbyggðan vinnsluminni

EPF10K30ATC144-1 samþættir um 30.000 kerfishlið og 1.728 rökfræðiþætti, ásamt um það bil 12 kbit af innbyggðum vinnsluminni.Þessar innbyggðu fylkisblokkir (EABS) leyfa hraðari og fyrirsjáanlegri minnisaðgerðir miðað við dreifða vinnsluminni.Þetta hjálpar til við að einfalda rökfræðihönnun, sérstaklega í forritum sem krefjast stuðpúða, uppflettitöflur eða litla gagnageymslu, bæta bæði afköst og nýtingu auðlinda.

• Samhæfni blandaðs spennu

Einn af sterkum kostum þessa tækis er geta þess til að starfa með 3,3V framboði en styðja 5V umburðarlynda I/OS.Þessi Multivolt ™ I/O aðgerð gerir FPGA sveigjanlegt fyrir samþættingu í kerfum sem nota bæði Legacy 5V rökfræði og nútíma 3.3V íhluti.Það er gagnlegt í iðnaðar- eða samskiptakerfum þar sem spennustig er breytilegt milli undirkerfa.

• Auðvelt endurstilling

Vegna þess að það notar SRAM tækni er hægt að forrita EPF10K30ATC144-1 auðveldlega með því að nota annað hvort JTAG eða óbeinar raðaðferðir.Þú getur uppfært rökfræðiaðgerðir á sviði eða meðan á þróun stendur án þess að skipta um flísina.Þetta dregur úr kostnaði og gerir ráð fyrir uppfærslu í framtíðinni eða villuleiðréttingum eftir dreifingu.

• Innbyggður JTAG og hratt þróun

Tækið inniheldur innbyggðan JTAG stuðning, sem gerir kleift að prófa landamæri og forritun í kerfinu.Þetta er dýrmætt fyrir framleiðslupróf og kembiforrit.Einnig, samanborið við hefðbundna ASIC þróun, með því að nota þessa FPGA dregur mjög úr hönnunartíma og gerir það tilvalið fyrir skjótar frumgerðir og lítil til miðlungs framleiðslu.

• Skilvirk leið og árangur arkitektúr

Flex 10K arkitektúrinn, sem notaður er í þessu tæki, felur í sér FastTrack® leið, burðar keðjur fyrir tölur rökfræði og klukkutré sem tryggja fyrirsjáanlega tímasetningu og skilvirka afköst.Með –1 hraða bekk sínum getur flísin starfað allt að um það bil 166 MHz, sem hentar mörgum forritum á miðri frammistöðu eins og merkisstýringu, meðhöndlun gagna og samskiptareglur.

EPF10K30ATC144-1 Pökkunarvíddir

• Pakkategund: TQFP -144 (þunnur Quad Flat pakki, 144 pinnar)

• Festing: Yfirborðsfesting

• Líkamsstærð: 20mm × 20mm (þ.m.t.

• Pinna kasta: 0,80mm (fjarlægð milli pinnamiðstöðva)

• Líkamslengd (að undanskildum leiðum): 12,00mm (nafn)

• Líkamsbreidd (að undanskildum leiðum): 12,00mm (nafn)

• Heildarþykkt: Allt að 1,20mm

• Líkamsþykkt: Um það bil 0,95mm

• Blýlengd: 0,45mm til 0,75mm

• Blýbreidd: 0,30 mm til 0,45mm

• Hæð sætisflugvélar (A1): 0,05mm til 0,15mm

EPF10K30ATC144-1 framleiðandi

EPF10K30ATC144-1 er framleitt af Altera , brautryðjandi í forritanlegum rökstækjum og upprunalegum verktaki Flex 10K FPGA seríunnar.Altera var stofnað árið 1983 og varð leiðandi í nýsköpun á sviði-forritanlegri hlið (FPGA) og kynnti nokkrar af elstu og mest notuðu forritanlegu rökfræðilausnum í greininni.Árið 2015 var Altera keypt af Intel Fyrirtæki, sem hélt áfram að styðja og samþætta FPGA vörulínur Altera undir forritanlegum lausnum hópnum (PSG).Þrátt fyrir að Altera hafi verið endurreist árið 2024 sem sérstakt dótturfyrirtæki Intel, er EPF10K30ATC144-1 áfram arfleifð FPGA sem endurspeglar upphaflega verkfræði og ágæti framleiðslu Altera.

Niðurstaða

EPF10K30ATC144-1 er gagnlegur og sveigjanlegur FPGA flís með góðu minni, sterkum rökfræðiaðgerðum og getu til að vinna með bæði ný og gömul kerfi.Þú getur endurforritað það hvenær sem er, sem gerir það frábært til að prófa og uppfærslur.Það er auðvelt að tengjast og virkar vel í mörgum tegundum rafeindatækni, allt frá verksmiðjum til netverkfæra.Jafnvel þó að það sé eldri hluti, þá hjálpar það samt í mörgum verkefnum þar sem þörf er á áreiðanlegum og endurforritanlegum flögum.

DataSheet PDF

EPF10K30ATC144-1 Gagnablöð:

Flex 10k.pdf
