EPM570F256C5 CPLD: Aðgerðir, forritun, val og forrit

Þessi handbók útskýrir allt sem þú þarft að vita um EPM570F256C5, lítinn en öflugan forritanlegan flís frá Max® II fjölskyldu Intel.Það er búið til fyrir rafeindatækni sem þarf að kveikja strax, nota lítinn kraft og vinna áreiðanlega án þess að þurfa auka minniflís.Í þessari handbók muntu læra um eiginleika flísarinnar, hvernig hann virkar inni, hvar hann er notaður, hvernig á að forrita hann og hvers vegna hann er betri en aðrir svipaðir franskar.Hvort sem þú ert að smíða snjalltæki eða stjórna vélum, þá hjálpar þessi handbók þér að skilja hvernig EPM570F256C5 getur gert hönnun þína virka betur og hraðar.

Vörulisti

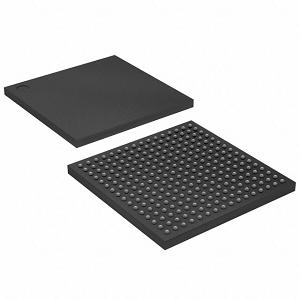

EPM570F256C5 Yfirlit

The EPM570F256C5 er afkastamikil CPLD frá Max® II fjölskyldunni Intel, sem er sérsniðin að forritum sem krefjast óstöðugrar stillingar, lítil orkunotkun og augnablik-á getu.Byggt á 180 nm CMOS-ferli sem byggir á flasi og samþættir 440 þjóðhagsbellur og styður allt að 160 I/O notendur, sem gerir það tilvalið fyrir miðlungs þéttleika rökfræði.Tækið starfar við annað hvort 2,5V eða 3,3V og nær hámarks klukkutíðni 304 MHz með dæmigerðri útbreiðslu seinkun um 5,4 ns.EPM570F256C5 styður forritun í kerfinu (ISP) í gegnum JTAG, sem gerir kleift að uppfæra uppfærslur jafnvel eftir dreifingu.Sem hluti af MAX® II seríunni nýtur það góðs af aukinni fjölspennu I/O stuðningi og áreiðanlegum gangsetningum án þess að þurfa utanaðkomandi ræsingu.Stuðlað af INTEL's Quartus® II hugbúnaðarsvörun hefurðu aðgang að öflugum hönnunarverkfærum og uppgerðaraðgerðum fyrir straumlínulagaða samþættingu.

Ef þú ætlar að nota EPM570F256C5 í stigstærð innbyggðu kerfunum þínum, þá er nú frábær tími til að setja magnpöntun hjá okkur svo við getum gengið úr skugga um að þú hafir stöðugt framboð þegar þú þarft á því að halda.

EPM570F256C5 CAD módel

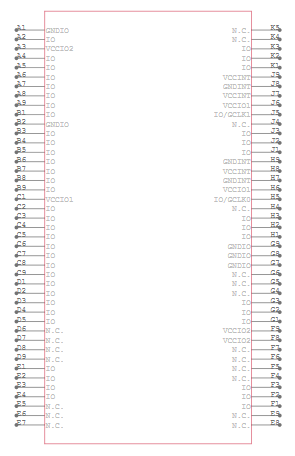

EPM570F256C5 tákn

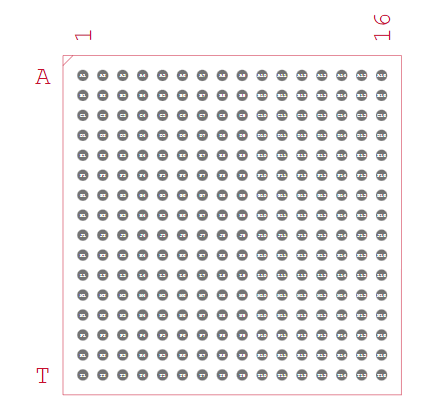

EPM570F256C5 fótspor

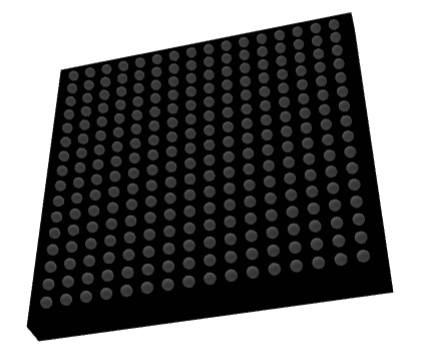

EPM570F256C5 3D líkan

EPM570F256C5 aðgerðir

• Macrocells: EPM570F256C5 samþættir 440 makrókellur, sem þjóna sem byggingareiningar til að innleiða flóknar rökfræðiaðgerðir og sérsniðnar stafrænar hönnun í samningur fótspor.

• Forritanlegir I/O pinnar: Þetta tæki veitir allt að 160 notendastillanlegt inntak/úttakspinna, sem gerir kleift að sveigjanlegt tengi við ytri íhluti, skynjara og kerfi fyrir fjölbreyttar kröfur um forrit.

• Háhraða árangur (Allt að 304 MHz): Með stuðningi við klukkutíðni allt að 304 MHz og lágt útbreiðslu seinkun um 5,4 ns tryggir það skjót merki vinnslu merkja og háhraða framkvæmd rökfræði í tímaviðkvæmum forritum.

• Flass-undirstaða óstöðug stilling: Byggt með leifturminni, tækið heldur uppstillingu sinni jafnvel eftir að hafa verið aflýst, sem veitir tafarlausri getu án þess að þurfa utanaðkomandi ræsis ROM eða stillingartæki.

• Forritun í kerfinu (ISP): EPM570F256C5 styður JTAG-byggða forritun, sem gerir þér kleift að forrita eða endurforrita tækið beint á hringrásina, auðvelda ör þróun og uppfærslur.

• Innbyggt flassminni notenda (UFM): Það inniheldur 8 kbits af óstöðugri UFM geymslu sem hægt er að nota til að geyma gögn, tækistillingar eða kvörðunarstöðva á öruggan hátt innan flísarinnar.

• Fjölspennu I/O eindrægni: Tækið styður breitt úrval af rökfræðistigum, þar á meðal 1,5V, 1,8V, 2,5V og 3,3V, sem gerir kleift að fá óaðfinnanlega samþættingu við ýmis stafræn kerfi og tengi.

• Öfgafullt lágan orkunotkun: Með biðstrauma allt að 25 µA er tækið fínstillt fyrir orkunýtni, sem gerir það tilvalið fyrir rafhlöðuknúna og lágmarks innbyggð kerfi.

• Hot-fosinn stuðningur : Hægt er að setja CPLD á öruggan hátt í eða fjarlægja úr lifandi kerfi án þess að valda rafskemmdum eða spillingu gagna, auka viðhald kerfisins og sveigjanleika.

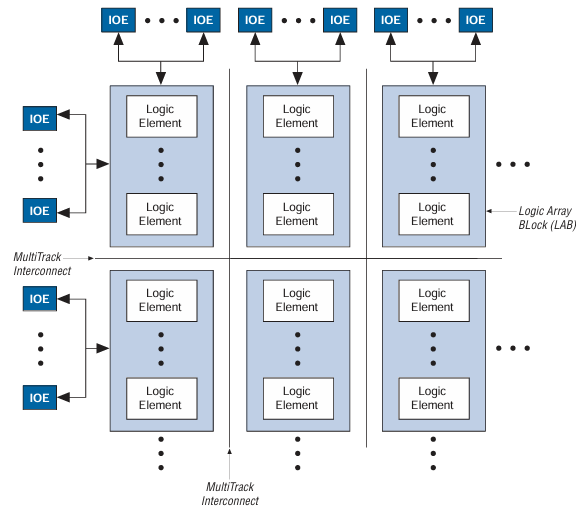

EPM570F256C5 blokkarmynd

Blokkmyndin af EPM570F256C5 sýnir skipulagt skipulag sem er dæmigert fyrir CPLD (flókið forritanlegt rökfræðibúnað) arkitektúr frá Max® II fjölskyldunni Intel.Við kjarna skýringarmyndarinnar eru margar rökfræðiblokkir (Labs), hver samanstendur af nokkrum rökfræðiþáttum (LES) staflað lóðrétt.Þessir rökfræðiþættir eru byggingareiningarnar sem framkvæma rökfræðiaðgerðir eins og og, eða, Xor og flip-flops til geymslu.

Umhverfis rannsóknarstofurnar eru ioes (inntak/úttaksþættir) settir meðfram toppnum, vinstri og neðri brúnir.Þessir IOes stjórna samskiptum milli innri rökfræði og ytri pinna tækisins.Hver IOE er tengdur með fjölþáttum samtengingum, sem gera merki kleift að ferðast yfir CPLD og tengja hvaða rökfræðiþátt sem er við aðra eða með inntak/úttakpinnum.Þetta sveigjanlega leiðarkerfi er lykillinn að því að gera sérsniðnar rökfræðiaðgerðir sem forrita í tækið.

EPM570F256C5 forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Max® II
Umbúðir	Bakki
Staða hluta	Virkur
Forritanleg gerð	Í kerfisforritanlegu
Seinkaðu tíma TPD (1) Max	5,4 ns
Spennuframboð - Innra	2.5V, 3,3V
Fjöldi rökfræðiþátta/blokka	570
Fjöldi þjóðhagsboða	440
Fjöldi i/o	160
Rekstrarhiti	0 ° C ~ 85 ° C (TJ)
Festingartegund	Yfirborðsfesting
Pakki / mál	256-BGA
Pakki birgjabúnaðar	256-fbga (17x17)
Grunnvörunúmer	EPM570

EPM570F256C5 forrit

Gervigreind (AI) kerfi

EPM570F256C5 er oft notað sem stjórnunarbrú í AI vélbúnaðarpöllum, stýrir tímasetningu, samhæfingu og jaðarsamskiptum.Það veitir lím rökfræði sem hjálpar til við að samstilla gögn flæði milli vinnslueininga og minniseininga í AI ályktunarvélum og eldsneytisgjöfum.

5G samskiptainnviðir

Í 5G grunnstöðvum og netbúnaði hjálpar þessi CPLD sérsniðnar rökfræðiaðgerðir fyrir háhraða merkisleiðbeiningar og stjórnun samskiptareglna.Augnablik getu þess og lítil orkanotkun gerir það vel til að panta fyrir brúnvinnslu og seinkun gagnrýnins umhverfi.

Skýjatölvuvélbúnaður

EPM570F256C5 er notað í netþjóni og skýjakerfi til að stjórna orkuspennu, hitauppstreymi, stjórnunaraðgerðum borðs og öruggum ræsiskerfum.Óstöðugt eðli þess tryggir að kerfisrökfræði sé strax fáanleg meðan á lotur eru.

Þráðlaus samskiptatæki

Það virkar sem samskiptareglur þýðandi eða stjórnunareining í þráðlausum leiðum og merkjum endurtekningum, þar sem þörf er á sérsniðnum stafrænni rökfræði til að styðja við ýmsa viðmótsstaðla og meðhöndlun merkja.

Iðnaðar sjálfvirkni og stjórnkerfi

EPM570F256C5 styður stjórnunar- og skynjaraviðmót í PLC, mótorstýringum og sjálfvirkni verksmiðju.Öflug flass-undirstaða rökfræði og ISP eiginleikar gera það auðvelt að uppfæra á vettvangi án þess að fjarlægja vélbúnað.

Internet of Things (IoT) tæki

Mjög lágt aflstilling þess og lítið fótspor gerir það fullkomið fyrir samningur, rafhlöðustýrð IoT tæki.Það styður rökfræðiverkefni eins og gagna síun, eftirlit með ríkjum og tengingu brúa fyrir snjallt heimili eða umhverfisskynjara.

Lækningatæki

Fannst í greiningartækjum og eftirlitsbúnaði, stjórnar EPM570F256C5 tímasetningu, sýnatökuaðgerðir og tengibúnað.Áreiðanleiki þess og flass-undirstaða rökfræði máls gagnrýnin læknisumhverfi þar sem þörf er á nákvæmni og tafarlausri ræsingu.

EPM570F256C5 Svipaðir hlutar

• EPM570F256C5RR

• EPM570GF100C5N

• EPM570F256I5N

EPM570F256C5 forritunarskref

1. Settu upp Quartus II hugbúnað: Settu upp Quartus II hugbúnaðinn frá opinberu vefsíðu Intel.Gakktu úr skugga um að þú veljir útgáfu sem er samhæfð við Max II seríuna og stýrikerfið.Þetta tól verður notað til að hanna rökfræði, setja saman verkefnið þitt og forrita EPM570F256C5 tækið.

2. Búðu til nýtt verkefni : Opnaðu Quartus II og búðu til nýtt verkefni með því að tilgreina verkefnaskrá, nafn og hönnunarskrá fyrir efsta stig.Við val á tækjum skaltu velja EPM570F256C5 til að passa við markhópinn sem þú ert að forrita.

3. Sláðu inn hönnunina (skýringarmynd eða HDL): Þróaðu stafræna rökfræði þína með því að nota annað hvort skýringarmyndir eða HDL kóða (VHDL/Verilog).Úthlutaðu réttum pinnastöðum í samræmi við PCB skýringarmyndina þína til að tryggja rétta merkisleið til I/O tækisins.

4. Settu saman hönnunina: Keyra fulla samantekt verkefnisins.Þetta skref kannar fyrir hönnunarvillur, nýtir rökfræði og býr til forritunarskrár, sérstaklega .pof skrána (forritara hlutarskrá), sem er nauðsynleg til að stilla CPLD.

5. Settu upp forritunarbúnaðinn: Tengdu USB-BLASTER forritarann ​​þinn við tölvuna og JTAG viðmót markborðsins.Staðfestu að tengingar fyrir TDI, TDO, TCK og TM séu nákvæmar og að réttu spennustig og uppdráttarviðnám sé beitt samkvæmt JTAG forskriftum Intel.

6. Stilltu forritarann ​​í Quartus: Ræstu forritaraverkfærið frá Quartus.Smelltu á „Vélbúnaðaruppsetning“ og veldu Connected USB-Blaster.Bættu áður myndaðri .pOF skrá við forritunargluggann og tryggðu að EPM570F256C5 tækið sé rétt viðurkennt.

7. Forritaðu tækið: Merktu við reitinn við hliðina á skráðu EPM570F256C5 tækinu og smelltu á Byrja til að hefja forritun.Fylgstu með framvindustikunni og staðfestu þegar „árangursrík“ skilaboð birtast, sem gefur til kynna að CPLD sé nú rétt stillt.

8. Staðfestu og kembiforrit (valfrjálst): Valfrjálst geturðu keyrt JTAG keðjupróf til að sannreyna tengingu tækisins eða nota SignalTAP Logic Analyzer eiginleika fyrir kembiforrit af hönnun þinni, hjálpa til við að staðfesta rétta virkni eftir forritun.

EPM570F256C5 Kostir

Lítil orkunotkun

EPM570F256C5 býður upp á öfgafullt lágan biðstöðu (niður í 25 µA) sem gerir það að verkum að það er skilvirkara en margir aðrir CPLD.Þetta er mikill ávinningur af rafhlöðuknúnum og alltaf innbyggðum kerfi þar sem þörf er á orku sem er til að varðveita.

Augnablik virkni

Þökk sé óstöðugri flass-byggðri arkitektúr, þá vekur þessi CPLD upp samstundis án þess að þurfa ytri stillingar ROM.Þetta dregur verulega úr gangsetningutíma kerfisins, sérstaklega mikilvægum í öryggismálum.

High I/O Count

Með allt að 160 forritanlegum I/O pinna veitir EPM570F256C5 fleiri tengivalkosti en mörg önnur tæki í sínum flokki, sem styðja flóknar tengiþörf án þess að þurfa viðbótarhluta.

Háhraða árangur

Það skilar skjótum framkvæmd rökfræði með rekstrartíðni allt að 304 MHz og dæmigerður útbreiðslu seinkun um 5,4 ns, en gengur betur en sambærilegir CPLD í tímasetningarnæmum forritum eins og samskiptum og merkisstjórnun.

Forritun í kerfinu (ISP)

Hægt er að forrita eða endurforrita tækið beint á hringrásina með JTAG, sem gerir kleift að þróa hratt, fjarlægar uppfærslur og viðhald á sviði án þess að fjarlægja tækið.

Flash minni notenda (UFM)

EPM570F256C5 inniheldur 8 kbits af innbyggðu óstöðugri minni fyrir notendaskilgreind gögn, svo sem kvörðunarstillingar eða dulkóðunarlykla, sem býður upp á meiri hönnunar sveigjanleika og varðveislu gagna en margir aðrir CPLDS.

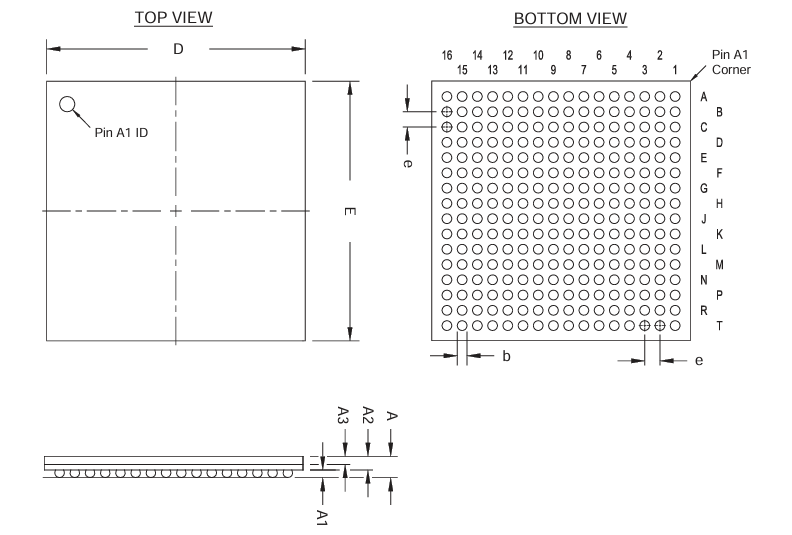

EPM570F256C5 umbúðir

Pakkningarvíddir

	Millimetrar
	Mín.	NOM.	Max.
A.	-	-	2.20
A1	0,30	-	-
A2	-	-	1.80
A3	0,70 Ref
D.	17.00 BSC
E	17.00 BSC
b	0,50	0,60	0,70
e	1,00 BSC

Pakkaskipti

EPM570F256C5 framleiðandi

EPM570F256C5 er framleitt af Intel Corporation , eitt af fremstu hálfleiðara fyrirtækjum heims.Í kjölfar öflunar Intel á Altera árið 2015 hefur EPM570F256C5 upphaflega hluti af Max® II CPLD fjölskyldunni frá Altera verið framleiddur, studdur og dreift undir Intel vörumerkið.Intel heldur áfram að tryggja hágæða framleiðslustaðla, langtíma framboð og öflugan stuðning hugbúnaðar í gegnum Quartus® Prime Design Suite.Með umfangsmiklum alþjóðlegum innviðum Intel og skuldbindingu til forritanlegrar nýsköpunar á rökfræði, nýtur EPM570F256C5 af áframhaldandi tæknilegum auðlindum, áreiðanlegum aðfangakeðjum og samþættingu í nútíma stafrænu kerfishönnun á milli iðnaðar, samskipta og innbyggðra forrita.

Niðurstaða

EPM570F256C5 er snjallt val fyrir fólk sem byggir rafrænar vörur sem þarf að byrja fljótt, spara orku og vinna vel.Það tapar ekki stillingum sínum þegar það er gert og þú getur endurforritað það rétt á hringrásinni með JTAG.Með stuðningi við mörg spennustig og auka minni inni er það gagnlegt á fullt af svæðum eins og AI, skýjakerfi, verksmiðjustýringu og lækningatækjum.Þessi flís er stutt af traustum gæðum og hönnunartækjum Intel, þessi flís hjálpar til við að gera verkefni auðveldari og áreiðanlegri.Ef þú ert að skipuleggja nýja vöru er nú frábær tími til að setja magnpöntun fyrir EPM570F256C5 svo þú munt alltaf hafa þær tilbúnar þegar þess er þörf.
