EPM7064STC100-7 CPLD: Aðgerðir, forrit og forritunarleiðbeiningar í kerfinu

EPM7064STC100-7 er öflugur flís úr Max® 7000s röð Intel, hannaður til að takast á við flókin verkefni í rafeindatækjum.Þessi handbók fjallar um helstu eiginleika og notkun EPM7064STC100-7 og leggur áherslu á getu þess til að endurforrita auðveldlega, skjótan rekstur og sveigjanlega hönnun.Tilvalið fyrir marga mismunandi tækni, frá litlum græjum til stórra iðnaðarvélar, þessi flís er lykilatriði til að byggja háþróaða stafrænar hringrásir.

Vörulisti

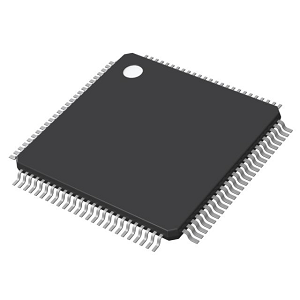

EPM7064STC100-7 Lýsing

The EPM7064STC100-7 er flókið forritanlegt rökfræðibúnað (CPLD) úr MAX® 7000S röð Intel.Það er með 64 þjóðhagsbellum og 1.250 hliðum, sem hjálpa til við að byggja upp flóknar stafrænar brautir.Þessi flís keyrir á hámarkshraða 166,7 MHz, með seinkun á merki um 7,5 nanósekúndur (NS).Það er með 68 inntak/úttak (I/O) pinna sem virka með 3,3V og 5V rökfræði, sem gerir það auðvelt í notkun í mismunandi hringrásum.Lykilatriði er 5.0V forritun í kerfinu (ISP) í gegnum JTAG viðmót (IEEE 1149.1).Þetta þýðir að þú getur endurforritað það án þess að fjarlægja það úr hringrásinni, gera prófanir og uppfærslur auðveldari.Það kemur í 100 pinna þunnum fjórfötum flatpakkningum (TQFP), sem er samningur, yfirborðsfestingarpakki.Þetta CPLD er notað í innbyggðum kerfum, stafrænu merki vinnslu, samskiptatækjum og sjálfvirkni iðnaðar.

Við bjóðum upp á hágæða hluti og sérsniðna þjónustu, svo það er best að setja magnpöntunina hjá okkur fyrir áreiðanlegar CPLD lausnir.

EPM7064STC100-7 aðgerðir

• Háþéttni rökfræði: EPM7064STC100-7 er hannað með 64 makrókellum og 1.250 nothæfum hliðum, sem gerir það mjög hentugt til að innleiða flóknar rökfræðiaðgerðir í stafrænum hringrásum.Þessi háþéttni arkitektúr gerir kleift að búa til flókna rökfræðihönnun en viðhalda skilvirkni í forritanlegri rökfræðiaðgerðum.Vel bjartsýni þjóðhagsleg uppbygging tryggir árangursríka nýtingu tiltækra auðlinda, sem styður háþróaða samsetningar- og röð rökfræði útfærslu.

• Hröð frammistaða: EPM7064STC100-7 er smíðaður fyrir háhraða vinnslu og starfar með hámarks innri tíðni 166,7 MHz, sem gerir kleift að skjótt framkvæmd rökfræðiaðgerða.Útbreiðsla þess um 7,5 ns tryggir lágmarks leynd.Þessi hröð skiptihæfileiki eykur getu tækisins til að takast á við háhraða gagnavinnslu, skilyrðingu og stjórnunarverkefni á skilvirkan hátt, sem gerir það að áreiðanlegu vali fyrir krefjandi stafrænt kerfi.

• Fjölhæfur I/O: Með 68 forritanlegum inntak/úttakspinna býður EPM7064STC100-7 framúrskarandi sveigjanleika fyrir samþættingu í ýmsum hringrásarhönnun.Styður bæði 3,3V og 5V rökfræði stig, það gerir óaðfinnanlegt eindrægni við mismunandi kerfisspennu og útrýmir þörfinni fyrir viðbótar spennustigaskipti.Þessi aðlögunarhæfni gerir það að verkum að það hentar vel fyrir forrit í blandaðri spennuumhverfi og tryggir víðtækt notagildi milli innbyggðra kerfa, iðnaðareftirlits og samskiptaneta.

• Forritun í kerfinu (ISP): Einn af kostum EPM7064STC100-7 er 5,0V forritunarkerfisins í kerfinu (ISP), auðveldað í gegnum IEEE STD.1149.1 JTAG tengi.Þessi aðgerð gerir kleift að endurforrita og breyta rökfræðiaðgerðum án þess að afgreiða eða fjarlægja tækið líkamlega, einfalda viðhald, kembiforrit og endurtekningarþróun.ISP getu dregur úr niður í miðbæ og eykur sveigjanleika uppfærslna á vélbúnaði, sem gerir það ómetanlegt fyrir kraftmikla og endurstillanlegan stafræna hönnun.

EPM7064STC100-7 CAD módel

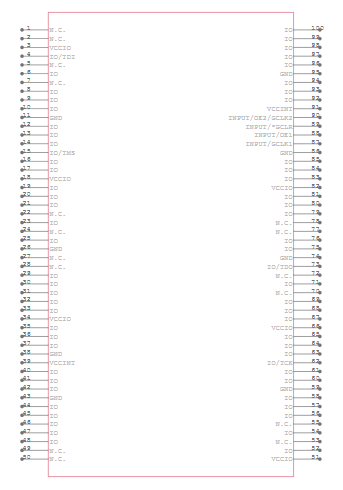

EPM7064STC100-7 tákn

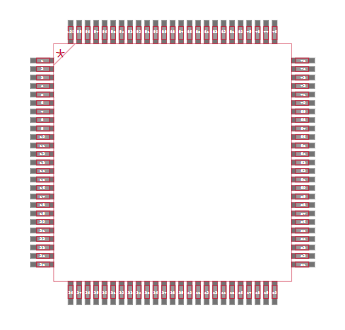

EPM7064STC100-7 fótspor

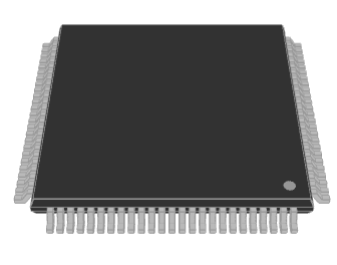

EPM7064STC100-7 3D líkan

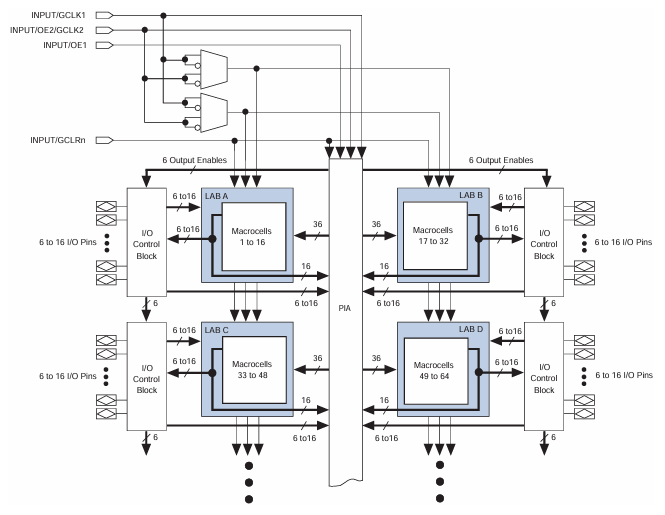

EPM7064STC100-7 Blokk skýringarmynd

The EPM7064STC100-7 Blokk skýringarmynd Sýnir hvernig rökfræðiþættir flísarinnar eru tengdir og stjórnaðir.Það hefur fjóra rökfræðiblokkir (rannsóknarstofur), merktar A, B, C og D, sem hvor um sig innihalda 16 þjóðhagslegar.Þessar þjóðhagsbellur framkvæma rökfræðiaðgerðir og þær tengjast í gegnum forritanlegan samtengingar Array (PIA), sem gerir kleift að fá sveigjanlega leið merkja.Hvert rannsóknarstofu er tengt við I/O stjórnunarblokk, meðhöndlar allt að 16 inntak/úttakspinna á hvern rannsóknarstofu.Skýringarmyndin sýnir einnig alþjóðleg stjórnmerki (GCLK1, GCLK2, OE1 og GCLRN) sem hjálpa til við að stjórna klukku og endurstilla aðgerðir fyrir flísina.Sum rökfræðihlið vinna þessi merki áður en þau ná til mismunandi hluta kerfisins.Hönnun EPM7064STC100-7 gerir kleift að nota það í ýmsum forritanlegum rökfræðilegum forritum, svo sem ríkisvélum, afkóðun heimilisfangs og öðrum sérsniðnum stafrænum hringrásum.Sveigjanleg samtenging þess tryggir skilvirkt merkisflæði og áreiðanlega notkun.

EPM7064STC100-7 forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Max® 7000s
Umbúðir	Bakki
Staða hluta	Úrelt
Forritanleg gerð	Í kerfisforritanlegu
Seinkaðu tíma TPD (1) Max	7,5 ns
Spennuframboð - Innra	4,75V ~ 5,25V
Fjöldi rökfræðiþátta/blokka	4
Fjöldi þjóðhagsboða	64
Fjöldi hliðar	1250
Fjöldi i/o	68
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	100-TQFP
Pakki birgjabúnaðar	100-TQFP (14x14)
Grunnvörunúmer	EPM7064

EPM7064STC100-7 forritun í kerfinu (ISP) röð

EPM7064STC100-7, hluti af Max 7000s CPLD fjölskyldunni, fylgir sex þrepa forritun í kerfinu (ISP) til að tryggja rétta stillingu.Þetta ferli gerir þér kleift að forrita tækið án þess að fjarlægja það frá hringrásinni.ISP ferlið felur í sér að breyta leiðbeiningum, heimilisföngum og gögnum í gegnum TDI (prófunargögnin í) pinna meðan þau sækja svör í gegnum TDO (prófa gögn út) pinna.

Fyrsti áfanginn, Sláðu inn ISP, tryggir að I/O pinnar breytist vel frá notendastillingu í ISP stillingu og þarfnast um það bil 1ms.Þessu er fylgt eftir Athugaðu auðkenni, þar sem kísil auðkenni tækisins er lesið til að staðfesta rétt markmið.Næst, The Magn eyða Stigaskipti í þurrkunarleiðbeiningum og beitir 100ms eyðipúls og hreinsar öll núverandi gögn í EEPROM frumunum.The Dagskrá Stigið fylgir þar sem heimilisföngum og gögnum er færð í röð í tækið og beitir forritunarpúlsum til að stilla EEPROM frumurnar.Það verður að forrita hvert heimilisfang fyrir sig, sem gerir þetta skref tímafrekt eftir fjölda EEPROM frumna í tækinu.

Þegar forritun er lokið er Staðfestu Stigið tryggir að gögn hafi verið geymd rétt.Hér er lespúlsum beitt á EEPROM frumur og sóttu gögnin eru borin saman við væntanleg gildi.Ef misræmi er að finna getur endurforritun verið nauðsynleg.Að lokum Útgönguleið ISP Stigið tryggir að I/O pinnar breytist aftur í notendastillingu og þarfnast 1ms.Tveir meginþættir: heildar forritun eða sannprófunartími er undir áhrifum af tveimur meginþáttum: púlstími, sem krafist er fyrir EEPROM eyða, forritun og lesa aðgerðir og breytingartíma, sem fer eftir TCK (Test Clock) tíðni og fjölda lotur sem þarf til að flytja leiðbeiningar, heimilisföng og gögn.Þar sem mismunandi tæki sem hægt er að nota ISP hafa mismunandi fjölda EEPROM frumna eru bæði heildar fastir og breytilegir tímar einstakir fyrir hvert tæki.Hægt er að reikna heildar ISP tíma sem fall af TCK tíðni, fjölda marktækja og EEPROM arkitektúr.

EPM7064STC100-7 forrit

Innbyggð kerfi

EPM7064STC100-7 er mikið notað í innbyggðum kerfisforritum, þar sem það þjónar sem sveigjanleg forritanleg rökfræði lausn til að stjórna ýmsum jaðartæki, vinnslumerki og útfæra sérsniðnar samskiptareglur.Geta þess til að tengja við örstýringar og skynjara gerir kleift að hámarka afköst kerfisins en viðhalda samsniðnu fótspori.Með háhraða aðgerð og litla orkunotkun er það frábært val fyrir innbyggð forrit sem krefjast áreiðanleika og skilvirkni.

Stafræn merkisvinnsla (DSP)

Í vinnslu stafrænnar merkja gegnir EPM7064STC100-7 hlutverki við innleiðingu sía, merkis mótun og ýmsar stærðfræðilegar aðgerðir.Hröð rofahraði þess og lítill útbreiðslu seinkun gerir það hentugt til að meðhöndla hátíðni gagnavinnsluverkefni, sem tryggja lágmarks leynd í umbreytingu og meðferð merkja.Það er almennt notað í hljóðvinnslu, fjarskiptum og ratsjárkerfi.

Gagnasamskipti

EPM7064STC100-7 er mikið notað í netsamskiptakerfi og gagnagagnakerfi vegna getu þess til að takast á við rökréttar aðgerðir eins og gagnaleið, jafnalausn og leiðréttingu á villu.Forritanleg I/O getu þess gerir það kleift að laga sig að mismunandi samskiptareglum, sem gerir það að dýrmætum þáttum í Ethernet rofa, leiðum og fjarskiptainnviði.Stuðningur þess við forritun í kerfinu (ISP) gerir einnig kleift að uppfæra reitinn og bæta aðlögunarhæfni í öflugu netumhverfi.

Iðnaðar sjálfvirkni

Iðnaðarforrit krefjast mikillar áreiðanleika, endingu og lítillar orkunotkun, sem gerir EPM7064STC100-7 að ákjósanlegu vali fyrir forritanlegan rökfræðilega stýringar (PLCS), vélknúna stjórnkerfi og sjálfvirkan prófunarbúnað.Með JTAG-byggðri forritanleika í kerfinu veitir það möguleika á að betrumbæta sjálfvirkni ferli án þess að þurfa líkamlega að fjarlægja eða endurhönnun.Fjölhæfni þess í spennu eindrægni gerir það einnig hentugt til að tengja við fjölbreytt úrval af skynjara og stýrivélum sem notaðir eru í iðnaðarumhverfi.

EPM7064STC100-7 Svipaðir hlutar

• EPM7064STC44-10N

• EPM7064STC100-6

• EPM7064STC100-10

EPM7064STC100-7 Kostir

Forritun í kerfinu (ISP)

Einn stærsti kostur EPM7064STC100-7 er geta hans til að endurforrita meðan hann er enn festur í kerfinu.Þetta útrýma þörfinni fyrir að fjarlægja flísina til að fá uppfærslur, draga úr viðhaldstíma og bæta skilvirkni.Þú getur innleitt hönnunarbreytingar án þess að trufla framleiðslu, sem gerir það að hagkvæmri lausn fyrir langtímaverkefni.

Háhraða árangur

Tækið styður mikla innri rekstrartíðni allt að 166,7 MHz, sem gerir kleift að fá skjótan gagnavinnslu og viðbragðstíma.Þetta gerir það tilvalið fyrir forrit sem krefjast merkisvinnslu, rökfræði stjórnunar og háhraða viðmóts, að tryggja sléttari og áreiðanlegri notkun kerfisins.

Fjölhæfur I/O stuðningur

Með allt að 68 stillanlegum I/O pinna og eindrægni við margfeldi spennustig (3,3V, 5V og þolandi valkosti fyrir 2,5V, 3,3V og 5V), býður EPM7064STC100-7 sveigjanleika í kerfishönnun.Það gerir óaðfinnanlega samþættingu í ýmsar hringrásir og styður blandaða spennuumhverfi og dregur úr samhæfingarmálum við aðra íhluti.

Áreiðanleg rekstur þvert á umhverfi

Hannað til að virka innan hitastigs 0 ° C til 70 ° C, tryggir EPM7064STC100-7 stöðuga og stöðugan notkun við margvíslegar aðstæður.Þessi áreiðanleiki gerir það að ákjósanlegu vali fyrir forrit þar sem þörf er á stöðugleika umhverfisins, svo sem sjálfvirkni iðnaðar, fjarskipta og innbyggðra stjórnkerfa.

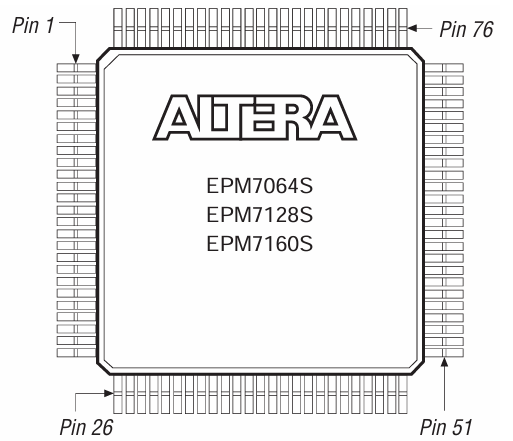

EPM7064STC100-7 pakkaferðarmynd

EPM7064STC100-7 er CPLD (flókið forritanlegt rökfræðibúnað) úr MAX 7000S röð Altera, hýst í 100 pinna þunnt fjórfætla pakka (TQFP-100).Þessi pakkategund er hönnuð fyrir yfirborðsfestingarforrit og býður upp á jafnvægi á mikilli þéttleika pinna og samningur.The Pin-Out skýringarmynd Fylgist með rangsælis númerakerfi, með pinna 1 staðsett efst í vinstra horninu á pakkanum.Með því að hreyfa rangsælis eru fyrstu 25 pinnarnir vinstri hlið, pinnar 26 til 50 eru staðsettir meðfram neðri brún, pinnar 51 til 75 halda áfram meðfram hægri hliðinni og pinnar 76 til 100 dreifast meðfram efri brúninni.The TQFP-100 pakki Eiginleikar þunnar leiðir sem ná út frá öllum fjórum hliðum flata, ferkantaðs líkama.Þessi hönnun eykur eindrægni yfirborðsfestingar og viðheldur fullnægjandi pinna bil til að auðvelda lóða og samsetningu.Blýhæðin (fjarlægð milli aðliggjandi pinna) er venjulega 0,5 mm, sem hámarkar heilleika merkja en lágmarkar heildar fótsporið.

EPM7064STC100-7 framleiðandi

EPM7064STC100-7 er CPLD (flókið forritanlegt rökfræðibúnað) sem upphaflega var þróað af Altera, hálfleiðara fyrirtæki sem er þekkt fyrir forritanlegar rökfræðilausnir sínar.Árið 2015, Intel Keypti Altera, samþættir FPGA og CPLD vörulínur í forritanlegu Solutions Group Intel (PSG).Síðan þá hefur EPM7064STC100-7 verið vörumerki undir Intel, þó að það hafi verið merkt sem úrelt.Intel, sem framleiðandi, hélt arfleifðinni stuðningi við Max® 7000S seríuna CPLDS, þar með talið þetta líkan, en jafnframt færði áherslu sína í nútíma FPGA og forritanlega rökfræði tækni.

Niðurstaða

EPM7064STC100-7 tekur saman flóknar aðgerðir, hratt afköst og auðveldar uppfærslur í einum flís, sem sannar gildi þess í krefjandi stafrænum uppsetningum.Þessi handbók hefur sýnt hvernig hún virkar, hvað hún er notuð og hvernig hún passar í ýmis rafræn kerfi.Það hjálpar til við að láta tæki ganga vel og skilvirkt og sannar að það er enn mjög gagnlegt fyrir mörg forrit.Þessi handbók veitir skýra sýn á hvernig EPM7064STC100-7 getur hjálpað til við að bæta rafræna hönnun og kerfisaðgerðir á áhrifaríkan hátt.
