EPM7128ATC100-10 Forritanleg rökflís yfirlit

Að vinna með stafræn kerfi þýðir oft að þú þarft sveigjanlega rökfræði sem getur lagað sig að mismunandi merkjaleiðum og stjórnunarverkefnum.EPM7128ATC100-10 gefur þér forritanlega rökfræðilausn sem hægt er að stilla til að stjórna tímasetningu, leiðarlýsingu og rökstýringu innan rafeindakerfa.Með 128 stórfrumum og þúsundum nothæfra rökfræðilegra hliða geturðu smíðað sérsniðnar rökfræðilegar aðgerðir inni í þéttu tæki.Yfirborðsfestingarpakkinn passar auðveldlega á nútíma hringrásartöflur, en stöðug tímasetning og sveigjanlegar inn- og úttakstengingar hjálpa þér að takast á við margar tegundir af stafrænum stjórnunarverkefnum í innbyggðum kerfum.

Vörulisti

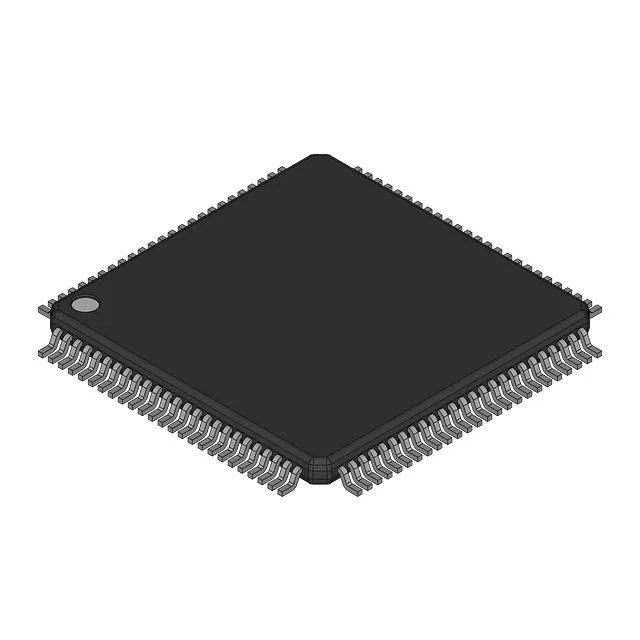

EPM7128ATC100-10 Yfirlit

EPM7128ATC100-10 er forritanlegt rökfræðitæki hannað til að innleiða stillanlegar stafrænar stjórnunaraðgerðir í innbyggðum rafeindakerfum.Tækið inniheldur 128 makrófrumur og um það bil 2500 rökfræðileg hlið sem gera hönnuðum kleift að búa til sérsniðnar rökrásir eins og stýrirfræði, viðmótsstjórnun og ástandsvélar.Uppbygging þess skipuleggur forritanlega rökfræði innan margra rökrænna fylkisblokka sem tengdar eru í gegnum innra leiðarkerfi sem dreifir merkjum um tækið.Hann starfar á framboðssviði 3 V til 3,6 V og styður útbreiðsluseinkun allt að 10 ns, það gerir fyrirsjáanlega rökfræðilega tímasetningu kleift.100 pinna TQFP pakkinn styður fyrirferðarlítinn yfirborðsfestingu í hönnun með takmarkaða pláss.

Ertu að leita að EPM7128ATC100-10?Hafðu samband við okkur til að athuga núverandi lager, afgreiðslutíma og verð.

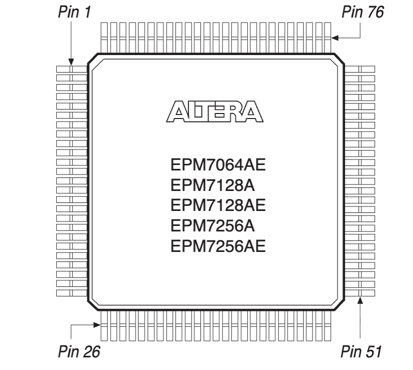

Pinnastilling EPM7128ATC100-10

Skipulag ferningapakkninga sýnir tæki í fjórum flatum stíl með málmsnúrum sem ná frá öllum fjórum hliðum líkamans.Pinnanúmerum er raðað í röð í kringum jaðarinn, byrjað á pinna 1 í efra vinstra horninu og halda áfram meðfram hvorri hlið í röð þar til síðustu pinnar birtast á þeim brúnum sem eftir eru.Hornvísar merkja lykilstefnupunkta sem notaðir eru til að setja tækið á réttan hátt á prentuðu hringrásarborði.Miðsvæðið inniheldur auðkennismerki tækja sem tengjast MAX 7000A forritanlegu rökfræðifjölskyldunni.Leiðarbil og samhverft fyrirkomulag styðja uppsetningu yfirborðsfestingar og leyfa hverjum ytri pinna að tengjast merkjaleið á borðinu.

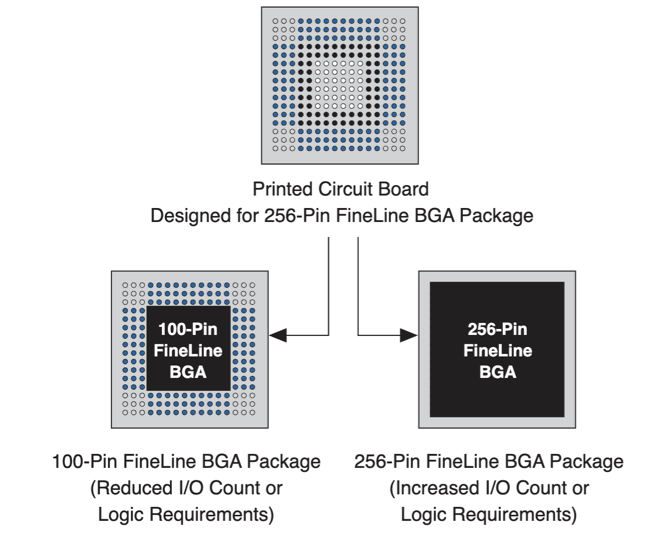

Pin-Out Dæmi um EPM7128ATC100-10

Pinnafyrirkomulag sýnir sameiginlega prentaða hringrásartöflu sem styður margar FineLine BGA pakkastærðir.Hönnun miðborðs sem upphaflega var útbúin fyrir 256 pinna FineLine BGA fótspor er sýnd með þéttri rist af lóðarkúlum.Útlitið gerir kleift að setja minna 100 pinna FineLine BGA tæki innan sama pinnasviðs á meðan viðhaldið er samhæfðum leiðartengingum.Ytri kúlustöður eru ónotaðar þegar minni pakkinn er settur upp á meðan allt ristið er notað fyrir stærra tækið.Þetta fyrirkomulag gerir einni borðhönnun kleift að styðja við tæki með mismunandi inntaksúttaksfjölda eða rökfræðikröfur án þess að breyta PCB skipulagi.

Eiginleikar EPM7128ATC100-10

Forritanleg rökfræði arkitektúr

Tækið notar forritanlega rökfræði sem byggir á macrocell sem gerir kleift að stilla stafrænar hringrásir eftir framleiðslu.Hver stórfruma getur innleitt samsetta rökfræði eða skráða rökfræðiaðgerðir, sem gefur hönnuðum sveigjanleika þegar þeir byggja stýrisleiðir, merkjaleiðarrökfræði og tímasetningarrásir.Þessi arkitektúr gerir kleift að samþætta nokkrar stakar rökfræðilegar aðgerðir í eitt tæki á sama tíma og fyrirsjáanleg rökhegðun er viðhaldið.

Uppbyggðir rökfræðiflokkar

Innri rökfræðitilföng eru skipulögð í rökfylkisblokkir sem flokka stórfrumur og deila leiðarauðlindum.Þetta fyrirkomulag einfaldar innri merkjadreifingu og hjálpar til við að viðhalda stöðugri rökfræðivirkni yfir tækið.Hægt er að beina merki á milli blokka í gegnum innra samtengingarnet sem styður flókna stafræna rökfræði.

Breitt inntaks- og úttakstengi

Allt að áttatíu og fjórir inn- og útgangspinnar gera tækinu kleift að tengjast beint við mörg stafræn merki í innbyggðu kerfi.Hægt er að stilla þessa pinna fyrir inntak, úttak eða tvíátta notkun, allt eftir hönnunarkröfum.Þessi sveigjanleiki gerir tækinu kleift að stjórna samskiptum milli örgjörva, minnistækja og útlægra rökrása.

Hröð rökfræðisvörun

Tækið styður útbreiðslu seinkun allt að tíu nanósekúndur, sem gerir móttækilega stafræna rökfræði hegðun kleift.Þessi tímasetningarafköst styður stjórnunaraðgerðir sem krefjast stöðugrar merkjaskipta og áreiðanlegrar samstillingar við aðra stafræna hluti í kerfinu.

Rafmagns endurforritanleg rökfræði

Stillingar eru geymdar með því að nota rafræna forritanlega tækni sem gerir kleift að uppfæra rökfræði tækisins þegar kerfiskröfur breytast.Hönnuðir geta breytt stafrænni rökfræði við þróun eða kerfisviðhald án þess að skipta um vélbúnaðarhluta.

Lágspennuaðgerð

Notkun innan framboðssviðs þriggja volta til þriggja komma sex volta gerir tækinu kleift að samþætta mörgum nútíma stafrænum kerfum.Þetta spennusvið styður stöðug rökfræðistig á sama tíma og viðheldur samhæfni við algenga stafræna viðmótsstaðla.

Fyrirferðarlítill yfirborðsfestingarpakki

Tækið er í hundrað pinna þunnum fjórflötum pakka sem er hannaður fyrir yfirborðsfestingu.Fyrirferðarlítið pakkafótspor hjálpar til við að spara borðpláss og styður sjálfvirka framleiðsluferli sem notuð eru í nútíma rafeindaframleiðslu.

Innbyggt stafræn stjórnunargeta

Sameining forritanlegrar rökfræði, sveigjanlegrar leiðar og stillanlegrar inntaks- og úttakstenginga gerir tækinu kleift að framkvæma ýmis stafræn stjórnunarverkefni.Það getur komið í stað margra stakra rökrása en viðhalda stöðugri merkjahegðun í innbyggðri rafrænni hönnun.

EPM7128ATC100-10 Tæknilýsingar

Eiginleiki vöru	Eiginleikagildi
Framleiðandi	Altera (Intel)
Spennuveita - Innri	3V ~ 3,6V
Tækjapakki fyrir birgja	100-TQFP (14x14)
Röð	MAX® 7000A
Forritanleg gerð	EE PLD
Pakki / hulstur	100-TQFP
Pakki	Magn
Rekstrarhitastig	0°C ~ 70°C (TA)
Fjöldi Macrocells	128
Fjöldi rökfræðilegra þátta/blokka	8
Fjöldi I/O	84
Fjöldi hliða	2500
Gerð uppsetningar	Yfirborðsfesting
Seinkunartími tpd(1) Hámark	10 ns
Grunnvörunúmer	EPM7128
RoHs staða	Samræmist ekki RoHS
Rakaviðkvæmni (MSL)	3 (168 klst.)
REACH staða	REACH hefur ekki áhrif
ECCN	EAR99
HTSUS	8542.39.0001

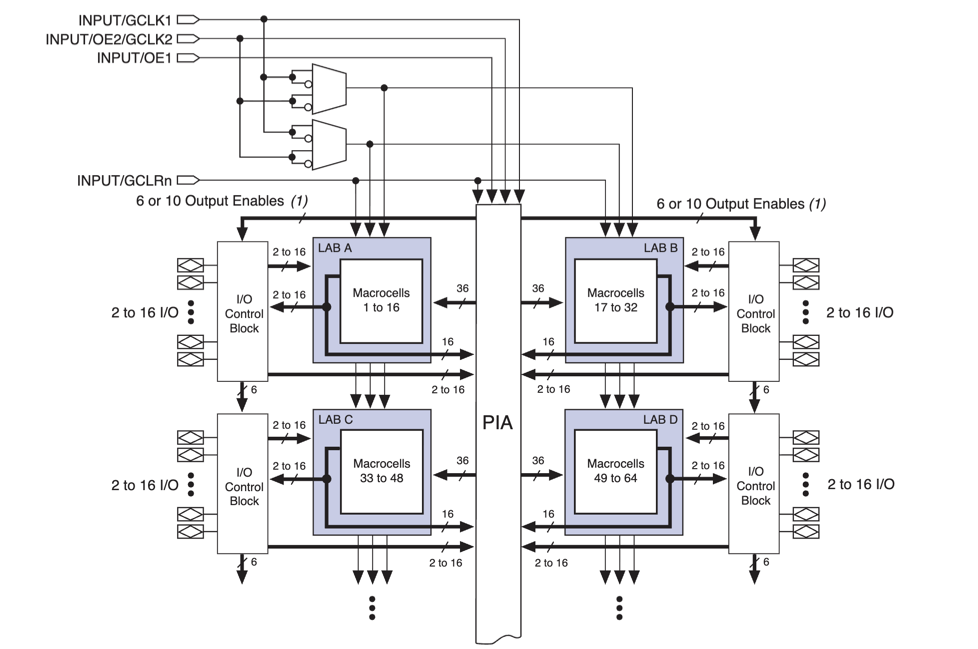

Tækjablokkamynd EPM7128ATC100-10

Skýringarmyndin sýnir innri rökfræðiarkitektúrinn sem notuð er af MAX 7000A CPLD tækjum eins og EPM7128ATC100-10.Uppbyggingin er skipulögð í kringum marga Logic Array Blocks merktir LAB A, LAB B, LAB C og LAB D, sem hver inniheldur hópa af stórfrumum sem útfæra forritanlegar rökfræðiaðgerðir.Þessar stórfrumur styðja samsetta rökfræði og skráðar rökfræðiaðgerðir innan tækisins.Rökfylkisblokkirnar eru tengdar í gegnum miðlægt forritanlegt samtengingarfylki sem beinir merkjum á milli rökfræðilegra hluta.Hver Logic Array Block tengist I O Control Block sem stjórnar inntaks- og úttakspinnum tækisins.Alheimsstýringarmerki, þar með talið klukkuinntak, úttaksvirkja merki, og alþjóðlegt hreint inntak koma inn frá toppi arkitektúrsins og dreifa stjórnmerkjum yfir innri rökfræðibyggingu til að samræma rekstur tækisins.

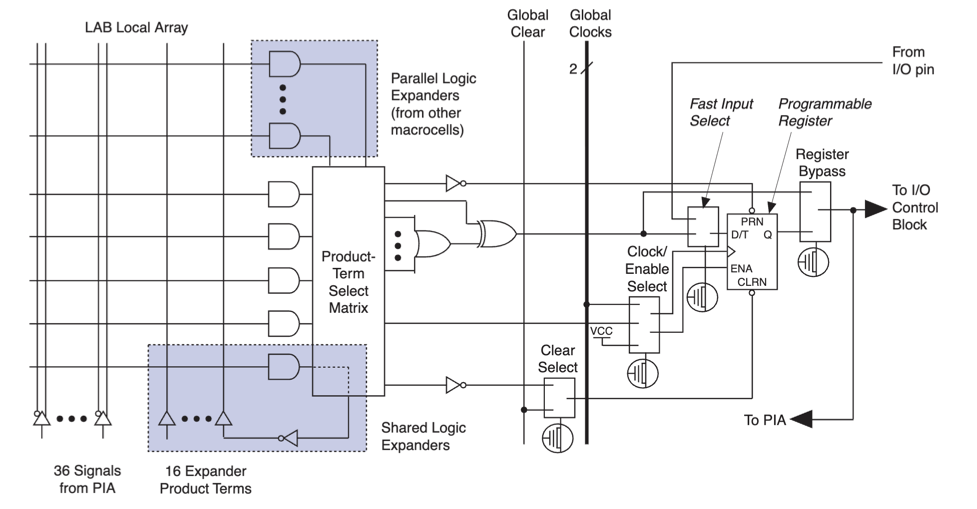

Macrocell af EPM7128ATC100-10

Rökmerki koma inn í stórfrumu frá forritanlegu samtengingarfylki í gegnum þrjátíu og sex leiðarlínur sem tengjast LAB staðbundnu fylkinu.Vöruheitaval fylki sameinar þessi merki með allt að sextán útvíkkandi vöruskilmálum til að búa til forritanlegar rökfræðiaðgerðir.Samhliða rökfræðistækkarar leyfa viðbótarskilmála frá nálægum stórfrumum, en sameiginlegir rökfræðistækkarar dreifa auka vöruskilmálum yfir rökfylkisblokkina til að auka rökfræðigetu.Úttaksleiðir fæða forritanlega skrá sem starfar með alþjóðlegri klukku og skýrum stjórnlínum, sem gerir annað hvort skráð eða beint samsett úttak.Hröð inntaksslóð tekur við merkjum frá ytri I O pinna og skráarhjábraut gerir merkinu kleift að fara framhjá án klukkaðrar geymslu.Lokaúttaksmerkjum er beint annaðhvort til I O stjórnblokkarinnar fyrir ytri pinna eða aftur inn í forritanlegt samtengingarfylki fyrir innri merkjaleiðingu.

Umsóknir um EPM7128ATC100-10

Innbyggð kerfisstýringarlögfræði

Forritanleg rökfræðitæki eins og þessi eru oft notuð til að innleiða sérsniðna stjórnunarrökfræði inni í innbyggðum kerfum.Það getur samræmt tímasetningartengsl milli örgjörva, skynjara og samskiptatækja en viðhalda stöðugu merkjaflæði yfir kerfið.

Iðnaðar sjálfvirkni stýringar

Sjálfvirknibúnaður krefst oft sérstakrar rökfræði til að stjórna skynjurum, liða og stýrimerkjum.Hægt er að forrita tækið til að takast á við stjórnunarraðir, öryggisathuganir og merkjaleiðingarverkefni sem notuð eru í sjálfvirkum vélum og vöktunarkerfum.

Rökfræði fjarskiptaviðmóts

Samskiptabúnaður notar forritanlega rökfræði til að stjórna merkjaleiðum milli örgjörva og tengirása.Tækið getur stutt stafræna skiptingu, meðhöndlun samskiptareglur og merkjaskilyrði sem hjálpa til við að viðhalda áreiðanlegum samskiptum milli kerfishluta.

Consumer Electronics Control Circuits

Stafrænar neytendavörur treysta oft á þétt rökfræðitæki til að samræma innri starfsemi.Tækið getur stjórnað tímasetningu, inntaksvinnslu og merkjastýringu innan rafrænna vara eins og margmiðlunarbúnaðar, heimilisraftækja og jaðartækja.

Stafræn merkjaleiðing og viðmótsstjórnun

Kerfi sem sameina mörg stafræn undirkerfi krefjast stýrðrar merkjaleiðar milli íhluta.Forritanleg rökfræði uppbygging gerir hönnuðum kleift að búa til sérsniðna leiðarrökfræði sem beinir merkjum á milli minnis, örgjörva og ytri viðmóta.

Framkvæmd ríkisvéla

Mörg rafeindakerfi treysta á ríkisvélar til að stjórna rekstrarröðum.Tækið getur innleitt þessar ástandsbundnu stjórnskipulag með því að nota forritanlegar rökfræðileiðir sem bregðast við inntaksskilyrðum og tímasetningaratburðum.

Skipti fyrir staka rökfræðihluta

Oft er hægt að sameina nokkur aðskilin rökhlið og stýrirásir í eitt forritanlegt tæki.Þessi nálgun dregur úr flækjustigi borðsins en gerir kleift að breyta rökfræðihegðun með uppfærslum á stillingum þegar kerfiskröfur breytast.

Kostir og gallar EPM7128ATC100-10

Kostir

• Sveigjanleg forritanleg rökfræði gerir hönnuðum kleift að innleiða sérsniðnar stafrænar hringrásir

• Hraðari þróunarlota samanborið við föst rökfræðitæki

• Samþætt samþætting margra rökfræðilegra aðgerða innan eins tækis

• Áreiðanleg aðgerð með tiltölulega lítilli útbreiðslu seinkun fyrir stjórnunarrökfræðiverkefni

• Styður margar inn- og útgangstengingar í gegnum 84 I/O pinna

• Endurforritanlegur arkitektúr gerir hönnunaruppfærslur kleift á meðan á þróun stendur

• Hentar til að skipta um nokkra staka rökræna IC í innbyggðum kerfum

Ókostir

• Minni rökfræðiþéttleiki samanborið við nútíma FPGA tæki

• Takmörkuð innri auðlind miðað við nýrri forritanlegar rökfræðifjölskyldur

• Takmarkað hitastigssvið miðað við tæki í iðnaðarflokki

• RoHS-útgáfa sem ekki er í samræmi gæti takmarkað notkun í sumum nútímalegum umhverfissamræmdum hönnunum

EPM7128ATC100-10 Valkostir

Hlutanúmer	Framleiðandi	Helstu eiginleikar	Notaðu tilfelli/athugasemdir
EPM7128ATC100-12F	Altera	MAX 7000A fjölskyldu CPLD með 128 stórfrumur og um það bil 2.500 nothæf rökhlið.Notar rafstýranlega forritanlega rökfræðitækni og 100 pinna TQFP pakka með mörgum forritanlegum I/O tengingum.	Notað fyrir stafræna stjórnunarrökfræði, rútuviðmótsrökfræði og kerfislímrökfræði þar sem nokkrar stafrænar aðgerðir þarf að útfæra í einu forritanlegu tæki.
EPM7128ATC100-6	Altera	CPLD með meiri hraða frá MAX 7000A arkitektúrnum.Býður upp á forritanlegar stórfrumur, innri leiðarúrræði og sveigjanlega stafræna inntaks- og úttakspinna.	Hentar fyrir tímanæma stafræna rökfræði, viðmótsstjórnun og innbyggð stjórnkerfi sem krefjast hraðari rökviðbragða.
EPM7128ATC144-10	Altera	CPLD tæki sem notar MAX 7000A arkitektúr með óstöðugt stillingarminni og stærri pakka sem styður fleiri I/O tengingar fyrir stafræna kerfissamþættingu.	Algengt í iðnaðarstýringarborðum, samskiptavélbúnaði og forritanlegum rökstýringarverkefnum þar sem þarf að meðhöndla viðbótar ytri merki.

Um Altera (Intel)

Altera var hálfleiðarafyrirtæki þekkt fyrir að þróa forritanleg rökfræðitæki sem notuð eru í stafræn kerfi og innbyggð rafeindatækni.Fyrirtækið sérhæfði sig í forritanlegum hliðarflokkum á vettvangi og flóknum forritanlegum rökfræðibúnaði sem gerir hönnuðum kleift að innleiða sérsniðnar stafrænar hringrásir innan eins íhluta.Vöruflokkar þess voru mikið notaðar í samskiptabúnaði, tölvukerfum, iðnaðarstýringarkerfum og rafeindatækni.Árið 2015 varð fyrirtækið hluti af Intel, þar sem forritanleg rökfræðitækni þess heldur áfram að vera þróuð og samþætt í gagnaver, netkerfi og innbyggða tölvukerfi.

Niðurstaða

EPM7128ATC100-10 er forritanlegt rökfræðitæki sem er hannað til að takast á við stillanleg stafræn stjórnunarverkefni í rafeindakerfum.Það sameinar 128 stórfrumur og innri leiðaruppbyggingu sem gerir þér kleift að smíða sérsniðnar rökfræðiaðgerðir inni í einni þéttri flís.Tækið skipuleggur rökfræðitilföng sín í gegnum rökkerfisblokkir sem tengjast í gegnum forritanlegt leiðarnet.Pinnastillingar hans og samningur TQFP pakki styðja yfirborðsfestingar sem notuð eru í nútíma hringrásarborðum.Þú getur notað þetta tæki til að stjórna merkjaleiðum, rökröðun og stjórnunaraðgerðum í mörgum stafrænum forritum.Þessi sveigjanleiki hjálpar til við að einfalda hringrásarhönnun á sama tíma og kerfishegðun er fyrirsjáanleg.
