EPM7160ELC84-15: DataSheet, lögun, pinout, forritun og forrit

Þessi handbók snýst allt um EPM7160ELC84-15, sérstakan flís sem hjálpar til við að byggja upp sérsniðnar stafrænar rökstýringar.Þú getur forritað það með JTAG tengingu og jafnvel uppfært það á meðan hún er þegar sett upp í kerfinu þínu.Það hefur einnig öryggisaðgerðir til að vernda hönnun þína.Þessi grein útskýrir allt um flísina, þar með talið PIN -skipulag, eiginleika, notar og hvernig á að forrita hann.Hvort sem þú ert að vinna að vélum, bílum eða netbúnaði, þá hjálpar þessi handbók þér að skilja hvers vegna þessi flís er gagnlegur.

Vörulisti

EPM7160ELC84-15 Yfirlit

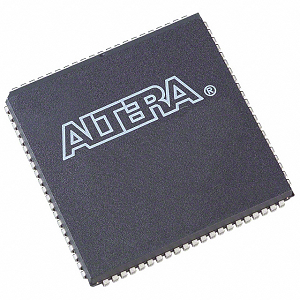

The EPM7160ELC84-15 er hluti af Max 7000 röð Intel, sem notar háþróaða annarri kynslóð Max arkitektúr Altela.Þessi tæki, framleidd með hágæða CMOS tækni, eru sérsniðin að háþéttleika og afkastamiklum útfærslum á stafrænum rökfræði.Þetta líkan er með 160 þjóðhagsbellum og veitir u.þ.b. 3.200 nothæf hlið, sem rúmar þarfir flókinna stafrænna kerfa.Það starfar á 5V framboði, með dæmigerðri seinkun á pinna til pinna, 15 ns, sem gerir ráð fyrir móthraða allt að 175,4 MHz, sem tryggir skjótan vinnslu merkja og skilvirka afköst kerfisins.Þessi CPLD styður bæði forritun og endurforritun í kerfinu í gegnum samþætt JTAG viðmót, sem er í samræmi við IEEE STD.1149.1, auka sveigjanleika og auðvelda uppfærslur eftir uppsetningu.Það býður einnig upp á öryggisaðgerð til að koma í veg fyrir óleyfilega afritun af stillingargögnum, dýrmæt viðbót til að vernda hugverk.

Ef þú ert að leita að því að tryggja allt sem fyrirtæki þitt þarfnast, þá er nú fullkominn tími til að setja magnpöntun hjá okkur.Við erum tilbúin til að hjálpa þér að spara tíma, draga úr kostnaði og fá nákvæmlega það sem þú þarft.

EPM7160ELC84-15 Pinout skýringarmynd

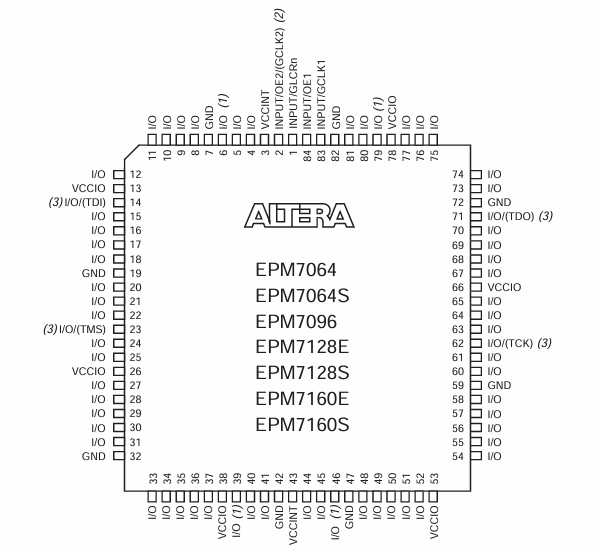

Pinout skýringarmyndin fyrir EPM7160ELC84-15 Tæki sýnir líkamlega skipulag og virkni 84 pinna þess í PLCC (plastleiðandi flísaflutnings) pakka.Skýringarmyndin sýnir ferningstillingu, þar sem hverjum pinna er úthlutað ákveðnum merkimiða sem gefur til kynna virkni þess, svo sem I/O. (inntak/úttak), Gnd (jörð), eða VCCIO (framboðsspenna fyrir I/O).Pins merktir sem I/O. tákna stillanlegt stafrænt inntak eða úttakslínur, sem eru notaðar til að tengja við önnur tæki í hringrás. VCCIO Pins veita spennu til I/O Banks, og Gnd Pinnar veita tilvísun á jörðina.Sérstakir aðgerðarpinnar fela í sér TDI, Tdo, TMS, og TCK, sem eru notuð fyrir Jtag Forritun og mörk skannaprófanir.Að auki, pinnar eins og Input1/CLK1 Og Input2/CLK2 eru tilnefndir klukku- eða stjórnunarmerkisinntak fyrir innri tímasetningu rökfræði.

EPM7160ELC84-15 CAD módel

EPM7160ELC84-15 tákn

EPM7160ELC84-15 fótspor

EPM7160ELC84-15 3D líkan

EPM7160ELC84-15 eiginleikar

• Háþéttni rökfræði: EPM7160ELC84-15 býður upp á 160 þjóðhagsbellur og um það bil 3.200 nothæf hlið, sem gerir það mjög hentugt fyrir flókna stafræna hönnun.Þessi þéttleiki gerir kleift að samþætta margar aðgerðir í eitt tæki, auðvelda samsniðnari og skilvirkari hringrásarhönnun.

• Hröð frammistaða: Með hámarks útbreiðslu seinkun á 15 ns og getu til að styðja við rekstrartíðni allt að 100 MHz, tryggir þetta CPLD skjótan merkisvinnslu og háhraða afköst fyrir tímaviðkvæmar forrit.

• Forritun í kerfinu (ISP): Með innbyggða IEEE std.1149.1 (JTAG) viðmót, tækið styður forritun í kerfinu.Þessi hæfileiki gerir kleift að forrita tækið og endurforrita uppsetningu, sem veitir sveigjanleika fyrir uppfærslur og breytingar á virkni án þess að þörf sé á líkamlegri skipti.

• Multivolt ™ I/O tengi : Multivolt I/O viðmótið styður ýmsar rekstrarspennur, sem gerir CPLD samhæft við 5,0 V, 3,3 V og 2,5 V rökstig.Þessi aðgerð gerir kleift að nota tækið í blandaðri spennukerfi og auka aðlögunarhæfni þess að mismunandi rafrænu umhverfi.

• Sveigjanleg I/O stilling: Það býður upp á 64 forritanlegir I/O pinnar sem bjóða upp á fjölhæfar valkosti.Þessi sveigjanleiki er mikilvægur fyrir forrit sem krefjast margvíslegra innsláttar/framleiðsla stillinga, sem styður breitt svið tengingar og virkni.

• EEPROM-undirstaða minni: Með því að nota EEPROM tækni til að geyma stillingar er hægt að forrita CPLD allt að 100 sinnum.Þetta óstöðugt minni tryggir að tækið heldur uppstillingu sinni jafnvel eftir aflferli fyrir áreiðanleika og auðvelda viðhald.

• Öryggisaðgerðir: Tækið felur í sér öryggisbita sem kemur í veg fyrir óviðkomandi aðgang að forrituðu rökfræði, verndar hugverk og kemur í veg fyrir átt, sem er gott fyrir forrit í öryggisnæmu umhverfi.

EPM7160ELC84-15 Blokk skýringarmynd

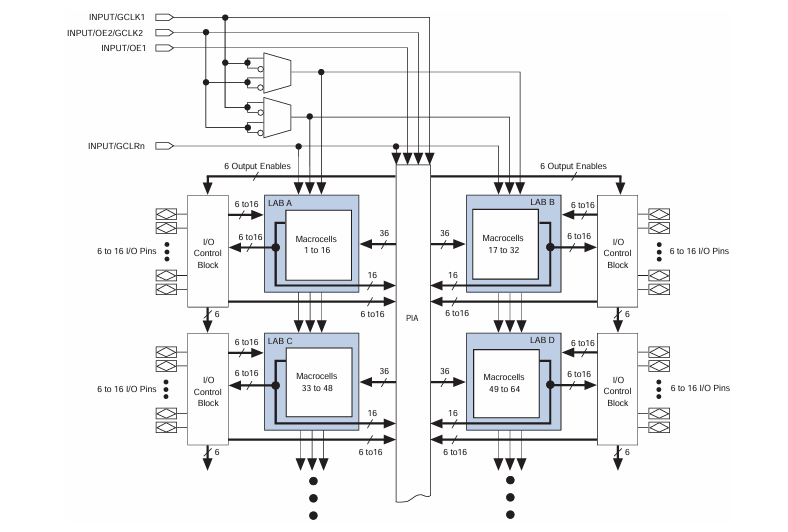

Blokk skýringarmyndarinnar af EPM7160ELC84-15, táknar vel skipulögð innri arkitektúr sem samanstendur af fjórum Logic Array Blocks (Labs) merkt A., B, C., og D..Hver rannsóknarstofa inniheldur 16 makrósellur, að gera samtals 64 MACROCENTS, sem eru byggingareiningarnar til að búa til rökfræðiaðgerðir.Þessar þjóðhagslegar geta innleitt samsetningar eða skráða rökfræði með því að nota forritanleg samtengingar og stjórnmerki.Í miðjunni, The Forritanleg samtenging fylking (PIA) þjónar sem samskiptahringurinn, sem gerir kleift að fá sveigjanlega leið á merkjum á milli Labs Og I/O. Pinnar.Hver rannsóknarstofa tengist PIA með 36 inntakslínum og 16 framleiðsla línum, sem tryggir mikla rökfræði samtengingar.Umhverfis jaðarinn, I/O stjórnblokkir Stjórna inntaks- og úttaksmerkjum og bjóða upp á á bilinu 6 til 16 I/O pinnar á hlið, sem tengir beint við ytra kerfið.Það sýnir einnig alþjóðleg stjórnmerki eins og Clock (GCLK1, GCLK2), Output Enable (OE1) og Clear (GCLRN) dreift til allra rannsóknarstofna fyrir samstillt og miðstýrt rökfræði.Hægt er að færa þessi merki í gegnum margfeldi til að veita sveigjanleika og skilvirkni hönnunar.

EPM7160ELC84-15 forskriftir

Tegund	Færibreytur
Framleiðandi	Altera/Intel
Röð	Max® 7000
Umbúðir	Tube
Staða hluta	Úrelt
Forritanleg gerð	EE PLD
Seinkaðu tíma TPD (1) Max	15 ns
Spennuframboð - Innra	4,75V ~ 5,25V
Fjöldi rökfræðiþátta/blokka	10
Fjöldi þjóðhagsboða	160
Fjöldi hliðar	3200
Fjöldi i/o	64
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	84-LCC (J-Lead)
Pakki birgjabúnaðar	84-PLCC (29.31x29.31)
Grunnvörunúmer	EPM7160

EPM7160ELC84-15 forrit

Iðnaðar sjálfvirkni

Í sjálfvirkni iðnaðarins er EPM7160ELC84-15 notað til að stjórna rökfræði innan forritanlegra rökstýringar (PLC), mótorstýringar og skynjaraviðmót.Geta þess til að takast á við flókna rökfræðiaðgerðir og hratt I/O rofa gerir það tilvalið fyrir sjálfvirkniverkefni sem krefjast nákvæmrar stjórnunar og tímasetningar.

Innbyggð kerfi

Þetta CPLD er gagnlegt í innbyggðum kerfum þar sem rými og orkunýtni eru mikilvæg.Það finnur forrit í vélfærafræði, Internet of Things (IoT) tækjum og neytandi rafeindatækni, þar sem forritun þess gerir kleift að aðlaga og aðlögunarhæfni að sérstökum virkni kröfum.

Fjarskipti

Tækið er notað í fjarskiptabúnaði eins og beina og rofa til að stjórna tímasetningu, gagnaleið og meðhöndlun samskiptareglna.Háhraða afköst þess og geta til að starfa á mismunandi spennustigum gera það hentugt fyrir netinnviði sem krefst áreiðanleika og mikils afköst gagna.

Bifreiðar rafeindatækni

Innan bifreiðageirans styður EPM7160ELC84-15 forrit í infotainment kerfum, líkamsstýringareiningum og stjórnunareiningum vélarinnar.Styrkleiki og stuðningur CPLD við fjölbreytt úrval af inntak/framleiðsla spennu gerir það kleift að framkvæma áreiðanlega við krefjandi aðstæður bifreiðaumhverfis.

Lækningatæki

CPLD er einnig beitt í lækningatækni, sérstaklega í greiningarbúnaði og eftirlitskerfi sjúklinga.Öryggiseiginleikar þess og stöðugur rekstur við ýmsar umhverfisaðstæður tryggja að það geti sinnt viðkvæmum og heilbrigðisumsóknum á öruggan og skilvirkan hátt.

EPM7160ELC84-15 Svipaðir hlutar

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Forritunarskref

Forritun EPM7160ELC84-15, CPLD úr Max 7000 röð Intel, felur í sér skipulagt ferli til að tryggja að tækið virki samkvæmt forskriftum.Hér eru skrefin sem fylgja því að forrita þetta CPLD:

1. Hönnunarfærsla: Byrjaðu á því að nota vélbúnaðarlýsingu (HDL) eins og VHDL eða Verilog, eða myndrænt skýringartæki til að búa til stafræna rökfræði hönnun þína.Þetta fyrsta skref leggur grunninn að virkni sem þú vilt hrinda í framkvæmd í CPLD.Notaðu hönnunarhugbúnað sem er samhæfur við MAX 7000 seríuna, svo sem Quartus II eða Max+Plus II, sem veitir verkfæri til að kóða, taka saman og herma eftir hönnun þinni.

2. Samantekt og uppgerð: Settu saman hönnun þína til að þýða HDL kóðann eða skýringarmyndina á tvöfalt snið sem CPLD getur framkvæmt.Þetta skref skoðar einnig allar setningafræðilegar villur og tryggir að rökfræðin uppfylli hönnunarkröfur.Hermir eftir samsettu hönnuninni til að staðfesta virkni þess.Þetta felur í sér að keyra prófunartilfelli gegn hönnuninni til að sannreyna rökfræði og tímasetningu og tryggja að það hegði sér eins og búist var við áður en hún er forrituð á líkamlega tækið.

3. Forritun vélbúnaðaruppsetningar: Tengdu EPM7160ELC84-15 við viðeigandi forritunarbúnað.Þetta gæti falið í sér að setja upp JTAG viðmót með tækjum eins og ByteBlasterMV, MasterBlaster eða USB-BLaster.Gakktu úr skugga um að CPLD sé rétt knúinn og settur upp í réttum stillingarstillingu fyrir forritun, venjulega með 5,0 V aflgjafa.

4. Forritunarferli: Opnaðu forritunarhugbúnaðinn (eins og Quartus II forritari) og stilltu hann til að þekkja EPM7160ELC84-15 í gegnum JTAG tengi.Hlaðið viðeigandi forritunarskrá (.pof eða .sof) í hugbúnaðinn.Þessar skrár innihalda samanlögð hönnunargögn sem nauðsynleg eru til að stilla CPLD.Framkvæmdu forritunarskipunina innan hugbúnaðarins til að flytja hönnunina yfir í CPLD.Fylgstu með ferlinu fyrir allar villur og staðfestu árangursríka dagskrárgerð.

5. Staðfesting: Þegar forritun er lokið skaltu framkvæma sannprófunarferli til að tryggja að CPLD starfi rétt innan fyrirhugaðrar umsóknar.Þetta gæti falið í sér að framkvæma mörk-skannapróf eða virknipróf innan raunverulegs kerfis þar sem CPLD er útfært.Staðfestu að öll virkni sé framkvæmd eins og hannað er og að tækið hafi samskipti rétt við aðra íhluti í kerfinu.

EPM7160ELC84-15 Kostir

Hagkvæmni

EPM7160ELC84-15 er hagkvæm lausn til að þurfa flókna rökfræðihæfileika án þess að hafa háa verðmiði í tengslum við nýrri CPLDS eða FPGA.Þetta gerir það aðlaðandi fyrir fjárhagslega viðkvæm verkefni og fyrir fræðslu eða smáum iðnaðarumsóknum.

Óstöðug stilling

Með því að nota EEPROM tækni heldur EPM7160ELC84-15 forritaðri stillingu sinni jafnvel þegar slökkt er á aflinu.Þessi ósjálfbærni tryggir áreiðanleika og samkvæmni tækisins í afköstum milli aflferla og útrýma þörfinni fyrir utanaðkomandi óstöðugan minni íhluta.

Breitt rekstrarspennu svið

Tækið styður breitt rekstrarspennu svið 4,75 V til 5,25 V, rúmar mismunandi aflgjafa og tryggir samhæfni bæði eldri og nýrri kerfishönnun.Þessi fjölhæfni er gagnleg í blandaðri spennuumhverfi þar sem kerfisíhlutir mega ekki deila sömu stöðluðu spennustigum.

Áreiðanleg frammistaða

Tækið býður upp á áreiðanlega afköst með útbreiðslu seinkun á 15 ns og stuðningur við rekstrartíðni allt að 100 MHz.Þetta tryggir tímabær og skilvirka vinnslu á rökfræðiaðgerðum, sem gerir það hentugt fyrir tímaviðkvæm forrit í fjarskiptum, rafeindatækni bifreiða og iðnaðarstýringarkerfa.

EPM7160ELC84-15 umbúðir

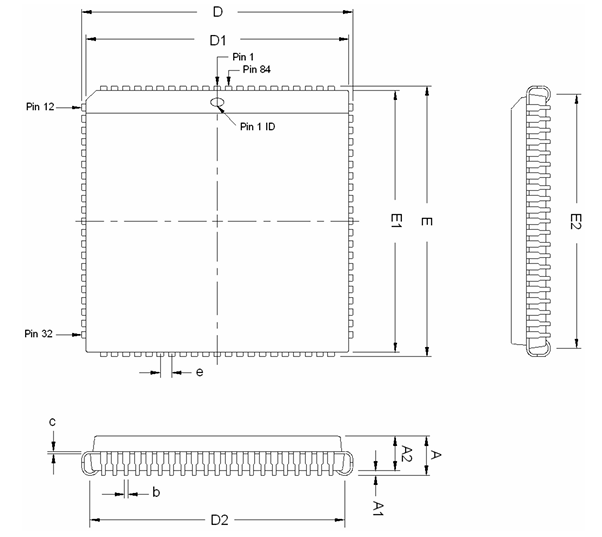

Pakkningavíddarvíddartafla

Tákn	Tommur
	Mín.	NOM.	Max.
A.	0,165	0,172	0,18
A1	0,02	-	-
A2	0,150 typ
D.	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	-	0,021
C.	0,008 Typ
e	0,050 typ

Pakkaskipti

EPM7160ELC84-15 framleiðandi

EPM7160ELC84-15 er framleitt af Intel Corporation, alþjóðlegur leiðtogi í hálfleiðara tækni.Þetta CPLD var upphaflega þróað af Altera og varð hluti af vöruúrslitum Intel í kjölfar öflunar þess á Altera árið 2015. Síðan þá hefur Intel haldið áfram að styðja MAX 7000 seríuna, þar á meðal EPM7160ELC84-15, undir forritanlegu lausnarhópnum sínum.Stjórnarstjórn Intel tryggir tækið nýtur háþróaðra framleiðslustaðla, langtímaáreiðanleika og stuðnings skjöl.Þrátt fyrir að vera nú flokkaður sem úreltur, heldur arfleifð Intel í forritanlegum rökfræðibúnaði eins og EPM7160ELC84-15 áfram í arfakerfi og sérhæfðum forritum um allan heim.

Niðurstaða

EPM7160ELC84-15 stendur sem mjög fær CPLD sem er sérsniðin fyrir verkfræðinga og kerfishönnuðir sem leita eftir hagkvæmri samþættingu rökfræði við sveigjanlegan forritanleika.EEPROM-byggð minni, hröð útbreiðsla seinkunar og eindrægni við margfeldi spennustig gera það sterkt fyrir fjölbreytt rafrænt umhverfi.Tækið er stutt af framleiðslu arfleifðar Intel og smíðaðir með eiginleikum eins og Multivolt I/O og JTAG samræmi, og heldur áfram að þjóna í arfleifð og sérhæfðum kerfum þrátt fyrir úreldingu þess.Hvort sem þú ert að vinna í sjálfvirkni iðnaðar, innbyggðri forritum eða fjarskiptainnviði, skilar EPM7160ELC84-15 áreiðanlegri afköst og langtíma gildi.
