EPM7192SQC160-15 CPLD: Aðgerðir, pinout, forritun og forrit

Þessi handbók talar um EPM7192SQC160-15, forritanlegan rökfræði flís frá Max 7000s fjölskyldunni.Það skýrir hvað flísinn getur gert, hvernig hann virkar og hvar hann er hægt að nota.Það sýnir hvernig flísinn er smíðaður inni, hvað hver pinna gerir og hvernig hann tengist öðrum hlutum.Handbókin inniheldur einnig þar sem hægt er að nota þennan flís, hvernig á að forrita hann skref fyrir skref, hvaða aðrar svipaðar flísar eru til og hver gerir það.

Vörulisti

Hvað er EPM7192SQC160-15?

The EPM7192SQC160-15 er meðalstór CPLD (flókið forritanlegt rökfræðibúnað) frá Max 7000s fjölskyldu, gerð fyrir áreiðanlega stafræna rökfræði stjórn í innbyggðri og iðnaðarkerfum.Þessi flís býður upp á 192 makróselur og um 3.750 röksemdafærslu, sem veitir næga getu til að meðhöndla hófleg rökfræðiverkefni.Það felur í sér 124 I/O pinna og keyrir á 5V framboði, með Multivolt I/O stuðningi við tengi við bæði 3,3V og 5V rökfræði.Forritanleg EEPROM byggð arkitektúr í kerfinu þýðir að þú getur endurforritað það beint í hringrásinni með því að nota JTAG, án þess að þurfa auka íhluti eða ytri minni.Með hraðastig –15 styður það kerfisgildi allt að um það bil 76,9 MHz og býður upp á hratt og stöðuga tímasetningarárangur fyrir víðtæk stafræn forrit.Max 7000s fjölskyldan er þekkt fyrir traustan árangur, eeprom minni og sveigjanlega spennuaðgerð.

Ertu að leita að EPM7192SQC160-15?Hafðu samband við okkur til að athuga núverandi lager, leiðslutíma og verðlagningu.

EPM7192SQC160-15 CAD módel

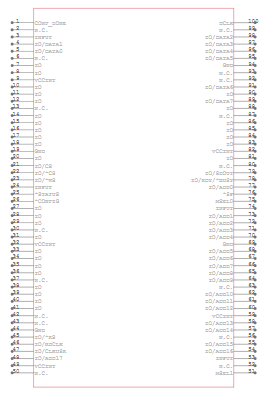

EPM7192SQC160-15 tákn

EPM7192SQC160-15 fótspor

EPM7192SQC160-15 3D líkan

EPM7192SQC160-15 eiginleikar

192 Macrocells: Tækið inniheldur 192 makrókellur, sem þjóna sem kjarna forritanlegir þættir.Hægt er að stilla þessar þjóðhagsbellur til að innleiða margs konar samsetningar- og röð rökfræðiaðgerða sem krafist er í stafrænum hönnun.

Um það bil 3.750 rökfræðihlið: Það býður upp á samsvarandi rökfræði getu um 3.750 hlið, sem gerir það hentugt fyrir miðlungs flókið stjórnunarrökfræði, ríkisvélar eða lím rökfræði í innbyggðum kerfum.

Forritun í kerfinu í gegnum JTAG: Það er með EEPROM-byggð minni sem gerir kleift að endurforrita beint innan kerfisins með því að nota venjulegt JTAG viðmót, sem styður bæði IEEE 1149.1 og IEEE 1532 staðla.

Hámarks tíðni allt að 125 MHz: Innri rökfræði getur starfað á klukkuhraða sem nær 125 MHz, sem gerir kleift að vinna hratt fyrir tímasetningarnæm forrit.

Töf frá útbreiðslu 7,5 ns: Flísinn býður upp á litla útbreiðslu seinkun um það bil 7,5 nanósekúndur, sem tryggir skjótt svörun merkis frá inntak til framleiðsla.

Styður 5V framboð með Multivolt I/O: Tækið keyrir á 5V kjarnaframboði og styður Multivolt I/O, sem gerir kleift að eindrægni við bæði 5V og 3,3V merkisstig til að auðvelda samþættingu í blandaðri spennukerfi.

Forritanlegt SLEW RATE og Open-Drain framleiðsla: Þú getur stjórnað merkisbrúnum fyrir EMI minnkun og valið opinn útgangsútgang fyrir hlerunarbúnað og rökfræði eða stigsbreytingu.

Sex alþjóðleg framleiðsla Virkja merki: Þessi alþjóðlegu eftirlitsmerki gera kleift að gera eða slökkva á framleiðsla yfir marga I/O banka fyrir skilvirka merkisstjórnun.

Stillanlegar flip-flops í makrósellum: Hver makróselur inniheldur flip-flop sem styður forstillta, skýran, klukku en óeðlilegt og einstaklingsbundið stjórnun, sem veitir aukinn sveigjanleika fyrir röð rökfræði.

Lágmarkstilling: Tækið felur í sér rafmagnssparandi eiginleika sem getur skorið úr raforkunotkun um yfir 50%, sem er gagnlegt fyrir orkunýtna notkun.

JTAG mörk-skannastuðningur : Tæki með 128 eða fleiri þjóðhagsbellum, eins og þessum, fela í sér fullar prófunaraðgerðir fyrir skanna fyrir skilvirka greiningar og staðfestingu borðstigs.

Öryggisbiti fyrir hönnunarvernd: Forritanlegur öryggisbiti tryggir að ekki er hægt að lesa eða afrita innri hönnun og vernda hugverk.

PCI-samhæft I/O.: I/O uppbyggingin er hönnuð til að uppfylla PCI rafkröfur, sem gerir kleift að gera bein tengi við PCI-byggð kerfi.

Rekstrarhitastig 0 ° C til 70 ° C: Hitastigssviðið í atvinnuskyni gerir þetta tæki hentugt fyrir flestar notendur innanhúss og stjórnað umhverfis.

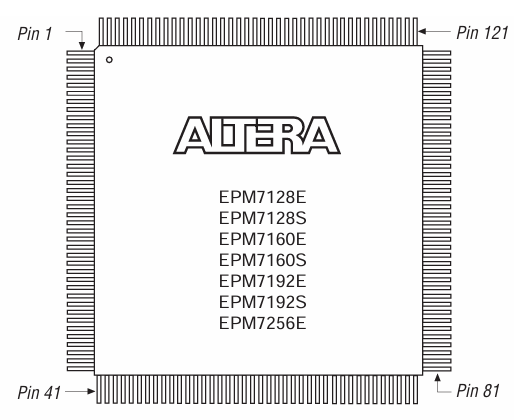

EPM7192SQC160-15 Pinout skýringarmynd

Þessi skýringarmynd sýnir PIN-skipulag fyrir EPM7192SQC160-15 og svipuð Altera Max 7000s tæki.Flísin er með 160 pinna raðað um allar fjórar hliðar í ferkantaðri QFP pakka.Pinna 1 byrjar efst í vinstra horninu og tölur fara rangsælis um flísina.Hver hlið er með 40 pinna.Litli punkturinn efst til vinstri merkja pinna 1, sem hjálpar við rétta staðsetningu.Flísanafnið í miðjunni sýnir að það er samhæft við aðrar gerðir í sömu fjölskyldu.Þetta skipulag veitir margar I/O tengingar og er gagnlegt fyrir flókna rökfræðihönnun.

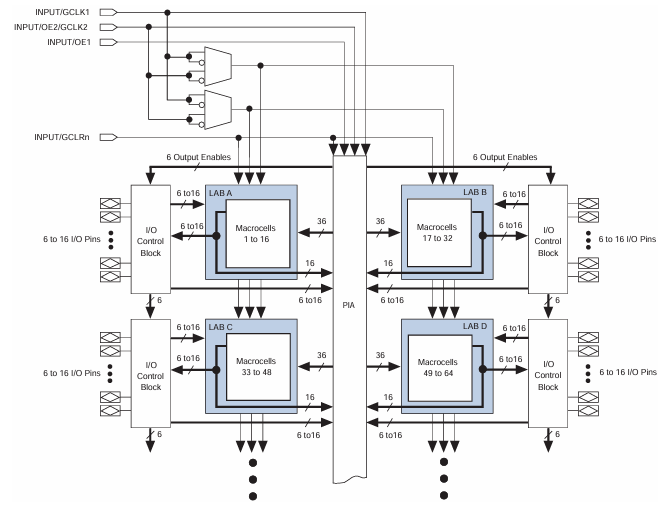

Max 7000s blokk skýringarmynd

Þessi blokkarmynd sýnir innri uppbyggingu Max 7000S CPLD, þar á meðal EPM7192SQC160-15.Flísinni er skipt í fjóra meginhluta sem kallast Logic Array Blocks (Lab A til D).Hvert rannsóknarstofa er með 16 þjóðhagsbellur, sem eru litlar rökfræðieiningar sem notaðar eru til að smíða stafrænar hringrásir.Saman höndla þessar rannsóknarstofur flóknar rökfræðiaðgerðir.

Í miðstöðinni er forritanleg samtenging Array (PIA), sem tengir allar rannsóknarstofur og gerir þeim kleift að deila gögnum.Hvert rannsóknarstofa sendir og fær merki um 36 rásir og gefur sveigjanlega leið milli rökfræðiblokka.Í kringum brúnirnar eru I/O stjórnblokkir sem tengja 6 við 16 I/O pinna við hvert rannsóknarstofu, sem gerir tækinu kleift að tengjast öðrum hlutum kerfisins.

Efst er sýnt fram á alþjóðlegt stjórnmerki eins og klukkur og framleiðsla.Þessi merki hjálpa til við að stjórna því hvernig gögn hreyfast inni í flísinni og hvenær framleiðsla er virk.Á heildina litið sýnir skýringarmyndin hvernig EPM7192SQC160-15 skipuleggur rökfræði sína og tengingar til að styðja við sérsniðna stafræna hönnun.

EPM7192SQC160-15 forskriftir

Tegund	Færibreytur
Framleiðandi	Altera
Röð	Max® 7000s
Umbúðir	Bakki
Staða hluta	Úrelt
Forritanleg gerð	Í kerfisforritanlegu
Seinkaðu tíma TPD (1) Max	15 ns
Spennuframboð - Innra	4,75V ~ 5,25V
Fjöldi rökfræðiþátta/blokka	12
Fjöldi þjóðhagsboða	192
Fjöldi hliðar	3750
Fjöldi i/o	124
Rekstrarhiti	0 ° C ~ 70 ° C (TA)
Festingartegund	Yfirborðsfesting
Pakki / mál	160-BQFP
Pakki birgjabúnaðar	160-PQFP (28x28)
Grunnvörunúmer	EPM7192

EPM7192SQC160-15 forrit

Innfelld kerfislím rökfræði

EPM7192SQC160-15 er tilvalið til að brúa mismunandi stafræn tæki í innbyggðum kerfum.Það er hægt að nota það til að stjórna samskiptum milli örstýringar, minniflísar og I/O tæki með því að meðhöndla afkóðun heimilisfangs, strætó stjórn og tímasetningaraðlögun án þess að þurfa stakar rökfræði.

Ríkisvélar og stjórnunarrökfræði

Með 192 makrocellum er flísin vel hentugur til að innleiða sérsniðnar ríkisvélar og stjórnunarrökfræði.Það er almennt notað í sjálfvirkni verkefnum, mótorstýringum og tímasetningarbundnum stjórnkerfi sem krefjast áreiðanlegra og endurtekinna umbreytingar.

Samskiptareglur tengi

Hægt er að forrita þetta CPLD til að búa til eða þýða samskiptareglur eins og UART, SPI, I²C eða sérsniðin raðnúmer.Það gerir kleift að auðvelda stillingar og breytingu án þess að breyta vélbúnaði, sem gerir hann dýrmætt fyrir samskiptaviðmót.

Stafræn merki fyrirframvinnsla

Þökk sé hraðri rökfræðihraða og litlum útbreiðslu seinkun, getur það séð um einföld verkefnavinnsluverkefni eins og síun, margfeldi eða brúngreining áður en merki ná aðal örgjörva eða DSP flís.

Viðmót þýðing og stigaskipti

Multivolt I/O getu þess styður bæði 3,3V og 5V merki.Þetta gerir það hentugt fyrir hönnun sem inniheldur íhluti sem starfa á mismunandi spennustigum, sem gerir kleift að örugga og skilvirka spennuþýðingu.

Hröð frumgerð og uppfærslur í kerfinu

Þú getur notað þennan flís í kerfum sem kunna að krefjast tíðar uppfærslna á rökfræði.EEPROM byggir uppbygging þess og JTAG forritunarviðmót gera það mögulegt að endurforrita rökfræði jafnvel eftir að stjórnin er sett saman.

Próf og greiningar á borðstigi

Með stuðningi á mörkum skanna í gegnum JTAG prófar það tengingar milli flísar á PCB án þess að þurfa rannsaka.Þetta er gagnlegt við framleiðslu og greiningar á vettvangi til að greina lóða eða leiðarmál.

EPM7192SQC160-15 Svipaðir hlutar

• EPM7192EQC160-20 (Altera)

Þetta tæki er frá sömu MAX 7000 seríum og býður upp á sömu rökfræðiauðlindir, 192 makrósellur og 124 I/O pinnar í 160-pinna PQFP pakka.Það starfar í hægari hraða-bekk –20, sem þýðir að það hefur lengri útbreiðslu tafir (~ 20 ns), en það uppfyllir samt þarfir hönnunar sem ekki eru mikilvægar.Það er hentugur valkostur fyrir forrit þar sem rökfræðiþéttleiki er mikilvægur, en öfgafullt tímasetning er ekki forgangsverkefni, sem gerir það tilvalið fyrir kostnaðarviðkvæm verkefni sem þurfa enn virkni jafngildi.

• EPM7192SQI160-10N (Altera)

Þessi hluti er einnig rökfræði sem er samhæfur við EPM7192SQC160-15, sem býður upp á sama fjölda makrókala og I/OS.Hins vegar notar það –10 hraða stig, sem styður hraðari notkun með bættri tímasetningu (10 ns útbreiðslu seinkun).Það styður einnig framlengt hitastig á bilinu –40 ° C til +85 ° C, sem gerir það að framúrskarandi staðgengli fyrir iðnaðar eða úti notkun.Þetta gerir það tilvalið þegar krafist er meiri hraða og umhverfisþols.

• EPM7192SQC160-7 (Intel)

Sem bein hraðafbrigði af EPM7192SQC160-15 skilar –7 útgáfan hraðasta afköst í fjölskyldunni, með útbreiðslu seinkaði niður í 7,5 ns.Það viðheldur sömu pinna stillingum, orkuspreyjum og þéttleika rökfræði og býður upp á að skipta um það sem leita betri hraða án þess að breyta skipulagi stjórnunar eða spennuþörf.Þetta gerir það að besti kosturinn fyrir tímasetningar-gagnrýna hönnun sem þarfnast hraðari merkjasvörunar meðan hún er innan sömu hönnunar fótspor.

EPM7192SQC160-15 forritunarskref

1. Sláðu inn ISP stillingu

Fyrsta skrefið er að færa tækið í ISP (forritun í kerfinu).Þetta er gert í gegnum JTAG viðmótið.Einu sinni í ISP-stillingu eru allir I/O pinnar á tækinu settir í öruggan þriggja ríki til að koma í veg fyrir óviljandi truflanir á rökfræði við forritun.Þessi frumstilling tekur venjulega um 1 millisekúndu.

2. Athugaðu auðkenni tækisins

Einstakt kísilauðkenni er fellt inn í tækið til að sannreyna að það sé rétt líkan áður en forritun hefst.Kerfið færist í lestrarleiðbeiningar og sækir auðkenni í gegnum TDO (Próf gögn út) línuna.Þessi athugun tryggir að forritunartólið er tengt við réttan CPLD og forðast mistök eins og að skrifa yfir annan hluta.

3. Magn eyða

Magn eyði hreinsar öll áður geymd gögn í EEPROM minni CPLD.Þetta undirbýr flísina til að fá nýja stillingu.Exase skipunin hefst púls sem endist venjulega í um 100 millisekúndur og tryggir að allar forritanlegar frumur séu endurstilltar.

4. Program EEPROM

Ný stillingargögn eru hlaðin í tækið með því að breyta heimilisfangi og gagnabitum í gegnum JTAG tengið.Hver minni klefi er skrifaður einn af öðrum, með forritunarpúls sem beitt er eftir hverja vel heppnaða skrifferil.Þetta ferli skilgreinir rökfræði uppbyggingu sem CPLD mun nota þegar það er knúið.

5. Staðfestu EEPROM

Eftir forritun framkvæmir tækið sannprófunarskref.Þetta felur í sér að lesa hverja forritaða minni staðsetningu og bera saman framleiðslugildin við fyrirhuguð gögn.Ef sannprófunin mistakast verður að endurtaka ferlið.Þetta skref tryggir að stillingin var skrifuð með góðum árangri.

6. Hætta við ISP stillingu

Þegar staðfesting er lokið er lokaskipun gefin út til að hætta við ISP -stillingu.Tækið endurvirkir I/O pinna þess og heldur áfram venjulegri notkun.Þessi umskipti taka einnig um það bil 1 millisekúndu og lýkur forritunarferli í kerfinu.

EPM7192SQC160-15 Pökkunarvíddir

• Líkamsstærð: 28mm × 28mm

• Pakkhæð: 3,4mm

• Pinna kasta: 0,65mm

EPM7192SQC160-15 Framleiðandi

EPM7192SQC160-15 var upphaflega framleiddur með Altera Corporation, fyrirtæki þekkt fyrir háþróaða forritanleg rökfræði tæki.Árið 2015 var Altera keypt af Intel Corporation, og tækið er nú hluti af forritanlegu lausnarhópi Intel undir Max 7000s CPLD fjölskyldunni.Intel heldur áfram að styðja við Legacy Altera vörur, þó að EPM7192SQC160-15 sé nú flokkuð sem úrelt í flestum opinberum vörulistum.Þrátt fyrir stöðuga stöðu, þá er sögulegt orðspor Intel fyrir áreiðanleika og arfleifð Altera í afkastamiklum rökfræði lausnum áframhaldandi eftirspurn og framboð með efri dreifingaraðilum.

Niðurstaða

EPM7192SQC160-15 er gagnlegur og sveigjanlegur flís til að meðhöndla stafræn stjórnunarverkefni í mörgum rafrænu kerfum.Það býður upp á nægan rökfræði fyrir störf eins og að byggja sérsniðnar ríkisvélar, meðhöndla merki og tengja mismunandi tæki.Það styður mismunandi spennustig, virkar á hröðum hraða og hægt er að uppfæra það auðveldlega í gegnum JTAG.Innri hönnun þess gerir kleift að fá slétt merkisflæði og auðveldar breytingar á rökfræði.Jafnvel þó að það sé nú hætt er það samt frábær kostur fyrir gömul eða áframhaldandi verkefni og hægt er að skipta um svipaða flís sem bjóða upp á hraðari eða breiðari hitastigsstuðning.

DataSheet PDF

EPM7192SQC160-15 Gagnablöð:

Max 7000.pdf
