EV Powertrain útskýrt: Hvernig það virkar, íhlutir, gerðir og forrit

Þegar þú ekur rafknúnu ökutæki (EV) er aflrásin kerfið sem breytir raforku í hreyfingu.Í þessari grein muntu læra hvað rafknúna rafrás er, hvernig hún virkar og lykilhlutina sem gera það að verkum að það keyrir á skilvirkan hátt.Þú munt líka skilja muninn á 400V og 800V kerfum og hvernig þau hafa áhrif á afköst og hleðslu.Að auki munt þú kanna mismunandi gerðir af rafknúnum rafrásum, ásamt kostum þeirra, takmörkunum og algengri notkun.

Vörulisti

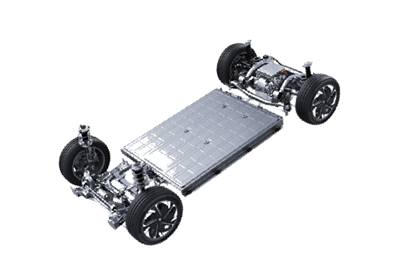

Mynd 1. Yfirlit yfir rafrásarkerfi rafstraums

Hvað er EV Powertrain?

EV aflrás er kerfið sem breytir raforku í vélræna hreyfingu til að keyra ökutæki.Það þjónar sem kjarnabúnaður sem ber ábyrgð á framdrif í rafknúnum ökutækjum.Í stað þess að treysta á eldsneytisbrennslu notar það geymda raforku til að mynda hreyfingu á skilvirkan hátt.EV aflrásin tryggir mjúka hröðun, stýrðan hraða og áreiðanlega akstur ökutækis.Hann er hannaður til að skila afli beint til hjólanna með lágmarks orkutapi.Megintilgangur þess er að gera hreinan, skilvirkan og móttækilegan akstur.

Hvernig virkar EV Powertrain?

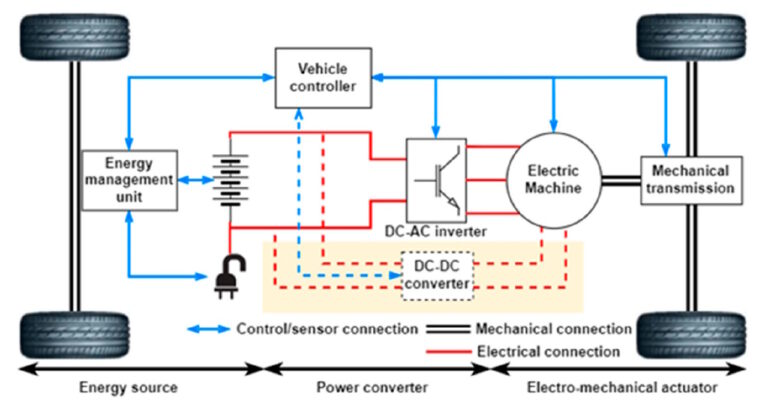

Mynd 2. EV Powertrain Working Principle

EV aflrás virkar með því að flytja geymda raforku í nothæfa hreyfingu með stýrðu orkuflæðisferli.Orkan byrjar sem jafnstraumur sem geymdur er í rafhlöðunni og er stjórnað áður en henni er breytt í form sem hentar fyrir hreyfingu.Þessi umbreyting gerir kerfinu kleift að skila nákvæmu afli miðað við inntak ökumanns.Þegar orkan fer í gegnum kerfið er hún stöðugt stillt til að passa við kröfur um hraða og tog.

Umbreytta orkan er síðan notuð til að búa til snúningskraft sem snýr hjólum ökutækisins.Stýrikerfi stjórna þessu ferli til að tryggja mjúka hröðun og skilvirkan rekstur.Við hraðaminnkun er hægt að beina hluta hreyfiorkunnar aftur inn í kerfið til að bæta heildar skilvirkni.Þetta stöðuga orkuflæði gerir kleift að afkasta stöðugu ökutæki við mismunandi akstursaðstæður.

400V á móti 800V aflrásararkitektúr

400V og 800V aflrásararkitektúr vísar til spennustigsins sem notað er í rafbílakerfi.Þessi arkitektúr skilgreinir hvernig raforku er dreift og nýtt innan ökutækisins.400V kerfi er hefðbundinn staðall sem notaður er í mörgum rafbílum, en 800V kerfi táknar hönnun með hærri spennu til að bæta afköst.Helsti munurinn liggur í því hversu skilvirkt afli er afhent og stjórnað.Hærri spennukerfi draga úr straumþörfum fyrir sama afköst.Þetta hefur bein áhrif á hleðsluhraða og heildar skilvirkni kerfisins.

800V arkitektúr gerir hraðari hleðslu kleift vegna þess að hann ræður við hærra aflmagn með minna hitatapi.Það bætir einnig skilvirkni með því að minnka rafviðnám í kerfinu.Aftur á móti eru 400V kerfi tiltækari og hagkvæmari.Ökutæki sem nota 800V kerfi ná oft betri afköstum og minni orkutapi meðan á notkun stendur.Hins vegar gætu þeir þurft fullkomnari íhluti og innviði.Báðar byggingarnar eru hannaðar til að mæta mismunandi frammistöðu- og kostnaðarkröfum í hönnun rafbíla.

Tegundir rafknúinna rafrása

Tvinn rafbílar (HEV)

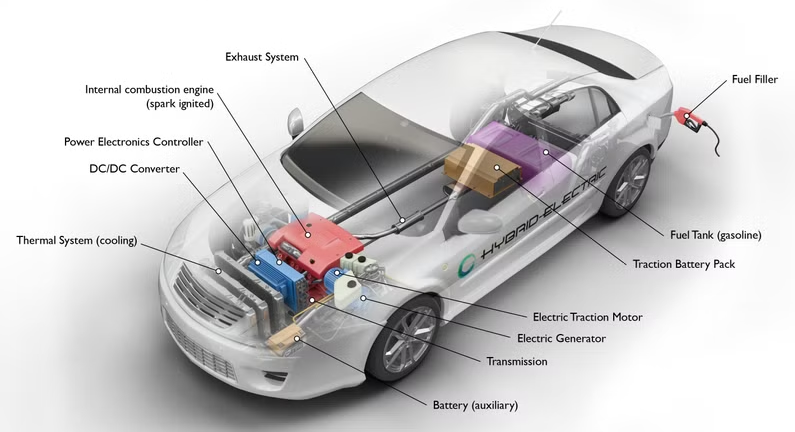

Mynd 3. Stillingarmynd HEV aflrásar

Hybrid Electric Vehicle (HEV) notar bæði brunavél og rafmótor til að knýja ökutækið.Það þarf ekki ytri hleðslu vegna þess að rafhlaðan er hlaðin innvortis meðan á notkun stendur.Kerfið sameinar tvo orkugjafa til að bæta heildarhagkvæmni.Rafmótorinn aðstoðar vélina við hröðun og akstur á lágum hraða.Vélin veitir aukið afl þegar þörf krefur, sérstaklega á meiri hraða.Samþætta útlitið sýnir hvernig bæði kerfin vinna saman innan ökutækisins.Þessi tegund af aflrás er almennt notuð til að halda jafnvægi á eldsneytisnýtingu og afköstum.

Plug-in Hybrid Electric Vehicles (PHEV)

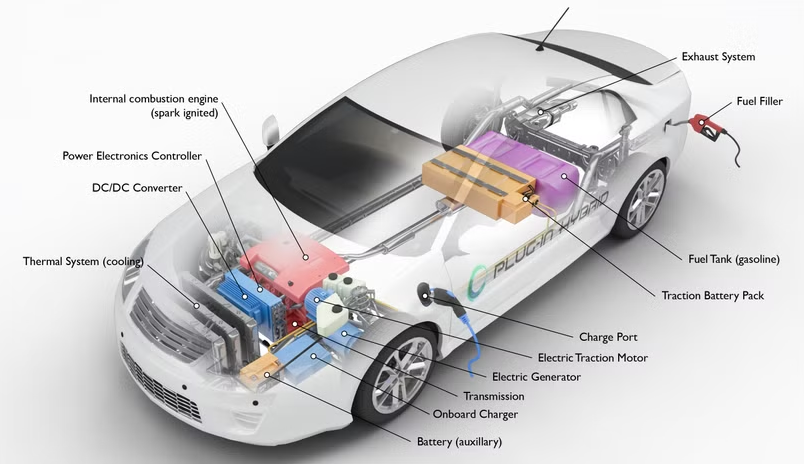

Mynd 4. Stillingarmynd PHEV aflrásar

Plug-in Hybrid Electric Vehicle (PHEV) sameinar brunavél með endurhlaðanlegu rafhlöðukerfi.Ólíkt venjulegum blendingum er hægt að hlaða hann með ytri aflgjafa.Þetta gerir ökutækinu kleift að starfa í rafmagnsstillingu í stuttar vegalengdir.Vélin er notuð þegar rafgeymirinn er lítill eða þörf er á aukaafli.Kerfishönnunin leggur áherslu á bæði hleðslugetu og tvöfalda aflgjafa.Það býður upp á sveigjanleika í því hvernig orka er notuð við akstur.Þessi tegund af aflrás styður bæði rafknúna akstur og aukið drægni.

Rafhlöðu rafbílar (BEV)

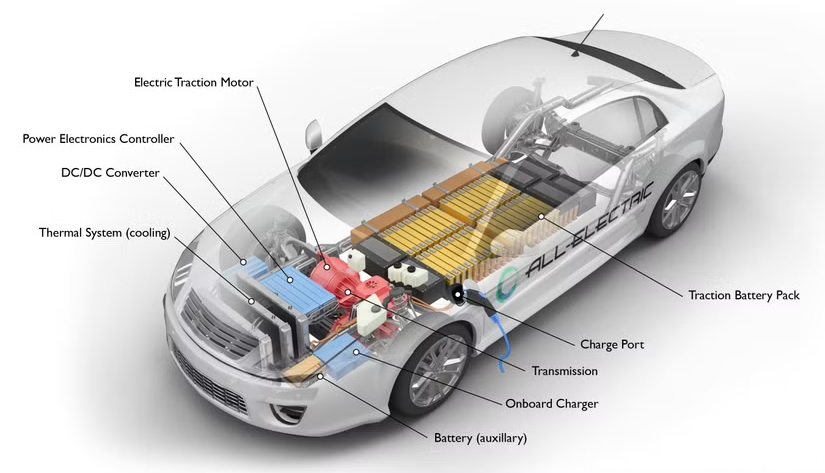

Mynd 5. BEV Powertrain Stillingarmynd

Rafhlaða rafbíll (BEV) er alfarið knúinn af raforku sem er geymd í rafhlöðupakka.Það notar ekki brunavél eða eldsneytiskerfi.Ökutækið byggir eingöngu á rafmótorum til að knýja áfram.Útlitið sýnir greinilega fjarveru eldsneytishluta.Orka er veitt beint frá rafhlöðunni til að knýja hjólin.Þessi tegund af aflrás er hönnuð fyrir rafknúna notkun.Það táknar beinustu gerð rafhreyfanleika.

Eldsneytisfrumu rafknúin farartæki (FCEV)

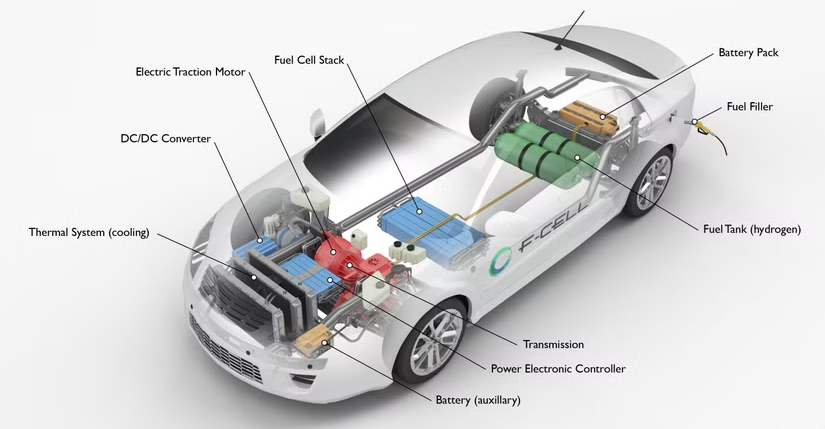

Mynd 6. Stillingarmynd FCEV aflrásar

Fuel Cell Electric Vehicle (FCEV) framleiðir rafmagn með því að nota vetniseldsneyti í stað þess að geyma það í stórum rafhlöðum.Það notar efnarafal til að framleiða raforku sem knýr mótorinn.Vetni er geymt í tönkum um borð og komið í kerfið eftir þörfum.Skýringarmyndin sýnir hvernig efnarafalinn samþættist öðrum rafhlutum.Kerfið framleiðir stöðugt rafmagn meðan á rekstri stendur.Þessi tegund af aflrás einbeitir sér að orkuframleiðslu eftir kröfu.Það gerir rafknúna akstur kleift án þess að treysta eingöngu á rafhlöðugeymslu.

Rafknúin farartæki (EREV)

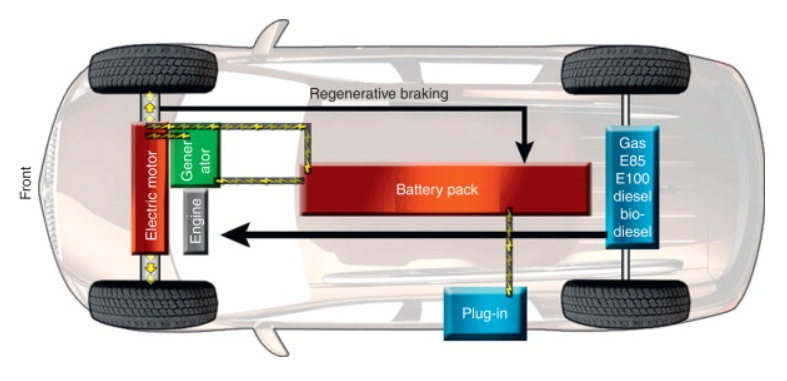

Mynd 7. Stillingarmynd EREV aflrásar

Rafmagnsbíll (EREV) er fyrst og fremst knúinn áfram af rafmótor með stuðningi frá aukarafalli.Ökutækið gengur að mestu fyrir rafhlöðu í venjulegum akstri.Þegar rafgeymirinn verður lágur framleiðir rafalinn rafmagn til að lengja aksturssviðið.Kerfisskipulag sýnir skýr skil á milli framdrifs og orkuöflunar.Rafallinn knýr ekki beint hjólin.Þess í stað gefur það raforku til að viðhalda rekstri.Þessi tegund af aflrás tryggir lengri ferð án þess að treysta algjörlega á hleðslu.

EV Powertrain vs Internal Combustion Engine (ICE) aflrás

Hluti	EV aflrás	ICE aflrás
Orkugjafi	Rafhlaða rafmagn (venjulega 300–800 V kerfi)	Bensín eða dísel (orkuþéttleiki ~12.000 Wh/kg)
Kjarnakerfi	Rafmótor (90–97% skilvirkni)	Innri brunavél (20–40% nýtni)
Losun	0 g/km útrás CO₂	~100–250 g/km CO₂ (venjulegir farþegabílar)
Hreyfandi hlutar	~20–30 að flytja hlutar í drifrás	~200–2.000 hreyfanlegir hlutar í vélarkerfi
Orka Skilvirkni	~85–90% skilvirkni drifrásar	~25–35% skilvirkni drifrásar
Hávaðastig	~50–60 dB á meðan aðgerð	~70–90 dB fer eftir álagi vélarinnar
Viðhald Tímabil	Minni þjónusta hlutir;engin olíuskipti	регуляр olía breytist á ~5.000–10.000 km fresti
Orka Umbreyting	Rafmagns → vélrænt (beint drif)	Efnafræðileg → hitauppstreymi → vélrænt (fjölþrepa tap)
Sending	Einhraða minnkunargír (hlutfall ~8:1–10:1)	Fjölhraði gírkassi (5–10 gír dæmigerð)
Upphafstími	Tafarlaust tog (0 ms seinkun)	Vél ræst seinkun ~0,5–2 sekúndur
Hitatap	~10–15% orku tapast sem hiti	~60–75% orku tapast sem hiti
Eldsneytiskerfi	Enginn bensíntankur eða innspýtingarkerfi	Bensíntankur, dæla, innspýtingar krafist
Endurnærandi Hemlun	Batnar ~10–30% orku	Engin orka bata
Stjórnkerfi	Alveg rafræn (ECU + rafeindatækni)	Vélrænt + rafræn vélastýring
Bensínáfylling / Hleðslutími	20–40 mín (hratt hleðsla), 6–12 klst (AC)	3–5 mínútur eldsneytisfylling

Kostir EV Powertrains

• Mikil orkunýting með lágmarkstapi

• Lítið viðhald vegna færri hreyfanlegra hluta

• Engin útblástursútblástur meðan á notkun stendur

• Mjúk og hljóðlát akstursupplifun

• Augnabliks tog fyrir hraða hröðun

• Minni háð jarðefnaeldsneyti

Takmarkanir EV Powertrains

• Hár rafhlöðukostnaður

• Takmarkað aksturssvið í sumum gerðum

• Lengri hleðslutími miðað við eldsneytisfyllingu

• Aðgengi hleðsluinnviða er mismunandi

• Rafhlaða niðurbrot með tímanum

• Þyngri orkugeymslukerfi

Notkun EV Powertrains

1. Farþegabílar - EV aflrásir eru mikið notaðar í bíla til einkaflutninga.Þeir veita hreina og skilvirka hreyfanleika fyrir daglega vinnu.Þessi kerfi hjálpa til við að draga úr losun í borgum og hávaðamengun.Margir nota EV palla fyrir nútíma ökutæki.Þetta forrit gegnir stóru hlutverki í sjálfbærum flutningum.

2. Almenningssamgöngur - Rafmagns rútur og flutningskerfi nota rafknúnar rafrásir fyrir borgarsamgöngur.Þeir draga úr eldsneytisnotkun og bæta loftgæði í þéttbýli.Þessir ökutæki starfa á skilvirkan hátt í stöðvunaraðstæðum.Þetta forrit styður stórfelld umhverfismarkmið.

3. Atvinnubílar - Sendibílar og vörubílar nota rafknúnar rafrásir fyrir flutninga og vöruflutninga.Þeir bjóða upp á lægri rekstrarkostnað með tímanum.Þessi kerfi eru tilvalin fyrir skammtímasendingar og þéttbýli.Þetta forrit bætir skilvirkni í aðfangakeðjum.

4. Iðnaðarbúnaður - EV aflrásir eru notaðar í lyftara og vöruhúsavélar.Þeir veita áreiðanlega og hljóðláta notkun í innandyra umhverfi.Þessi kerfi draga úr losun í lokuðu rými.Þeir bæta einnig rekstraröryggi og skilvirkni.Þetta forrit er mikilvægt í nútíma atvinnugreinum.

5. Tveggja hjóla og örhreyfingar - Rafmagns vespur og mótorhjól nota fyrirferðarlítil rafrásir.Þeir eru hentugir fyrir stutt ferðalög og hreyfanleika í þéttbýli.Þessir farartæki eru orkusparandi og auðvelt að viðhalda þeim.Þeir styðja flutningslausnir á síðustu mílu.Þetta forrit er í örum vexti í borgum.

6. Utan þjóðvega og sérhæfð farartæki - EV aflrásir eru notaðar í námuvinnslubíla, landbúnaðarvélar og byggingarbúnað.Þeir bæta skilvirkni í krefjandi umhverfi.Þessi kerfi draga úr eldsneytisfíkn og losun.Þeir styðja einnig sjálfvirkni og háþróuð stjórnkerfi.Þetta forrit stækkar rafbílanotkun umfram venjulega vegi.

Niðurstaða

EV aflrásir bjóða upp á hreina og skilvirka leið til að knýja ökutæki sem nota rafmagn í stað eldsneytis.Þeir nota lykilþætti eins og rafhlöðu, mótor og stýrikerfi til að skila sléttum afköstum.Mismunandi hönnun og gerðir leyfa sveigjanleika byggt á kostnaði, úrvali og skilvirkniþörfum.Þó að það séu nokkrar áskoranir heldur notkun þeirra áfram að vaxa í mörgum forritum.EV aflrásir gegna mikilvægu hlutverki í nútíma samgöngum.
