Auka FPGA hönnun með notendaþvingunarskrám (UCF) fyrir Xilinx ISE verkfæri

Þessi handbók kannar hlutverk notendaþvingunarskrár (UCFS) við að bæta FPGA hönnun með Xilinx ISE verkfærum.UCFs leyfa að bæta við sérstökum þvingunum við betri stjórn tímasetningar, rökfræði og staðsetningu, sem eykur hönnunarnákvæmni, afköst og áreiðanleika.Með því að sýna hvernig á að beita þessum þvingunum á áhrifaríkan hátt hjálpar handbókin að einfalda hönnunarferlið, skera niður kembiforrit og tryggja árangursríka afhendingu verkefna.

Vörulisti

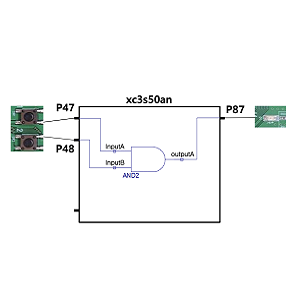

Tilgangur og hlutverk UCF í FPGA hönnun

Í FPGA Design gegna notendaþvingunarskrár (UCFS) hlutverki við að stjórna því hvernig röksemdafærslan sem er samstillt úr kóðanum þínum verður útfærð líkamlega á flísinni.Þessar skrár láta tilgreina mikilvægar breytur, svo sem tímasetningartakmarkanir, PIN -verkefni og upplýsingar um staðsetningu svæðisins sem geta bein áhrif á hvort hönnun uppfylli afköst eða ekki.Hugsaðu um UCFs sem teikningar sem tryggja að allt sé staðsett rétt, virkar samkvæmt áætlun og passar snyrtilega á sinn stað.Ferlið við þvingunarstillingu hefst á fyrstu stigum þróunar.Byrjaðu á því að búa til UCF skrá fyrir myndun og tryggja að breytur séu læstar strax frá byrjun.Eftir nýmyndun eru viðbótar þvingunarskrár eins og NetList þvingunarskráin (NCF) og líkamleg þvingunarskrá (PCF) búin til til að endurspegla breytingar sem gerðar voru á rökfræði og til að ganga frá líkamlegum þvingunum.Hver þessara skráa byggir á fyrra skrefi og betrumbætur smám saman hönnunina.UCFs eru textatengdar skrár skrifaðar á ASCII sniði, sem þýðir að hægt er að breyta þeim með því að nota grunnritstjóra eða sérhæfðari verkfæri eins og Xilinx þvingunarritstjóra.Þessi einfaldleiki gerir UCFs mjög aðgengilega og sveigjanlega til að kafa í sérstöðu þvingunarstillinga án þess að þurfa of flókin verkfæri.

Hvernig takmarka myndun FPGA hönnun?

Í FPGA hönnun gegna þvingun hlutverki við mótun hvernig flísin framkvæmir og hefur samskipti við utanaðkomandi tæki.Þessar þvinganir eru skilgreindar í UCF (notendaskorðaskrá), sem virkar sem ítarleg kennsla sett fyrir hönnunartólið og tilgreinir hvernig innri íhlutir FPGA ættu að vera tengdir og stjórna.Lykilþvingun felur í sér tímasetningartakmarkanir, sem tryggja merki sem ferðast milli íhluta innan tiltekins tímaramma til að viðhalda áreiðanlegum afköstum á viðkomandi klukkuhraða.PIN verkefnin Kortaðu eðlisfræðilega FPGA pinna í utanaðkomandi tæki eins og skynjara, minniseiningar eða samskiptaviðmót, sem tryggir nákvæmar tengingar.Svæðisþvingun Stýrir staðsetningu rökfræðiblokka á flísinni til að forðast þrengingu, draga úr töfum og hámarka notkun auðlinda.Án þessara þvingana myndu sjálfvirk verkfæri taka ákvarðanir um staðsetningu og leiðsögn, en oft með undiroptimallegum árangri, sem leiddi til tímasetningarvandamála, flöskuhálsa eða óhagkvæms flísskipulags.Með því að nota UCF skrár halda margir stjórn á þessum mikilvægu þáttum, sem leiðir til betri afkasta, skilvirkni og áreiðanleika í FPGA hönnun.

Endurtekningar eðli þvingunar

FPGA hönnun er sjaldan eitt og eitt ferli.Þvinganir eru leiðréttar hvað eftir annað allan þróunarlotuna þegar hönnunin þróast og ný áskoranir koma fram.Aðrir fínstilla UCF skrár til að uppfylla árangursmarkmið, laga tímasetningarmál eða laga sig að breyttum verkefniskröfum.Þessi endurtekningarbætur er mikilvægur hluti af FPGA verkflæðinu.Til dæmis, ef þú tekur eftir því að merkisstígur tekur of langan tíma að breiða út á milli tveggja íhluta, gætu þeir breytt UCF til að breyta tímasetningarþvinguninni eða flytja þá hluti til að draga úr töfum.Að sama skapi, ef PIN -verkefna stangast á við ytri vélbúnað, er hægt að breyta UCF til að leysa misræmi.Hver endurskoðun UCF færir hönnunina nær tilætluðum árangri, með hverri aðlögun sem kennir meira um viðskipti sem taka þátt í FPGA hagræðingu.Þessi hringrás prófunar, aðlögunar og náms bætir ekki aðeins hönnunina heldur skerpar einnig færni.

Ávinningur af því að nota UCFS

Að beita þvingunum í gegnum UCF skrár veitir nokkra hagnýta kosti sem stuðla að árangri FPGA verkefna:

• Bætt tímasetningarnákvæmni: Vel unnin tímasetningartakmarkanir tryggja að FPGA starfi áreiðanlega á viðkomandi klukkuhraða og forðast villur af völdum tafa á merkjum.

• Betri nýtingu auðlinda: Svæðisþröng koma í veg fyrir að rökfræðiblokkir verði settar of nálægt saman eða of langt í sundur, hámarkar flísarými og bætir afköst.

• Einfölduð kembiforrit: Með því að stjórna verkefnum PIN og merkisleiða hjálpa UCFs að draga úr átökum á leiðum, sem gerir það auðveldara að greina og laga vandamál við prófanir.
