Að kanna blokk RAM í Xilinx SP3 Series: Aðgerðir, munur og hagræðing

Þessi handbók kannar hlutverk Block Ram í SP3 seríunni Xilinx, með getu sína allt að 1,87 Mbit og fjölhæfur notkun eins og skyndiminni gagna, FIFOS og Buffering.Það skýrir hvernig Block Ram eykur afköst kerfisins með sveigjanleika og ber það saman við dreifða vinnsluminni.Með því að skilja eiginleika þess geturðu hagrætt RAM fyrir skilvirkari og öflugri kerfishönnun.

Vörulisti

Yfirlit

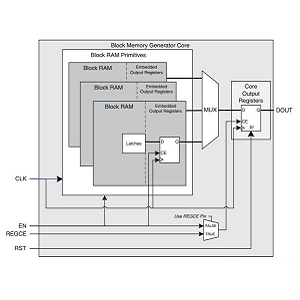

Block Ram (Bram) er mikilvægur þáttur í nútíma FPGA, sérstaklega í SP3 seríu Xilinx.SP3 FPGA býður upp á tvenns konar vinnsluminni: Block Ram og dreifða vinnsluminni, hver hannaður fyrir sérstök gagna meðhöndlunarverkefni.Það býður upp á allt að 1,87 mbit af block RAM, sem er notað til verkefna eins og skyndiminni gagna, FIFO mannvirki og jafnalausir í afkastamiklum kerfum.Hver blokk RAM eining hefur 18 kbit afkastagetu og styður sanna tvíhafni virkni.Þetta þýðir að það felur í sér tvær óháðar 36-bita gagnabílar til samtímis lestrar og skrifaðra aðgerða og hámarka skilvirkni.Þú getur stillt það sem einn-höfn RAM með allt að 72 bita bandbreidd eða tvískipta hrút með 36 bita bandbreidd, sem gerir kleift að sveigjanleiki fyrir mismunandi þarfir aðgangs að gögnum.

Einnig er hægt að hylja blokk RAM einingar allt að 104 einingar geta tengst óaðfinnanlega til að auka minni getu og styðja flóknari vinnsluverkefni.Þessi aðgerð gerir kleift að byggja upp fjölhæf minni kerfi með sérsniðnum stærðarhlutföllum og umbreytingum á bandbreidd gagna.Í reynd eykur Block Ram afköst í forritum sem krefjast skjótra gagnaaðgangs, svo sem Digital Signal Processing (DSP).Geta þess til að framkvæma skjótan lestur/skrifa aðgerðir bætir afköst og dregur úr leynd, meðan jöfnunaraðgerðir tryggja áreiðanleika gagna.Tvískipta hönnunarhönnun og hylkisgeta gerir Block Ram að öflugu tæki til að búa til skilvirka minnisarkitektúr.Eftir því sem eftirspurn eftir háhraða gagnavinnslu eykst er skilningur og nýta möguleika RAM sífellt mikilvægari í FPGA-byggðri kerfishönnun.

Mismunur með dreifðu vinnsluminni

Block RAM krefst fullrar nýtingar innan eins tilviks, sem þýðir að ef minna minni er þörf en það sem blokk RAM eining veitir, verður ónotaður hlutinn ekki tiltækur í öðrum tilgangi.Þetta getur leitt til óhagkvæmni og sóun á auðlindum, sérstaklega í kerfum með kraftmiklar eða sveiflukenndar minni kröfur.Aftur á móti býður dreifður vinnsluminni meiri sveigjanleika með því að leyfa nákvæma úthlutun aðeins nauðsynlegs minni, sem gerir það tilvalið fyrir forrit með breyttum kröfum, svo sem tímagagnavinnslu.Þessi byggingarmismunur hefur áhrif á hönnunaráætlanir, með dreifðum vinnsluminni sem oft gerir kleift að stjórna auðlindastjórnun, draga úr orkunotkun og bæta afköst kerfisins.Að velja á milli Block RAM og dreifðs vinnsluminni fer eftir sérstöku forriti, jafnvægi sveigjanleika, afköst og hagkvæmni.
