Að kanna 88e1512 senditæki: Yfirlit yfir gagnablað, handbók og valkosti

Marvell Alaska 88E1512 Gigabit Ethernet senditæki stendur sem nauðsynleg lausn fyrir nútíma net og styður óaðfinnanlegan gagnaflutning yfir breitt svið af forritum.88E1512 er þekktur fyrir öfluga hönnun og orkunýtingu og er lykilmaður í atvinnugreinum sem krefjast háhraða, áreiðanlegrar tengingar.Allt frá gagnaverum til neytenda rafeindatækni veitir arkitektúr þess sveigjanleika og samþættingu, sem gerir kleift að ná sem bestum árangri í fjölbreyttu tækniumhverfi.Með stuðningi við bæði kopar- og trefjatengingar, ásamt eiginleikum eins og litlum orkunotkun og eindrægni við háþróaða hálfleiðara íhluti, staðsetur 88E1512 sig sem framsækinn val fyrir þig sem miða að því að verja netkerfið sitt meðan þeir stjórna kostnaði á skilvirkan hátt.

Vörulisti

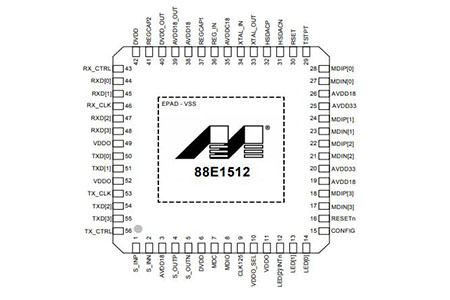

PIN -stillingar 88E1512

88E1512 CAD hönnun

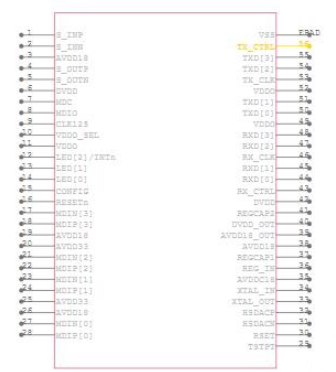

Táknmynd

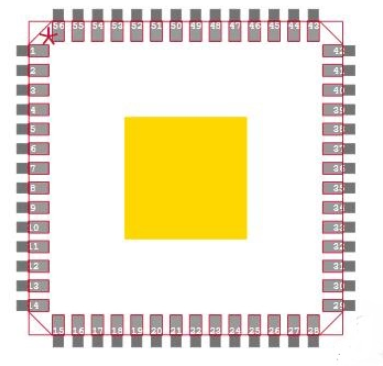

Hönnun fótspor

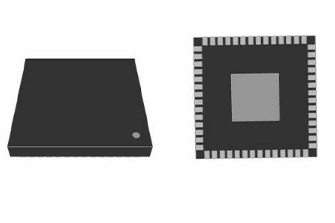

3D líkan samþætting

Yfirlit yfir 88E1512 Ethernet senditæki

The 88E1512 er mjög aðlögunarhæfur gigabit Ethernet senditæki.Það styður hina víða notuðu 1000Base-T, 100Base-Tx og 10Base-T staðla, sem tryggir skilvirka gagnaflutning.Þessi fjölbreytni í stöðlum gerir það kleift að uppfylla kröfur nútíma netkerfa og bjóða upp á áreiðanleika á mismunandi viðmóti.

Með tengingum sem eru fáanlegar í gegnum bæði GMII og RGMII tengi, auðveldar senditæki slétta samþættingu í ýmsum innviðum netsins.Þessi tvískiptur eindrægni veitir fjölbreyttum netkitektúr og veitir þér þann sveigjanleika sem þarf til að auka afköst kerfisins óaðfinnanlega.Auðvelt að fella inn í núverandi kerfi er oft metin og eykur bæði sveigjanleika og skilvirkni.Stuðningur kopar, trefjar og SGMII snið, 88E1512 er tilbúið að laga sig að ýmsum netsviðsmyndum.Í umhverfi þar sem netkröfur sveiflast getur þessi hæfileiki verið að mestu hagstæður.Sjálfvirk greining senditækisins dregur úr flækjustigi uppsetningar og hagræðir netstjórnun.

Innbyggt uppsagnarviðnám MDI eru hluti af skilvirkri hönnun 88E1512, einfalda skipulag hringrásar og lækka kostnað sem tengist efnum og framleiðslu.Þessi hugsi hönnun er í takt við IEEE staðla og tryggir stöðuga frammistöðu.Slík skilvirkni hjálpar til við að skila kerfi sem eru áreiðanleg en einföld til að dreifa.Oft er leitað eftir jafnvægi nákvæmni og kostnaðarstjórnun sem 88E1512 býður.Með því að skila gæðalausnum sem virða fjárhagsáætlun geta verkefni náð bæði sjálfbærni og sveigjanleika.Algengt er að þetta jafnvægi sést í árangursríkum útfærslum og knýr langtímaframleiðslu.

Eiginleikar

Lögun	Lýsing
IEEE samræmi	10/100/1000Base-T IEEE 802.3 Samhæfur
Margfeldi rekstrarstillingar	- rgmii til kopar
	- SGMII til kopar (88e1512/88e1514)
	- RGMII til trefjar/sgmii (88e1512)
	- RGMII til kopar/trefjar/sgmii með sjálfvirkri miðla uppgötvun (88E1512)
	- Kopar til trefja (1000Base-X) (88E1512/88E1514)
RGMII tímasetningarstillingar	Fjórar RGMII tímasetningarstillingar með samþættum töfum, útrýma þörfinni fyrir tafir PCB rekja
Stuðningur trefjaviðmóts	Styður 1000Base-X og 100Base-FX með SGMII (88E1512 aðeins)
RGMII LVCMOS staðlar	Styður LVCMOS/0 á RGMII
Orkunýtni Ethernet (EEE)	IEEE 802.3AZ-2010 samhæfur, með EEE Buffering fyrir Legacy Macs
Afl skilvirkni	Öfgafullt lágmark, með samþættri MDI uppsögn viðnám
Spenna eftirlitsstofnanir	Innbyggt rofa spennueftirlit
Grænn Ethernet stuðningur	- Virkur Power Save Mode
	- Orkugreining og orka uppgötvun+ lág aflstillingar
IEEE1588 V2	Tímastimplunarstuðningur
Samstilltur Ethernet (Synce)	Klukka endurheimt
Loopback stillingar	Þrjár greiningarstillingar
Downshift mode	Stuðningur við tveggja para snúruuppsetningar
Aðlagandi jöfnunartæki	Alveg samþætt stafræn aðlagandi jöfnunartæki, bergmál afpöntunaraðilar og krossafritanir
Grunnlínu ráfar leiðrétting	Advanced Digital Baseline Wander Leiðrétting
MDI/MDIX	Sjálfvirkt MDI/MDIX crossover á öllum hraða
Leiðrétting á pólun	Sjálfvirk leiðrétting á pólun
Sjálfvirkt hlutdeild	IEEE 802.3 Samhæf
LED stillingar	Hugbúnaðar forritanlegir LED stillingar, þ.mt LED prófanir
Stjórnunarviðmót	MDC/XMDIO stjórnunarviðmót
Greiningartæki	CRC afgreiðslumaður, pakkaborð, pakka kynslóð
Vakna á Lan (Wol)	Greining á atburði
Sýndarstrengur prófunarmaður (VCT)	Advanced Virtual Cable Tester til greiningar
Sjálfvirk kvörðun	Fyrir framleiðsla Mac viðmóts
Hitastigskynjari	Samþætt
Spennuframboð	Stakt 3.3V framboð með innri skiptisstýring Stuðningur
I/O spennuvalkostir	1,8V, 2,5V, eða 3,3V fyrir I/O púða
Bekk valkosti	Auglýsing og iðnaðareinkunn (88E1510 og 88E1512 aðeins)
Pakki	- 48-pinna Qfn 7mm x 7mm grænn með EPAD (88E1510 og 88E1518)
	- 56-pinna Qfn 8mm x 8mm grænn með EPAD (88E1512/88E1514)

Forrit

88e1512 Ethernet Phy býður upp á sveigjanlegan grunn fyrir skjót framfarir í stafrænu landslagi.Þetta íhlut valdir gigabit -kerfum í ýmsum greinum, svo sem Enterprise, innbyggðum lausnum, neytandi rafeindatækni og neðanjarðarlest/þjónustunetum.

Enterprise forrit

• Auka innviði netsins: Í fyrirtækjakerfum magnar 88E1512 tengslin og eykur gagnaflutningshraða.Það þrífst í umhverfi þar sem krafist er skjótra og óaðfinnanlegra gagnaskipta, eins og gagnaver og fyrirtækjakerfi.

• Sameining gagnavers: Gagnamiðstöðvar njóta góðs af stöðugum afköstum 88E1512 og háhraða og tryggja slétt gagnaflæði sem er nauðsynlegt til geymslu og vinnslu.Það nær samfelldri jafnvægi milli hraða og áreiðanleika og verður lykilatriði í hönnun samtímans.

Innbyggð kerfi

Í innbyggðum kerfum gerir íhlutinn kleift að samsettur og skilvirk skipulag alvarleg fyrir IoT og sjálfvirkni.Þessi samþætting stuðlar að snjallari og móttækilegri forritum og knýr nýjungar í snjalltækni og sjálfvirkni iðnaðar.

Rafeindatækni neytenda

88E1512 uppfyllir vaxandi eftirspurn eftir háhraða interneti í neytendatækjum.Snjall sjónvörp og leikjatölvur, til dæmis, nýta getu sína til yfirburða streymis og leikjaupplifunar, auka ánægju þína og samkeppnisforskot.

Metro og þjónustuveitanakerfi

• Að viðhalda tengingu: Í neðanjarðarlestarnetum og meðal þjónustuaðila tryggir 88E1512 stöðugar og stöðugar tengingar.Dreifing þess gerir þjónustuaðilum kleift að skila gæðum internetaðgangi með lágmarks truflunum, sem gagnast bæði fyrirtækjum og heimilum.

• Að auka burðarás netsins: Hlutverk þess í Metro Networks styður áreiðanlega innviði, auðveldar skilvirkar samskiptaleiðir og rúmar mikið gagnaálag.Það er aðallega að halda uppi samskiptanetum í þéttbýli og tryggja skilvirkni þeirra og seiglu.

Val

• 88E1512-A0-NNP2I000

• 88E1512-A0-NNP-2I000

• 88E1512-A0NNP2I000

• 88e1512a0nnp2i000

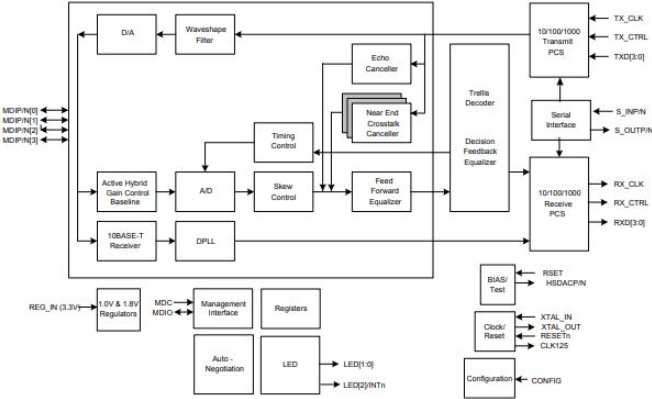

Blokk skýringarmynd

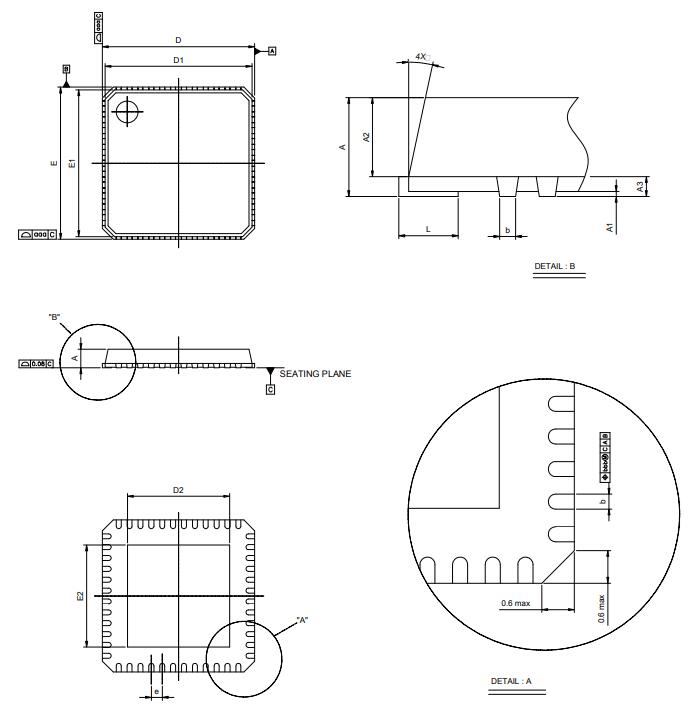

Pakki

Innsýn frá framleiðendum

Marvell, þekktur fyrir að ýta á umslagið í stafrænni geymslu, brýtur stöðugt nýja jörð yfir ýmsar greinar.Advanced Semiconductor lausnir þeirra gegna stóru hlutverki við að skilgreina framtíð gagnageymslu og hafa víðtæk áhrif á fyrirtæki, ský, bifreiða-, iðnaðar- og neytendamarkaði.Þessi heildræna stefna leiðir í ljós hollustu þeirra við að auka skilvirkni og sveigjanleika gagnastjórnunar.

Í bæði fyrirtækjum og skýjastillingum eykur Marvell gagnaflæði og geymslu skilvirkni.Vaxandi áhersla á skýjatölvu kallar á öflugar, stigstærðar nýjungar.Með því að nýta háþróaða reiknirit samhliða orkugildum hönnun, tekur Marvell á viðfangsefni og veitir óaðfinnanlegan gagnaaðgang til að uppfylla hraðakröfur sem krafist er fyrir nútíma fyrirtæki.Til notkunar bifreiða og iðnaðar skilar Marvell varanlegum lausnum sem ætlað er að þola erfiðar aðstæður.Hálfleiðarar þeirra bjóða upp á áreiðanlega gagnavinnslu - virk fyrir þróun og sjálfvirkni snjallra ökutækja.Að fella AI getu styður greindar ákvarðanatöku og forspárviðhald, bæði notuð við umbreytingar þessa atvinnugreina.

Tæknilegar forskrift

Hér er borðið fyrir Marvell Semiconductor, Inc. 88E1512-A0-NNP2I000 Tæknilegar upplýsingar og eiginleikar.

Tegund	Færibreytur
Leiðartími verksmiðjunnar	16 vikur
FUTT	Yfirborðsfesting
Festingartegund	Yfirborðsfesting
Pakki / mál	56-VFQFN útsettur púði
Notkunarstig	Iðnaðareinkunn
Rekstrarhiti	-40 ° C ~ 85 ° C (TA)
Röð	Alaska®
Birt	2011
Staða hluta	Virkur
Rakanæmi (MSL)	3 (168 klukkustundir)
Fjöldi uppsagnar	56
Tegund	Senditæki
Spenna - framboð	1,71V ~ 1,89V, 2,38V ~ 2,62V, 3,14V ~ 3,46V
Flugstöð	Quad
Flugstöð	Engin forysta
Fjöldi aðgerða	1
Framboðsspenna	3.3V
JESD-30 kóða	S-XQCC-N56
Fjöldi rásar	4
Viðmót	Ethernet
Gagnahraði	10Mbps, 100 Mbps, 1Gbps
Bókun	IEEE 802.3, IEEE 1588
Fjöldi ökumanna/móttakara	4-Apr
Tvíhliða	Fullur, helmingur
Fjöldi senditækja	1
Simplex/tvíhliða	Tvíhliða
Max Junction hitastig (TJ)	125 ° C.
Umhverfishitastig er hátt	85 ° C.
Hæð	1mm
ROHS staða	ROHS samhæft

DataSheet PDF

88E1512-A0-NNP2I000 DataSeet:

88E1510/12/17/12.pdf

88e1512 stutt.pdf

Algengar spurningar [FAQ]

1. Hvernig starfar 88E1512?

88e1512 senditæki er Hannað fyrir fjölhæfar uppsetningar netkerfisins, sem styður fimm aðgerðarstillingar sem henta sérstakar þarfir.Rgmii sem eykur stafræn samskipti Milli Mac og PHY, hagræðing gagnaflutnings og draga úr hönnun Flækjustig, er tilvalið fyrir koparstengingar í ýmsum innsetningar.SGMII er samningur samskiptareglur með mismunadrifum fyrir mikla merkismerki og lágt pinna fjöldi, styður kopar- og trefjatengingar, mikið notaðar fyrir það Lítill kraftur og aðlögunarhæfni.RGMII til SGMII umbreytingartilboð Sveigjanleg tenging með því að virkja RGMII-til-SGMII umbreytingar með stillingum Valkostir til að tryggja eindrægni milli mismunandi uppsetningar.Kopar og trefjar Styðja SGMII stuðning bæði kopar (endingargóð, hagkvæmar) og trefjar (háhraða, langlínusambönd) með Sjálfvirk greining fyrir einfaldaða uppsetningu.Trefjarskipting (1000Base-X) auðveldar óaðfinnanleg umbreytingar milli kopar og trefjaaðferða, aðlögunarhæf fyrir íbúðarhúsnæði og viðskiptaumhverfi byggt á leynd og merkjakröfum.

2. Hvað er rekstrarástand 88E1512?

Senditæki er með samþætta spennueftirlit og starfar vel á 3,3V aflgjafa meðan styður margar LVCMOS spennu: 1,8V, 2,5V og 3,3V.Þessi aðlögunarhæfni gerir óaðfinnanlegri samþættingu í kerfum með mismunandi orku ramma.Vísvitandi val á spennustaðlum hefur bein áhrif á hitastjórnun og orkunýtni og gegnir athyglisverðu hlutverki í verkfræðiáskorunum.Með því að sinna þessum þáttum geturðu eflt árangur afköst og sjálfbæra tæki.

3. Hvaða pakki er 88e1512 í boði?

Umkringdur í samningur 56-pinna QFN pakka eru víddir senditækisins 8mm x 8mm.Þessi hönnun er notuð til að hámarka pláss á þéttum hringrásum, sem gerir það hentugt fyrir háþéttni.Þegar rafeindatækni heldur áfram að stefna í átt að minni stærðum verður sífellt mikilvægara að velja samningur íhluta án þess að missa virkni.QFN pakkinn bætir ekki aðeins hitauppstreymi heldur dregur einnig úr fótsporinu, hefur áhrif á fjölhæfni vöru og svörun á markaði beint.
