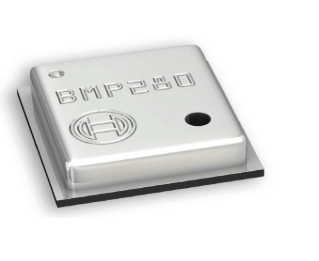

Að kanna BMP280 skynjara

BMP280 stafrænn þrýstingur skynjari er vitnisburður um nákvæmni og nýsköpun, sem gjörbylta því hvernig við mælum og greinum andrúmsloftsþrýsting og hæð.Þessi skynjari á við um fjölbreytt sviði eins og umhverfisvöktun, veðurspá og háþróað leiðsögukerfi.Geta þess til að samþætta óaðfinnanlega í nútíma tækni dregur fram mikilvægi þess við mótun samtímalausna fyrir bæði neytenda- og iðnaðarþörf.Þessi grein kannar eiginleika BMP280, tækniforskriftir og forrit og sýnir lykilhlutverk sitt í því að efla snjallari, tengdara umhverfi.

Vörulisti

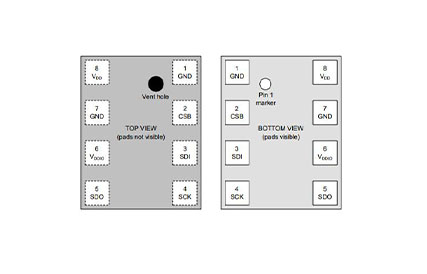

PIN -stillingar

PIN	Nafn	I/O tegund	Lýsing	Tengjast
				(SPI 4W)	(SPI 3W)	(I²c)
1	Gnd	Framboð	Jörð	Gnd
2	CSB	In	Flís Veldu	CSB	CSB	VDDIO
3	SDI	Inn/út	Inntak raðgagna	SDI	SDI/SDO	SDA
4	SCK	In	Raðklukkuinntak	SCK	SCK	Scl
5	SDO	Inn/út	Serial gagnaafköst	SDO	DNC	GND (fyrir sjálfgefið heimilisfang)
6	VDDIO	Framboð	Framboð á stafrænu viðmóti	VDDIO
7	Gnd	Framboð	Jörð	Gnd
8	VDD	Framboð	Analog Supply	VDD

CAD líkan

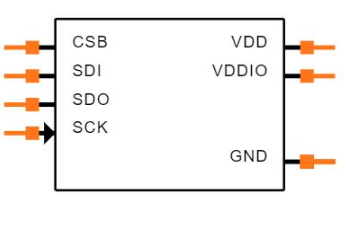

Tákn

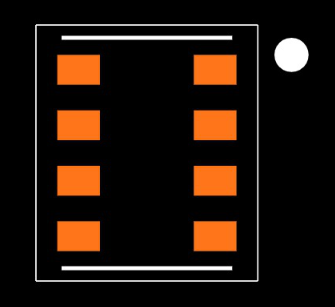

Fótspor

Yfirlit yfir BMP280

The BMP280 er háþróaður alger þrýstingskynjari hannaður fyrir flytjanleg tæki og býður upp á jafnvægi þéttleika og orkunýtni.Slim prófíl þess gerir það frábært val fyrir samþættingu í nútíma rafeindatækni eins og snjallsímum og GPS tækjum.Með því að veita nákvæmar umhverfisgögn með mikla svörun, staðfestir BMP280 sig sem grunnþátt í forritum sem krefjast nákvæmni, sérstaklega í líkamsræktarspor, siglingum og umhverfiseftirliti.

Einn af framúrskarandi eiginleikum BMP280 er orkunýtni þess, alvarlegur þáttur í flytjanlegum tækjum þar sem langlífi rafhlöðunnar er ráðandi.Með lítilli orkunotkun lengir skynjarinn notkunartíma tækisins og uppfyllir kröfur ykkar sem forgangsraða langvarandi afköstum.Að auki einfaldar samningur hönnun þess samþættingu í geimbundnum rafrásum, sem hjálpar þér að hámarka virkni en lágmarka stærð-sífellt aðalskilyrði í þróun nútímans í dag til litlu.

BMP280 eykur einnig upplifun þína í sérhæfðum forritum, svo sem hæðarmælingu fyrir líkamsrækt og hækkunargögn fyrir GPS siglingar.Þú getur notið góðs af nákvæmum þrýstingslestum skynjarans, sem bæta nákvæmni staðsetningar og auðga athafnir eins og gönguferðir eða hjólreiðar.Að samþætta BMP280 í tæki býður þó upp á áskoranir eins og að tryggja eindrægni við núverandi kerfi og viðhalda heilleika merkja, sem krefst nákvæmrar hönnunaraðferðar og djúps skilning á rafrænum rafrásum.

Tæknilegar upplýsingar

Tegund	Færibreytur
Leiðartími verksmiðjunnar	14 vikur
Pakki / mál	8-smd
Yfirborðsfesting	Já
Festingaraðgerð	Yfirborðsfesting
Rekstrarhiti	-40 ° C ~ 85 ° C.
Umbúðir	Spóla og spóla (TR)
Birt	2014
Staða hluta	Virkur
Rakanæmi (MSL)	1 (ótakmarkað)
Forrit	Borðfesting
Viðbótaraðgerð	Það hefur einnig 3 víra viðmót
Spenna - framboð	1,71V ~ 3,6V
Framleiðsla	16b
Uppsagnarstíll	SMD (SMT) flipi
Líkamslengd eða þvermál	2,5mm
Líkamsbreidd	2 mm
Framleiðsla gerð	I2C, SPI
Fjöldi bita	20
Nákvæmni	± 0,015PSI (± 0,1kPa)
Viðbragðstími	2000 μs
Rekstrarþrýstingur	4.35psi ~ 15.95psi (30kPa ~ 110kPa)
Þrýstingsgerð	Alger
Höfn stíl	Engin höfn
Hámarksþrýstingur	290.08psi (2000kPa)
Skynjarar/gerð transducers	Þrýstingskynjari, Peizoresistive
Þrýstingssvið	15.95 psi
Eiginleikar	Biðstaða
Líkamshæð	0,95mm
ROHS staða	Rohs3 samhæft
Blýlaust	Blýlaust

Forrit

BMP280 skynjarinn eykur einkum nákvæmni GPS-kerfa, sem leiðir til bættra útreikninga á tíma til fyrsta-fyrsta.Þessi aukning reynist gagnleg í margvíslegum tilvikum þar sem nákvæmni gegnir athyglisverðu hlutverki, þar með talið sjálfstæðum akstri og dróna siglingum.Ennfremur einfaldar getu skynjarans til að bera kennsl á mismunandi hæðir lyftuaðgerðir og lengir notagildi hans í leiðsögn innanhúss og tryggir sléttar umbreytingar fyrir þig að fara í gegnum flókin mannvirki.Slík nákvæmni verður sérstaklega hagstæð fyrir einstaklinga sem fara yfir víðáttumikla vettvang eins og verslunarmiðstöðvar, flugvelli og sjúkrahús, þar sem árangursrík leiðarþrýstingur stuðlar að skemmtilegri reynslu.

Leiðsögn innanhúss og viðurkenning á fjölstigi

Innan innanhúss siglingar þjónar BMP280 sem öflugt tæki með því að nota barometric þrýsting til að greina breytingar á hæð.Þessi eiginleiki er þátttakandi í að föndra ítarleg kort af innanhússrýmum og auðvelda hagræðingu leiðar sem tekur þátt í lóðréttum hreyfingum þínum.Sem dæmi má nefna að einstaklingar í skýjakljúfum geta nýtt sér forrit sem nota BMP280 gögn til að finna hraðskreiðar leiðir til ákveðinna gólfs eða aðstöðu, að lokum varðveita tíma og auka framleiðni.Þessar framfarir er hægt að sjá í fjölmörgum snjallsímaforritum sem ætlað er að takast á við margbreytileika innanhúss siglingar.

Útivist og íþrótta mælingar

Í tengslum við útivistar- og íþrótta mælingar stendur getu BMP280 til að bjóða upp á raunverulegt lóðrétta hraðamat áberandi.Hvort sem þú tekur þátt í gönguferðum, hjólreiðum eða skíði geturðu fylgst nánu á hækkunarbreytingum þeirra ásamt öðrum árangursmælingum.Slík innsýn umbreytir aðeins tölum í verðmæt viðbrögð, mótar verulega þjálfunarhætti og árangursmat.Þú getur oft treyst á greiningar til að aðlaga tækni þína og aðferðir byggðar á lóðréttum afköstum.Til dæmis er hægt að ákvarða ákjósanlegan skref þeirra með því að greina lóðréttar hækkunarbreytingar um allt slóðhlaup og þannig efla orkustjórnun þeirra meðan á atburðum stendur.

Veðurspá og umhverfiseftirlit

Fjölhæfni BMP280 skynjarans nær einnig inn í heim veðurspá og umhverfisskoðunar.Með því að meta andrúmsloftsþrýsting gegnir það hlutverki við að spá fyrir um veðurvaktir, sem styrkja samfélög til að styðja við hugsanlega alvarlegar aðstæður.Þessi umsókn gengur lengra en hugmyndir;Fjölmargar veðurháðar atvinnugreinar, þar á meðal landbúnaður, virkja þessa tækni virkan til að fylgjast með veðurþróun sem fyrirmæli um gróðursetningu og uppskeru ákvarðanir.Að auki, innsýn frá BMP280 aðstoð við betri ákvarðanatöku í fjölbreyttum atvinnugreinum, sem samanstanda af svæðum eins og hörmungastjórnun og ferðaþjónustu.

Samþætting við snjalltæki

Rannsóknir á samþættingu BMP280 við snjalltæki eru efnileg tækifæri.Þegar líður á Internet of Things (IoT) heldur þörfin fyrir háþróaða umhverfisskynjara áfram að vaxa.Geta BMP280 til að skila nákvæmum hæðum og þrýstingsgögnum getur magnað getu snjalltækni.Til dæmis geta skynjara með loftgæði aðlagað aðstæður úti í andrúmsloftinu og hagrætt loftslagsstjórnun innanhúss til að auka þægindi og vellíðan.

Tæki sem eru samhæf við BMP280

BMP280 er hannaður til að samþætta óaðfinnanlega í ýmsar neytandi rafeindatækni.Meðal þessara eru snjallsímar, GPS -einingar og spjaldtölvur.Samþjöppun skynjara og áreiðanleg afköst koma til móts við nýjungar í farsíma sem krefjast nákvæms loftþrýstings og hitastigsgagna.Fjölhæfni þess nær til veðurstöðva heima, fljúgandi leikföng og klukkur og leggur áherslu á mikilvægi skynjarans í landslagi samtímans.

Athyglisverð eiginleiki hönnun BMP280 er hæfileiki þess til að skila nákvæmum andrúmsloftsgögnum.Þessi færni hækkar siglingar og staðsetningarþjónustu og undirstrikar reynslu þína af veðri og loftslagsstjórnun innanhúss.Nánast, að samþætta BMP280 í veðurstöðvum heima, styrkja þig með staðbundnum veðurspám, eiginleiki sem er í auknum mæli metinn í loftslagssamfélaginu okkar.

Í fljúgandi leikföngum opnar BMP280 ný tækni samskipti, sérstaklega höfðar til þín.Með því að fella þennan skynjara geturðu búið til móttækileg fljúgandi tæki sem laga sig að umhverfisbreytingum og stuðlað að dýpri tökum á veðurfræðilegum hugtökum í fjörugum umhverfi.Þessi samruni náms og skemmtunar speglar víðtækari breytingar á neytenda rafeindatækni, þar sem vörur fara yfir virkni til að rækta þekkingu.

Rekstrartækni

Háttur	Lýsing
Svefnham	Engar mælingar eru gerðar.Skynjarinn er áfram í a Lágmarksástand.
Venjulegur háttur	Sjálfvirk ævarandi hjólreiðar milli virkrar mælingar Tímabil og óvirk biðtími.
Nauðungarstilling	Ein mæling er framkvæmd.Einu sinni mælingin er lokið, skynjarinn snýr aftur í svefnstillingu.

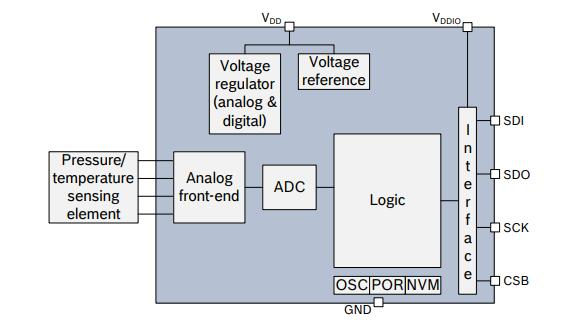

Hagnýtur blokkarmynd

Mat á BMP280 og BMP180

BMP280 er afkastamikill arftaki hins vinsæla BMP180, sem býður upp á endurbætur á nákvæmni og fjölhæfni fyrir þrýstingsmælingarforrit.Með framförum eins og lægra hávaðastigi, stuðningi við háþróaða síuaðferðir og viðbót SPI viðmóts veitir BMP280 aukna virkni innan samningur fótspor, 63% minni en BMP180.Þessir eiginleikar gera BMP280 tilvalið fyrir ný forrit í leiðsögn innanhúss, líkamsræktarpróf og GPS aukning, þar sem mikil hlutfallsleg nákvæmni og lítill heildarkostnaður við eignarhald (TCO) er alvarlegur.

Bæði BMP180 og BMP280 skara fram úr í forritum sem krefjast mikillar nákvæmni, svo sem gólfgreiningar, þökk sé óvenjulegri hlutfallslegri nákvæmni þeirra ± 0,12 HPa, sem jafngildir ± 1 metra að hæð.Ennfremur leiðir lágt offset hitastigstuðull þeirra (TCO), 1,5 pa/k, til lágmarks hitastigs, aðeins 12,6 cm/k, sem tryggir áreiðanlega afköst milli hitastigsbreytileika.

Þessi aukinn samanburður undirstrikar greinilega styrk og framfarir BMP280 yfir BMP180 en viðheldur hagnýtu mikilvægi beggja skynjara fyrir nákvæmni byggð forrit.

Færibreytur	BMP180	BMP280
Fótspor	3,6 × 3,8 mm	2,0 × 2,5 mm
Lágmark V.DD	1,80 V.	1,71 v
Lágmark V.Ddio	1,62 v	1,20 v
Núverandi neysla @ 3 pa rms hávaði	12 μA	2,7 μA
Rms hávaði	3 Pa	1.3 Pa
Þrýstingsupplausn	1 Pa	0,16 Pa
Hitastigupplausn	0,1 ° C.	0,01 ° C.
Tengi	I²C	I²C & SPI (3 og 4 vír, stillingar „00“ og "11")
Mælingarstillingar	Aðeins P eða T, þvingað	P&T, þvingað eða reglubundið
Mælingarhlutfall	Allt að 120 Hz	Allt að 157 Hz
Síuvalkostir	Enginn	Fimm bandbreidd

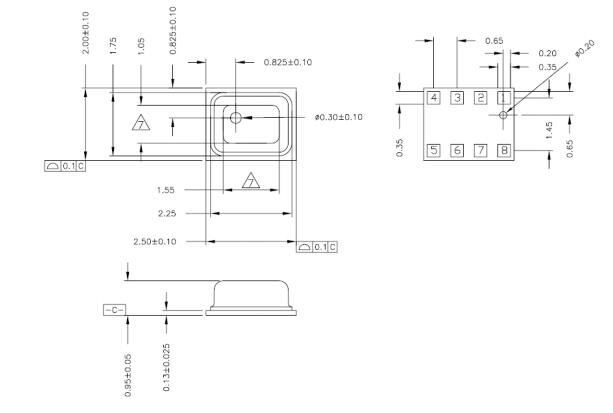

Umbúðir

Framleiðandi

Bosch Sensortec GmbH, útibú Robert Bosch GmbH, er í leiðinni í stofnun MEMS-byggðra skynjara.Þessi tæki eru grundvallaratriði til að styrkja farsímatækni til að taka virkan þátt í umhverfi sínu.Þeir auðga eiginleika nútíma neytenda rafeindatækni, svo sem snjallsíma og snjallkerfi, og styðja margs konar IoT forrit með aukinni virkni.

Þróun ör-raf-vélrænna kerfa (MEMS) tækni hefur endurstillt andlit neytenda rafeindatækni.Þessir skynjarar eru þekktir fyrir samsniðna stærð, yfirburða samþættingargetu og háþróaða frammistöðu og eru fullkomlega aðlagaðir til breytingaþarfa IoT landslagsins.Þeir auðvelda tafarlausa gagnaöflun og samspil umhverfisins, sem gerir kleift að nota frá veðurspá til innréttingarleiðbeiningarkerfa.

Nánar tiltekið, BMP280 skynjarinn skar sig fram úr getu sinni til að mæla nákvæmlega hitastig og andrúmsloftsþrýsting.Þessi nákvæmni reynist ómetanleg í ýmsum notum, þar á meðal veðurfræðilegum stöðvum, ómannað loftbifreiðar og persónuleg eftirlitstæki fyrir heilsufar.Með því að samþætta BMP280 skynjara geturðu búið til nýstárlegar vörur sem skila fínpússuðum reynslu þinni og veitt djúpa innsýn í umhverfisaðstæður.
