Að kanna CH341 háhraða USB við raðviðmót

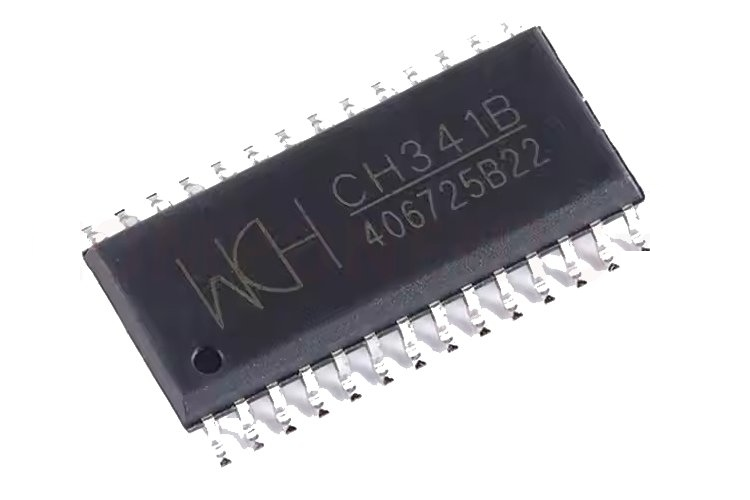

CH341 flísin er fjölhæfur og hagkvæmur USB-til-raðrí UART breytir hannað af WCH, sem víða er fagnað fyrir getu sína til að brúa bilið milli innbyggðra kerfa og nútíma tölvutækja.Með eindrægni þess yfir USB 1.1 og USB 2.0 staðla og stuðning við margar samskiptareglur eins og UART, I2C, SPI og samhliða tengi, hefur CH341 orðið nauðsynlegt tæki fyrir þig.Í þessari grein gröfum við inn í eiginleika, pinna stillingar, forrit og hönnunarsjónarmið CH341.Hvort sem þú ert að skoða samskipti örstýringar, efla iðnaðareftirlitskerfi eða einfalda DIY rafeindatækniverkefni, þá veitir þessi handbók alhliða innsýn til að hjálpa þér að nýta fullan möguleika CH341.

Vörulisti

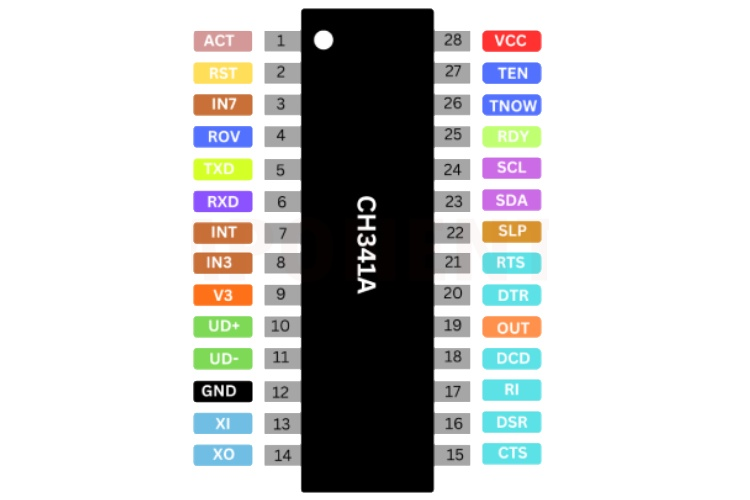

Pinout stillingar

Pinna nr (341a)	Pinna nr (341t)	Pinna nr (341H)	Pinnaheiti	Pinna gerð	PIN Lýsing
28	13,20	20	VCC	Máttur	Jákvæð kraftinntakshöfn krefst 0,1UF afl Aftenging þéttni
12	11,12	7,18	Gnd	Máttur	Almennings jörð, jörðutenging fyrir USB strætó
9	6	4	V3	Máttur	Festing á ytri krafti VCC á meðan 3.3V; tengir 0,01UF aftengingarþéttni utan meðan 5v
13	9	8	Xi	In	Inntak kristals sveiflu, festingu á kristal og Crystal sveifluþéttni ytri
14	10	9	Xo	Út	Gagnstæða framleiðsla kristals sveiflu, festingu á Crystal og Crystal sveifluþéttni fyrir utan
10	7	5	UD+	USB merki	Tengist beint við D+ Data Wire of USB strætó
11	8	6	Ud-	USB merki	Tengist beint við D-Data Wire of USB strætó
1	1	1	ACT#	Út	Eftir stöðu USB tækisins virkur
2	Nei	2	Rsti	In	Inntak ytri endurstillingar, virkt með háu stigi, með draga niður viðnám
24	16	Nei	Scl	Opnaðu frárennslisframleiðslu	Framleiðsla stillingar flísaraðgerðar, með útdregnum viðnám, tengjast SCL af Serial EEPROM stillingarflís
23	15	Nei	SDA	Opnaðu frárennsli/inn	Inntak stillingar flísaraðgerðar, með útdregnum Viðnám, tengdu við SDA af Serial EEPROM stillingarflís

Eiginleikar

Lögun	Lýsing
USB tengi	Fullhraða USB tæki tengi við USB Forskrift útgáfa 2.0, sem þarf aðeins kristal og þéttni ytri.
Auðkenni seljanda og vöruauðkenni	Skilgreindu valfrjáls auðkenni seljanda, vöruauðkenni og listanúmer með því að nota ytri lággjaldaseríu EEPROM.
Stuðningur við aflgjafa	Styður 5V og 3.3V aflgjafa.
Umbreyting með litlum tilkostnaði	Beinir umbreytir útlægum búnaði í raðgreinum, samsíða Prentarar og samsíða jaðarbúnaður.
Umbúðir	Fæst í SOP-28 og SSOP-20 pakka, blýlausum og Samhæft við ROHS staðla.
Samhæfni notkunarlags	Samhæft aðeins við forritalagið sem tengi eru fluttir með USB.
Serial uppgerð	Hermir eftir venjulegum raðgreinum til að uppfæra jaðar búnað eða bæta við auka raðtengjum með USB.
Windows eindrægni	Fullkomlega samhæft við raðforrit í Windows stýrikerfi.
Fullt tvíhliða raðbúnað	Sendir og taka á móti stuðningi við flísina. 2Mbps samskipti Baud tíðni.
Stuðningur við gögn	Styður 5, 6, 7 eða 8 gagnabita og ýmis jöfnuður Athugar (skrýtið, jafnvel, autt, tákn eða ekkert).
Stuðningur merki	Styður raðflutning og fá virk merki, Sambandsmerki mótalds og merki um hraðastýringu.
Ytri viðmót	Veitir RS232, RS485 og RS422 tengi með utanaðkomandi stig rofa búnaður.
Eeprom aðgangur	Styður óbeinan aðgang að ytri raðnemum eeprom minni með venjulegum raðsamskiptum.
Samhæfni prentara	Uppfærsla samhliða prentara við USB prentara, í samræmi við USB forskriftir og samhæft við Windows OS.
Samhliða stuðningur prentara	Samhæft við ýmsa staðlaða samhliða prentara, Stuðningur við lághraða og háhraða prentstillingar.
Tvískipta samskipti	Styður IEEE-1284 tvístefnusamskipti, meðfram með stökum og tvískiptum flutningsstillingum.
Samhliða viðmótsstillingar	Veitir EPP (Enhanced Parallel Port) og Mem (minni Stilling) tengi.
EPP Mode merki	Birgðir merki eins og#, DS#og WR#, svipað og EPP V1.7 eða v1.9.
MEM Mode merki	Birgðir merki eins og A0, Rd#og WR#, svipað og minni Lestu/skrifa háttur.
Samstillt raðviðmót	Notar FlexWire ™ tækni til að gera 2 vír til 5 vír Samstillt raðsamskipti með hugbúnaði.
Host/Master Endpoint stuðningur	Styður 2 víra og 4 víra samstilltur raðtengi.
2 víra viðmót	Birgðasali SCL og SDA merkisvír og styður fjóra flutningshraði.

Framleiðendur

WCH starfar sem eini framleiðandi CH341, með áherslu á hlutverk hlutans í ýmsum rafrænum forritum.Þessi einkarétt vekur nokkur sjónarmið fyrir atvinnugreinar sem eru háð CH341 vegna rekstrarþarfa þeirra.

Hin einstaka framleiðsluheimild CH341 kynnir hugsanlegar varnarleysi innan aðfangakeðjunnar.Til dæmis, ætti að vera með tafir á framleiðslu eða lenda í áskorunum um gæðaeftirlit, gæti verið haft veruleg áhrif á markaðsframboð CH341.Þetta ástand leggur áherslu á mikilvægi fyrirbyggjandi skipulagningar.Fyrirtæki geta haft gagn af því að kanna fjölbreyttar innkaupaáætlanir eða fjárfesta í annarri tækni til að draga úr áhættu sem er bundin við að treysta á einn framleiðanda.

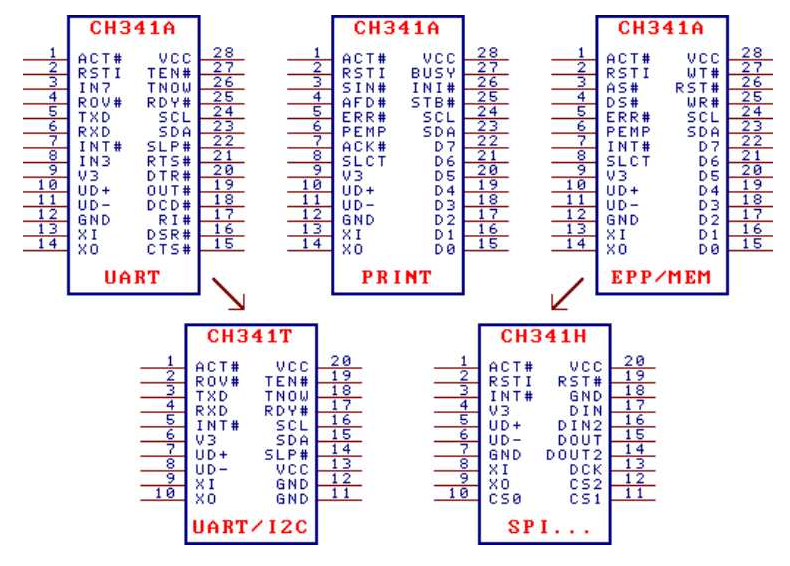

Afbrigði

CH9102 er með þrjú afbrigði, fáanleg í tveimur mismunandi pakkategundum: SOP-28 og SSOP-20.

Pakka lögun	Breidd plasts (mm)	Breidd plasts (MIL)	Pitch of Pin (mm)	Pitch of Pin (MIL)	Leiðbeiningar um pakka	Hlutanúmer
SOP-28	7.62	300	1.27	50	Lítill útlínupakki með 28 pinna	CH341A
SSOP-20	5.3	209	0,65	25	Skreppa saman lítinn útlínupakka af 20 pinna	CH341T
SSOP-20	5.3	209	0,65	25	Skreppa saman lítinn útlínupakka af 20 pinna	CH341H

Val

• CH340

• FT230X

• CP2102

• PL2303HX

• CH343

• MCP2200

• CP2110

• FT232

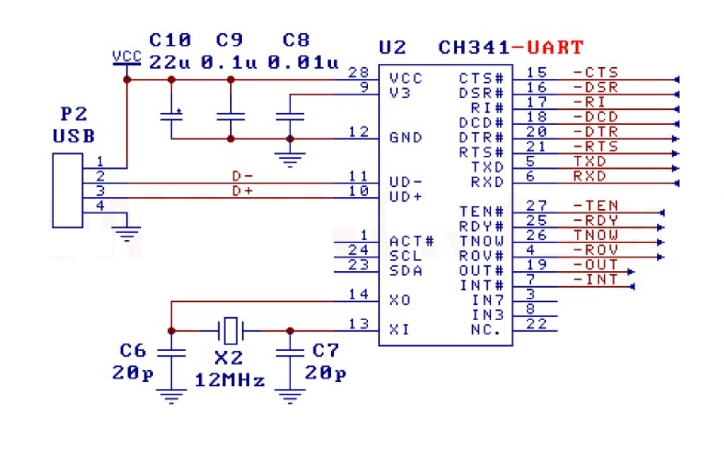

Teikning

Skemmtun framsetning CH341 virkar sem fullkominn teikning til að grípa til rekstrarramma þess.Ríkjandi fyrir þessa hringrás, USB gagnalínur tengir beint við UD+ og UD-pinna flísarinnar, sem gerir kleift að fá slétt samskipti við hýsil tæki.Þessi tenging þjónar sem burðarás fyrir gagnaflutning, ferli sem hefur orðið sífellt verulegara í samtengdu rafrænu landslagi okkar.

Til að viðhalda stöðugleika hringrásarinnar eru þéttar hugsandi staðsettir yfir aflgjafa og V3 pinnann.Þessir þættir stuðla verulega að spennu stöðugleika og lækkun hávaða, sem báðir eru gagnlegir til að varðveita heilleika merkja.Í hagnýtum atburðarásum geturðu oft dregið fram hlutverk þessara þétta og viðurkennt áhrif þeirra á afköst kerfisins.Vel skipulögð aflgjafa hringrás getur komið í veg fyrir bilanir og stuðlað að langlífi tækisins.TX og RX línur CH341 þurfa nákvæmar tengingar við örstýringu eða svipaða hringrás.Það er notað fyrir TX línuna til að tengjast RX móttökutækisins og öfugt, allt á meðan að tryggja sameiginlegan jörð.Þessi meginregla nákvæmra merkisleiðar gengur þvert á hugmyndir;Það endurspeglar lærdóm af óteljandi útfærslum.Mismunandi getur leitt til sundurliðunar samskipta, hugsanlega dregið úr verkefnum og valdið töluverðum gremju.Þannig er nákvæm nálgun við raflögn virk til árangursríkrar samþættingar.

Ennfremur er 12MHz kristal sveiflur, ásamt tveimur 20pf þéttum, notaður til að framleiða nauðsynlegt klukkumerki fyrir CH341.Þetta klukkumerki er grundvallaratriði fyrir samstillingu gagnaflutnings og stöðugleiki þess hefur bein áhrif á afköst flísarinnar.Í ýmsum forritum hefur verið sýnt fram á að áreiðanlegur klukkuuppspretta bætir heildar skilvirkni gagnavinnsluverkefna.Þú getur oft rannsakað aðrar stillingar klukku og áhrif þeirra á frammistöðu, sem sýnir þá ítarlegu tillitssemi sem krafist er í hringrásarhönnun.

Úrræðaleit CH341

Þegar þú lendir í samskiptaerfiðleikum með USB-til-raðröðinni þinni sem notar CH341 getur vel skipulagt úrræðaferli bætt líkurnar á því að leysa málið til muna.

• Byrjaðu á því að athuga vandlega allar tengingar milli CH341 og tilheyrandi íhluta.Fylgstu sérstaklega með röðun TX (send) og RX (móttöku) línum;Jafnvel smá misskipting getur truflað samskipti.Að auki skaltu sannreyna að spennustig merkjanna passi við þau tækin sem þú ert að tengja, þar sem öll misræmi getur leitt til ófyrirsjáanlegrar hegðunar eða algera samskiptabilunar.

• Tíð eftirlit við bilanaleit er USB snúran sjálfur.Ef vandamál halda áfram getur verið þess virði að skipta um núverandi snúru fyrir annan, þar sem gallaður eða undirstrengur getur skapað ótrúlega fylgikvilla.Aðlögunarhæfni CH341 nær einnig til forritunar I2C og SPI EEPROMS;Tilbúnir forritarar eins og CH341A eða CH341 BIOS forritari geta hagrætt þessu verkefni.Að kynnast þessum tækjum getur sparað tíma og dregið úr gremju.

• Prófaðu CH341 vandlega og vertu viss um að raðstillingar á tölvunni þinni, sérstaklega baudhraðanum, séu í samræmi við þær sem þú miðar að því að eiga samskipti við.Misræmi í þessum stillingum getur leitt til spillingar gagna eða vanhæfni til að koma á tengingu.Að framkvæma loopback próf er einnig hagnýt stefna til að sannreyna virkni CH341;Þetta felur í sér að tengja TX og RX pinna og athuga hvort send gögnin passi við móttekin gögn.

• Í aðstæðum þar sem tölvan þín þekkir ekki samþætta hringrásina (IC) er henni krafist að gera yfirgripsmikla endurskoðun á uppsettum ökumönnum.Staðfestu að þú hafir viðeigandi ökumenn fyrir CH341, þar sem gamaldags eða rangir ökumenn geta leitt til viðurkenningarvandamála.Ennfremur, að athuga tækjastjórnina fyrir öll villuboð getur boðið verðmætar vísbendingar varðandi undirliggjandi mál.

Úrræðaleitin er oft fágunarferli, sem krefst bæði þolinmæði og nákvæmrar athygli á smáatriðum.Með því að faðma kerfisbundna nálgun og teikna á hagnýta reynslu af fyrri áskorunum geturðu siglt um þessar hindranir á skilvirkari hátt.Á endanum er árangursrík bilanaleit háð djúpum skilningi á bæði tækjunum sem til eru og margbreytileika samskiptareglna við leik.

PCB hönnunarsjónarmið

Þegar farið er í ferðalagið við að hanna PCB sem felur í sér CH341 verður að gefa vandlega athygli á stefnumótandi staðsetningu aftengingarþétta í nálægð við flísarpinnana.Þetta hugsi fyrirkomulag styrkir ekki aðeins aflgjafa heldur léttir einnig spennusveiflur sem gætu hugsanlega raskað afköstum flísarinnar.

• Að tryggja að D+ og D-línurnar séu fluttar samhliða og varin með jörðu eða koparhellum gegnir athyglisverðu hlutverki við að draga úr hættu á ytri truflunum á merkjum.Þessi skipulagsstefna er studd af miklum árangursríkum hönnun, sem hver og einn afhjúpar ávinninginn af bættum heilleika og áreiðanleika gagna.

• Annar mikilvægur þáttur felur í sér að viðhalda stuttum merkjum milli XI og XO pinna.Þessi framkvæmd hjálpar til við að lágmarka hátíðni truflanir sem gætu haft hættu á samskipti.Þú getur oft uppgötvað að framkvæmd jarðtengingar eða koparþekju fyrir tilheyrandi íhluti getur aukið verulega heildar rafsegulþéttni (EMC) PCB.Þessi aðferð hjálpar ekki aðeins við að draga úr hávaða heldur ýtir einnig undir stöðugra rekstrarumhverfi.

• Staðsetning USB -hafnarinnar ábyrgist líka vandlega;Með því að setja það nálægt CH341 gerir það kleift að beina leiðsögn gagnalína, sem þarf til að varðveita heilleika merkja.Það er skynsamlegt að takmarka fjölda vias í gagnalínunum, þar sem hver með því að kynna viðbótarþéttni og inductance sem getur haft áhrif á gæði merkja.Þú getur oft velt fyrir þér reynslu fyrri tíma þar sem lágmarka VIA leiddi til áberandi frammistöðuaukningar, aðallega í háhraða forritum.

Notkun CH341

CH341 flísin stendur sig sem mjög aðlögunarhæfur þáttur í rafeindatækjageiranum og státar af fjölda forrita sem ná langt út fyrir grunnvirkni.Innleiðing þess í fjölbreytt kerfi leggur áherslu á mikilvægi þess í nútímatækni, sérstaklega á sviðum eins og forritun, kembiforritum og prófunum.Geta flísarinnar til að tengja við margar samskiptareglur sem gera það sem krafist er í iðnaðarstýringarkerfi, þar sem nákvæmni og áreiðanleiki eru nauðsyn.

Forritun og kembiforrit örstýringar

Innan léns örstýringarforritunar virkar CH341 sem kraftmikinn tengsl milli forritarans og örstýringarinnar.Þessi tenging auðveldar ekki aðeins upphleðslu kóða heldur styður einnig kembiforrit.Kembiferlið krefst oft röð endurtekninga aðlögunar sem byggist á endurgjöf kerfisins, sem getur verið bæði krefjandi og gefandi.Þú getur bent til þess að yfirgripsmikil tök á eiginleikum CH341 geti bætt skilvirkni þessa endurtekningarferlis til muna og stuðlað að tilfinningu um afrek og leikni.

Iðnaðareftirlitskerfi

Áhrif CH341 á iðnaðareftirlitskerfi eru athyglisverð.Geta þess til að eiga samskipti við ýmis tæki tryggir slétta samþættingu í fyrirliggjandi uppsetningum.Þessi sveigjanleiki er notaður, aðallega í umhverfi þar sem eldri kerfi lifa saman við nútímatækni.Þú getur notað CH341 oft til að fylgjast með aukinni áreiðanleika kerfisins og minnka niður í miðbæ, þar sem það straumlínulagar samskipti milli mismunandi íhluta, sem að lokum leiðir til ánægju með ánægju í starfi sínu.

DIY rafeindatækniverkefni

CH341 opnar fjársjóð af tækifærum í DIY rafeindatækniverkefnum.Hagkvæmni þess og aðgengileg hönnun gerir það að aðlaðandi vali fyrir þig.Þú getur deilt því að tilraunir þínar með CH341 hafa dýpkað skilning þinn á raðsamskiptum og tengibúnaði.Þessi þátttaka í höndunum ræktar ekki aðeins færni heldur vekur einnig sköpunargáfu og nýsköpun og innleiðir gleði í námsferlinu.

Stuðningur við arfleifð tæki

Varanleg nærvera arfleifðar tækja í ýmsum atvinnugreinum er sérstök áskorun.CH341 veitir dýrmæta lausn með því að gera samtímakerfi kleift að hafa samskipti við eldri tækni.Þessi virkni er sérstaklega hagstæð í atvinnugreinum þar sem uppfærslubúnaður er óframkvæmanlegur vegna fjárhagslegra þvingana eða eindrægni.Þú getur leitt í ljós að með því að nota CH341 getur lengt rekstrarlíf arfleifðarkerfa, sem gerir kleift að fá smám saman framfarir í nútímatækni, sem getur komið hugarró til samtaka sem sigla um þessi umskipti.

Sjálfvirkni og vélfærafræði

Á sviði sjálfvirkni og vélfærafræði þjónar CH341 stórt hlutverk í að auðvelda samskipti milli örstýringar og annarra íhluta.Fjölhæfni þess gerir ráð fyrir samþættingu fjölbreyttra skynjara og stýrivélar og eykur þannig getu vélfærakerfa.Raunveruleg forrit hafa sýnt fram á að teymi á áhrifaríkan hátt, sem nýta sér CH341 ná oft hækkuðu sjálfvirkni, sem að lokum leiða til aukinnar framleiðni og tilfinningar um uppfyllingu í verkefnum sínum.

USB til raðbreytinga

CH341 er að mestu leyti viðurkenndur fyrir færni sína í að umbreyta USB í Rs485, Rs232 og TTL raðtengi.Þessi virkni er lifandi fyrir forrit sem krefjast USB -tengingar fyrir tæki sem venjulega eru háð raðsamskiptum.Þú getur tekið eftir því að CH341 einfaldar tengingarferlið milli nútíma tölvur og eldri tækja og stuðlar að skilvirkara verkflæði í umhverfi þar sem bæði tæknin er í leik.Þessi óaðfinnanlega samþætting stuðlar að tilfinningu um vellíðan og framleiðni.

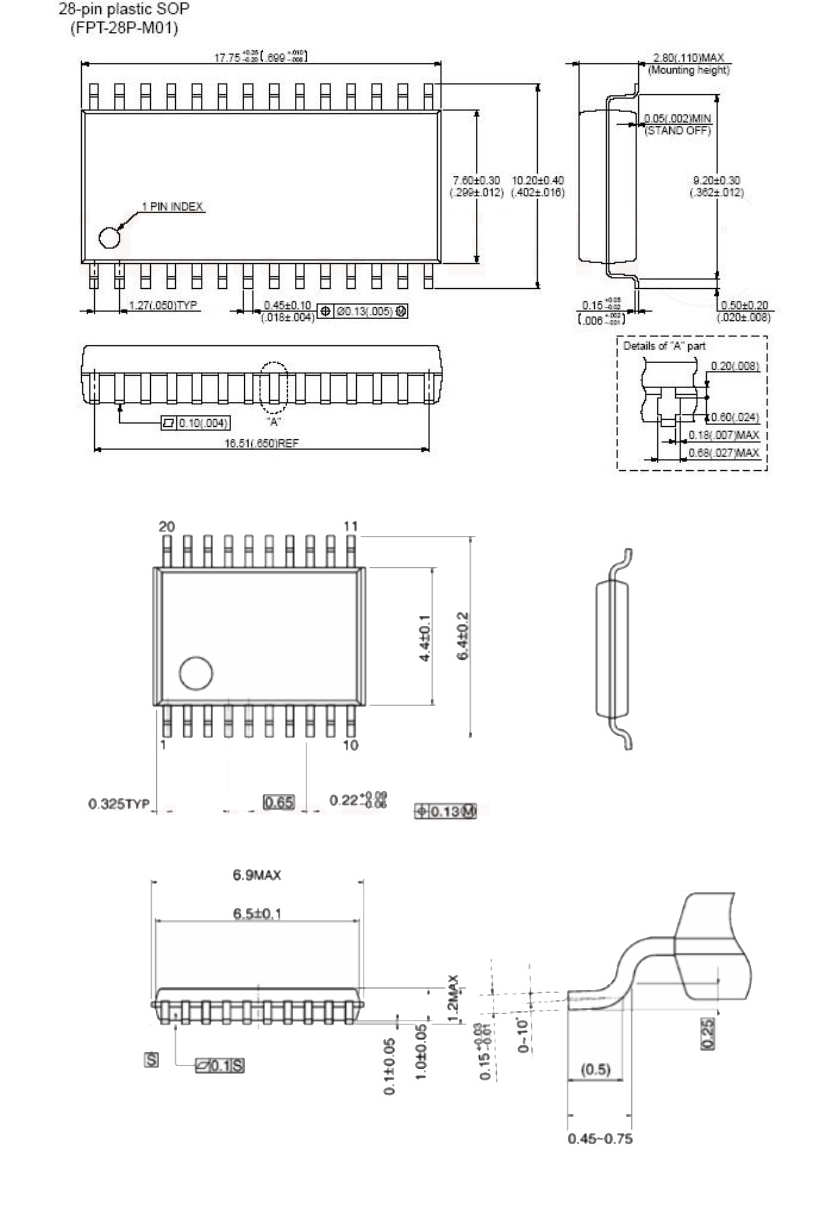

Fótspor og vídd

Þú getur fundið vélrænu teikningar og víddir CH341 flísarinnar hér.Þessar víddir eru tilvalnar til að búa til sérsniðin fótspor fyrir PCB hönnun eða CAD líkanagerð.
