FPGA vs Microcontroller: Lykilmunur sem þú ættir að vita

Þegar þú vinnur með PCB hönnun muntu oft velja á milli FPGA og örstýringar miðað við kerfisþarfir þínar.Þessi grein útskýrir hvað hver og einn er, hvernig þeir virka og helstu þættirnir í þeim.Þú munt einnig sjá hvernig kerfisuppbygging þeirra og forritunaraðferðir eru mismunandi.Með því að skilja þessi grunnatriði geturðu ákveðið hver hentar betur verkefninu þínu.

Vörulisti

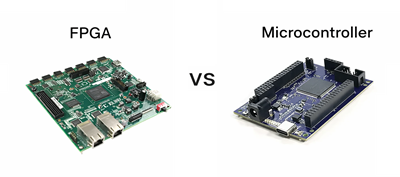

Mynd 1. Yfirlit yfir FPGA vs Microcontroller

Hvað er FPGA og örstýring?

An FPGA (Field-Programmable Gate Array) er tegund samþættrar hringrásar sem gerir þér kleift að stilla stafræna rökfræði eftir framleiðslu.Það er mikið notað í PCB hönnun þegar þörf er á sérsniðinni vélbúnaðarhegðun, svo sem að búa til samhliða merkjavinnsluleiðir eða sérhæfða stjórnunarrökfræði.Í stað þess að keyra hugbúnaðarleiðbeiningar byggir FPGA vélbúnaðarrásir út frá hönnun þinni.Þetta gerir það hentugt fyrir verkefni sem krefjast nákvæmrar tímasetningar og sveigjanleika á vélbúnaðarstigi.Í PCB kerfi virkar það sem forritanlegur rökkjarni sem tengist minni, skynjara og samskiptaviðmót.Notaðu FPGA tæki til að innleiða sérsniðin stafræn kerfi beint á borðið.

A örstýring er þétt samþætt hringrás sem er hönnuð til að framkvæma forritaðar leiðbeiningar til að stjórna rafeindakerfum.Það inniheldur venjulega örgjörva, minni og inntaks-/úttaksviðmót í einni flís, sem gerir það tilvalið fyrir innbyggð PCB forrit.Örstýringar eru almennt notaðir til að lesa inntak, vinna úr gögnum og stjórna úttakum eins og LED, mótora eða skynjara.Þeir starfa í röð, eftir leiðbeiningum sem skrifaðar eru í hugbúnaði.Í PCB hönnun þjóna þeir sem aðalstýringareining fyrir mörg tæki, allt frá einföldum græjum til flókinna kerfa.Einfaldleiki þeirra og samþætting gerir þá að vinsælum valkostum fyrir stjórnunarmiðuð verkefni.

Íhlutir FPGA og örstýringar

FPGA íhlutir

• Rökblokkir (stillanleg rökblokkir - CLB)

Þetta eru kjarna byggingareiningar FPGA sem framkvæma stafrænar aðgerðir.Hver rökbubbur inniheldur uppflettitöflur (LUT), flip-flops og multiplexers.LUT eru notuð til að útfæra samsettar rökfræðiaðgerðir með því að geyma sannleikstöflur.Flip-flops veita geymslu fyrir röð rökfræði og tímastýringu.Saman gera þessir þættir FPGA kleift að mynda sérsniðnar stafrænar hringrásir.

• Forritanleg samtenging

Samtengingar eru leiðarleiðir sem tengja saman mismunandi rökeiningar innan FPGA.Þeir leyfa merkjum að ferðast á milli rökfræðilegra þátta byggt á stilltri hönnun.Þessar tengingar eru sveigjanlegar og hægt er að endurforrita þær til að passa við mismunandi hringrásarskipulag.Leiðarnetið tryggir að merki berist réttum áfangastöðum á skilvirkan hátt.Þessi uppbygging gerir kleift að búa til flókna hringrás án fastra raflagna.

• Inntak/úttak (I/O) blokkir

I/O blokkir tengja FPGA við ytri íhluti á PCB.Þeir sjá um samskipti við tæki eins og skynjara, minni og örgjörva.Þessar blokkir styðja mismunandi spennustig og merkjastaðla.Hægt er að stilla þau sem inntaks-, úttaks- eða tvíátta tengi.Þessi sveigjanleiki gerir kleift að samþætta óaðfinnanlega við ýmis ytri kerfi.

• Klukkustjórnunareiningar

Klukkustjórnunareiningar stjórna tímasetningu og samstillingu inni í FPGA.Þeir búa til og dreifa klukkumerkjum til mismunandi hluta flísarinnar.Þessar einingar geta innihaldið fasalæstar lykkjur (PLLs) eða delay-locked loops (DLL).Þeir hjálpa til við að viðhalda stöðugri tímasetningu fyrir áreiðanlega notkun.Rétt klukkustýring tryggir nákvæma gagnavinnslu yfir hönnunina.

• Innbyggðir minnisblokkir (BRAM)

Þetta eru innbyggðar minniseiningar sem notaðar eru fyrir tímabundna gagnageymslu.Þeir leyfa skjótan aðgang að oft notuðum gögnum innan FPGA.Block RAM er hægt að stilla í mismunandi stærðum og stillingum.Það styður biðminni, skyndiminni og meðhöndlun gagna.Þetta dregur úr þörfinni fyrir ytra minni í sumum hönnunum.

Örstýringaríhlutir

• Miðvinnslueining (CPU)

Örgjörvinn er aðalvinnslueiningin sem framkvæmir leiðbeiningar.Það framkvæmir reikninga, rökfræði og stjórnunaraðgerðir.Örgjörvinn les leiðbeiningar úr minni og vinnur úr þeim skref fyrir skref.Það stjórnar flæði gagna innan kerfisins.Þetta gerir það að kjarnastýringu örstýringarinnar.

• Minni (Flash, vinnsluminni, EEPROM)

Örstýringar innihalda mismunandi gerðir af minni til að geyma kóða og gögn.Flash minni geymir forritið varanlega.RAM er notað fyrir tímabundin gögn meðan á framkvæmd stendur.EEPROM er notað til að geyma lítið magn af óstöðugum gögnum.Hver tegund gegnir ákveðnu hlutverki í rekstri kerfisins.Saman styðja þau áreiðanlega meðhöndlun gagna.

• Tímamælir og teljarar

Tímamælir og teljarar eru notaðir fyrir tímabundnar aðgerðir.Þeir hjálpa til við að búa til tafir, mæla tímabil og stjórna reglubundnum verkefnum.Þessir íhlutir eru mikilvægir fyrir aðgerðir eins og PWM merkjaframleiðslu.Þeir styðja einnig við talningu og tímasetningu viðburða.Þetta gerir þau gagnleg í stjórn- og sjálfvirknikerfum.

• Inntaks-/úttakstengi (GPIO)

GPIO pinnar gera örstýringunni kleift að hafa samskipti við ytri tæki.Hægt er að stilla þau sem inntak eða úttak, allt eftir forritinu.Þessar tengi lesa merki frá skynjurum eða senda merki til stýrisbúnaðar.Þeir styðja stafræn samskipti við aðra hluti.GPIO eru góð fyrir kerfistengingar.

• Samskiptaviðmót

Örstýringar innihalda innbyggðar samskiptaeiningar eins og UART, SPI og I2C.Þessi viðmót leyfa gagnaskipti við önnur tæki.Þeir styðja raðsamskiptareglur sem almennt eru notaðar í innbyggðum kerfum.Þetta gerir tengingu við skynjara, skjái og aðra stýringar kleift.Þessi viðmót einfalda kerfissamþættingu.

Bálkamyndir yfir FPGA og örstýringarkerfi

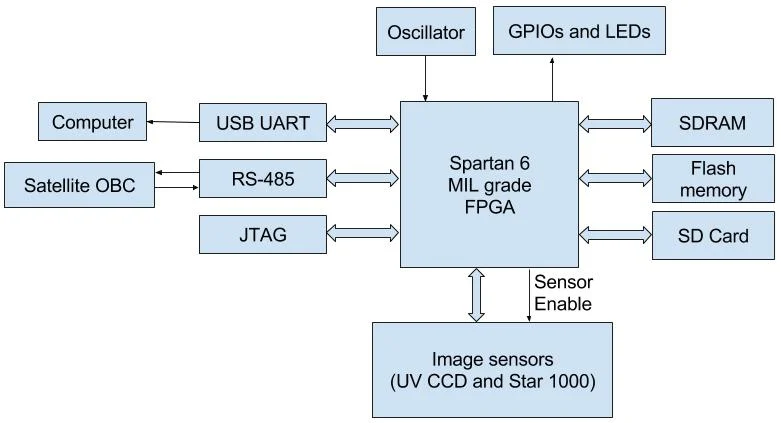

Mynd 2. FPGA blokkarmynd

FPGA blokkmyndin sýnir miðlægt forritanlegt tæki sem er tengt mörgum ytri íhlutum í gegnum sveigjanlegt viðmót.Það tengist venjulega minniseiningum eins og SDRAM og flassgeymslu til að meðhöndla gögn.Samskiptaviðmót eins og UART, RS-485 og JTAG leyfa samskipti við ytri kerfi og villuleitartæki.Skýringarmyndin inniheldur einnig inntaks/úttakstengingar fyrir skynjara og stýrimerki.Klukkugjafi gefur tímasetningarmerki til að tryggja samstillta notkun.Uppbyggingin undirstrikar hvernig FPGA virkar sem miðlæg rökfræðimiðstöð í kerfinu.Það stjórnar gagnaflæði milli jaðartækja án fasts innri arkitektúrs.

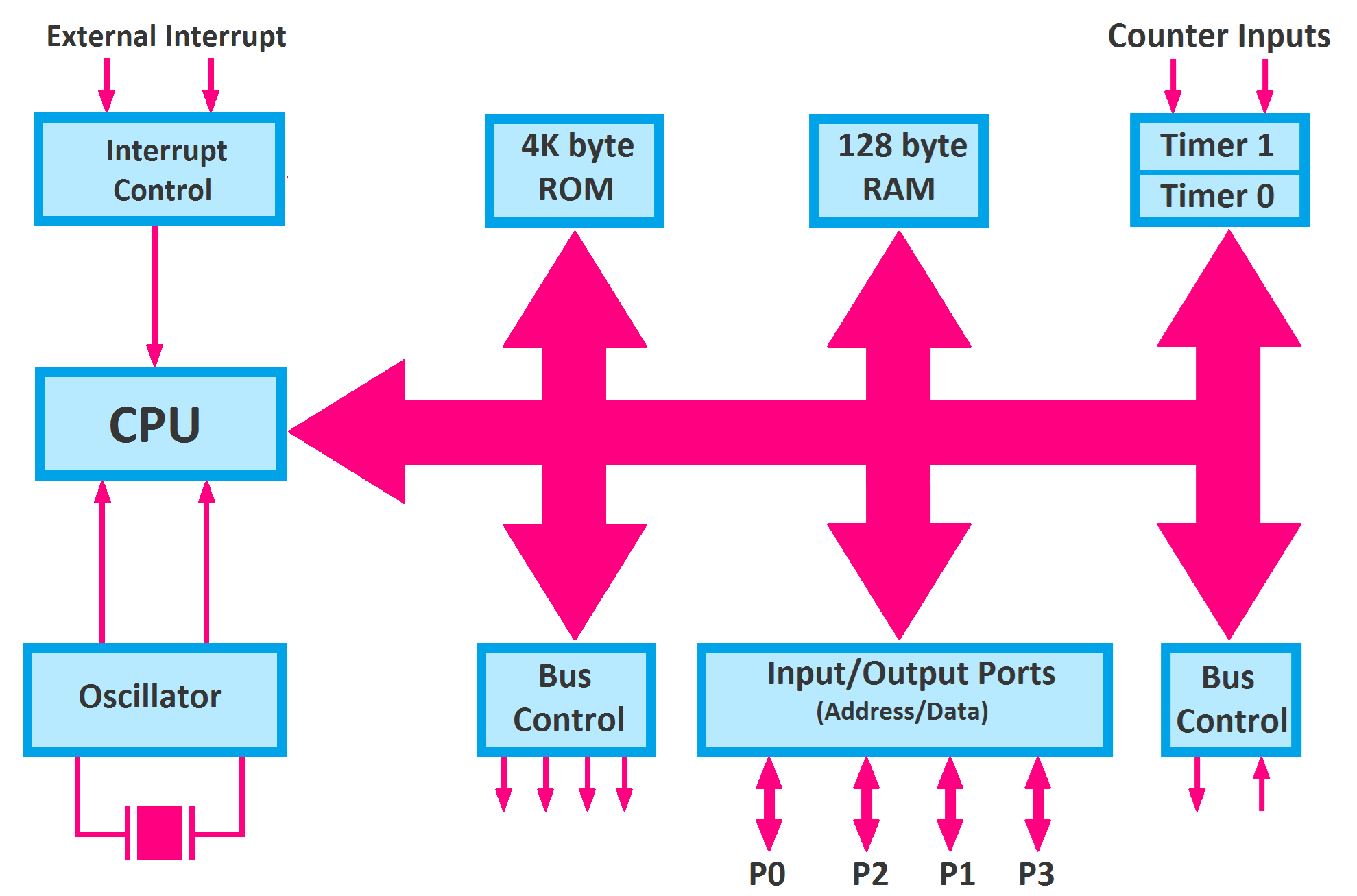

Mynd 3. Blokkmynd örstýringar

Blokkskýringarmynd örstýringar sýnir miðstýrða vinnslueiningu sem er tengd við innra minni og jaðartæki í gegnum strætókerfi.Örgjörvinn hefur samskipti við ROM og vinnsluminni til að framkvæma og geyma leiðbeiningar.Inntaks-/úttakstengi leyfa samskipti við ytri tæki eins og skynjara og skjái.Tímamælir og teljarar sjá um tímatengdar aðgerðir innan kerfisins.Oscillator gefur klukkumerkið sem knýr alla aðgerðina.Truflastýring stjórnar ytri og innri atburðameðferð.Þessi uppbygging sýnir fyrirferðarlítið og samþætt kerfi hannað fyrir stjórnunarverkefni.

Kostir og gallar FPGA

Kostir	Ókostir
Mjög sveigjanlegt vélbúnaðarstillingar leyfa sérsniðna stafræna hringrásarhönnun.	Flókin hönnun ferli sem krefst vélbúnaðarlýsingartungumála.
Styður satt samhliða vinnsla fyrir háhraða rekstur.	Hærri kostnaður miðað við einfaldari innbyggðar lausnir.
Endurforritanleg mörgum sinnum fyrir mismunandi forrit.	Lengri þróunartími vegna hönnunar og prófana.
Þolir flókin merkjavinnsla og gagnaverkefni.	Krefst sérhæfð verkfæri og sérfræðiþekkingu.
Skalanlegt arkitektúr sem hentar háþróuðum kerfum.	Æðri máttur neysla í sumum útfærslum.

Kostir og gallar örstýringa

Kostir	Ókostir
Lágmarkskostnaður og víða fáanlegt fyrir mörg forrit.	Takmarkað vinnslukraftur fyrir flókin verkefni.
Auðvelt að forrita nota algeng tungumál eins og C/C++.	Röð framkvæmd takmarkar samhliða vinnslu.
Innbyggt íhlutir draga úr ytri vélbúnaðarþörf.	Takmarkað minni miðað við stærri kerfi.
Lítið afl neysla sem hentar fyrir færanleg tæki.	Minni sveigjanleg vélbúnaðarstillingar.
Hröð þróun hringrás fyrir innbyggð kerfi.	Frammistaða fer eftir föstum arkitektúr.

Samanburður kóða: FPGA vs Microcontroller Forritun

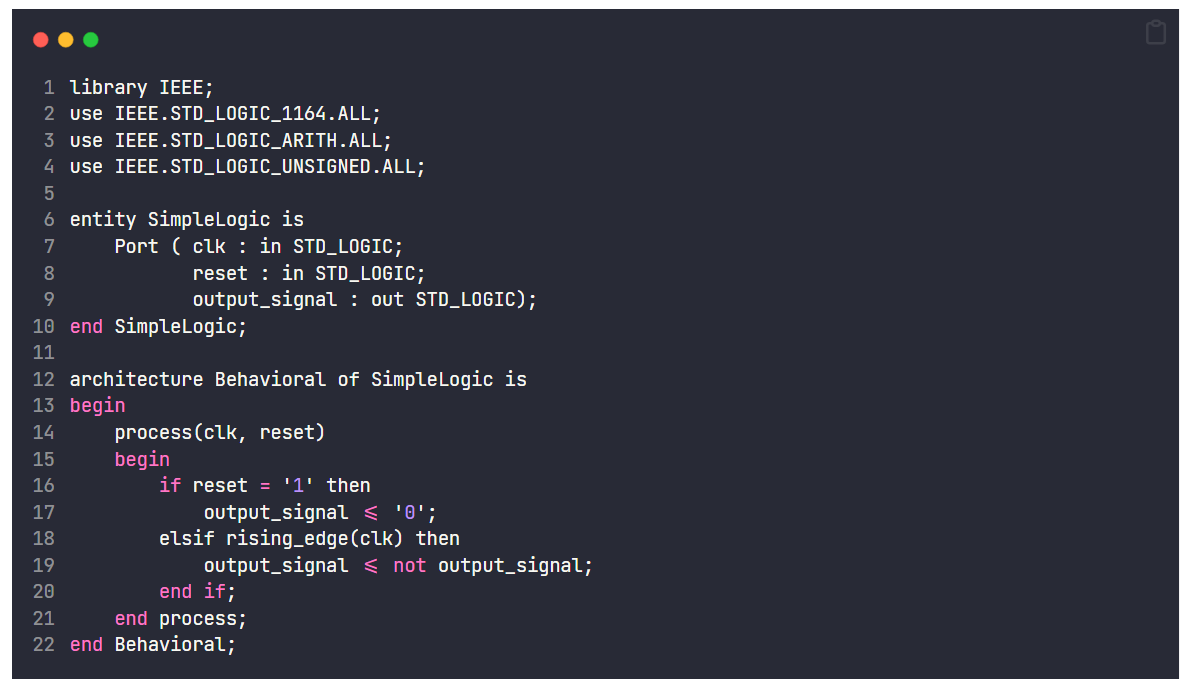

FPGA kóða dæmið notar vélbúnaðarlýsingarmál eins og VHDL til að skilgreina hringrásarhegðun.Í stað þess að skrifa leiðbeiningar lýsir kóðinn hvernig merki breytast og hafa samskipti.Það skilgreinir inntak, úttak og hvernig kerfið bregst við klukkumerkjum.Uppbyggingin inniheldur einingar og arkitektúr til að skipuleggja hönnunina.Ferlisblokk stjórnar því hvernig merki uppfærast út frá atburðum eins og klukkubrúnum.Þessi nálgun mótar hegðun vélbúnaðar beint frekar en að framkvæma raðskipanir.Það gerir kleift að búa til sérsniðna stafræna rökfræði inni í FPGA.

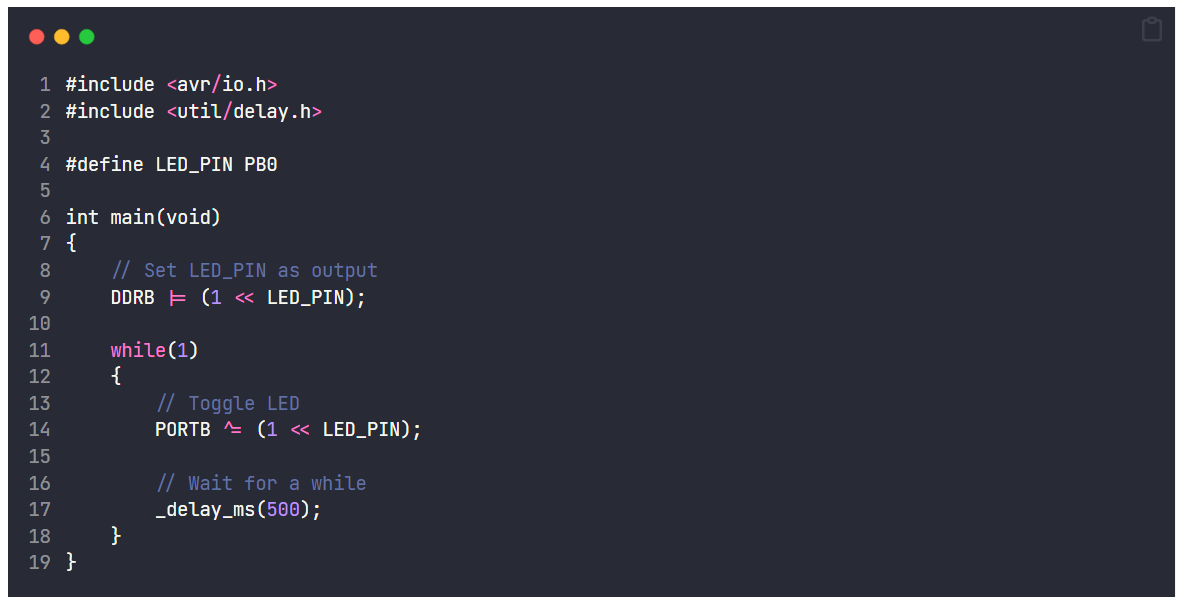

Dæmið um örstýringarkóða notar forritunarmál eins og C til að framkvæma leiðbeiningar skref fyrir skref.Það byrjar á því að setja upp vélbúnaðarskrár og skilgreina pinnastillingar.Aðalaðgerðin keyrir stöðugt og framkvæmir verkefni í lykkju.Leiðbeiningar stjórna útgangi eins og að kveikja og slökkva á LED.Seinkunaraðgerðir eru notaðar til að búa til tímaáhrif.Þessi nálgun fylgir raðbundnu framkvæmdarlíkani.Það er einfalt og mikið notað fyrir innbyggða kerfisforritun.

Notkun FPGA og örstýringa

1. Iðnaðar sjálfvirknikerfi

FPGA eru notuð til að stjórna og vinna merkja í iðnaðarvélum.Þeir sjá um háhraða gögn og nákvæmar tímasetningarkröfur.Örstýringar stjórna skynjurum, mótorum og stjórna rökfræði í sjálfvirknikerfum.Saman gera þeir áreiðanlegan og skilvirkan rekstur.Þessi samsetning bætir afköst kerfisins og eftirlit.

2. Rafeindatækni

Örstýringar eru mikið notaðar í tæki eins og þvottavélar, sjónvörp og fjarstýringar.Þeir stjórna notendainntakum og kerfisaðgerðum á skilvirkan hátt.FPGA eru notuð í háþróuðum tækjum sem krefjast skjótrar gagnameðferðar, svo sem myndbandsvinnslueiningar.Þessi forrit njóta góðs af fyrirferðarlítilli og skilvirkri hönnun.Bæði tæknin styðja nútíma rafeindavörur.

3. Samskiptakerfi

FPGA eru notuð í netbúnaði til gagnaleiðar og merkjavinnslu.Þeir styðja háhraða samskiptareglur.Örstýringar sjá um stjórnunar- og eftirlitsaðgerðir í samskiptatækjum.Þessi hlutverk tryggja stöðuga og skilvirka gagnaflutning.Þetta er mikilvægt í nútíma samskiptainnviðum.

4. Læknatæki

Örstýringar stjórna aðgerðum í tækjum eins og hjartamælum og innrennslisdælum.Þeir tryggja áreiðanlegan og orkulítinn rekstur.FPGA eru notuð í myndgreiningarkerfum fyrir hraða gagnavinnslu.Þessi forrit krefjast nákvæmni og áreiðanleika.Bæði tæknin styðja heilbrigðiskerfi.

5. Bifreiðakerfi

Örstýringar stjórna vélastýringareiningum, skynjurum og öryggiskerfum.Þeir tryggja skilvirkan rekstur ökutækja.FPGA eru notuð í háþróuðum ökumannsaðstoðarkerfum fyrir gagnavinnslu.Þessi kerfi bæta öryggi og frammistöðu.Bifreiðaraftæki treysta mjög á báðar tæknirnar.

6. Flug- og varnarmál

FPGA eru notuð fyrir háhraða gagnavinnslu og örugg samskiptakerfi.Þeir styðja flókna merkjagreiningu og stjórnunarverkefni.Örstýringar sjá um eftirlit og stjórnunaraðgerðir í innbyggðum kerfum.Þessi forrit krefjast mikillar áreiðanleika og nákvæmni.Bæði tæknin gegna lykilhlutverki í kerfum sem eru mikilvæg fyrir verkefni.

FPGA vs Microcontroller vs CPLD

Eiginleikar	FPGA	Örstýringur	CPLD
Rökfræði auðlindir	~10K til >10M rökfræðileg hlið (eða LUT)	Á ekki við (miðað við örgjörva)	~1K til ~100K hliðum
Klukkuhraði	~50 MHz til 500+ MHz (háð hönnun)	~1 MHz til 600 MHz (venjulegir MCU)	~50 MHz til 200 MHz
Vinnslustíll	Raunveruleg hliðstæða vélbúnaðarframkvæmd	Röð framkvæmd leiðbeininga	Takmörkuð hliðstæða rökfræði
Stillingar Aðferð	SRAM / Flash-undirstaða bitastraumur hlaðinn við ræsingu	Fastbúnaður geymdur í Flash minni	Óstöðugt stillingar (EEPROM/Flash)
Forritun Tungumál	VHDL, Verilog (HDL)	C, C++, samsetning	VHDL, Verilog
Innra minni	Lokaðu á vinnsluminni: ~10 KB í nokkra MB	Flash: ~8 KB–2 MB, vinnsluminni: ~2 KB–512 KB	Mjög takmarkað (fá KB jafngildi)
I/O pinnar	~50 til 1000+ stillanleg I/Os	~6 til 200 GPIO pinna	~30 til 500 I/Os
Kraftur Neysla	~1 W til 10+ W (fer eftir stærð/hönnun)	~1 mW til 500 mW	~10 mW til 1 W
Ræsingartími	ms í sekúndur (þarf stillingarhleðslu)	µs til ms (augnablik frá Flash)	Augnablik (ekki rokgjarnt)
Hönnunarfærsla	Vélbúnaðarrás skilgreiningu	Hugbúnaðarforrit þróun	Rökfræðileg hönnun (einfaldara en FPGA)
Ytri Íhlutir	Krefst oft ytra minni (DDR, Flash)	Lágmark (venjulega sjálfstætt)	Lágmarks ytra íhlutir
Endurstilling	Að fullu endurforritanlegar, ótakmarkaðar lotur	Endurforritanleg vélbúnaðar	Endurforritanleg en takmörkuð stærð
Dæmigert notkun Mælikvarði	Mikil flókið stafræn kerfi	Lítil til meðalstór innbyggð kerfi	Lítil stjórn og viðmótsrökfræði
Þróun Hringrás	Vikur til mánuðir	Dagar til vikur	Dagar til vikur

Niðurstaða

FPGA og örstýringar eru aðallega mismunandi í því hvernig þeir vinna úr gögnum, þar sem FPGAs bjóða upp á samhliða vélbúnaðartengda framkvæmd og örstýringar treysta á raðbundna hugbúnaðarstýringu.Innri íhlutir þeirra, kerfisuppbygging og forritunaraðferðir endurspegla þennan mun, sem gerir hver og einn hentugur fyrir tiltekin forrit.FPGAs skara fram úr í háhraða, sérhannaðar rökfræðiverkefnum, á meðan örstýringar eru tilvalin fyrir stjórnmiðaða og hagkvæma hönnun.Saman gegna þeir mikilvægu hlutverki þvert á atvinnugreinar eins og sjálfvirkni, samskipti, bíla og heilbrigðiskerfi.
