FT234XD-R USB handbók: Pinout, Virkni blokkarmynd og valkostur

Í tækni landslagi nútímans minnka tæki á meðan væntingar á frammistöðu halda áfram að aukast.Sláðu inn FT234XD-R, framúrskarandi USB-til-röð UART viðmót sem nær hið fullkomna jafnvægi milli samsettra hönnunar og öflugrar virkni.Þetta viðmót er fyrirhugað í litlum 3mm x 3mm 12 pinna DFN pakka og er tilvalið fyrir geimbundna forrit án þess að skerða árangur.Geta þess til að umbreyta USB í UART á skilvirkan hátt, ásamt háþróuðum orkustjórnunaraðgerðum, gerir það að lausn fyrir sjálfvirkni iðnaðar, neytandi rafeindatækni og fleira.

Vörulisti

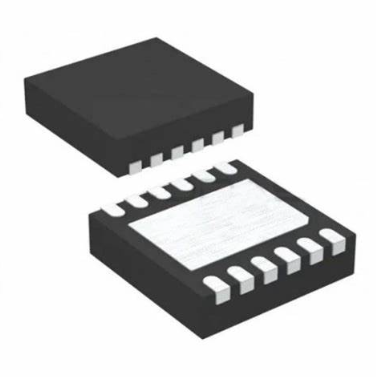

Yfirlit yfir FT234XD-R

The FT234XD-R Miðar að því að einfalda USB til raðnúmer UART tengi, aðgreind með glæsilegum þéttleika þess í 3mm x 3mm 12-pinna DFN pakka, sem er hagstæður fyrir þéttar PCB skipulag.Í samræmi við USB 2.0 forskriftina hefur þetta tæki unnið sér inn USB-IF Test-ID (TID) 40001465 (Rev D), sem sýnir fram á að fylgja ströngum iðnaðarstaðlum.FT234XD-R, leiðandi í sínum flokki, býður upp á afkastamikla með litla orkunotkun.Stuðningur við nýjustu samskiptareglur.Áreiðanleg gagnaflutningur yfir ýmis vélbúnaðarumhverfi.

Í reynd reynist FT234XD-R ómetanlegt í atburðarásum þar sem krafist er skilvirkra USB til UART umbreytingar.Samningur hönnun þess gerir kleift að taka upp óaðfinnanlega innlimun í fjölmörg tæki og auka virkni án málamiðlunar.Raunveruleg forrit fela í sér iðnaðareftirlitskerfi, neytandi rafeindatækni og þróunartæki.Sameiningin gagnast umhverfi þess sem krefst órökstuddra áreiðanleika og skilvirkni rýmis.Þegar þú samþættir FT234XD-R í hönnun þeirra þarftu að huga að PCB skipulagi, hitastjórnun og heiðarleika merkja.

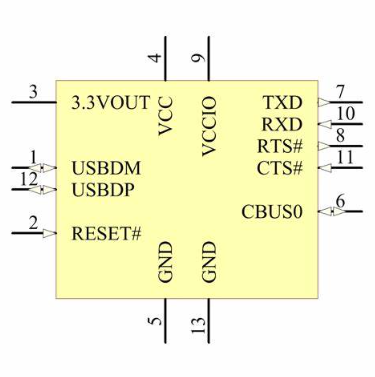

FT234XD-R pinna stillingar

Pinna nr.	Nafn	Tegund	Lýsing
4	VCC	Máttur Inntak	5 V. (eða 3.3V) framboð til IC
9	VCCIO	Máttur Inntak	1.8V - 3.3V framboð fyrir IO frumurnar
3	3.3Vá	Máttur Framleiðsla	3.3V framleiðsla við 50mA.Má nota til að knýja VCCIO.Þegar VCC er 3,3V;Pinna 3 er Inntakspinna og ætti að vera tengdur við pinna 4.
5, 13	Gnd	Máttur Inntak	0V Jörðu inntak.
1	USBDM	Inntak/úttak	USB Gagnamerki mínus.
12	USBDP	Inntak/úttak	USB Gagnamerki plús.
2	Endurstilla#	Inntak	Endurstilla inntak (virkt lágt).
7	TXD	Framleiðsla	Senda Ósamstilltur framleiðsla gagna.
10	Rxd	Inntak	Móttaka Ósamstilltur gagnainntak.
8	RTS#	Framleiðsla	Óska eftir Til að senda stjórn / handabandsmerki.
11	CTS#	Inntak	Tær Til að senda inntak / handabandi merki.
6	Cbuso	I/O.	Stillanlegt CBUS I/O PIN.Virkni þessa pinna er stillt í MTP minni tækisins.

CAD líkan af FT234XD-R

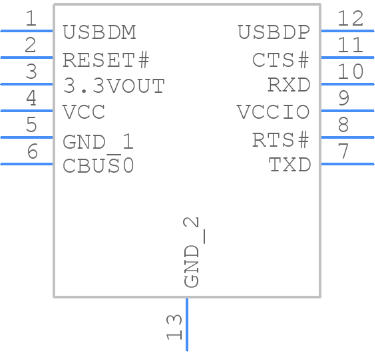

Tákn

Fótspor

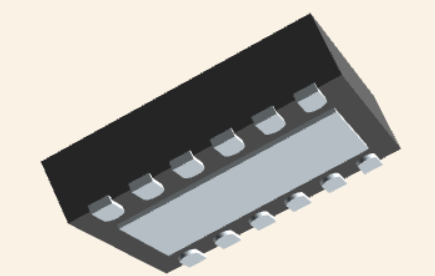

3D framsetning

Valkostir við FT234XD-R

• FT234XD-T

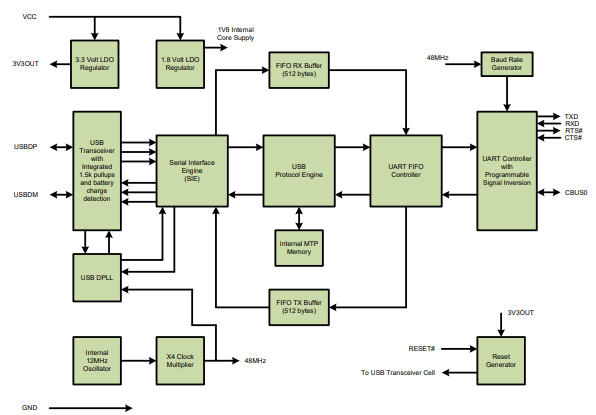

Blokk skýringarmynd af FT234XD-R

Algeng forrit fyrir FT234XD-R

USB til raðsamskipta

FT234XD-R finnur mikla notkun við að umbreyta USB í RS232, RS422 eða RS485 sniði, brúa bilið á milli arfakerfa og nútíma USB tengi.Það gerir eldri kerfum kleift að taka áreynslulaust þátt í USB tækni samtímans.

Auka jaðartæki arfleifðar

Með því að samþætta USB-tengingu í eldri jaðartæki andar FT234XD-R nýtt líf í þessum tækjum.Það eykur ekki aðeins virkni þeirra heldur hækkar einnig notagildi og sparir þörfinni fyrir umfangsmikla yfirferð.

Mát hönnun og frumgerð

Við hönnun mátkerfa færir FT234XD-R sveigjanleika og sveigjanleika í jöfnuna.Þessi eiginleiki verður nauðsynlegur í þróunarsviðsmyndum, þar sem skjót frumgerð og strangar prófanir ryðja brautina fyrir nýsköpun.

Stuðningur við fjarskipta

FT234XD-R gegnir virku hlutverki í fjarskiptatækjum, frá farsímum til þráðlausra síma.Geta þess til að stjórna skilvirkum USB gagnaflutningum styður bæði þróun og forrit og stuðlar að framförum í samskiptatækni.

Sameining við MCU, PLDS og FPGA

Að fella FT234XD-R í örstýringareiningar (MCU), forritanleg rökfræðibúnað (PLDS) eða svæðisbundnar hliðarhliðar (FPGA) einfaldar gagnaskiptaferlið.Þessi samþætting dregur úr flækjustigi og eykur skilvirkni kerfisins.

Hljóð og lágbandsbreidd myndbandsgögn

Fyrir forrit sem þarfnast nákvæmrar hljóðfæraflutnings, svo sem stafrænt hljóðviðmót, býður FT234XD-R áreiðanlegar USB-byggðar lausnir.Það styður einnig litla bandbreidd myndbandsgagna, hentugur fyrir einfaldar kröfur um streymi vídeó.

USB snjallkortalesendur

FT234XD-R styður USB snjallkortalesara, nauðsynleg fyrir örugg gagnaviðskipti og öflug aðgangsstýringarkerfi.Þetta bætir verulegu öryggislagi við ýmis forrit.

USB tækjabúnað

Þjónar sem viðmót fyrir USB tækjabúnað, FT234XD-R hjálpar til við gagnaöflun og greiningarverkefni.Þessi virkni er ómetanleg í tæknilegum og vísindarannsóknum og veitir nákvæma og áreiðanlega meðhöndlun gagna.

Að keyra nýsköpun og skilvirkni

Þú getur virkjað flókna getu FT234XD-R til að ýta á mörk skilvirkni og nýsköpunar í hönnun þeirra og forritum.Það virkar sem hvati og umbreytir hugmyndum í hagnýtar, straumlínulagaðar lausnir.

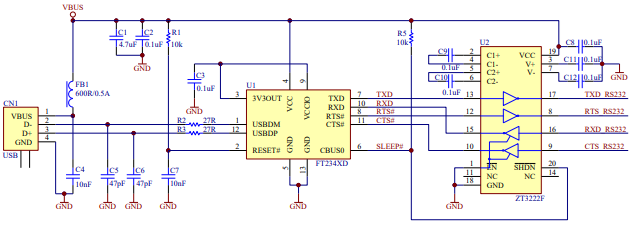

Dæmi um hringrás með FT234XD-R

Lýsandi dæmi, eins og sýnt er á meðfylgjandi mynd, sýnir notkun FT234XD sem USB til RS232 breytir.Í þessari uppsetningu er 3v3 TTL til RS232 stigbreytandi IC notað til að umbreyta 3v3 rökstigum FT234XD yfir í RS232 staðalinn.Ýmis tæki, svo sem línubílstjórar Zywyn, geta í raun séð um þetta stigsbreytingu með því að nota SHDN# PIN til að lágmarka orkunotkun meðan á USB stöðvunarstillingu stendur.Athygli vekur að Zywyn ZT3222F, sem er samhæft við þessa stillingu, styður RS232 samskipti við gagnaverð allt að 1000k baud.

Innleiðing FT234XD-R gerir kleift að umbreyta á milli USB og RS232 tengi og býður upp á nokkra ávinning í rafrænum hönnun.Með því að samþætta 3v3 TTL í RS232 stigsbreytara IC, svo sem það sem Zywyn veitir, getur hönnun haldið eindrægni við fjölbreytt úrval af RS232 tækjum.Ennfremur þurfa nútíma hringrásarhönnun oft orkunýtna íhluti;SHDN# PIN aðgerðin í Zywyn Line ökumönnum er krafist til að mæta þessum þörfum.Þetta stuðlar verulega að því að draga úr heildar orkunotkun, aðallega þegar tækið fer í USB -stöðvunarstillingu og lengir þannig endingu rafhlöðunnar í flytjanlegum forritum.

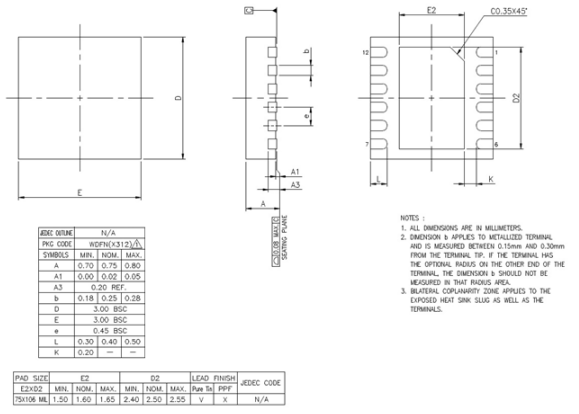

Pakki af FT234XD-R

FT234XD-R forskriftir

Hér er vel skipulagt tafla fyrir FTDI (Future Technology Devices International Ltd) FT234XD-R með tækniforskriftum, eiginleikum og breytum, ásamt svipuðum hlutum.

Tegund	Færibreytur
Verksmiðja Leiðtími	11 Vikur
FUTT	Yfirborð FUTT
Pakki / Mál	12-vfdfn Útsettur púði
Númer af prjónum	12
Starfrækt Hitastig	-40 ° C. til 85 ° C.
Umbúðir	Spóla & Spóla (TR)
Birt	2006
Hluti Staða	Virkur
Raka Næmi stig (MSL)	3 (168 klukkustundir)
Númer af uppsögnum	12
Spenna - framboð	2.97v til 5,5V
Flugstöð Staða	Tvískiptur
Flugstöð Form	Nei Blý
Hámarki Endurflæði hitastig (° C)	260 ° C.
Framboð Spenna	5V
Flugstöð Pitch	0,45mm
Tími @ Peak Reflow Temp-Max (S)	40
Virka	Brú, USB til Uart
Hæfi Staða	Ekki Hæfur
Starfrækt Framboðsspenna	5V
Viðmót	Uart
Starfrækt Framboð núverandi	8mA
Númer af höfnum	1
Nafn Framboð núverandi	8mA
µps/µcs/jaðar ICS gerð	Strætó Stjórnandi, alhliða raðrútu
Gögn Einkunn	3 Mbps
Bókun	USB
USB Standard	USB 2.0
Strætó Eindrægni	I2c
Umhverfis Hitastig svið hátt	85 ° C.
Hæð	800μm
Lengd	3mm
Breidd	3mm
Ná til SVHC	Nei SVHC
Rohs Staða	Rohs Samhæft
Blýlaust	Blýlaust

DataSheet PDF

FT234XD-R gagnablöð:

Ft234xd.pdf
