Leiðbeiningar um HDMI tækni

HDMI (Háskilgreining margmiðlunarviðmót) gjörbylti margmiðlunartengingu með því að skila óaðfinnanlegri samþættingu háskerpu myndbands og margra rásar.Sem arftaki hliðstæðra kerfa eins og Scart og RCA nýtir HDMI framúrskarandi stafræna tækni til að veita yfirgripsmikla útsýnisupplifun.Þessi grein kafar í tæknilegu ranghala HDMI, þar á meðal tengi þess, TMDS tækni, vinnslu vídeómerki og stuðning við auknar ályktanir.Hvort sem þú ert að skoða grunnatriðin eða leita innsýn í háþróað forrit, þá býður þessi handbók yfir yfirgripsmikla yfirlit yfir getu HDMI og hlutverk hennar í nútíma margmiðlunarkerfi.

Vörulisti

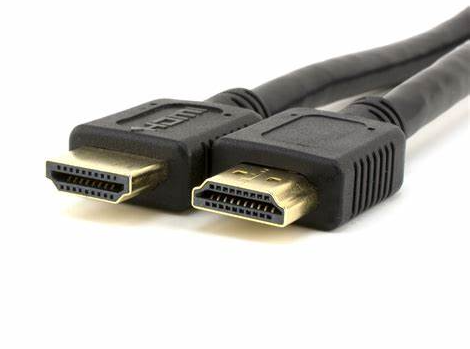

Yfirlit yfir HDMI

HDMI (Háskilgreining margmiðlunarviðmót) er nútíma margmiðlunartengi sem er hannað til að skipta um eldri hliðstæða kerfi eins og Scart og RCA.Það styður ýmis myndbandssnið, þar á meðal SDTV og HDTV, ásamt fjölrásir stafrænu hljóð fyrir aukna útsýnisupplifun.HDMI er fengin úr DVI tækni og notar „senda lágmarks mismunamerki“ (TMDs) og táknar verulega breytingu í átt að stafrænni samþættingu í margmiðlun.

HDMI sendir vídeólínu eftir línu, með hverri pixla táknað með 24 bita, sem tryggir lágmarks truflun meðan á mikilli umferð stendur.Ólíkt „arkitektúr í örpakka“, sem uppfærir aðeins breyttu rammahlutum, heldur HDMI á nýjan ramma þegar breytingar eiga sér stað.Snemma útgáfur studdu 165MPX/SEC flutningshraða, sem nægir fyrir 1080p við 60 punkta, hækkuðu síðar í 340MPX/sek með HDMI 1,3 fyrir hærri ályktanir og rammahraða.DisplayPort, hannaður fyrir LCD, notar „örpakka arkitektúr“ og hefur komið í stað DVI og VGA í sumum forritum.HDMI er þó áfram ráðandi fyrir margmiðlun, býður upp á ósamþjappað 8 rásar hljóð (192kHz, 24 bita) og stuðningur við snið eins og Dolby TrueHD og DTS-HD, kynnt með HDMI 1.3.

HDMI tengi A (19 pinnar) eru aftur á bak við stakan dvi-D/I tengi en ekki DVI-A, en gerð B (29 pinna) styður DVI DVI Dual-Link en sér takmarkaða markaðnotkun.DVI skjáir sem ekki eru HDCP-vottaðir geta ekki spilað HDCP-varið HDMI efni.HDMI endurspeglar sameiginlega nýsköpun sem miðar að því að efla margmiðlunartengingu og reynslu.

Tengi HDMI

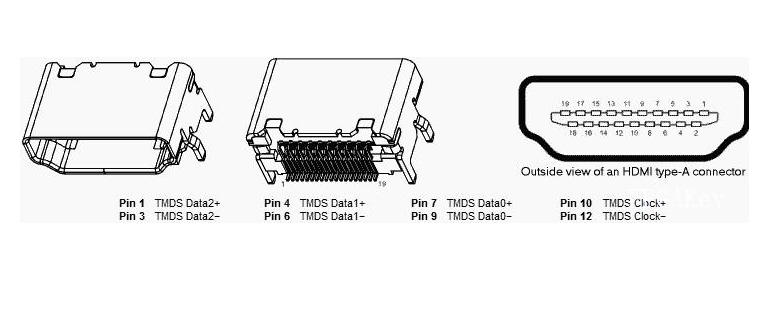

Hið staðlaða HDMI tengi, þekkt sem „tegund A“, er samtals 19 pinna, hver nákvæmlega hannaður til að gegna einstakt hlutverki í flutningi stafrænna merkja.Sérstaklega, meðal þessara prjóna, eru 8 áberandi vegna virkni þeirra við að mynda 4 TMD (umbreytingar lágmarkað mismunadrif) mismunadrif.Þessi pör eru kraftmikil fyrir slétta sendingu á háhraða myndbandsgögnum, nauðsyn á tímum þar sem háskerpuefni er alþjóðlegt og þú leitar ríkari sjónrænnar reynslu.

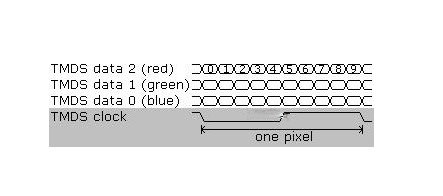

TMDS tækni myndar burðarás HDMI getu til að senda hágæða myndbands- og hljóðmerki.Hvert TMDS par samanstendur af jákvæðri og neikvæðri merkilínu, sem vinna saman að því að lágmarka rafsegultruflanir og styrkleika merkis.Þessi mismunadreifingartækni ryður brautina fyrir aukið gagnahraða og yfirburða afköst, sérstaklega í stillingum þar sem mörg tæki starfa nálægt, sem gerir það gagnlegt fyrir nútíma margmiðlunaruppsetningar.

Hlutverk TMDS klukkunnar

Innan TMDS -para eru klukka merki - TMDS klukka+ og klukka - notuð til að viðhalda samstillingu við gagnaflutning.Klukkamerkið virkar sem leiðsagnarafl og gerir móttökutækinu kleift að afkóða komandi gagnastrauminn nákvæmlega og varðveita þar með gæði myndbandsins og hljóðspilunar.Þessi samstilling minnir á leiðara sem skipuleggur sinfóníu og tryggir að hver þáttur spilar samhljóða, sem er kraftmikill fyrir samfellda útsýnisupplifun.

Gagnaflutning með TMDS pörum

Önnur TMDS gagnapörin - Data0, Data1 og Data2 - eru falin með raunverulegri sendingu myndbands- og hljóðupplýsinga.Hvert par ber hluti af heildar gagnastraumnum og vinnur óaðfinnanlega um að skila háskerpuefni án þess að tap á gæðum.Þessi fjölrásarstefna ræktar meira upplifandi upplifun, svipað því hvernig ýmsar rásir í umgerð hljóðkerfis vinna á tónleikum til að skapa yfirgripsmikið hljóðlandslag.

Sending myndbands

Að búa til 640x480 RGB myndbandsmerki með 24 bita dýpi á pixla (BPP) með hressingu 60Hz krefst ítarlegs tök á pixla arkitektúr og gagnaflutningshlutfallinu sem myndast.Þessi uppsetning samanstendur af 307.200 einstökum pixlum fyrir hvern ramma.Hver pixla samanstendur af 24 bitum - 8 bitum sem eru tileinkaðir rauðum, 8 bitum fyrir grænt og 8 bitar fyrir bláa - leiða til verulegrar gagnaafköst um 0,44Gbps fyrir HDMI tenginguna þegar hann starfar við 60Hz.

Í hagnýtum forritum fylgja vídeómerki oft „utan skjás“.Þetta svæði gegnir virku hlutverki við að auðvelda ýmsar aðgerðir fyrir HDMI móttakara, þar með talið grunnverkefni.Þar af leiðandi stækkar árangursríka ramma stærð sem send er í 800x525 pixla og fer fram úr upprunalegu 640x480 upplausninni.Þessi breyting fjallar ekki aðeins um viðbótarkröfur vinnslu heldur styrkir einnig heildar heiðarleika merkisins meðan á sendingu stendur.

Til að halda uppi rammahraða 60 ramma á sekúndu er krafist pixla klukkutíðni 24,5MHz.Samt sem áður kveða HDMI staðlarnir lágmarks pixla klukku 25MHz, sem hefur í för með sér rammahraða sem svífur um 61Hz.Þó að þessi smávægilegi aukning í rammahraða gæti virst óverulegt, getur það haft áhrif á skynja hreyfingu hreyfingarinnar í myndbandsspilun.Aðgreiningar tímasetningar og samstillingar ramma eru ráðandi;Jafnvel minnsti breytileikinn getur haft áhrif á reynslu áhorfandans, sérstaklega meðan á skjótum aðgerðum stendur.

TMDS merkjahugtök

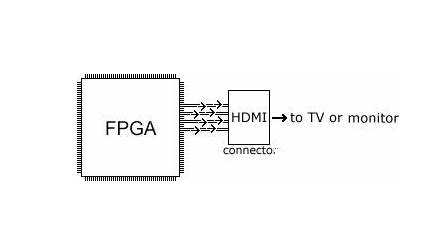

FPGA notar fjögur TMDS mismunadrif til að auðvelda framleiðsla gagna og skapa óaðfinnanlegt flæði upplýsinga.TMDS klukkan er samstillt við pixla klukkuna, sem venjulega starfar á tíðni 25MHz, sem setur taktfast tengingu sem er gagnleg fyrir sjónrænan skýrleika.Þrjú mismunadrifin sem eftir eru eru varin til að senda lifandi rauða, græna og bláa litamerki, sem gegna ótrúlegu hlutverki við að ná nákvæmri myndaflutningi.

Flækjustig þessa flutningsferlis grafa dýpra en aðeins merkisflæði.HDMI arkitektúrinn felur í sér gagna sem spreyta tækni sem eykur ekki aðeins heiðarleika merkja heldur dregur einnig úr líkum á truflunum, í ætt við hlífðarhlíf í kringum gögnin.Hver litarás er bætt við 2 bita til viðbótar, sem leiðir til 10 bita á rás og safnast saman í samtals 30 bita á pixla.Þessi háþróaða spæna aðferð, ásamt bættum bitum, þjónar til að tryggja að HDMI móttakarinn geti í raun verið í takt við hverja gagnaleið.Slík samstilling er ráðandi í háhraða gagnaflutningi, þar sem hún léttir hugsanlegar villur sem stafa af misræmi í tímasetningu.

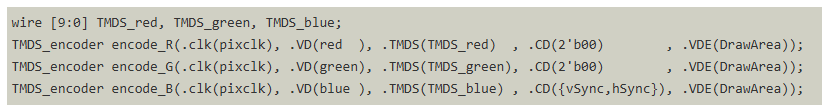

Aðgangur að frumkóðanum

Í fyrsta lagi hannum við myndrafall með því að nota par af teljara til að skanna í gegnum 800x525 pixla svæði.

Rafallinn framleiðir lárétta og lóðrétta samstillingu (H-Sync og V-Sync) merki,

Ásamt rauðum, grænum og bláum merkjum, hver 8 bita á breidd.

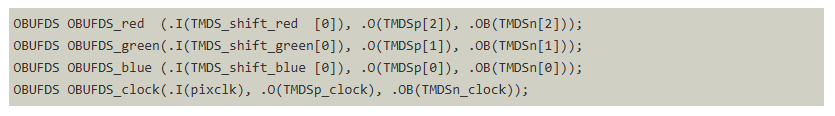

Þessi merki eru síðan stækkuð í 10 bita hvor í gegnum þrjú tilvik af 'TMDS_ENCODER.'

Næst fáum við þrjú 10 bita gildi fyrir hvert pixla klukkutímabil.

Til að koma til móts við þetta margföldum við 25 MHz klukkuna um 10 til að búa til 250 MHz klukku.

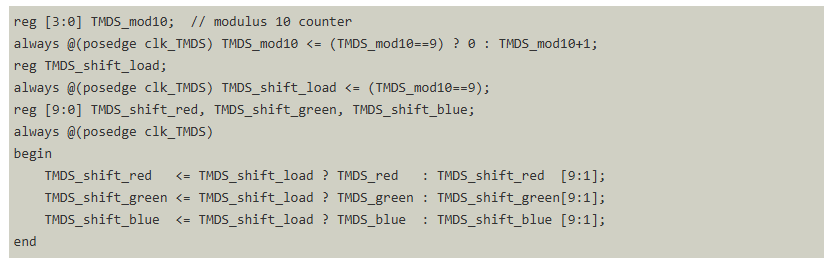

Þessi hraðari klukka rekur þrjár vaktskrár, sem starfa við 250 MHz, til að senda TMDS gögnin utan FPGA.

Hágæða upplausn

Í heimi stafrænnar myndgreiningar gegnir leit að hærri ályktunum athyglisvert hlutverk við að hækka gæði og flækju mynda.Til dæmis, þegar við unnum með upplausn 640x480, voru raðríkir klukkaðir við 250MHz.Þegar við stefnum að hærri ályktunum er aukin þörf fyrir klukkutíðni sem fer yfir fyrri staðla, oft að prófa mörk þess sem FPGA geta höndlað.

Til að sigla á áhrifaríkan hátt þessar auknu kröfur verður það sífellt meira að nota sérhæfða eiginleika innan FPGA I/O.Tækni sem hægt er að íhuga fela í sér:

• DDR (tvöfaldur gagnahraði) framleiðsla

• Ítarleg I/O raðtæki

Þessar aðferðir geta aukið gagnaafköst til muna, sem gerir kerfinu kleift að stjórna vel með háupplausnarmerki.Þeir auka ekki aðeins afköst, heldur hjálpa þeir einnig við að viðhalda kerfinu innan rekstrarbreytanna.

Þegar þú starfar á hækkuðum tíðnum, með því að tryggja áreiðanlegan gagnaflutning frá Pixel Clock léninu yfir í raðnúmerið kynnir lag af flækjum.Lífvænleg nálgun til að takast á við þessa áskorun er að innleiða grunnt FIFO (fyrst í, fyrst út) stuðpúði.Þessi tækni stuðlar að óaðfinnanlegu gagnaflæði og léttir misræmi í tímasetningu sem getur komið fram vegna hraðs eðlis merkjanna.

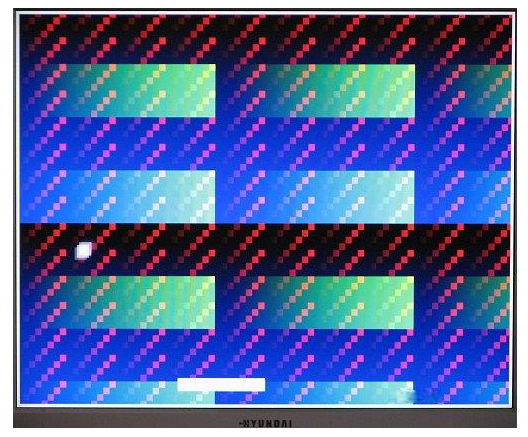

Skjámyndir sjónræn

Hér eru nokkrar myndir teknar með stafrænni myndavél og sýna LCD-skjá sem knúinn er af Plútó-IIX HDMI mát.
