Leiðbeiningar um AT24C256 EEPROM: Pinout, gagnablað og minnisfang

AT24C256 EEPROM stendur upp úr sem áreiðanlegur og fjölhæfur tveggja víra raðminnihluta og býður upp á 256 kílóbita til að styðja við ýmis rafræn varðveisluverkefni.Þessi grein veitir yfirgripsmikla handbók um AT24C256, sem nær yfir gagnablaðið, pinna stillingar og einstaka heimilisfangakerfi.Við munum einnig kanna eindrægni þess við Arduino örstýringar.Vertu með okkur þegar við gröfum í tæknilegu sérstöðu þessa EEPROM, möguleika þess á minni stækkun og hagnýt forrit þess í fjölbreyttu tæknilegu landslagi.Hvort sem þú vilt auka gagnaskráningu, hagræða geymslu eða tryggja gögnin þín, þá hefur AT24C256 margt að bjóða.

Vörulisti

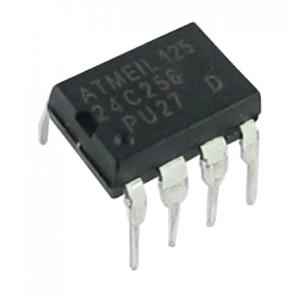

Yfirlit yfir AT24C256 EEPROM

The AT24C256 EEPROM er fjölhæfur og áreiðanlegur 8-pinna minni íhlutur með glæsilega geymslugetu 32 KBYTES.Það heldur í raun gögnum, varðveita upplýsingar jafnvel þegar kraftur tapast, svipað og virkni USB drifs.Þetta einkenni tryggir örugga gagnageymslu, sem veitir stöðugan viðmiðunarpunkt óháð truflunum.Geta þess til að styðja við uppfærslu og sókn gagna gerir það hentugt fyrir ýmis forrit, sérstaklega í umhverfi sem krefst tíðra gagnabreytinga.

AT24C256 samhæfir bæði 3,3V og 5V kerfin sem auðga notkun þess í ýmsum tæknilegum landslagi.Þessi aðlögunarhæfni auðveldar slétta innlimun þess í fjölbreytt rafrænt umhverfi, allt frá heimilisgræjum til iðnaðar reglugerðarkerfa, þar sem slíkur sveigjanleiki getur aukið skilvirkni tækisins.Til dæmis geturðu oft fundið gildi í þessum eiginleikum þar sem það hjálpar til við að föndra straumlínulagaðar vörur án þess að nauðsyn sé á mörgum afbrigðum af íhlutum.

AT24C256 EEPROM gerir kleift að tengja allt að 8 svipaða EEPROM í röð, sem veitir stækkaða geymslu til að takast á við stærri gagnapakka eða auka eftirspurnina.Þessi stækkun reynist einstaklega gagnleg á sviðum eins og gagnaskráningu innan vísindarannsókna eða umfangsmikla geymslu breytu í fjarskiptum.Í hagnýtum aðstæðum geturðu nýtt þér þessa getu til að ná mikilli gagnagetu án þess að fórna afköstum kerfisins eða líkamlegri fótspor.

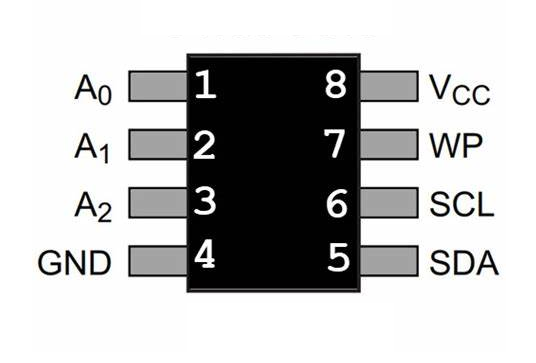

PIN -stillingar

Pinna nr	Pinnaheiti	Lýsing
1	A0	Stillanlegt flís notenda
2	A1	Stillanlegt flís notenda
3	Nc	Engin tenging
4	Gnd	Jörðu pinna
5	SDA	Raðgagnapinna
6	Scl	Raðklukka pinna
7	Wp	Skrifaðu verndarpinna
8	VCC	Aflgjafa pinna

CAD auðlindir

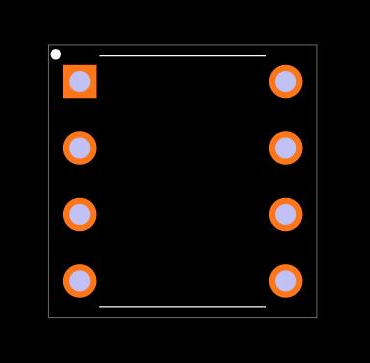

Fótspor

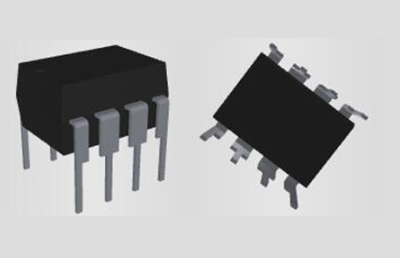

3D sjón

Tæknilegar upplýsingar

Microchip tækni AT24C256B-PU Forskriftir og eiginleikar.

Tegund	Færibreytur
FUNT	Í gegnum gat
Festingartegund	Í gegnum gat
Pakki / mál	8-Dip (0,300, 7,62mm)
Fjöldi pinna	8
Pakki birgjabúnaðar	8-PDIP
Minni gerðir	Óstöðugt
Rekstrarhiti	-40 ° C ~ 85 ° C Ta
Umbúðir	Tube
Birt	1997
Staða hluta	Úrelt
Rakanæmi (MSL)	1 (ótakmarkað)
Max rekstrarhiti	85 ° C.
Mín rekstrarhiti	-40 ° C.
Spenna - framboð	1,8V ~ 5,5V
Tíðni	1MHz
Grunnhlutafjöldi	AT24C256
Viðmót	2-vír, i2c, rað
Max framboðsspenna	5.5V
Min framboðsspenna	1.8V
Minni stærð	256KB (32K x 8)
Nafnframboð núverandi	3mA
Klukkutíðni	1MHz
Aðgangstími	550ns
Minni snið	Eeprom
Minni viðmót	I2c
Skrifaðu hringrásartíma - orð, blaðsíða	5ms
Þéttleiki	256 kb
Hámark tíðni	400kHz
Ná SVHC	Engin SVHC
Geislun herða	Nei
ROHS staða	Rohs3 samhæft

Eiginleikar

Lögun	Lýsing
Spennuaðgerð	Lágspennu og venjuleg spennuaðgerð: 1,8V (VCC = 1.8V til 5,5V)
Samtök	Innbyrðis skipulagt sem 32.768 x 8
Viðmót	Tveggja víra raðviðmót
Hávaða kúgun	Schmitt kveikja með síuðum aðföngum fyrir hávaða kúgun
Gagnaflutningsreglur	Vísindaleg gagnaflutningsreglur
Hraðasamhæfi	1 MHz (5,0V, 2,7V, 2,5V), 400 kHz (1,8V)
Skrifa vernd	Skrifaðu verndarpinna fyrir vélbúnaðar- og hugbúnaðargögn vernd
Síðuskrifstilling	64 bæti blaðsíðuskrifunarstilling (að hluta blaðsíða skrifar leyfilegt)
Skrifaðu tímasetningu hringrásar	Sjálfstemmd skrifferli (5 ms max)
Áreiðanleiki	Þrek: Ein milljón skrifa lotur
	Gagna varðveisla: 40 ár
Umhverfisbundið samræmi	Leiðalaus/halógenlaus tæki í boði
Pakkakostir	8-Lead Jedec PDIP, Jedec Soic, Eiaj Soic, Ultra-Thin Lítill fylkispakki (SAP), TSSOP og DBGA2
Die Sales	Wifer form, vöfflupakki og höggvaxar

Fjölbreytt notkun AT24C256 EEPROM

Gagnaskráning

AT24C256 EEPROM sér oft notkun í kerfum til gagna skógarhöggs, sem veitir öfluga geymslu þar sem ekki er hægt að skerða áreiðanleika gagna.Með óstöðugt einkenni þess eru gögn ósnortin innan um truflanir á valdi og reynast ómetanlegar þegar þeir skjalfesta tímaviðkvæmar umhverfisaðstæður eins og hitastig og rakastig.Þú getur hugleitt smíðað uppsetningar til að ná reglulega og tryggja upplýsingar um skynjara, sýna aðlögunarhæfni og seiglu EEPROM í hagnýtum forritum.

Hljóðtæki

Innan hljóðtækja - þar á meðal stafrænu hljóðspilara og heyrnartæki - gegnir AT24C256 EEPROM stórt hlutverk í því að halda uppbyggingu og óskum.Geta þess til að halda uppi gögnum án rafmagns tryggir að þessar græjur varðveita persónulegar stillingar og bjóða upp á óaðfinnanlegt samspil jafnvel eftir aflferli.Firmware hefur verið hæfileikaríkur fínstilltur, aukið bæði árangur lesturs og skrifaðra aðgerða og styður árangur til langvarandi tæki.

Auka geymslulausnir

Þegar AT24C256 EEPROM er notað sem aukageymslu.Þetta forrit hjálpar örstýringardrifnum kerfum við að stjórna gögnum sem ekki eru mikilvæg og áskilja aðalminni fyrir ákafari ferla.Þú getur hannað þessi kerfi með mikilli áherslu á minnisaðgangsmynstur, nýtandi skilvirka geymslu stjórnun til að auka lífslíkur minniauðlinda.

Gagnagreining

AT24C256 EEPROM þjónar sem hjálpargeymsla fyrir bráðabirgðaupplýsingar og breytur.Einfalt viðmót þess einfaldar innlimun í greiningarramma, sem gerir kleift að dreifa skjótum reikniritum, notuð til að fá aðgang að geymdum stuðlum eða sögulegum gögnum.Þú getur fylgst með umbreytandi áhrifum þess við að auka hagkvæmni reikniaðgerða og aflétta stundum athyglisverðar framfarir.

Viðbótar minni þarfir

Í atburðarásum þar sem kerfisarkitektúr krefst stækkaðs minni til að auka virkni, er AT24C256 EEPROM fram á viðráðanlegu leið.Það er að mestu leyti hagstætt fyrir innbyggð kerfi með þétt borðrými eða takmörkuð fjárveitingar fyrir dýrari val.Þú getur oft beitt þessum EEPROM til að auka getu án meiriháttar endurhönnunar og endurspegla hagnýt gagnsemi þess við að sigla margbreytileika og stuðla að tæknilegri handlagni.Þessar aðferðir leggja áherslu á áberandi framlag EEPROM til þróunar nútíma rafeindatækni.

Jafngildi

• 24lc512

Val

• 24C04

• 24LC1026

• 25LC040

• 24C32

Besta þátttöku í AT24C256 EEPROM

Stilla I2C samskipti

Að nota AT24C256 EEPROM til fulls felur í sér að frumstilla áreiðanlegan I2C samskiptaleið.Tengingar skýringarmyndir virka sem grunnleiðbeiningar og beina nákvæmri raflögn SCK og SDA pinna að örstýringunni þinni.Að samþætta viðeigandi uppdráttarviðnám eykur áreiðanleika og seiglu þessara lína og hjálpar til við að forðast gagnavandamál vegna truflana.Ferlið við að fínstilla viðnámsgildi til að passa við hringrásar nauðsynjar getur styrkt heilleika merkis verulega og hlúið að öruggu gagnaflæði.

Að takast á við mörg EEPROMS

Verkefnið að takast á við öðlast mikilvægi þegar samhæfir eru fjölmargar EEPROM einingar.Með því að stilla heimilisfang pinna A0, A1 og A2 fær hver eining einstaka sjálfsmynd, sem gerir örstýringunni kleift að sigla á mörgum tækjum vel og forðast árekstra í samskiptum.Að skipuleggja skipulagningu heimilisfangsins á hönnunarstigi vélbúnaðar getur auðveldað útrásarvíking í framtíðinni, dregið úr sveigjanleika verkefna og auðveldað uppfærslu kerfisins.

Viðhalda öryggi og gögnum

Skrifvarnaraðgerðin í AT24C256 verndar viðkvæmar upplýsingar gegn óleyfilegum breytingum.Að virkja þessa stjórn tryggir alvarleg gögn, fyrst og fremst í atburðarásum þar sem heiðarleiki gagna er verulegt íhugun.Að hefja þessa öryggiseiginleika snemma á hönnunarstigum getur dregið úr hugsanlegri áhættu og magnað styrkleika kerfisins.Að auki sýna forrit að það að sameina vélbúnaðarvörn og hugbúnaðaröryggi mótar öfluga vörn og tryggir alhliða gagnaöryggi.

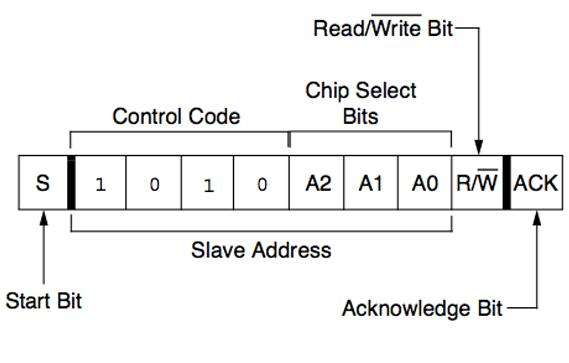

Framkvæmd gagnaflutnings á skilvirkan hátt

Nákvæmni í forritun skrár heimilisfangs er lykillinn fyrir sléttan gagnaflutningsaðgerðir, sem gerir kleift að fá áreiðanlegar lestur og ritun en lágmarka villur.Að skilja heimilisfang ramma tækisins ásamt handvirkri forritunarvenjum er virkur til að hámarka getu EEPROM.Ennfremur getur það leitt til aukinnar, samloðandi hönnunar í teymisbundnum verkefnum.

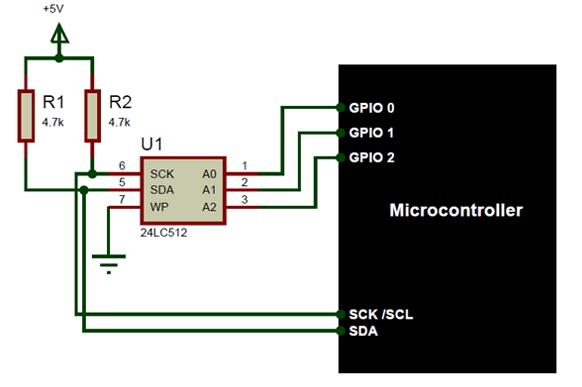

Hringrásarhönnunarsjónarmið fyrir AT24C256 EEPROM

Tengdu SCK og SDA línurnar af AT24C256 EEPROM við viðeigandi örstýringarpinna og vertu viss um að fella viðeigandi viðnám.Þessir viðnám eiga sinn þátt í að viðhalda I2C strætó línunum í stöðugu og sjálfgefnu háu ástandi, draga úr hávaða truflun og bæta heiðarleika merkja.Í umhverfi sem er viðkvæmt fyrir rafsegultruflunum verður að viðhalda stöðugum samskiptum á þessum línum gagnleg fyrir áreiðanlegan gagnaflutning.

Heimilisfang pinna A0, A1 og A2 hefur veruleg áhrif á val á einstökum EEPROM flísum.Í kerfum sem krefjast margra EEPROMs gera þessir pinnar kleift að gera einstakt val hvers flísar með því að stilla mismunandi stillingar heimilisfangs.Þetta auðveldar óaðfinnanlega samþættingu margra tækja.Að forðast gagnavillur í þéttum hringrásarhönnun krefst einstaka heimilisfangsverkefna til að koma í veg fyrir óviljandi aðgang að röngum flísum, áhyggjuefni sem oft sést í flóknum kerfishönnun.

Writ Protect Pin virkar sem varúðarráðstöfun fyrir EEPROM.Að taka þátt í þessum pinna getur læst gögnunum á öruggan hátt, hindrað óviljandi skrifar og verndað geymdar upplýsingar.Þessi eiginleiki reynist sérstaklega gagnlegur í kerfum þar sem varðveislu gagna er alvarlegur, þar sem óviljandi breytingar gætu leitt til verulegra kerfisbrests eða gagnataps.Samskipti við AT24C256 EEPROM felur í sér að nota skráningarföng til að stjórna með duglega að lesa eða skrifa verkefni eitt bæti í einu.Með því að fá aðferðafræðilega aðgang að skrám geturðu framkvæmt skilvirka gagnaaðgerðir.Fagleg hringrásarhönnun leggur áherslu á þessi skipulögðu samskipti til að tryggja að tæki virki innan væntanlegra breytna og lágmarka mögulegar villur í gögnum.

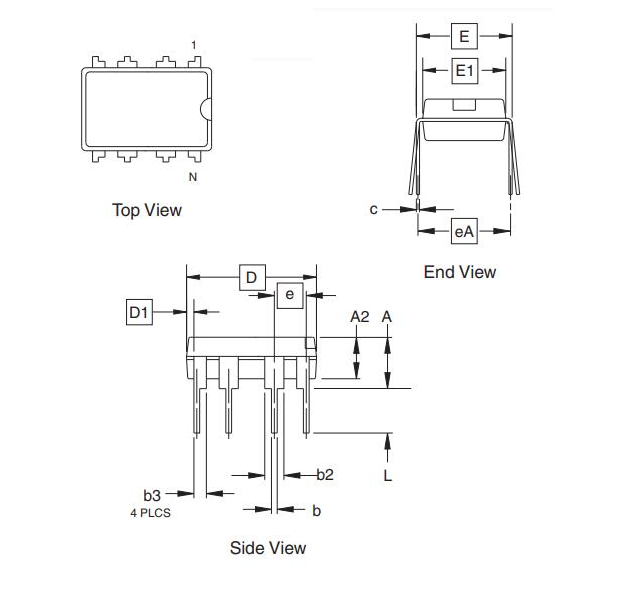

Mál

Framleiðandi

Microchip tækni er með aðsetur í Chandler, Arizona og er þekkt fyrir sérfræðiþekkingu sína í örstýringu og hliðstæðum lausnum.Með áherslu á að bjóða upp á áreiðanlegar vörur miðar fyrirtækið að því að draga úr kerfiskostnaði og flýta fyrir markaðsfærslu.Umfangsmikið vöruúrval þeirra þjónar ýmsum forritum á heimsvísu, þar á meðal bifreiðakerfi, neytandi rafeindatækni og iðnaðarvélar.Þessi breiða áfrýjun sýnir getu Microchip til að laga og uppfylla flóknar kröfur fjölbreyttra markaða.

Microchip tækni leggur mikla áherslu á nýsköpun og tryggir gæði, sem gerir atvinnugreinum kleift að stunda nákvæmni og virkni.Með því að fella háþróaða öryggisráðstafanir og tengingarmöguleika halda lausnir Microchip í við síbreytilegar kröfur nútíma tæknilegra innviða.Vígsla fyrirtækisins við orkunýtna hönnun stuðlar einnig að sjálfbærum vinnubrögðum, sem samræmist því að iðnaðurinn sé að lágmarka umhverfisáhrif í rafeindatækni.
