Hvernig 1N4001 díóða virkar og hvar á að nota það?

1N4001 díóða er grundvallaratriði en samt sem áður notuð rafrænni hluti.Það gerir núverandi flæði í aðeins eina átt og kemur í veg fyrir skemmdir á viðkvæmum hlutum hringrásarinnar.Í þessari grein munt þú læra um eiginleika 1N4001, sameiginlega notkun þess og hvernig það getur hjálpað til við að vernda og stjórna núverandi flæði í rafeindatækjum.Hvort sem þú ert að vinna að einföldum hringrásum eða háþróaðri verkefnum, þá getur skilningur á þessum díóða skipt miklu máli í því að halda hönnun þinni í gangi.

Vörulisti

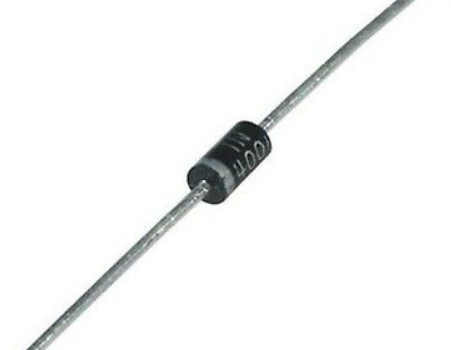

Yfirlit yfir 1N4001

The 1n4001 er díóða sem gerir straumnum kleift að flæða aðeins í eina átt.Í einfaldari skilmálum þýðir þetta að straumurinn ætti alltaf að fara frá rafskautinu að bakskautinu.Til að hjálpa þér að bera kennsl á bakskautið muntu taka eftir gráum bar sem er merktur á íhlutinn.

Þessi díóða ræður við allt að 1 amper (a) straumi, en það getur einnig stjórnað hámarksstraumum allt að 30a.Vegna þessa geturðu notað 1N4001 í hringrásum þar sem straumurinn er undir 1a.Afturstraumurinn, sem er lítið magn af straumi sem rennur í gagnstæða átt, er aðeins 5 örflögur (UA) - mjög pínulítið magn.Díóða þolir einnig öfug spennu upp á allt að 50 volt (V).

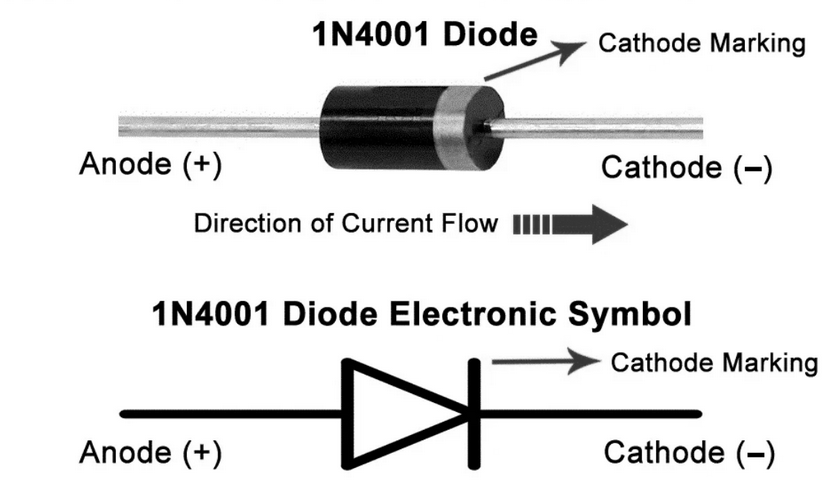

1N4001 Pinout

Pinna nr.	Pinnaheiti	Lýsing
1	Rafskaut	Núverandi fer alltaf inn í gegnum rafskautaverksmiðju
2	Bakskaut	Núverandi fer alltaf út í gegnum bakskaut

1N4001 CAD hönnun

Tákn

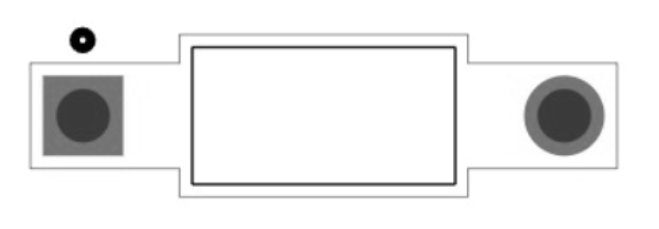

Fótspor

Lykilatriði 1N4001

Meðalframvirkt straumur

1N4001 díóða getur borið stöðugan straum allt að 1 amper (a).Þetta þýðir að í dæmigerðri notkun getur það séð um rafmagnsstreymi á þessu stigi án nokkurra vandamála.

Hámarksmeðferð

Í aðstæðum þar sem stutt er um straum af núverandi, þolir díóða allt að 30A tindum.Þessir toppar eru stutt springa og díóða er smíðaður til að takast á við þá án þess að skemmast.

Öfug straumur

Afturstraumur þessa díóða er mjög lítill - bara 5 örflögur (UA).Þetta þýðir að ef einhver straumur rennur í gagnstæða átt (sem þú vilt ekki), þá er það svo lítið að það er varla áberandi.

RMS öfug spenna

1N4001 er með rótmeðaltal fernings (RMS) öfug spennueinkunn 35 volt (V).Þetta er mælikvarði á hámarks öfugspennu sem díóða getur reglulega séð um.

Hámarks öfug spenna

Díóða þolir hámarks öfugspennu allt að 50V.Þetta þýðir að það ræður við skyndilega toppa í spennu í gagnstæða átt án þess að mistakast.

DO-41 pakki

1N4001 er fáanlegur í DO-41 pakka, sem er venjuleg tegund af umbúðum fyrir díóða.Þessi pakki er almennt notaður og gerir kleift að auðvelda samþættingu í hringrásum.

Tæknilegar upplýsingar um 1N4001

1N4001 frá On Semiconductor felur í sér tækniforskriftir, einkenni, breytur og sambærilega hluti sem deila svipuðum forskriftum með ON hálfleiðara 1N4001 líkaninu.

Tegund	Færibreytur
Staða líftíma	Síðustu sendingar (síðast uppfærð: fyrir 2 dögum)
Hafðu samband	Tin
FUTT	Í gegnum gat
Festingartegund	Í gegnum gat
Pakki / mál	DO-204AL, DO-41, Axial
Fjöldi pinna	2
Pakki birgjabúnaðar	DO-204AL (DO-41)
Þyngd	245 mg
Umbúðir	Spóla og spóla (TR)
Birt	1998
Staða hluta	Úrelt
Rakanæmi (MSL)	1 (ótakmarkað)
Max rekstrarhiti	175 ° C.
Mín rekstrarhiti	-55 ° C.
Þéttni	15pf
Spenna - metið DC	50V
Núverandi einkunn	1a
Grunnhlutafjöldi	1n4001
Pólun	Standard
Stilling frumefna	Stakt
Hraði	Hefðbundinn bati> 500ns,> 200mA (IO)
Díóða gerð	Standard
Núverandi - Reverse Leakage @ VR	5μa @ 50V
Afldreifing	3W
Framleiðsla straumur	1a
Spenna - Forward (VF) (max) @ ef	1.1V @ 1A
Áfram núverandi	1a
Rekstrarhitastig - Junction	-55 ° C ~ 175 ° C.
Hámarks bylgja straumur	30a
Spenna - DC Reverse (VR) (Max)	50V
Núverandi - meðaltal lagað (IO)	1a
Áfram spennu	1.1V
Max Reverse Spenna (DC)	50V
Meðalréttur straumur	1a
Hámarks öfug straumur	5μA
Hámarks endurtekin öfug spenna (VRRM)	50V
Þéttni @ vr, f	15pf @ 4v 1MHz
Hámarks ópertur bylgja straumur	30a
Öfug spenna	50V
Hámarks framsóknarstraumur (IFSM)	30a
Þvermál	2,72mm
Hæð	5.2mm
Lengd	5.2mm
Breidd	6,35mm
Ná SVHC	Engin SVHC
Geislun herða	Nei
ROHS staða	ROHS samhæft
Blýlaust	Blýlaust

Algeng notkun 1N4001

Koma í veg fyrir öfugan pólun

Ein algeng notkun 1N4001 díóða er að vernda hringrásir gegn öfugri pólun.Ef einhver tengir óvart aflgjafa á rangan hátt kemur þessi díóða í veg fyrir öfugt flæði straumsins, sem getur hjálpað til við að forðast að skemma aðra íhluti í hringrásinni.

Réttur (hálfbylgja og fullbylgja)

1N4001 er einnig notað í rafrásum sem eru hannaðir til að umbreyta skiptisstraumi (AC) í beina straum (DC).Í hálfbylgjuleiðréttingu er aðeins helmingur AC merkisins leyfður í gegnum, en í fullri bylgjuleiðréttingu er öllu merkinu breytt.Díóða gegnir lykilhlutverki við að tryggja að straumur renni aðeins í viðkomandi átt.

Verndarbúnaður

1N4001 getur virkað sem verndartæki í ýmsum forritum.Til dæmis getur það verndað viðkvæma hluta hringrásarinnar með því að hindra alla öfug strauma sem annars gætu valdið skaða.

Núverandi flæðisreglugerð

Í sumum hringrásum er mikilvægt að stjórna straumi straumsins og 1N4001 getur hjálpað til við það.Það tryggir að straumur rennur í rétta átt og stjórnar því magni straums sem liggur í gegnum.

1N4001 Skiptivalkostir

• 1n4148

• 1n4733a

• 1n5408

• 1n5822

• Zener díóða

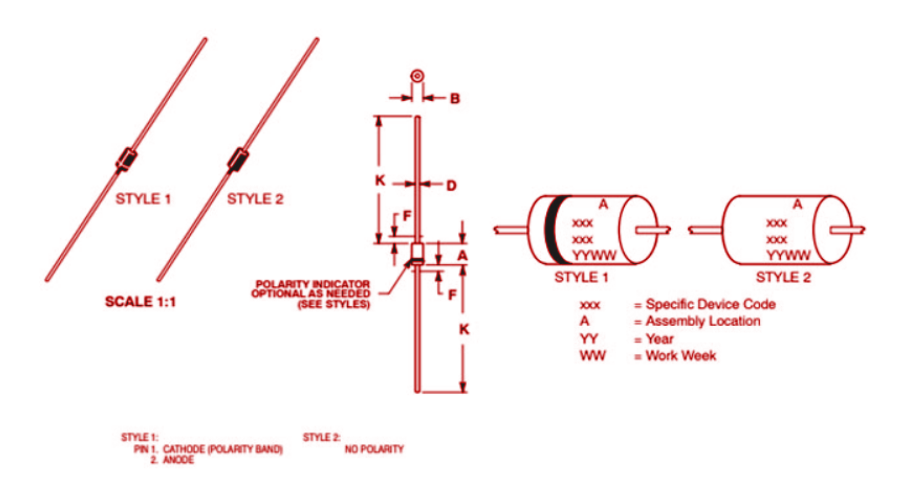

1N4001 Pakkastærð og mál

Vélrænir eiginleikar 1N4001

Mál

Díóða er í epoxýmótað mál, sem veitir vernd og endingu.Þessi tegund tilvika hjálpar til við að verja díóða fyrir utanaðkomandi tjóni og heldur því áfram að virka áreiðanlega.

Þyngd

1N4001 vegur um það bil 0,4 grömm.Þetta gerir það létt, sem er tilvalið þegar þú ert að hanna samningur eða geimbundnar hringrásir.

Tæringarþolinn áferð

Ytri yfirborð díóða eru tæringarþolnir, sem tryggir að það er áfram starfandi jafnvel þegar hann verður fyrir aðstæðum sem annars gætu valdið sliti eða niðurbroti.Að auki eru flugstöðvarnar hönnuð til að vera auðveldlega lóðanleg, sem gerir kleift að slétta samsetningu.

Lóða hitastig

Þegar lóða 1N4001 er á sínum stað getur það séð um allt að 260 ° C hitastigið í 10 sekúndur.Mælt er með því að halda lóðunarferlinu til þessa lengd til að forðast ofhitnun og skemma díóða.Þegar lóða er, vertu viss um að halda um það bil 1/16 tommu fjarlægð frá málinu.

Pólun merking

Til að hjálpa þér að bera kennsl á rétta stefnumörkun fyrir uppsetningu er bakskaut díóða greinilega merktur með pólun band.Þetta gerir það auðvelt að vita í hvaða átt straumurinn ætti að renna og tryggja rétta virkni í hringrásinni þinni.

Upplýsingar framleiðenda fyrir 1N4001

1N4001 er framleitt af On Semiconductor, fyrirtæki sem einbeitir sér að því að búa til orkusparandi tækni.Á hálfleiðara veitir lausnir sem hjálpa til við að draga úr orkunotkun á heimsvísu með því að bjóða upp á breitt úrval af vörum, allt frá orku- og merkisstjórnun til rökfræði og sérsniðinna lausna.Vörur þeirra er að finna í atvinnugreinum eins og bifreiðum, samskiptum, tölvunarfræði, neytenda rafeindatækni, iðnaði, LED lýsingu, lækningatækjum, her/geimferða og aflgjafa.

DataSheet PDF

1N4001 Gagnablöð:

1n4001.pdf

Algengar spurningar [FAQ]

1.. Hver er munurinn á 1N4001 og 1N4007?

Aðalmunurinn er geta þeirra til að takast á við öfugri spennu.1N4001 ræður við allt að 50V en 1N4007 ræður við allt að 1000V.Ef krafa um bakspennu er hærri er hægt að nota 1N4007 í stað hvaða díóða sem er frá 1N4001 til 1N4006.

2. Hvaða umbúðavalkostir eru í boði fyrir 1N4001?

1N4001 er í ýmsum umbúðategundum, þar á meðal beinni tengivalkosti eins og DO-41 og DO-27 (merktir sem 1N4001), svo og yfirborðsfestingarpakkar eins og SOD-323, SOD123 og SMA (oft merktir sem M1).

3.. Hvernig geturðu sagt hvaða hlið 1N4001 díóða er jákvæð og hver er neikvætt?

Til að finna jákvæðu og neikvæðu hliðarnar skaltu nota multimeter stillt á viðnámsstillingu.Tengdu prófunarleiðirnar við díóða.Ef straumur rennur er jákvæða blý á multimeter tengt við rafskautið (jákvæða hlið).Ef straumur streymir ekki er jákvæðu blýið tengt við bakskautið (neikvæð hlið).
