IO blokkir útskýrt: virkni og forrit

Brunaviðvörunarkerfi gegna alvarlegu hlutverki við að vernda líf og eignir með því að tryggja skjót og samræmd viðbrögð við neyðartilvik.Ríkjandi fyrir þessa virkni er viðvörunarstýringin og stoðþættir þess, þ.mt inntak/úttakseiningar, reykútblástursventlar, slökkviliðshurðir og önnur grunntæki.Saman búa þessir þættir til samstillt net sem er hannað til að greina, merkja og virkja öryggisráðstafanir með nákvæmni.Þessi grein kannar flókna vinnu og eiginleika GST-LD-8301 og GST-LD-8303 inntaks/úttakseininga-íhluta íhluta sem auka áreiðanleika og aðlögunarhæfni brunavarna.Frá rafrænum kóðunar sveigjanleika til öflugs raflögn, við gröfum í lykileiginleika sem gera þessar einingar nauðsynlegar í nútíma eldvarnaráætlunum.Hvort sem þú ert að hámarka öryggi í háhýsi eða iðnaðaraðstöðu, þá er það að skilja virkni þessara eininga til að tryggja heilleika kerfisins og reiðubúin.

Vörulisti

Virkni

Komi til brunaviðvörunar tekur viðvörunarstýringin við lykilhlutverki og virkjar ýmis ytri stjórntæki tengd í gegnum framleiðslueininguna.Þetta flókna kerfi samanstendur af nokkrum þáttum sem virka í takt, svo sem reykútblástursventil, loftframboðsventla, slökkviliðshurðir, aðdáendur og viðvörunarbjöllur.Hvert tæki er vandlega hannað til að bregðast við skipunum stjórnandans en einnig virka samfelldlega við neyðartilvik.Útgangseiningin, tengd við lykkju strætó stjórnandans, er hægt að staðsetja beitt annað hvort nálægt búnaðinum sem hann hefur umsjón með eða innan flugstöðvakassa, sem eykur bæði aðgengi og rekstrarhagkvæmni.

Hæfni kerfisins til rafrænna kóðunar á staðnum bætir lag af sveigjanleika, sem gerir kleift að breyta breytingum sem eru í takt við sérstakar verkfræðiþörf.Þessi aðlögunarhæfni verður að mestu athyglisverð í umhverfi þar sem aðlaga þarf brunavarna til að passa við sérstaka byggingar- og rekstrareinkenni.Til dæmis, í háhýsi, er hægt að forrita nákvæma samþættingu reykútblástursventla og bruna glugga til að stjórna reyk og verja þar með rýmingarleiðir og tryggja öryggi einstaklinga á alvarlegum stundum.

Þegar stjórnandi skynjar viðvörunarmerki frá skynjara sendir hann tafarlaust stjórnmerki í gegnum strætó í framleiðslueininguna, sem virkjar síðan tilskildan slökkviliðsbúnað.Þessi röð sýnir vel samræmdan svörunarkerfi sem er ekki aðeins í samræmi við reglugerðarstaðla heldur felur einnig í sér bestu starfshætti í neyðarviðbúnaði.Vökva samspil hinna ýmsu þátta brunaviðvörunarkerfisins dregur verulega úr áhættu og eykur öryggi allra farþega.

Yfirlit yfir vöru

Eiginleikar

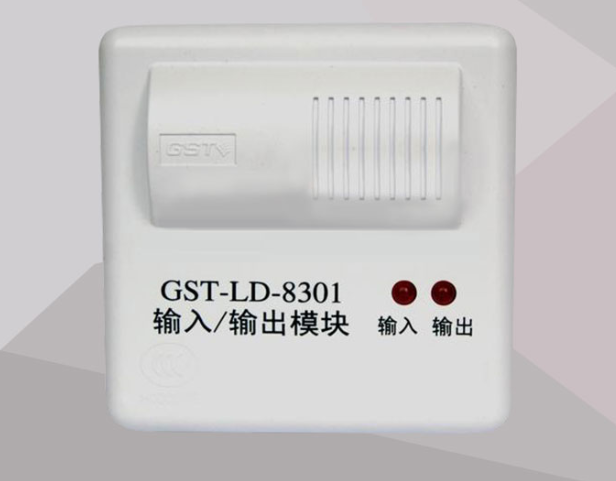

GST-LD-8301 inntak/úttakseiningin þjónar sem háþróað strætó-undirstaða stjórnunarviðmót, vandlega smíðað fyrir tvöfalda aðgerð.Þetta felur í sér hættuleg kerfi eins og tveggja þrepa eldföstar rúlluhurðir, vatnsdælur og reykir útblástursviftur.Einingin á sinn þátt í að tryggja nákvæma staðsetningu slökkviliðshurða, sem gerir kleift að stjórna á ýmsum stigum - frá efri til miðju og miðju til lækkunar.Aðlögunarhæfni þess er athyglisverð;Það getur starfað sem tveir aðskildir GST-LD-8301 inntak/úttakseiningar og aukið verulega sveigjanleika í rekstri í flóknum uppsetningum.

Í raunverulegum tilfellum er áreiðanleiki stjórnunarviðmóta ráðandi.Til dæmis, í háþrýstisumhverfi eins og atvinnuhúsnæði eða iðnaðaraðstöðu, getur getu til að stjórna brunahurðum fljótt og nákvæmlega haft afgerandi áhrif á öryggisárangur.Innsýn frá mörgum mannvirkjum leiðir í ljós að samþætting slíkra eininga leiðir til verulegra endurbóta í viðbragðstímum meðan á neyðartilvikum stendur og styrkir þar með heildar öryggisreglur sem eru til staðar.

GST-LD-8303 inntak/úttakseiningin státar af tveimur samfelldum kóðuðum netföngum og greiðir að hámarki 242 kóða.Þessi virkni gerir einingunni kleift að fá skipanir fyrir tvær aðskildar aðgerðir frá stjórnandanum, bjóða upp á tvö stjórnunarútgang og tvö staðfestingaraðgang.Með því að starfa á venjulega opnu rofi merki, þegar það er virkjað, sendir það þetta merki til stjórnandans í gegnum tengibílinn, kveikir viðvörun og birtir heimilisfang aðgerðarbúnaðarins.Komi til bilunar í einingunni er stjórnandi forritaður til að búa til viðvörun en einnig gefur til kynna sérstakt einingarnúmer og tryggir tafarlausa vitund um fylgikvilla.Tilvist tveggja para af venjulega opnum og venjulega lokuðum tengiliðum, auk tveggja virka framleiðsla, magnar enn frekar getu einingarinnar.Ennfremur felur það í sér línugreining bæði fyrir inntak og framleiðsla, sem er kraftmikið til að varðveita heilleika rekstrar.

Tæknilegar upplýsingar

Helstu forskriftir	Upplýsingar
Vinnuspenna	Strætóspenna: strætó 24v
	Aflgjafa spennu: DC24V
Fylgstu með núverandi	Strætó straumur: ≤1mA
	Aflgjafa straumur: ≤6mA
Rekstrarstraumur	Strætó straumur: ≤4mA
	Aflgjafa straumur: ≤35mA
Vírkerfi	Tengdu við stjórnandann með því að nota ekki skautamerki tvö rútur og tengjast DC24V aflgjafa með því rútur.
Framleiðsla getu	Dc24v/1a (summan af hámarksafköstum Tveir hópar eru DC24V/1A).
Framleiðslustýringarstilling	Púls, stig (gengi venjulega opið/venjulega lokað óvirkt Tengiliður framleiðsla;Tími gengis er 10s þegar púls byrjar).
Verksmiðjustilling	Tvíhliða venjulega Open Line skoðunaraðferð.
Rekstrarumhverfi	Hitastig: -10 ℃～+55 ℃
	Hlutfallslegur rakastig: ≤95% (engin þétting)
Shell verndarstig	IP30
Heildarvíddir	110mm × 86mm × 43mm (með botnskel).

Upplýsingar um raflagnir

Í heimi raflögn fyrir einingar sem eru tilnefndar sem „venjulega opnar skoðunarlínur“, felur hugsi nálgun í sér að tengja 4,7kΩ flugstöð viðnám samhliða í lok innsláttar línunnar, sérstaklega við endanlega lengst frá einingunni.Þessi vandlega staðsetning þjónar til að koma á stöðugleika merkisins en draga úr hávaða truflun á áhrifaríkan hátt.Slíkar ráðstafanir geta styrkt áreiðanleika kerfisins verulega og gert það kleift að framkvæma með meira sjálfstrausti.Fyrir einingar sem eru stilltar að „venjulega lokuðum skoðunarlínu“ er mælt með uppsetningu á 4,7kΩ lúkningarviðnám í röð við sömu flugstöð.Þessi uppsetning gegnir öflugu hlutverki við að varðveita heiðarleika hringrásar og tryggja að kerfið starfar fyrirsjáanlega við margvíslegar rekstraraðstæður.

Þegar metið er á framleiðslufasa einingarinnar er skynsamlegt að tengja 4,7kΩ flugstöð viðnám samhliða IN4007 díóða í röð.Þessi stilling uppfyllir tvær grunnaðgerðir: viðnám tryggir viðeigandi merki uppsagnar, meðan díóða virkar sem vernd gegn hugsanlegri öfugri pólun, sem annars gæti leitt til skemmda á hringrás.Hugsandi samþætting þessara íhluta sýnir blæbrigða skilning á gangverki hringrásar og nauðsyn verndaraðgerða í rafrænum hönnun.

Hagnýt reynsla á þessu sviði leiðir í ljós að nákvæm athygli á smáatriðum í raflagna stillingum getur komið í veg fyrir margar algengar áskoranir, þar með talið niðurbrot merkja og bilun í búnaði.Til dæmis taka tæknimenn oft fram að ekki að slíta línur á réttan hátt getur leitt til rangrar hegðunar kerfisins.Þetta undirstrikar gildi þess að fylgja staðfestum starfsháttum, sem ekki aðeins ýtir undir sléttari aðgerð heldur stuðlar einnig að langlífi búnaðarins.
