IRF4905 P-rás MOSFET handbók: Forskriftir, upplýsingar um pinna og staðgenglar

IRF4905 P-rás MOSFET stendur sem vitnisburður um nútíma framfarir í rafeindatækni og sameinar skilvirkni sexfettækni og aðlögunarhæfni TO-220AB pakkans.Þessi MOSFET er hannaður fyrir afkastamikla skiptingu og litla ónæmisaðgerð og er val á forritum þar sem orkunýtni og áreiðanleiki eru ráðandi.Frá bifreiðakerfum til endurnýjanlegra orkulausna, IRF4905 gerir þér kleift að takast á við flóknar hönnunaráskoranir með auðveldum hætti.Þessi grein kannar helstu eiginleika, tækniforskriftir og fjölbreytt forrit IRF4905 og býður upp á dýrmæta innsýn fyrir þá sem leita að öflugum lausnum fyrir nútíma rafræn kerfi.

Vörulisti

Yfirlit yfir IRF4905

TheIRF4905, sem einkennist sem P-rás MOSFET, aðgreinir sig með því að fella háþróaða vinnslutækni.Þessar nýjustu aðferðir veita henni skjótan skiptagetu, paraðar við eftirsóknarverða litla ónæmi, og staðfestir það sem máttarstólpi í skilvirkri rafrænni hönnun.Til að átta sig á flóknum kostum sem IRF4905 býður upp á verður maður að kanna skipulags- og virkni þætti þess, sem afhjúpa fjölhæfni þess í fjölbreyttum forritum.

Samþykkt IRF4905 á háþróuðum vinnsluaðferðum nýtir sér framfarir í sílikonefni til að draga úr viðnám.Með því að lágmarka orkutap meðan á rafmagni stendur, magnar það orkunýtni innan hringrásar.Þessar endurbætur hljóma djúpt í kerfum sem miðast við orkunýtni, svo sem endurnýjanlegar orkulausnir eða bifreiðaforrit.Að sigla um þessa ferla krefst samruna hugmyndar þekkingar og reynslu af því, aðallega dýrmæt fyrir þig að leitast við að auka afköst tækisins.

IRF4905 er umlukið víða viðurkenndan TO-220AB pakkann og öðlast forskot á aðlögunarhæfni hans.Umbúðirnar gera kleift að fá óaðfinnanlega samþættingu í ýmsar hringrásarborð, sem gerir það hentugt til notkunar í neytendafræðinni sem og iðnaðarstjórnunarkerfi.Í hagnýtum stillingum eru oft valin tæki sem samræma vellíðan við framúrskarandi frammistöðu.Sem dæmi má nefna að árangursrík hitaleiðni, ásamt samsniðinni hönnun, gegnir verulegt hlutverk í hitastjórnun-svæði þar sem reynsla er að verulega viðbót við þekkingu.

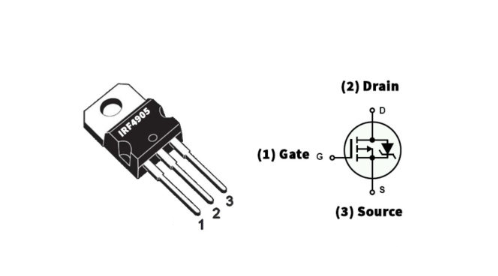

PIN -stillingar

Pinna nr.	Pinnaheiti	Tákn	Virka
1	Hliðið	G	Stjórnar straumnum í rásinni milli holræsi og uppspretta
2	Holræsi	D.	Gefur frá sér nokkrar holur
3	Uppspretta	S	Safnar nokkrum götum

CAD líkan

Tákn

Fótspor

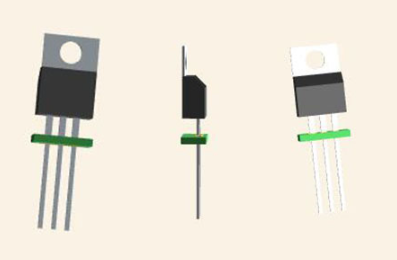

Þrívíddar líkan

Tæknilegar upplýsingar

Yfirgripsmikið yfirlit yfir Infineon TechnologiesIRF4905PBF, þar sem gerð er grein fyrir tækniforskriftum sínum, eiginleikum og frammistöðu, ásamt samanburði við íhluti með svipuðum forskriftum fyrir upplýsta val og ákjósanlegan forritagerð.

Tegund	Færibreytur
Leiðartími verksmiðjunnar	12 vikur
FUTT	Í gegnum gat
Festingartegund	Í gegnum gat
Pakki / mál	To-220-3
Fjöldi pinna	3
Smáriefni efni	Kísil
Núverandi - Stöðug holræsi (ID)	74A TC
Drifspenna (Max RDS á, mín.)	10V
Fjöldi þátta	1
Kraftdreifing (Max)	200W TC
Slökktu á seinkunartíma	61 ns
Rekstrarhiti	-55 ° C ~ 175 ° C TJ
Umbúðir	Tube
Röð	Hexfet®
Birt	1997
JESD-609 kóða	e3
Staða hluta	Virkur
Rakanæmi (MSL)	(Ótakmarkað)
Fjöldi uppsagnar	3
Uppsögn	Í gegnum gat
ECCN kóða	EAR99
Flugstöð	Matte tin (Sn) - Með nikkel (ni) hindrun
Viðbótaraðgerð	Snjóflóð metin, mikil áreiðanleiki, öfgafullt viðnám
Spenna - metið DC	55V
Hámarks endurflæði hitastig (° C)	250
Núverandi einkunn	74a
Tími @ hámarks endurflæði hitastig	30 sekúndur
Aðalhæð	2.54mm
Fjöldi rásar	1
Stillingar frumefna	Stakt
Rekstrarhamur	Aukahamur
Afldreifing	200W
Málstenging	Holræsi
Kveiktu á seinkunartíma	18 ns
FET gerð	P-rás
Transistor umsókn	Skipt
RDS á (max) @ id, vgs	20mΩ @ 38a, 10v
Vgs (th) (max) @ id	4V @ 250μA
Inntaksgeta (CISS) (MAX)	3400pf @ 25v
Hliðhleðsla (qg) (max) @ vgs	180NC @ 10V
Hækkunartími	99 ns
Holræsi til uppspretta spennu (VDS)	55V
Vgs (max)	± 20V
Hausttími (typ)	96 ns
Stöðugur frárennslisstraumur (ID)	74a
Þröskuldspenna	4V
Jedec-95 kóða	TO-220AB
GATE TIL SOUNT SPENTAGE (VGS)	20V
Tappaðu straumstraum (ABS) (ID)	64a
Frárennsli á mótspyrnu	0,02Ω
Holræsi niðurbrotsspennu uppspretta	55V
Pulsed Drain Current-Max (IDM)	260a
Tvöföld framboðsspenna	55V
Bata tími	130 ns
Max Junction hitastig (TJ)	175 ° C.
Nafn VGS	4V
Hæð	19.8mm
Lengd	10.5156mm
Breidd	4.69mm
Ná SVHC	Engin SVHC
Geislun herða	Nei
ROHS staða	Rohs3 samhæft
Blýlaust	Inniheldur blý, blýlaust

Eiginleikar

Færibreytur	Forskrift
Pakkategund	Til 220
Tegund smára	N rás
Hámarksspenna beitt (holræsi til uppsprettu)	-55V
Max hlið að uppsprettu spennu	± 20V
Hámark stöðugur frárennslisstraumur	–74a
Max pulsed frárennslisstraumur	–260a
Max afldreifing	200W
Lágmarksspenna sem þarf til að framkvæma	-2V til -4V
Hámarksgeymsla og rekstrarhiti	-55 til +175 ° C.

Ávinningur af því að innleiða IRF4905

IRF4905 MOSFET er athyglisvert fyrir óvenjulega áreiðanleika þess, eiginleiki sem er víða vel þeginn.Traustur smíði þess gengur undir strangt mat til að uppfylla strangar iðnaðarstaðla og tryggja að það skilist stöðugt jafnvel við erfiðar aðstæður.Þetta styrkir áreiðanleika kerfa sem nota þennan þátt.IRF4905 tekur einnig á uppsprettuörðugleikum og er auðveldlega aðgengilegur í gegnum fjölmarga dreifingaraðila og kemur þannig í veg fyrir að framfarir í framboðs keðju hindri framvindu verkefnisins.

IRF4905 skar sig fram úr í lág tíðni atburðarás, aðgreindur með óvenjulegri getu þess til að takast á við verulegan straumhleðslu nákvæmlega.Bifreiðar og iðnaðar atvinnugreinar finna þennan eiginleika að mestu leyti til góðs, þar sem hann stuðlar að skilvirkni í rekstri og lengir líf kerfisins með því að skila varanlegri og nákvæmri núverandi stjórnun.Slíkum innsýn er oft deilt af þér sem þekkja hlutverk IRF4905 í að hámarka virkni kerfisins.

Þú getur oft tekið eftir því hve vellíðan er með stöðluðu PIN -stillingu IRF4905 í hönnun.Þetta auðveldar ekki aðeins auðvelda skipti í núverandi ramma heldur einfaldar þróunarstig nýrra verkefna.Einfaldleiki forritsins dregur úr tíma og kostnaði sem fylgir endurhönnun hringrásar, eykur tímalínur og fjárveitingar til að auka verkefnið.Þetta þjónar sem lúmskur en áhrifamikill ávinningur, sem gerir kleift að umbreyta óaðfinnanlegum íhlutum án þess að fórna heildarafköstum eða heiðarleika tækjanna.

IRF4905 valkostir

• AM90P06-20p

• AUIRF4905

Samanburðargreining á svipuðum vörum

Hlutanúmer	Framleiðandi	FUTT	Pakki / mál	Holræsi til spennu (VDS)	Stöðugur frárennslisstraumur (ID)	Núverandi - Stöðug holræsi (Id) @ 25 ° C.	Þröskuldspenna	GATE TIL SOUNT SPENTAGE (VGS)	Afldreifing
IRF4905PBF	Infineon Technologies	Í gegnum gat	To-220-3	55V	74 a	74a (TC)	4 V.	20 V.	200 W.
IRF3205ZPBF	Infineon Technologies	Í gegnum gat	To-220-3	-	75 a	75a (TC)	4 V.	20 V.	170 W.
IRF1010ZPBF	Infineon Technologies	Í gegnum gat	To-220-3	-	75 a	75a (TC)	4 V.	20 V.	200 W.
AUIRF4905	Infineon Technologies	Í gegnum gat	To-220-3	55V	74 a	74a (TC)	2 v	20 V.	200 W.
HUF75339P3	Á hálfleiðara	Í gegnum gat	To-220-3	-	75 a	75a (TC)	-	20 V.	140 W.

Fjölbreytt forrit IRF4905

IRF4905, P-rás MOSFET, er víða tekið yfir ýmsar rafrásir, sem sýna fram á skilvirkni þess við að skipta og núverandi stjórnun.Ægileg hæfileiki þess skilar því við fjölmörg lén og sýnir aðlögunarhæfni þess bæði í atvinnuskyni og iðnaðarskyni.Nánari skoðun á umfangsmiklu forrita sínu leiðir í ljós hvernig það samþættir samhljóða rafeindatækni nútímans.

DC breytir

Nútíma rafeindatæki nota oft DC breytir til að viðhalda spennueftirliti og orkunýtni.IRF4905 er grundvallaratriði fyrir þessa breytum, sem gerir kleift að umbreyta nákvæmri spennu og stöðugum afköstum.Með getu sína til að stjórna háum straumum og spennu á skilvirkan hátt þjónar það sem áreiðanleg eign fyrir þig sem leitast við að auka valdastjórnun og hitauppstreymi og nýta athyglisverða eiginleika MOSFET fyrir ákjósanlegar lausnir.

Hljóðkerfi

Heimur hljóðbúnaðar forgangsraðar hljóðgæðum og mögnun og IRF4905 gegnir lykilhlutverki í því að hækka hljóð tryggð.Auðvelda skilvirka aflmögnun, það víkkar kraftmikið svið hljóðkerfa, sem leiðir til skýrari og áhrifameiri hljóðframleiðslu.Að samþætta slíka íhluti gerir þér kleift að föndra ríkari heyrnarupplifun og tryggja sjálfbærni tækisins, studd af óvenjulegum hitastjórnun.

Mótordrif

Í iðnaðarumsóknum, aðallega mótordrifum, skilar IRF4905 traustri stjórn á rafmótorum.Það styður skilvirkan rofa, sem lágmarkar orkuúrgang og eykur afköst innan um fjölbreyttar kröfur álags.Þessi virkni reynist virk í atvinnugreinum sem krefjast stöðugrar afkasta og skilvirkni og stuðlar að minnkuðum rekstrarkostnaði og lengri búnaði.

Endurnýjanleg orkukerfi

Sem endurnýjanlegir orkugjafar eins og sól og vindhækkun grip, kemur IRF4905 fram sem dýrmætur hluti í þessum kerfum.Mikil skilvirkni þess og lítið leiðnitap eru lykilatriði í því að hámarka umbreytingu náttúrulegrar orku í gagnlegan raforku.Slík forrit endurspegla alþjóðlega breytingu í átt að sjálfbærri orkuháttum og leggja áherslu á umhverfisvitund og efnahagslega hagkvæmni.

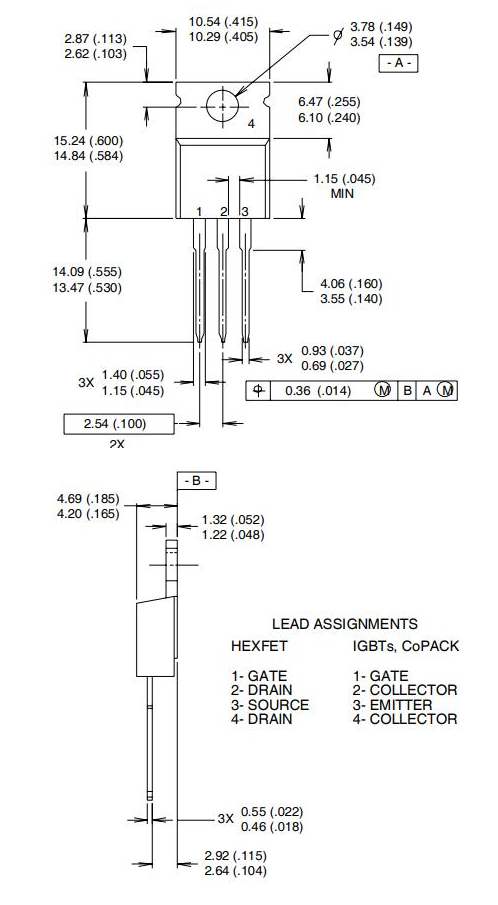

Mál

Framleiðandi

Infineon Technologies kom fram úr Siemens hálfleiðara árið 1999 og markaði umbreytandi áfanga innan hálfleiðaraiðnaðarins.Þessi lykilbreyting setti Infineon á námskeið í átt að því að verða leiðandi í tækninýjungum.Teikning af víðtækri sérfræðiþekkingu Siemens fór Infineon í ferðalag til að þróa háþróaðar örnafræðilausnir sem þjóna fjölbreyttum forritum.

Með stefnumótandi áherslu á rannsóknir og þróun hefur Infineon stöðugt komið fram afkastamiklum lausnum.Þessi skuldbinding er augljós í afhendingu þeirra bæði rökfræði og stakra vara og bregst við kraftmiklum og þróandi þörfum ýmissa geira.Infineon Technologies kynnir víðáttumikið svið rökfræði og stakra hálfleiðara tilboðs, sem er hugleiddur til að samræma kröfur um framþróun tækni.Fylking þeirra felur í sér orkusparandi tæki og nýjungar innbyggðar hringrásir.

Vörur Infineons hafa fundið forrit í mörgum atvinnugreinum og fjallað um einstaka kröfur bifreiða-, iðnaðar- og neytandi rafeindatækni.Hörð leit þeirra að nýsköpun hefur knúið fram athyglisverðar framfarir í orkunýtingu og smámyndun - dynamískum þáttum sem talin eru í tæknilegu umhverfi nútímans.
