JRC4558 OP-AMP Leiðbeiningar: Aðgerðir, forrit og samsvarandi íhlutir

Rekstrar magnara (op-AMPS) eru ósungnir hetjur rafeindatækniheimsins og mynda burðarás óteljandi hringrásar og tækja.Meðal margra valkosta sem í boði eru, stendur JRC4558 áberandi sem fjölhæfur og áreiðanlegur tvískiptur op-AMP, þekktur fyrir framúrskarandi frammistöðu sína í hljóði, merkisvinnslu og víðar.Í þessari grein kannum við forskriftir JRC4558, PIN -stillingar, eiginleika, val og forrit og bjóðum þig hagnýta innsýn.Hvort sem þú ert að hanna hágæða hljóðbúnað, byggja nákvæmni hringrás eða kanna skapandi rafrænar lausnir, lofar JRC4558 aðlögunarhæfni og áreiðanleika.Við skulum grafa í tæknilegu undur sem gerir þetta op-AMP að traustu vali á ýmsum sviðum.

Vörulisti

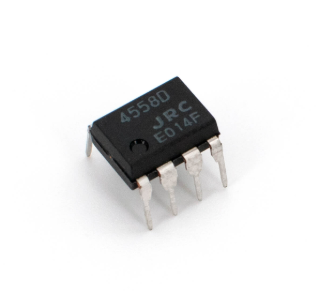

Yfirlit yfir JRC4558

Sagan af JRC4558 gefur til kynna þig, þar sem það þjónar sem valinn tvískiptur magnari.Allure þess liggur í verulegri spennu mögnun og áhrifamikilli hágæða viðnám sem það býður upp á.Þessi kísilbundna samþætta hringrás er lögð áberandi í óteljandi hljóð- og rafrásum, og státar af aðlögunarhæfni, með pakka eins og SOP og DIP sem eykur áfrýjun sína í pedal hringrásarhönnun.Meðal lokkandi forskrifta er spennuhagnaður 100dB, velkominn inntak viðnám 5 megaOhms og sveigjanlegt aflgjafa svið ± 4V til 18V.Þessir eiginleikar, ásamt hagkvæmni, gera það aðallega aðlaðandi í augum þeirra sem þekkja.

Með venjulegu 8-pinna skipulagi léttir JRC4558 tignarlega í flóknar hringrásir.Pinna 8 er tilnefndur fyrir jákvæða aflgjafa.Pinna 4 veitir neikvæðum aflinntaki.Framleiðslupinnar 1 og 7 er deilt á milli tveggja rekstrar magnara.Aðföngum er úthlutað til pinna 2 og 6. Aðföng sem ekki eru að snúa finna heimili þeirra á pinna 3 og 5. Hafa vald með innri bætur og merkilegan viðnám inntaks, hver rekstur magnara tryggir lofsverðan árangur við fjölbreyttar aflgjafaaðstæður.

JRC4558 stígur frá erkitegundinni af kjörnum rekstrarmagnari, en samt veitir hámarks spennuhagnaður 100dB og mikið hlutfall 1,7V/μs með viðeigandi hátt fyrir það sem þarf fyrir flest hljóð- og hljóðvinnsluverkefni.Hreyfing þess til að framleiða hærri framleiðsla spennu yfir inntaki en það til forrita sem spannar magnara, samanburð og samþættara.Friedrich í notkun sinni með eintölu +5V aflgjafa, leggur varlega til hliðar þörfina fyrir -5V hliðstæðu og bergmálar nútíma tilhneigingu til straumlínulagaðrar, orkunýtinnar hönnun.

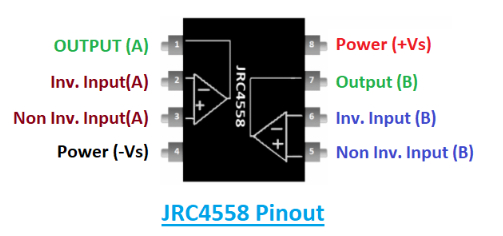

Pinna skipulag

Pinna nr.	Pinnaheiti	PIN Lýsing
1	Út (a)	Útgangspinna op-Amp a
2	Snúa inntak (a)	Hvolfi inntakspinna op-mampa a
3	Inntak sem ekki er snúið (a)	Inntakspinna sem ekki er snúið við af op-mampa a
4	Máttur (-vs)	Jörð eða neikvæð framboðsstöð
5	Tilvísun	Inntakspennan sem ekki er snúið við af op-mampi B
6	Framleiðsla	Hvolfi inntak pinna Op-Amp B
7	Máttur (+vs)	Útgangspinna Op-Amp B
8	+Vs	Jákvæð framboðsstöð

Lögun og forskrift

Lögun	Forskrift/smáatriði
Spennuframboð svið	± 5V til ± 15V
Bandbreidd	3MHz
Fjöldi rekstrar magnara	Tveir (tvöfaldir rekstrar magnara í einum pakka)
Innbyggt hringrásarform	8-pinna ic
Rekstrarhitastig	0 ° C til 70 ° C.
Slew Rate	1,7V/µs
Merkisspennuhagnaður	Allt að 100db
Fáanlegir pakkar	8-pinna SOP og dýfa pakka
Tíðnibætur	Ekki krafist
Latch-upp mál	Enginn
Núverandi neysla	Lágt
Samhæfni aflgjafa	Styður stakar og tvöfaldar aflgjafa
Mismunandi spennusvið	Breitt svið með stórum sameiginlegum stillingum
Færibreytur mælingar	Yfir tiltekin hitastig svið
Áfangi og öðlast samsvörun	Tryggði milli magnara
Inntak smára	Lítil hávaði
Kostnaður	Talsvert hagkvæm
Miðaðu umsóknir	Færanleg og rafhlöðustýrð tæki
Samhæfni pinna	Iðnaðarstaðall;Samhæft við LM358 og MC1458
Áreiðanleiki	Sannað í viðskiptabúnaði og tækjum

Jafngildi og val

•NE5532

•LM158

•LM158A

•LM358

•LM358A

•LM2904

•LM2904Q

•LM4558

•LM74

Forrit

Merkismögnun

JRC4558 OP-AMP sýnir sveigjanleika sína í ýmsum umhverfi og aðlagast á skilvirkan hátt í bifreiðakerfum til að auka mögnun merkja.Áreiðanleg frammistaða þess er viðvarandi jafnvel við krefjandi aðstæður við rekstur ökutækja og tryggir óaðfinnanlega ferð.Í kerfum sem vísað er til skar sig fram úr með því að bjóða upp á stöðugleika og samkvæmni, aðallega þar sem leitað er nákvæmni meðal ýmissa íhluta.Þú getur verið kunnugur aðgreiningum svipaðra op-AMPS og viðurkennt að það að ná slíkum áreiðanleika felur oft í sér að velja íhluta sem henta sér í sérstakar rekstrarstillingar.

Færanleg tækni

Að samþætta JRC4558 í flytjanlegum tækjum færir yfirburði með litla orkunotkun, eiginleika sem nær endingu rafhlöðunnar og tappar inn í neytendaþrá til þæginda og þrek.Það er öflug meðhöndlun merkjaverkefna en viðhalda orkunýtingu fær þakklæti frá þér með áherslu á að betrumbæta flytjanlega tækni.Tæki eins og Digital Signal Processors beita yfirburða samþættingargetu Op-AMP og blandast óaðfinnanlega virkni við nýsköpun.

Dæmi um og halda hringrásum

JRC4558 finnur sess sinn í sýnishorni og heldur hringrásum, lykillinn í hliðstæðum til stafrænu umbreytingarferlum sem styðja nútíma samskipti.Sérstaklega hönnun þessa Op-Amp auðveldar nákvæmni og lágmarks röskun á merkjum, þætti sem þú kannt að meta þegar þú leitast við nákvæmni í vinnslumerki.Þetta tryggir að líflína stafrænna samskipta er ótrufluð.

Öryggiskerfi

Innan viðvarana á afskiptum er JRC4558 áberandi fyrir næmi og svörun við umhverfisbreytingum.Þú getur metið íhluti sem tryggja lágmarks viðhald og viðhalda árvekni þeirra gegn óviðkomandi aðgangi.Brauðplötuvænt eðli hringrásarinnar hvetur til auðveldrar frumgerðar og hagræðingar og hjálpar þér í leit þinni að áreiðanlegum lausnum.

Hljóð og margmiðlun

Í heimi hljóðblöndunartækja og upptökum er eftirspurnin eftir hágæða hljóð mætt af JRC4558, sem gegnir ómetanlegu hlutverki við að auðga heyrnarupplifunina.Þú getur oft lagt áherslu á hlutverk Op-Amp í hljóðaukningu og umbreytt daufum hljóðmerki í mótað framleiðsla.Mikilvægi þess nær til DVD leikmanna og leggur áherslu á áhrif þess í skemmtunartækni með því að bjóða upp á grípandi hlustunarupplifun.

Hagnýtur rafrásir

Handan þessara sértæku notkunar fullyrðir JRC4558 hlutverk sitt í að föndra rafala, samanburð og tækjabúnað og sýna aðlögunarhæfni þess.Tímamælar í langan tíma og fjölþættir nýta einnig stöðugleika og nákvæmni OP-AMP.Þú getur fundið uppfyllingu í getu JRC4558 til að bjóða upp á alhliða lausnir á ýmsum hringrásarhönnun, sem gerir kleift að straumlínulagað aðferðir við flókin samþætt kerfi.

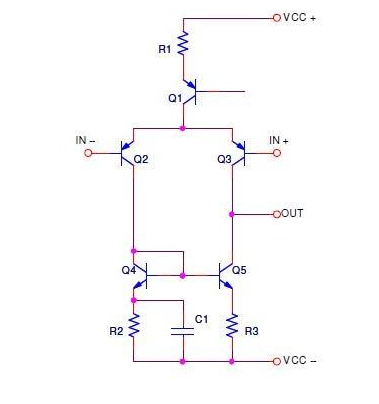

Innra inntaksstig

Á upphafsstigi innsláttarstillingarinnar er langvarandi pair (LTP) mismunadrifari í samvinnu við núverandi spegil, uppsetning sem víða er fagnað fyrir dugleika þess við að viðhalda og auka tryggð inntaksmerkja.Þessi samsetning samþættir íhluti eins og Q1, Q2, Q3, Q4, Q5, R1, R2, R3 og C1 til að hlúa að jafnvægi merkisvinnslu og skapa grunn nákvæmni í rafræna heiminum, þar sem sveiflur og truflanir geta skýjað túlkun gagna.

Mismunandi magnari með langan hala (LTP)

Kjarni LTP mismunadrifara liggur í stillingum þess með fullkomlega samsvarandi smári, Q1 og Q2.Þessi samstilling er virk til að lágmarka hávaða um algengan hátt, sem oft eltir rafræn kerfi með mikla nákvæmni, sem dregur úr skýrleika merkja.Með því að halda þessum smári eins dregur magnari ekki aðeins úr hávaða heldur hækkar einnig bandbreidd, sem náði hámarki í aukinni frammistöðu sem endurspeglar ásetning þinn.

Núverandi útfærsla spegla

Með því að taka þátt í íhlutunum Q3, Q4 og R1, virkar núverandi spegill sem lykilbúnaður til að skila stöðugum straumi í mismuninn.Óvissandi straumur stuðlar að línulegri magnara magnarans og hefur verulega áhrif á rekstraráreiðanleika þess yfir fjölbreyttar álagssvið.Arkitektúr spegilsins hefur veruleg áhrif á stofnun áreiðanlegs hlutdrægni fyrir LTP og styrkir þannig að öðlast stöðugleika og tryggja stöðuga skilvirkni magnara.

Rafrýmd frumefni

Þéttinn C1 er felldur inn í þetta kerfi, samhæfir við viðnámsþætti R2, og R3 til að stjórna tíðni svörun.Með því að velja gildi þessara íhluta, eru skaðleg áhrif sníkjudýra milduð, draga úr sveiflum sem gætu óstöðugleika magnarans.Þessi stefnumótandi nálgun hjálpar til við að afstýra röskun merkja og viðhalda óspilltum merkisleið í gegnum mismunandi tíðnisvið.

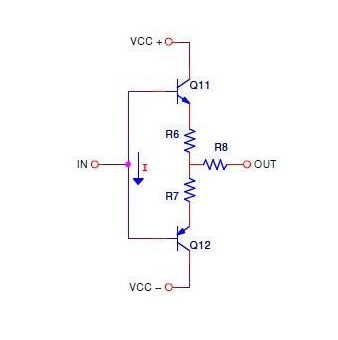

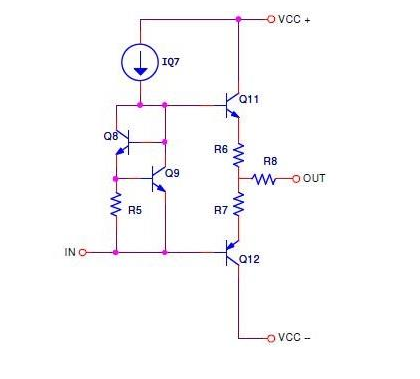

Framleiðsla stig

Í háþróaðri hönnun framleiðslustigsins stendur VBE margfaldarinn upp fyrir ótrúlegt hlutverk sitt við að aðlaga hlutdrægni straumsins í flokknum AB Push-Pull Emitter Follower magnari.Þessi meginþáttur tryggir að magnarinn uppfylli miklar kröfur, verkefni sem oft hefur áhrif á verkfræði.Þú getur oft lent í áskorunum eins og röskun á crossover, sem stafar af hitabreytingum eða breytileika íhluta.Reynslan sýnir að það að gera nákvæmar klip á hönnunarstiginu getur dregið mjög úr þessum áskorunum.

Klassískt líkan, JRC4558, starfar innan framleiðslusviðs sem er venjulega áfram um 1,5V lægri en framboðsspenna.Miðað við þennan þátt er kraftmikill til að auka árangur í heild.Í tengslum stuðla framleiðsla viðnám R6, R7 og R8 ótrúlega að heilleika kerfisins.Þessir þættir auðvelda ekki aðeins núverandi jafnvægi heldur stuðla einnig að hitauppstreymi.Virkni þeirra við að koma í veg fyrir skaðlega beina hleðslu milli smára er afleidd hugsanleg óhagkvæmni eða skemmdir.

Rekstur JRC4558 OP-AMP

Fjölbreytt getu JRC4558 OP-AMP birtist með aðgerðum sínum eins og mögnun, samþættingu og aðgreining.Það reynist mjög samhæft við eins spennukerfi, birtast oft í uppsetningum transducer og DC magnunarblokkir, ásamt öðrum hliðstæðum hringrásum.Geta þess til mismunadrifamagns stendur upp úr og umbreytir einstökum inntaki í mismunadrif.Þessari umbreytingu er náð með vandaðri hringrásarhönnun, sem tryggja yfirburða línuleika.

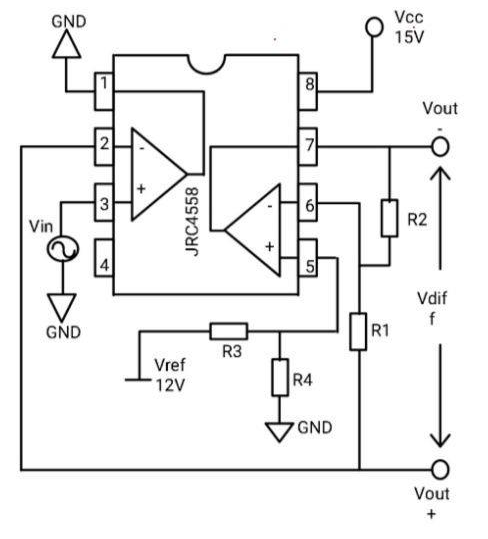

Í raunverulegum tilfellum felur skipulagið í sér tvöfalda aðal magnara.Einn magnari þjónar sem biðminni og framleiðir Vout+.Samtímis snýr annar magnari inntaksmerkið og býr til vout- gegn 12V viðmiðun.Þetta framleiðir mismunaframleiðslu, vDiff, ákvarðað með sérstökum spennusviðum, reiknað með fyrirfram staðfestum jöfnum.Slík aðferðafræði tryggja nákvæma stjórn á framleiðsla merkjum og sýna fram á notagildi þeirra í nákvæmri merkisvinnslu.

Víddarupplýsingar um JRC4558

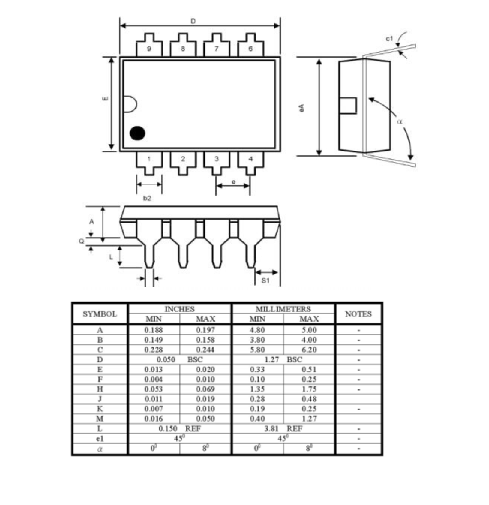

Niðurstaða

JRC4558 rekstrarmagnari stendur sem hornsteinn í heimi rafeindatækni, fagnað fyrir fjölhæfni, áreiðanleika og framúrskarandi frammistöðu í fjölbreyttum forritum.Allt frá hljóðvinnslu til nákvæmni merkismeðferðar skilar þetta tvöfalda op-mampa merkilega aðlögunarhæfni, sem gerir það að traustu vali fyrir þig.Öflugar forskriftir þess, lítil hávaða og hagkvæmni leggja áherslu á varanlegt áfrýjun þess í ýmsum nýstárlegum hönnun.Hvort sem það er að auka hljóðgæði, tryggja stöðuga mögnun merkja eða knýja fram skapandi rafrænar lausnir, heldur JRC4558 áfram að vera virkur hluti, sem brúar bilið á milli einfaldleika og fágunar í rafrásum.
